背景介紹

隨著消費類電子產品，電動汽車以及電網儲能系統的發展，鋰離子電池成為不可或缺的儲能器件，在能源領域發揮著舉足輕重的作用，而更高的能量密度和安全性能也成為離子電池追求的目標。其中全固態鋰電池有望采用金屬鋰為負極，可大幅提升鋰離子電池的能量密度；同時由固態電解質替代易燃易爆的電解液，可阻止電池的燃燒爆炸，減少安全事故的發生。因此全固態鋰電池被寄予厚望，成為鋰離子電池下一個重要的發展方向。

固態電解質的研發成為開發全固態鋰電池的重中之重，單一的固態電解質如常見的氧化物固態電解質，硫化物固態電解質和聚合物電解質等均具有各自的優缺點。其中氧化物電解質具有較高的室溫電導率和優異的力學強度（例如LiTi2(PO4)3,Li7La3Zr2O12,Li3.3La0.56TiO3及其衍生材料），但是高致密度陶瓷片制備成本高，脆性大，而且陶瓷片與電極間的接觸差，導致界面間阻抗大，難以直接應用；硫化物電解質雖然電導率接近甚至超過電解液，但是材料氧化電位低，難以匹配高電壓正極，且穩定性差，制備成本高；聚合物電解質多數柔性大，易加工成膜，界面浸潤性好，但是也因此力學性能差，同時室溫電導率也偏低，難以實際應用。常用的改性方法是引入陶瓷顆粒/纖維提高力學強度，同時通過降低聚合物結晶度，促進鋰鹽分解等來提高聚合膜的室溫電導率，因此氧化物-聚合物電解質的復合是實現單一電解質間優勢互補的可行途徑。此外通過驗證，在具有一定強度的有機/無機框架中灌入聚合物溶液也是實現聚合物電解質進一步應用的有效方法。

正文部分

01 成果簡介

低楊氏模量聚合物電解質無法抑制鋰枝晶的生長是限制聚合物固態電池應用的重要原因?；诖耍瑏碜杂谥锌圃簢壹{米科學中心賀蒙和物理所李泓研究員在ACSApplied Materials &Interfaces上發表了一種可抑制聚合物固態電池中鋰枝晶生長，易放大生產的復合固態電解質。該復合電解質膜（PCP）以Li1.3Al0.3Ti1.7(PO4)3(LATP)涂覆聚乙烯（PE）隔膜為基體，由PEO/LiTFSI溶液填充隔膜空隙，形成連續的鋰離子傳輸通道。憑借PCP膜的力學強度和LATP涂層與金屬鋰反應形成的有利于鋰離子均勻沉積的混合離子/電子導體（MCI），Li/PCP/Li鋰對稱電池，在0.2mAcm-2的電流密度下穩定循環超過2000小時；Li/PCP/LiFePO4在0.2C下循環200圈后仍保持160mAh g-1的放電容量。

02 研究亮點

以已商業化的LATP涂覆的PE隔膜為基體制備PEO基復合電解質膜，兼容現有電池生產工藝，成本低，易放大生產；

隔膜LATP涂層與金屬鋰負極反應生成有利于鋰離子均勻沉積的混合離子/電子導體，實現鋰金屬電池的穩定循環；

固定的LATP涂層避免了常規復合電解質中無機顆粒的不均勻分布，同時PE框架和LATP涂層的雙重加持，使得PCP膜具有更高的楊氏模量。

03 圖文導圖

圖1. （a）溶液澆鑄法制備PCP工藝圖，(b)PCP膜圖片，（c）剖面結構示意圖

如圖1a采用簡單的溶液澆鑄法，將配置的PEO/LiTFSI溶液灌入到LATP涂覆的PE隔膜中，揮發溶劑得到PCP復合電解質膜。圖1b為PCP膜圖片，表明PCP具有良好的可加工性。圖1c為PCP剖面結構示意圖，PEO/LiTFSI充滿隔膜的內部空隙，形成連續的鋰離子傳輸通道；同時分布在隔膜兩側的PEO可有效地浸潤電極，降低界面電阻。

圖2. 形貌結構表征。LATP涂覆的PE隔膜和灌入PEO/LiTFSI后的(a,b) 表面SEM和（c,d）截面SEM。（e，f,g, h）為PCP截面和對應的元素分布。

如圖2a為LATP涂覆的PE隔膜表面的SEM，具有較大的孔隙率，證明PEO/LiTFSI溶液可以灌入。圖2b是灌入PEO后的平整的PCP的表面。圖2c是LATP涂覆的PE隔膜的截面SEM，可以看出兩側分布有大約2μm的LATP涂層。灌入PEO/LiTFSI后，整個膜厚度大約70μm，如圖2d所示。同時截面的EDS元素分布（圖2e,f,g,h）測試證明PEO/LiTFSI成功灌入到膜內部，且LATP涂層穩定存在。

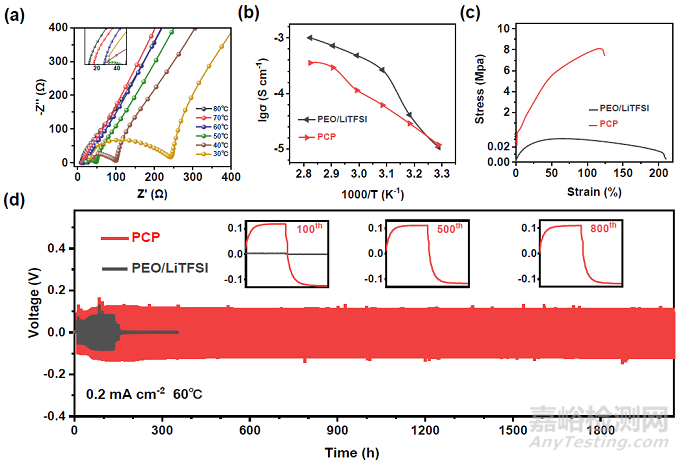

圖3. 電化學/力學參數表征。（a）PCP膜的在不同溫度下的電化學阻抗譜（EIS）。PCP和PEO/LiTFSI的不同溫度下的電導率，（c）應力-應變曲線，（d）鋰對稱長循環，條件：0.2mA cm-2，60°C。

如圖3a是PCP膜在不同溫度下的電化學阻抗譜，通過計算得到PCP電解質膜在60℃下的電導率為1.4× 10-4S cm-1，略接近PEO電解質的電導率（4.8× 10-4Scm-1）。這是因為隔膜基體的空隙率是一定的，因此隔膜內部灌入的PEO體積有限。在高溫時，PEO/LiTFSI電解質中有更多的鋰離子參與傳輸，因此表現略高的離子的電導率。詳細的電導率隨溫度的變化如圖3b所示，在室溫時二者電導率接近，隨溫度升高，電導率均提升。圖3c展示的應力-應變曲線表明PCP膜相比PEO電解質膜具有更高的楊氏模量，可一定程度上抑制鋰枝晶的生長。同時圖3d展示的在0.2mAh cm-2的電流密度下，溫度為60°C超過2000小時的鋰對稱循環，再次證明PCP對金屬鋰具有非常高的化學/電化學穩定性，而PEO的鋰對稱電池在相同的電流密度下僅循環了不到200小時便出現短路現象。在圖3d中PEO的鋰對稱電池相比PCP鋰對稱電池表現出更小的極化電壓，這是因為PCP膜內的PEO含量有限，即有效的鋰離子濃度低。

圖4.電化學循環性能測試。（a）圖片分別以PCP和PEO為電解質的全固態的Li-LiFePO4紐扣電池在0.2C下的長循環。（b）Li/PCP/LiFePO4電池不同倍率下的循環曲線。（c）分別以PCP和PEO為電解質的全固態的Li-LiFePO4紐扣電池倍率循環。（d）Li/PCP/LiFePO4軟包電池的長循環及折疊和剪切測試。以上電池的測試溫度均為60℃。

如圖4a呈現了Li/PCP/LiFePO4紐扣電池在電流密度為0.2C下的穩定循環，在循環200圈后放電容量仍有158mAh g-1，容量保持率為102.6%。相反，Li/PEO/LiFePO4紐扣電池在循環200圈后放電容量衰減嚴重，容量保持率不足50%。獲得如此優異循環性能，其原因一部分要歸功于PCP復合電解質膜優秀的力學性能，可有效的抑制鋰枝晶的生長，有利于提高電化學循環穩定性。圖4b展示Li/PCP/LiFePO4紐扣電池在不同電流密度下的電壓循環曲線，可以發現在0.1C時，過電勢僅有60mV。電流密度增加到0.2C，過電勢進增加到77mV,表明PCP膜在60℃下具有完全可以實際應用的離子電導率和良好的界面接觸性。圖4c展示了兩種固態電解質電池的倍率性能，發現在1C以及更高倍率下時，Li/PEO/LiFePO4紐扣電池表現出很差的充放電容量，而Li/PCP/LiFePO4紐扣電池即使在5C下也能正常工作。圖4d是Li/PCP/LiFePO4軟包電池的長循環，在循環200圈后仍有103.5%的容量保持率，進一步證明了PCP膜的可實際應用的價值。同時PCP膜的柔性使得全固態的Li/PCP/LiFePO4軟包電池在經歷連續彎曲折疊和剪切后仍能正常工作，也進一步佐證了該類電池的高安全性。

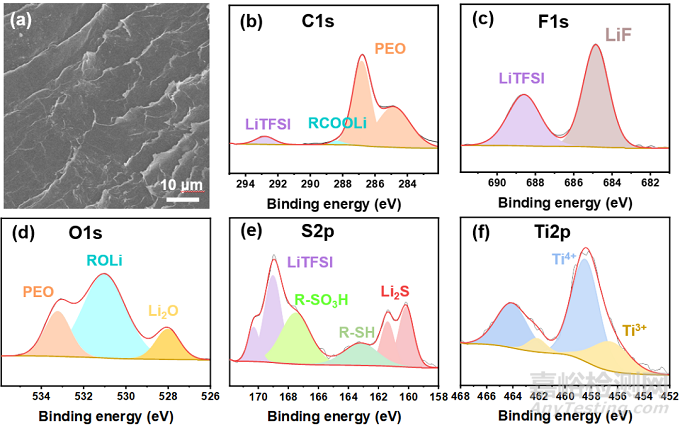

圖5.（a）Li/PEO/LiFePO4紐扣電池循環后的金屬鋰表面SEM和（b,c,d,e,f）C1s,O 1s, F 1s, S 2p, Ti 2p的XPS譜圖。

為了進一步探究電池高電化學性能的原因，作者拆解了循環后的Li/PEO/LiFePO4紐扣電池，并對循環后的金屬鋰表面做了形貌和結構分析。如圖5a所示，展示出優秀循環性能的金屬鋰表面平整均勻，呈現片層狀沉積。同時對金屬鋰表面做XPS測試，結果如圖5。在C1s, O 1s, F 1s, S2p譜圖的測試分析中發現，負極側PEO和LiTFSI與金屬鋰反應分解生成SEI，成分包括RCOOLi，LiF，Li2O，Li2S和一部分含硫有機物R-SO3H，R-SH。此外對Ti2p譜分析發現Ti3+的存在，即表面LATP涂層與金屬鋰反應生成混合離子電子導體相，這對鋰離子的均勻傳輸和沉積非常有利。因此可以推斷出，以PCP為電解質的鋰對稱，長循環和倍率性能循環測試均表現出優異的電化學性能，除了PCP膜高楊氏模量對鋰枝晶生長的抑制，還有負極金屬鋰測形成的有利于鋰離子傳輸，沉積的MCI。

04 總結與展望

作者采用簡易的溶液澆鑄法將PEO/LiTFSI溶液灌入到LATP涂覆的PE隔膜中，制備了具有高力學性能的PCP復合電解質膜。PCP膜表面的PEO浸潤電極，內部的隔膜基體作為強健的骨架可有效抑制鋰枝晶的生長。同時在負極金屬鋰一側，PEO和鋰鹽的分解以及LATP涂層和鋰負極的反應最終生成了SEI-MCI交織的有利于鋰離子均勻傳輸，沉積的中間相，因此以PCP為電解質的全固態電池表現出優異的電化學性能。本工作中基體骨架采用的是已經商業化的主要應用于液態鋰離子電池中的LATP涂覆的PE隔膜，因此整個PCP膜制備工藝簡便成本低，易放大生產使用；同時也賦予陶瓷涂覆隔膜在全固態電池中全新的潛在的使用價值。
