引言
隨著醫械技術的進步，政策的鼓勵，生產內窺鏡的廠商越來越多，內窺鏡檢測的需求越來越大。標準YY/T 1603-2018 《醫用內窺鏡 內窺鏡供給裝置 攝像系統》從亮度響應特性，信噪比，空間頻率響應和靜態寬容度4個參數上對內窺鏡攝像系統的性能進行評價，而亮度響應特性，信噪比和靜態寬容度的測試均采用了同一種試驗?zāi)Ｐ蚚1]（圖1）。標準測試方法對于背景B的要求是制造商規定亮度值，而并沒有給出一個建議的亮度值。在具體測試過程中背景B的亮度大小對亮度響應特性，信噪比以及靜態寬容度有何影響，本文就此問題進行了實驗。

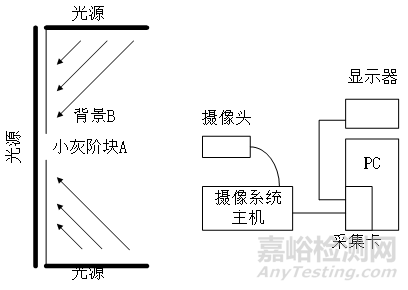

圖1 亮度響應特性，信噪比，空間頻率響應采用試驗?zāi)Ｐ?/span>
1、 原理
1.1 試驗原理
實驗?zāi)Ｐ腿鐖D1所示，固定好背景B的亮度和攝像頭的距離，通過改變光源亮度來改變小灰階塊A的亮度，采集不同亮度下的多幅圖像（圖2），按照《YY/T 1603-2018 醫用內窺鏡 內窺鏡供給裝置 攝像系統》附錄ABD中方法進行計算。

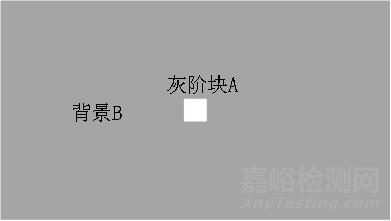

圖2 采集圖像
1.2 測試方法
實驗樣機采用醫用內窺鏡攝像系統，將自動增益調至0，并將灰階塊A移動至自動增益選取范圍之外，這一步的目的是避免仍然保留的本底自動增益對灰階塊A亮度變化產生影響。
在《YY/T 1603-2018》附錄A中提及的測試方法的基礎上做多組測試（本文測試了5組背景亮度），每組測試選擇不同的背景B的亮度，同時保證每組測試中小灰階塊A的亮度階梯變化值基本相同（光源會有一定的波動，無法完全控制）。由于在測試中需要計算亮度響應特性，信噪比，靜態寬容度，所以在采集亮度的選取上需要從暗區截止選取到亮區飽和。
需要注意的是，首先找到人眼在醫用顯示器上所感知到的飽和與暗區截止的亮度，記下此時的亮度值。然后將此時光源的暗區亮度繼續適度調小，然后以亮度值1.1倍的增長逐階采集，直到能夠明顯看到灰階塊A的亮度。并且在采集系統中內置一個能實時讀取采集圖像RGB的軟件，在亮度趨近飽和時，1.1級逐級遞增增加亮度。
記下采集的亮度值，改變背景B亮度再次采集計算。本文選擇了0cd/m2，1.92cd/m2，12.77cd/m2，20cd/m2，57cd/m2 5個背景亮度進行測試。選點考慮因素為無背景亮度，背景亮度在0到暗區截止亮度之間，靠近暗區截止亮度，略高于暗區截止亮度，遠高于暗區截止亮度。測試距離為500mm。
2、測試結果
5個亮度的亮度響應特性，信噪比如表1所示，靜態寬容度結果如表2所示。
表1，亮度響應特性和信噪比數據
|
背景B亮度L0 |
L-LR |
L-LG |
L-LB |
SNR/dB |
|
0cd/m2 |
0.9965 |
0.996 |
0.9964 |
42.0141 |
|
1.92cd/m2 |
0.9962 |
0.9958 |
0.996 |
41.4486 |
|
12.77cd/m2 |
0.9922 |
0.9923 |
0.9934 |
41.2686 |
|
20cd/m2 |
0.9913 |
0.9909 |
0.9913 |
37.519 |
|
57cd/m2 |
0.9825 |
0.9838 |
0.9847 |
38.3059 |
表2，靜態寬容度數據
|
背景B亮度L0 |
Lsat / (cd/m2) |
Lmin / (cd/m2) |
DR |
|
0cd/m2 |
555 |
12.27 |
45.23 |
|
1.92cd/m2 |
551 |
12.2 |
46.16 |
|
12.77cd/m2 |
504 |
10.18 |
49.5 |
|
20cd/m2 |
500 |
8.32 |
60.1 |
|
57cd/m2 |
600 |
7.23 |
82.99 |
從表1中可以看出隨著背景亮度的升高，亮度響應特性和信噪比會逐漸降低，在背景亮度超過20cd/m2SNR并沒有下降而應該是略有浮動。從表2中可以看出隨著背景亮度的升高，靜態寬容度在逐漸升高。
3、結果討論
觀察表1數據，可知在測試亮度響應特性和信噪比時選擇較低的背景B亮度會得到更好的測試結果，而且在實際采集數據過程中，亮度響應特性和信噪比的采集數據的方法是相同的。
根據表2中的結果可以發現暗區截止亮度是逐漸降低的，這會較大程度上會影響靜態寬容度的結果。究其原因，本文認為可能原因如下：主要和攝像系統內部的采集程序有關，背景亮度在攝像系統的增益采集區域中，雖然增益參數調至0內部仍會有一些本底數據參與增益算法。從普遍情況考慮亮度越高的時候，自動增益應該會降低整體亮度即暗區截止亮度應該會提升。但是需要考慮到暗區截止亮度的判定并非為肉眼判定剛好能夠看見的點，從標準附錄D中可知，應該是選取一個基準較暗的點，根據這個點的前五個點算出一個閾值，再通過閾值和Y值的聯系最終確定暗區截止點。而如何選取基準暗區點標準中并沒有給出，本文的方法是將采集到的數據按亮度順序排列，觀察Y，R，G，B都不再隨著亮度升高而波動時為暗區截止點。背景亮度的升高使得增益算法對較暗區域的RGB造成了影響。而且再試驗中亮度測試，亮度調節都有人為參與，可能也會產生部分影響。
4、小結
從測試數據中可以看出不同背景亮度下測試數據會有差異，所以建議有條件的企業在送檢測試前自身多次摸底，找到測試所必要和最合適的背景亮度和背景參數。如果有部分小企業在送檢前沒有條件自己摸底測試的話，建議將背景增益等參數全部設置為0，紅綠藍比設置為正常比，背景亮度測試中選擇為0。
參考文獻
[1] YY/T 1603-2018 醫用內窺鏡 內窺鏡功能供給裝置 攝像系統[S].2018.
