前 言
無線充（WPT）這項技術在面世之初便備受關注，基本電路原理簡單，一個成品的成本也不高，外加領頭羊蘋果的帶動，無線充技術得到了快速發展。盡管如此，由于存在著“功耗”和“假無線”的兩大痛點，人們多多少少又把無線充當作雞肋。如果未來這兩個問題解決了，那將是一個質的飛躍。
功耗的問題，可以通過電子工程師們的不斷改進，得到改善。另外，為實現真正的無線充電，人們提出了“隔空充電”的解決方案，并且在好幾年前也做出過樣品來，比如熟悉的小米。但由于當時國內外都沒有專門的標準來評定這項新技術的安全，如何測量及評估“隔空充電”對人體的暴露傷害，成為了無線充認證發展的一道難題。
事實上，F(xiàn)CC/IC在每次TCB Workshop上都會單獨提起WPT的相關測試。
2021年提出了“At A Distance”WPT-AAD空中充電距離的測試方法。
2022年10月，F(xiàn)CC重新定義了無線電力傳輸?shù)氖褂妙l率可以做到4MHz，功率小于15W。
磁通密度
磁通密度的測試要求如下：
1.電場E-field和磁場H-field測試限值分別為83V/m和90A/m；

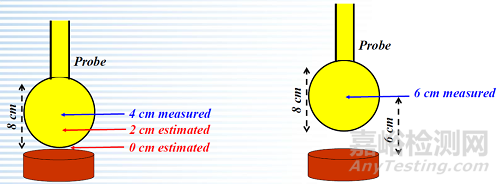

2.E場和H場數據沿著設備的所有三個軸采集，從0厘米到20厘米，從設備邊緣測量的最小增量為2厘米，其中一個軸與主線圈的軸一致，如上圖。
閾值要求

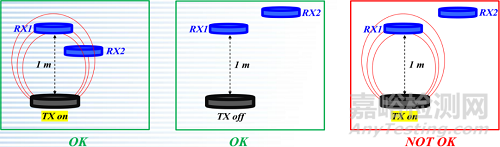

FCC KDB 680106-DR4草本正式規定了常規WPT設計的1米距離閾值要求（發射機TX與接收機RX的距離），超過該閾值的設備被認定為WPT“At A distance”(AAD)，必須認證為FCC ID（no SDOC）。
針對WPT-ADD，F(xiàn)CC更是規定了產品的使用場景：設備僅認證用于室內操作，發射機TX和接收機RX均應處于全封閉的耐風雨結構中。
測試設備
此外，lSED/IC于2022年10月4日發布了新版的SPR-002 Issue 2，對工作頻率在3kHz到10MHz的無線產品提出了更多更詳細的要求，且新增了便攜式無線充電設備和電動車無線充電設備的測試要求。這無疑對實驗室的測試設備有了更加嚴格的要求。

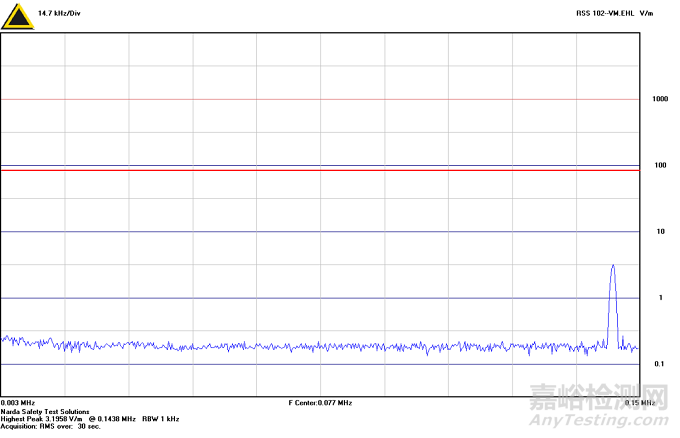

EHP-200AC長中短電磁場選頻分析儀
3kHZ~30MHz
