醫用加溫器的設計和單一故障分析

嘉峪檢測網 2023-04-16 11:04

這個設計是醫用的，在輸液時隔著管路對藥液或血液加溫，防止過冷的液體輸入患者體內，導致不適或更嚴重的后果。而失控或器件故障導致超溫是不可接受的，超溫有可能導致藥物失效或血液凝固。

一、加熱器原理

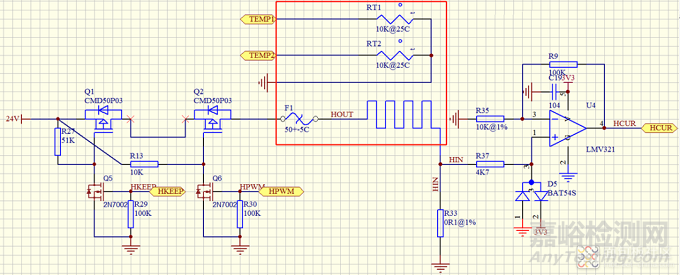

如圖1，紅框里的部分為加熱器，由可恢復的50±5℃溫度開關串聯加熱絲。另加兩個測溫度的精度至少達到±0.5℃的元件構成。加熱絲通電后溫度升高，測溫元件測量溫度后進行反饋控制以穩定輸出溫度。

為實現單個元件故障，并不會導致不可接受的風險出現，關鍵的電路需要使用冗余設計。加熱由Q1 Q2兩個P溝道場效應管控制，其中Q1為開關控制，Q2為PWM控制。兩管柵極驅動電路相似，因?yàn)樾枰狿WM控制，Q2使用的上拉電阻小一些。同時需要限制PWM的頻率，不大于1KHz。

加熱電流由0.1Ω電阻采集輸出后極放大器處理。

在使用前，可以做自檢。

1、兩個測溫度的部件輸出溫度值應在正常范圍內，且溫度差在合理范圍內。

2、分別關閉Q1與 Q2，電流采樣值應為0。同時打開Q1 Q2應有電流輸出且在合理范圍內。

二、單一故障分析

		檢測方法	處理方法
MCU故障	上電后不能引導運行	不檢測	Q1 Q2缺省關閉
MCU故障	程序跑飛	硬件看門狗	復位MCU，報警。
Q1 場效應管	運行時不能打開	正常運行，檢測不到加熱電流	關閉Q2，報警
Q1 場效應管	運行時不能關閉	關閉加熱仍能檢測到加熱電流	關閉Q2，報警
Q2場效應管	運行時不能打開	正常運行，檢測不到加熱電流	關閉Q1，報警
Q2場效應管	運行時不能關閉	關閉加熱仍能檢測到加熱電流	關閉Q1，報警
RT1 溫敏元件	測量結果誤差大	對比兩個測量結果，差值超過合理范圍，判斷為異常	半閉Q1 Q2，報警
RT1 溫敏元件	測量結果無變化	對比兩個測量結果，差值超過合理范圍，判斷為異常	半閉Q1 Q2，報警
RT2溫敏元件	測量結果誤差大	對比兩個測量結果，差值超過合理范圍，判斷為異常	半閉Q1 Q2，報警
RT2溫敏元件	測量結果無變化	對比兩個測量結果，差值超過合理范圍，判斷為異常	半閉Q1 Q2，報警
加熱元件	連接不良，特性異常	測量電流值不在合理范圍內。	關閉Q1 Q2報警
	部分短路
	阻值變化較大
R33測量電流的電阻	電阻值異常	測量電流值不在合理范圍內。	關閉Q1 Q2報警
F1 溫度保險	保險常斷開	測量無電流	關閉Q1 Q2報警
F1 溫度保險	到達溫度不能斷開	溫度到達閾值	關閉Q1 Q2報警
連接線	測溫度的線斷開測溫度的線短路	測溫度不正常	關閉Q1 Q2報警
	加熱元件線斷開	測量電流值為零	關閉Q1 Q2報警
	短路	測得電流值大，可能燒測電流的電阻。	關閉Q1 Q2報警

至此可以保證，即使出現了單個元件故障，也不會超溫風險。
