熒光顯納技術提供了克服光學顯微鏡中衍射極限分辨率障礙的成像技術，開辟了生物醫學成像研究領域（尤其在神經科學領域）。與傳統顯微鏡不同，熒光顯納鏡提供了一種實現基因組規模成像的有前景的方法，可以產生細胞行為和功能的分子基礎全景圖；同時結合光學方法、精確建模和對大腦深處神經活動的操縱等手段，熒光顯納技術將繼續推動神經科學的發展。
中國工程院外籍院士顧敏等研究人員在中國工程院院刊《Engineering》2022年第9期發表《熒光顯納鏡在神經科學中的應用》一文，詳細介紹了熒光顯納技術的應用進展，描述了其在闡明蛋白質結構和流動性、神經活動過程中涉及突觸參數的實時測定、三維成像和納米級神經活動跟蹤等方面的應用。文章還討論了熒光顯納鏡的發展前景，特別關注其在神經科學中與相關技術（如機器學習）的結合方面的未來發展方向。
一、引言
神經科學的范圍包括對神經系統結構及其在產生行為中的功能的科學研究。從宏觀的角度來看，神經系統包括分布在大腦中許多離散解剖位置的神經元和回路，并服務于三種功能之一：感覺、運動和聯想。在納米尺度上，相關突觸蛋白的組織對于神經元過程的穩定性和功能至關重要，比如神經元信號傳遞。例如，在化學突觸的信號傳遞過程中，由動作電位（AP）到達引起的突觸前Ca2+濃度升高（與突觸拮抗素相關）導致神經遞質釋放，接著可溶性N-乙基馬來酰亞胺敏感因子附著蛋白受體（SNARE）復合物將兩個膜結合在一起。精細的基于蛋白質的細胞基質在釋放過程中起著重要作用。網格蛋白還參與囊泡從質膜的內吞出芽。
除了蛋白質流動性外，蛋白質分布在神經元信號轉導中也發揮著不同的功能作用。例如，突觸以興奮性突觸后電流（EPSC）或抑制性突觸后電流（IPSC）形式傳遞的信息在軸突的前端處被整合和“讀出”。此外，EPSC模型反映了易于釋放池的初始大小及其從儲備池中的補充率、突觸小泡（SV）釋放的概率和突觸易化。軸突具有獨特的細胞骨架，其中包含肌動蛋白和血影蛋白等蛋白質，以及影響其功能完整性的相關蛋白質。膜相關周期性骨架（MPS）可能影響軸突中AP和其他信號通路的產生和信號傳播。
熒光顯微鏡是生物學領域最流行的成像技術，因為它在使用熒光標記的分子特異性標記方面具有優勢，并且具有實時成像能力。由于光的衍射極限，使用傳統的光學顯微鏡無法在納米級解析蛋白質遷移率和亞細胞結構，如突觸。近年來，已經出現了幾種形式的熒光顯納鏡，它們的成像分辨率是傳統熒光顯微鏡的2~100倍。熒光顯納技術提供了一種功能強大的新型成像工具，其分辨率與電子顯微鏡相似；同時，它具有適合研究亞細胞結構和生物過程的一定優勢，包括活細胞、多色、實時和三維（3D）分子成像，以及跟蹤能力。結合其他尖端技術，熒光顯納技術為更好地了解神經元、神經元回路以及最終神經系統的功能提供了一條途徑。
在本文中，我們總結了幾種熒光顯納鏡技術：結構光照明顯微鏡（SIM）、受激發射損耗（STED）顯微鏡、隨機光學重構顯微鏡（STORM）/光敏定位顯微鏡（PALM）和最小輻射通量（MINFLUX）顯納鏡，它結合了STED顯微鏡和STORM。然后，我們從分子和細胞神經科學的角度討論這些技術的高級應用。最后，我們總結熒光顯納鏡在神經科學中的前景。
二、熒光和衍射極限
（一）熒光原理
熒光團是一種可以吸收“基態”光子的熒光化合物，在“激發態”導致熒光發射和振動弛豫。從基態到激發態的轉變非常迅速（超過飛秒）。了解發射和吸收過程的最有用的方法之一是Jablonski圖（圖1）。單重態是由在單個狀態內具有相反自旋的電子的磁矩抵消引起的。三重態的壽命相對較長。S0表示基態，S1和S2表示激發單重態。S2是比S1高的能態，而S0是比S1低的能態。

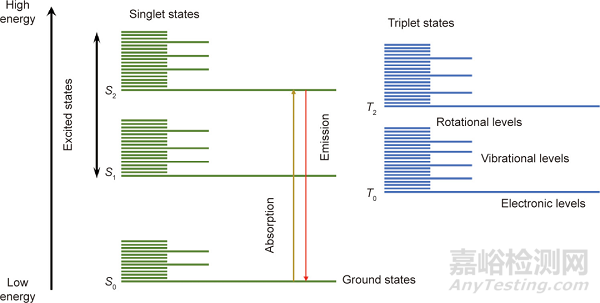

圖1. Jablonski圖說明熒光分子內的能量狀態。S0是基態；S1和S2是激發單重態；T0和T2分別是三重態。
由于熒光的斯托克斯位移，即發射光的波長相對于吸收光的紅移波長，熒光顯微鏡中的信噪比之間的對比度得到了顯著改善。此外，熒光顯微鏡的基本原理，即用激發波長照射染色樣品并在更長的發射波長上檢測其熒光信號，很容易理解。
（二）衍射極限的影響
光學顯微鏡可以被視為一種透鏡系統，可用于觀察樣本中的精細結構。由于光的衍射，因此3D點擴散函數（PSF）具有有限的大小?；诳臻g中的相長干涉，PSF 的半高峰寬（FWHM）?r≈λ/(2n×sinα)位于焦平面內，并且Δl≈λ/(n× sin2α)沿光軸。在這里，λ、α和n分別表示光的波長、物鏡的孔徑角和浸沒介質的折射率；?r是PSF在橫向上的FWHM；Δl是PSF在軸向上的FWHM。如圖2所示，當使用可見光（λ=632.8 nm）和數值孔徑（NA）為1.40（NA=n ×sinα）的油浸物鏡成像時，PSF的橫向尺寸約為226 nm，PSF的軸向尺寸約為487 nm。光的衍射極限導致無法解析的分子結構，因此細胞的納米級基本機制仍然不可見。

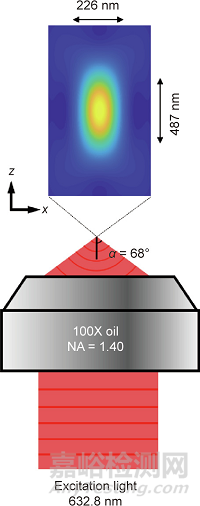

圖2. NA = 1.40油浸物鏡的PSF。激發波長為632.8 nm。
三、熒光顯納技術
自20世紀中葉以來，已經引入了幾個概念，包括共焦熒光顯微鏡和多光子顯微鏡，以減少離焦熒光背景和光學斷層成像的能力。原則上，與傳統熒光顯微鏡相比，共聚焦熒光顯微鏡將空間分辨率提高倍。實際上，由于探測器尺寸有限，它們是相同的。共焦單光子和雙光子熒光顯微技術提供幾乎相同的分辨率。通過擴展照明或探測波前，4Pi顯微鏡可以在固定細胞中實現80~150 nm的橫向分辨率?；谀獱栃?yīng)，SIM將高頻特征轉換為低頻特征，進而被顯微鏡探測到。SIM提供了100~120 nm的橫向分辨率和約300 nm的軸向分辨率。然而，分辨率仍然受到衍射極限的限制。
熒光團光物理和光化學方面，取得最顯著突破的技術是STED顯微鏡和STORM/PALM，這兩種技術都通過依次讀取衍射區的分子熒光特征來打破衍射屏障。具體來說，讀出標記是指提供“明亮狀態”的信號，同時將其他標記保持在“黑暗狀態”。最近，結合這兩種技術的優勢，MINFLUX顯納鏡為生物學研究提供了更強大、更通用的成像工具，在固定細胞和活細胞中實現了1~3 nm的分辨率。圖3顯示了SIM、STED顯微鏡、STORM/PALM和MINFLU顯納鏡的成像原理。與STORM/PALM類似，MINFLUX顯納鏡只對單個（或至少可識別的）分子進行成像。換句話說，與MINFLUX顯納鏡和STORM/PALM不同，STED顯微鏡主要讀取熒光基團，依賴于暗態和亮態之間的可逆轉換。

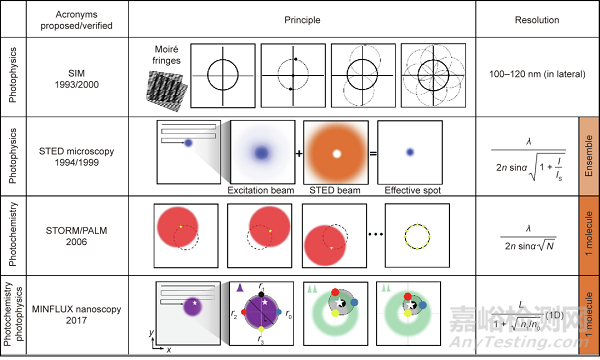

圖3. SIM、STED顯微鏡、STORM/PALM和MINFLUX顯納鏡的工作原理和分辨率。使用正弦照明模式，在傅里葉域中SIM可以恢復正常觀察區域大小兩倍的信息。換句話說，SIM在空間域（100~120 nm）中獲得兩倍的正常分辨率。典型的單點掃描STED顯微鏡使用環形STED光束（橙色）淬滅激發光束（藍色）。PALM和STORM隨機讀取單個分子。N >> 1光子允許對衍射點內的單個分子進行質心計算。紫色斑點表示給定目標（白星）范圍的衍射點。使用可調環形光束，目標坐標圖案包括四個指定坐標（顯示為黑色、紅色、黃色和藍色圓圈）。I：“STED光束”的峰值強度；IS ：熒光基團的飽和強度；N：熒光基團位置的光子數；L：圓環圖案大?。籲0和n1是在分別在圓環位置r0和r1處熒光光子計數；1D：一維；r0、r1、r2和r3分別是甜甜圈位置。
（一）結構光照明顯微鏡
結構光照明顯微鏡（SIM）使用圖案照明場，結合光學操作和計算算法來獲得光學斷層成像并促進 3D成像。在空間域中，在線性不變光學系統中觀測數據可以表示為發射物和點擴散函數（PSF）H卷積：D(r) =E(r)⊗H(r)，其中，r是定位位置。相比之下，卷積可以在傅里葉域中表示為逐點乘積，
，其中，O是光學傳遞函數（OTF），k是空間頻率。OTF定義了顯微鏡可以探測到的空間頻率或可觀察區域。如圖3所示，使用具有不同相位和方向的周期性照明圖案的總和，可以在橫向和軸向方向上提高所重建的發射物圖像的分辨率。
（二）受激輻射損耗顯微鏡
在20世紀90年代，提出了受激輻射損耗（STED）顯微鏡的概念，在遠場中使用傳播光和常規透鏡。使用時序圖案照明，是確定亮標記坐標的最直接方法。該技術可以被視為可逆飽和光學線性熒光躍遷（RESOLFT）。除STED顯微鏡外，RESOLFT指基態耗盡顯微鏡。如圖3所示，基于共聚焦顯微鏡配置，熒光標記由聚焦的激發光束激發。在熒光團的自發衰減中，激發光束和STED顯微鏡光束的重疊會產生亞衍射點。STED顯微鏡的實際分辨率為
。在這里，I是“STED光束”的峰值強度，Ιs是熒光團的飽和強度。為了提高分辨率，由螺旋空間相位調制器或渦旋相位板產生的紅移環形STED光束的強度必須滿足Ι>Is。換句話說，STED顯微鏡的分辨率僅由STED光束決定。通過增加STED光束的強度，有效光斑的直徑被限制在20 nm的橫向分辨率。盡管如此，為了避免光漂白，必須采用合適的染料和自適應照明技術。
（三）隨機光學重構顯微鏡/光敏定位顯微鏡
與STED顯微鏡中選擇的坐標相比，在隨機光學重構顯微鏡（STORM）、光敏定位顯微鏡（PALM）和納米尺度點累積形貌成像（PAINT），單個熒光分子從隨機坐標中讀出（圖3）。使用寬視場照明，打開或激活單個分子。下一個活化分子與前一個活化分子的距離為λ/2n。分子的重復激發在相機上形成一個放大的衍射點。然后通過用于切換和非切換熒光團的暗-亮-暗狀態機制逐個分子組裝圖像。檢測到的光子能夠定位點的質心位置并確定分子的橫向位置。STORM/PALM的光學分辨率約為
，其中，N是熒光團位置的光子數。值得一提的是，高質量的STORM圖像要求熒光團具有每次切換事件的高光子產量、低開關占空比、高存活率和多個切換周期。在這些特性中，低開關占空比可以最大化熒光密度，這等同于實現奈奎斯特標準允許的最大成像分辨率。然而，激活光不會改變每個開關事件檢測到的光子數。
（四）最小輻射通量顯納鏡
2017年，Stefan Hell實驗室提出了一種名為最小輻射通量（MINFLUX）顯納鏡的定位概念。這種技術將結構光照明與單分子特征（如在STORM/PALM中）相結合，以獲得目標分子的坐標（如在STED顯微鏡中）。MINFLUX納米顯微鏡具有先進的3D多色分子成像和跟蹤功能，可在可擴展的視場（FOV）中獲得迄今為止未實現的個位數納米精度和大約100 µs時間分辨率。如圖3所示，MINFLUX顯納鏡采用可移動的激發光束，其中心的強度最小。該最小值用作參考坐標，發射光子的數量隨著接近熒光團而減少。因此，與STED顯微鏡和STORM/PALM不同，MINFLUX顯納鏡不需要大量的光子。
MINFLUX顯納鏡裝置包括一個在大約400 nm激活區域內激活熒光團的激活光束和一個定位或跟蹤分子的激發光束。對于每個定位，首先聚焦光束；然后，一個調制的二維（2D）或3D甜甜圈圖案，具有逐漸縮小的直徑（L），在焦平面（x, y）或體樣品（x, y, z）中利用最大似然估計來定位或跟蹤分子。在一維中，定位的最小標準偏差，即區域L內的Cramer-Rao界（CRB）是
，其中，σ是定位位置，N=n1+n0是在甜甜圈圖案中不同位置（r0 和r1）處檢測到的光子數。在激活區域內，僅N=600的光子數可以預期一維精度為(σ-1) nm。因此，MINFLUX納米顯微鏡的迭代精度超過了基于量子CRB（QCRB）的相機定位的橫向精度。
除了直接克服光的衍射極限的熒光顯納鏡之外，擴展顯微鏡（ExM）可以通過組織和器官標本的物理放大，即使使用傳統的衍射極限顯微鏡，也可以實現納米級3D成像。在過去的幾年中，已經提出了各種ExM方案，用于蛋白質和核糖核酸（RNA）的高分辨率成像，或用于人類臨床標本。為了實現各向同性樣品膨脹，生物分子和（或）標記首先自發耦合到聚合物網。然后將樣品均質化并膨脹。ExM的分辨率可以通過使用基于水溶液的CUBIC-X進行兩輪擴展達到亞細胞水平。
四、熒光顯納技術的成像能力
在過去的幾十年里，熒光顯納技術已經越來越適合對亞細胞動力學和結構的生命系統進行3D、多色和納米級分辨率的成像。以商業STED顯微鏡為例：STEDINFINITY [Abberior Instruments (AI)，德國]線在2D和3D中可以分別達到小于20 nm×20 nm和小于70 nm×70 nm×70 nm的橫向分辨率。再加上100×物鏡，F(xiàn)OV為80 µm × 80 µm。使用QUADScanner [Abberior Instruments (AI)，德國]，對于512像素×512像素圖片，行頻最高可達2.6 kHz，數據采集速度可達每秒4.2幀。使用自適應光學可以在果蠅幼蟲等復雜樣品內實現高達100 µm的成像深度。為了減少光漂白和光毒性，具有Dymin成像模式的STED顯微鏡同時將光劑量最小化并將信號增強一個數量級。
空間和時間分辨率之間的權衡在高分辨率成像技術中是不可避免的，尤其是在熒光顯納鏡中。STED顯微鏡可以毫秒的時間分辨率對相對較小的FOV進行成像。配備快速切換染料和快速互補金屬氧化物半導體（CMOS）相機，STORM可以在約20~30 nm空間分辨率下實現亞秒級時間分辨率，用于活細胞成像中的大FOV。此外，在STED顯微鏡和STORM/PALM中，光漂白和（或）光毒性可以大大降低。憑借其低光毒性，圖案化激活非線性SIM（PA NL-SIM）在具有數十個時間點的大FOV上展示了具有大約60 nm的空間分辨率和亞秒級時間分辨率的活細胞成像。在MINFLUX納米鏡中，超精確的2 nm空間分辨率和100 kHz時間分辨率可以通過其最小的光子預算（即固定和活細胞的低光漂白/光毒性）和可擴展的FOV來實現。
五、熒光顯納技術在神經科學中的應用
盡管熒光顯納技術在活性區（AZ）中提供了非常精細的結構信息（如密集蛋白質的亞細胞區室），但不同分子結構的特定生理特性仍然是一項重大挑戰。熒光顯納鏡主要用于研究結構（如MPS和蛋白質的功能），特別是在終端棒頭中[如突觸前AZ和突觸后密度（PSD）]。由于組織和光的特性，動態、活細胞和體內深部組織成像仍然具有挑戰性。由于STED顯微鏡提供活細胞跟蹤功能，因此動態揭示了神經元傳遞過程中的突觸融合。
（一）突觸中蛋白質的空間組織
基于蛋白質的細胞基質在AZ（CAZ）中對于促進SV釋放過程至關重要。Rab亞科Rab3相互作用分子（RIM）結合蛋白（RBP）是AZ支架的引物效應子。因此，RBP家族對于果蠅中SVs、Ca2+通道和SV融合機制的耦合是必不可少的。雙色STED顯微鏡已證明基于RBP的細胞基質在控制易于釋放的SV數量方面具有直接作用。如圖4（a）所示，果蠅RIM結合蛋白（DRBP）圍繞著中央Ca2+通道。DRBP對于AZ支架的完整性和神經遞質的釋放至關重要。此外，根據直接STORM技術，CAZ包括含有137個Bruchpilot (Brp)蛋白的單元。這些單位的組織涉及與不同的神經傳遞釋放概率相關的各種AZ狀態。

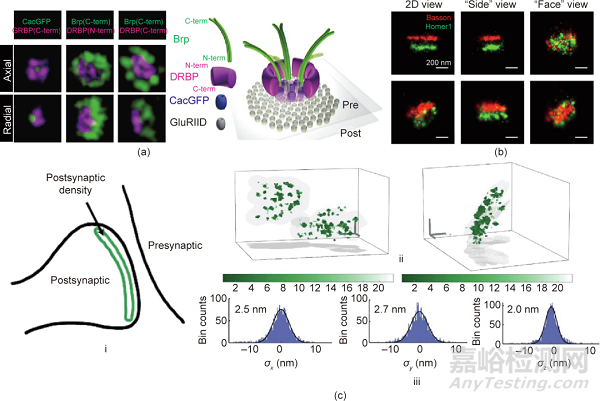

圖4. 突觸蛋白結構的納米成像。（a）左圖：在果蠅神經肌肉接頭突觸處包含DRBP、Brp和電壓門控Ca2+通道雜音（CaC）的突觸前AZ的3D STED圖像。右圖：傾斜視圖中的AZ模型。DRBP：果蠅RIM結合蛋白；Brp：Bruchpilot；GFP：綠色熒光蛋白；CacGFP：GFP標記的Ca2+通道；GluRIID：谷氨酸受體亞基。（b）突觸的3D STORM圖像。（c）PSD-95的MINFLUX納米顯微鏡成像，3D分辨率約為2~3 nm：（i）突觸后PSD-95草圖；（ii）PSD-95呈簇狀分布在曲面上；（iii）各向同性3D定位精度為2.0~2.7 nm的單個熒光團。PSD-95：突觸后密度蛋白95。
在神經傳遞過程中，SV在AZ膜內融合以響應Ca2+流入。在核心融合復合物中，有SNARE蛋白、囊泡成分和AZ特異性蛋白，所有這些都有助于SV和膜對接與融合。STED顯微鏡已用于可視化SNARE蛋白突觸蛋白、不清楚的蛋白SC35和煙堿乙酰膽堿受體。
支架蛋白如突觸后密度蛋白95（PSD-95）、鳥苷酸激酶相關蛋白、濃縮蛋白Shank3和Homer是PSD的主要成分。STORM和PALM成像都繪制了突觸前和突觸后末端蛋白質的空間組織圖，包括突觸前支架蛋白的方向、PSD的層狀組織和神經遞質受體的橫向分布。圖4（b）顯示了突觸前巴松管（紅色）和突觸后Homer1（綠色）的軸向和徑向3D STORM圖像。應該注意的是，PSD-95在突觸后膜中的谷氨酸受體錨定和重新排列方面起著至關重要的作用。例如，使用STED顯微鏡結合內源性蛋白質標記，PSD-95經常出現在擴展分布中，而不是作為孤立的納米簇。最近，MINFLUX納米技術表明PSD-95沿著邊長為100~400 nm的略微彎曲的表面分布，如圖4（c）所示。
（二）軸突的細胞骨架結構
軸突中的MPS最初是使用STORM發現的。據觀察，由短肌動蛋白絲構成的肌動蛋白被組織成重復的環狀結構作為軸突束。相鄰的肌動蛋白環由血影蛋白四聚體連接，形成長程準一維周期結構。這種結構形成于軸突膜下方，周期約為180~190 nm。然而，使用MINFLUX納米顯微鏡的研究人員最近發現，在空間分辨率小于2 nm時，MPS類似于軸突中的周期性螺旋結構。此外，使用STED顯微鏡和STORM，觀察到樹突中的MPS。然而，樹突中MPS的形成傾向和生長速度似乎低于軸突中的。此外，在胞體、樹突和Ranvier的節點中觀察到由MPS成分形成的二維多邊形晶格結構。換言之，神經元中MPS的結構需要進一步闡明，以破譯其促進或協助AP產生和傳播的功能，目前尚不清楚。
（三）囊泡融合的時間動力學
眾所周知，CAZ提供了一個在神經傳輸和通信過程中釋放SV的功能平臺。然而，在STED顯微鏡發明之前，囊泡運動的原理是難以捉摸的，這使得海馬神經元中SV的運動能夠被跟蹤。突觸結合蛋白用偶聯的抗體標記Atto 647 N（ATTO-TECGmbH，德國），最終圖像的空間分辨率為62 nm，顯示面積為1.8 μm × 2.5 μm，每秒28幀。這表明囊泡不斷結合，然后以類似于“粘連擴散”模型的方式從細胞器中擴散出去。此外，IsoSTED顯微鏡已被用于在兩個內吞作用和胞吐作用周期中跟蹤囊泡，表明相同的囊泡用于自發和受刺激的神經遞質釋放。然而，囊泡運輸?shù)臐撛跈C制仍然未知。STED顯微鏡還從單個SV中分離出突觸結合蛋白I，這些SV在囊泡融合時形成孤立的簇。通過用綿羊抗小鼠Atto 532染料標記突觸結合蛋白，STED顯微鏡實現了更高的分辨能力，用于對SV及其密集的分子貨物進行成像。此外，在融合過程中，突觸結合蛋白仍然聚集在囊泡內。也就是說，它在胞吐作用后不會擴散到質膜。
（四）3D納米級神經元成像
熒光顯納技術已經為具有納米級空間分辨率的神經回路成像鋪平了道路。使用STORM，視網膜神經節細胞的神經元結構映射已在三個維度上投影，在神經回路尺度上提供突觸連接。在圖5（a）中，使用STORM對視網膜神經節細胞（藍色）、突觸后支架蛋白 gephyrin（綠色）和突觸前蛋白（洋紅色）進行成像。使用STED顯微鏡，在體內觀察小鼠體感皮層分子層的增強型黃色熒光蛋白（eYFP）標記的神經元的樹突和軸突結構；精細神經結構的投影體積和脊柱形態的時間動態以67 nm的空間分辨率顯示[圖5（b）]。此外，通過結合貝塞爾光束SIM（BB-SIM）和組織清除方法，可以在整個成年果蠅大腦中識別單個mRNA（SmFISH）的定位和豐度。

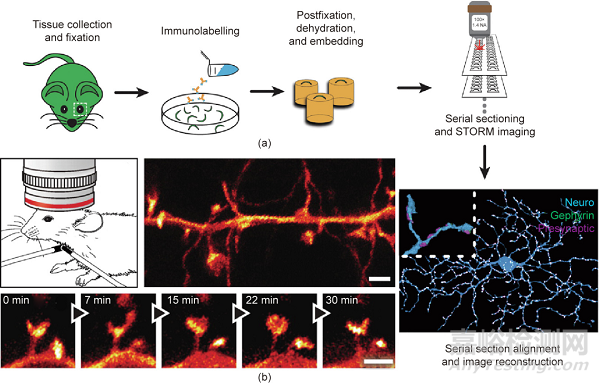

圖5. 離體和體內神經元的納米成像。（a）視網膜神經節細胞的樣品制備和離體STORM成像。最終圖像的插圖（右下）顯示了樹突部分的放大視圖。（b）小鼠體感皮層的體內STED成像。
六、未來研究方向
（一）MINFLUX顯納鏡
有時被稱為“諾貝爾后”熒光顯納技術，MINFLUX顯納鏡已經為了解固定細胞和活細胞中神經元的蛋白質結構和功能開辟了一條新的研究途徑。MINFLUX顯納鏡的一個潛在應用是確定突觸參數和可視化突觸可塑性。確定突觸參數需要在囊泡融合或神經遞質釋放期間使用納米空間分辨率和微秒時間分辨率進行量化建模。持續數小時或更長時間的長期變化為學習和記憶提供了生理基礎，而短期變化則發生在幾毫秒到幾分鐘的時間段內。MINFLUX顯納鏡提供超高時空分辨率以及長期活細胞跟蹤和成像能力，可實現精確的突觸參數建模和具有低光毒性的突觸可塑性可視化。此外，結合通過物理樣本擴展方法（ExM）進行的高分辨率成像，可以實現熒光顯納鏡的空間分辨率的多倍增加，尤其對MINFLUX顯納鏡。
（二）熒光生物偶聯物
熒光顯納技術的性能與熒光探針的光學特性密切相關。例如，一種名為“quick-SIMBA”的具有高時空分辨率的納米技術已經使用一種新的光可轉換熒光蛋白（FP）pcStar開發出來，并已被用于發現神經元的特定“平行三柱”結構在果蠅胚胎中的膠質細胞連接。除了內源性熒光探針，即FP，正在開發新的外源性探針，以增加圖像亮度，提高空間分辨率，并增強熒光顯納技術中標記的特異性，包括小分子有機染料、量子點、聚集誘導發射納米粒子、聚合物點和上轉換納米粒子（UCNP）。開發尺寸更小、效率更高的新型熒光探針生物偶聯物，有可能進一步提高熒光顯納技術的成像分辨率。此外，利用染料標記的脫氧核糖核酸（DNA）探針的隨機結合，DNA-PAINT在DNA折紙納米結構上實現了相似的圖像分辨率。值得一提的是，可交換熒光基團已成功用于STED，如STED-PAINT。
（三）基因組成像
神經元的正常功能是基于多種分子的集體作用。然而，熒光團之間的光譜重疊限制了可以同時測量的分子種類的數量。最近開發的基于多重?zé)晒庠浑s交（FISH）的基因組規模成像技術極大地增加了可以同時成像并具有一定容錯性的分子種類的數量。例如，在標記RNA分子的過程中，可以將一個特殊設計的多位二進制字編碼到熒光探針中，可以根據碼本進行探測。單細胞轉錄組成像方法通過原位測序和FISH實現了單個細胞中1000多個基因的成像和多路復用。這些技術與熒光納米顯微鏡的結合可能會在分子水平上為神經元的結構和功能提供新的見解。
（四）光學工具和其他相關成像技術
1. 光遺傳學
熒光顯納鏡是研究神經元內部和神經元之間動態過程的重要工具，它涉及對大腦中特定細胞的快速和精確控制，同時不改變其他細胞。電極精度不夠高，藥物作用太慢。光遺傳學是一種結合遺傳和光學方法來激活或抑制活組織特定細胞中明確生理活動的技術。然而，可見光的穿透深度受到內源發色團的強烈散射的限制。近紅外（NIR）光在生物組織中具有更深的穿透深度，但其波長位于光遺傳學窗口之外。UCNP可以將低能入射NIR光子轉換為高能可見發射，并且可以調整光譜以適應不同的光激活通道。將熒光顯納鏡與UCNP介導的光遺傳學相結合，為大腦深處受控神經元活動的侵入性研究提供了令人興奮的可能性。
2. 神經元樣結構的直接激光寫入
我們可以打印大腦嗎？這是一個有趣的問題。然而，大腦的復雜性超出了傳統制造技術的能力。結合直接激光寫入，熒光顯納技術可以促進仿生光子芯片的發展，從而更接近地模擬大腦功能。雙光子直接激光寫入已經產生了具有亞微米特征的各種拓?fù)浣Y(jié)構的3D仿生神經元結構，而雙光束激光寫入可以制造特征小至9 nm的結構。
3. 相關成像技術
AP的測量在神經科學中具有重要意義。目前，使用膜片鉗的電生理學是測量單個AP的金標準。然而，盡管它具有出色的時間分辨率和良好的信噪比，但空間分辨率僅限于大約10 µm。氮空位（NV）中心的光致發光隨AP在稱為光學檢測磁共振（ODMR）的過程中傳播產生的磁場而變化。這可以在環境條件下實現生物系統中的高分辨率磁場感應。例如，已經使用ODMR證明了在單個神經元和完整生物體中檢測AP。通過結合熒光使用ODMR進行納米鏡檢查，可以在納米級空間分辨率下可視化和測量具有突觸強度變化的AP。
成像深度主要受到可見光范圍內的強光吸收和散射的限制，因此即使在小動物中，也很難從大腦更深層次解析圖像。解決這個問題的直接方法是通過插入梯度指數（GRIN）透鏡或纖維鏡或使用微棱鏡來訪問目標深層區域。例如，可以使用微棱鏡對組織的垂直橫截面進行成像。GRIN透鏡已用于對深部腦組織成像，包括海馬、下丘腦、丘腦和CA1海馬中的樹突棘等精細結構。這些技術的空間分辨率是有限的；因此，結合熒光顯納鏡可以幫助實現全尺度的深部腦成像。
為了通過減少光吸收來提高穿透深度，多光子顯微鏡（MPM）使用更長波長的激發。三光子熒光的成像深度已被證明是小鼠腦組織表面以下5~6個有效衰減長度，對于755 nm激發，其約為130 µm。此外，已經使用具有1280 nm激發的雙光子熒光實現了小鼠大腦表面下方1.2~1.6 mm的成像深度。相干拉曼散射（CRS），如受激拉曼散射（SRS）和相干反斯托克斯拉曼散射，是另一種用于深層組織成像的MPM技術。SRS已被用于檢測和成像在亞細胞和多神經元尺度上的膜電位分布并在神經肌肉接頭處成像神經遞質乙酰膽堿。盡管CRS的空間分辨率受到光衍射的限制，但基于尖端增強CRS、CRS的抑制或飽和以及高階非線性過程的方法已經被開發來解決這個問題。未來CRS的發展可能會實現納米尺度的成像，并提供與熒光顯納技術互補的信息。
除了光吸收之外，光散射是限制成像深度的另一個問題，因為它會在成像過程中引入像差。自適應光學（AO）使用有源器件，如可變形反射鏡和液晶空間光調制器（SLM），來補償波前失真，可以直接測量或間接測量。AO已應用于單分子定位顯微鏡（如PALM和STORM）、SIM和STED顯微鏡，從而顯著提高了定位精度、圖像清晰度和亮度。預計對AO的新研究將繼續促進熒光顯納技術的進步，包括MINFLUX納米技術。
機器學習（ML）和熒光顯納技術的結合提供了另一個研究方向。最近，ML已通過散射介質應用于光學成像，這可能對深部腦成像有用。ML還被用于加速STORM中的數據處理并提高成像的空間分辨率。此外，ML可以與光學數字化全息（ODH）相結合，以實現對激發場矢量的按需定制，這可以提高熒光顯納技術的靈活性。隨著光子憶阻器的發展，其中光學特性根據透射光而變化，可以制造動態ODH用于全光神經形態計算和高速納米成像。
七、結論
熒光顯納技術研究在過去的幾十年中發展迅速，有望推動熒光探針和標記方法的進一步發展，以實現超高分辨率成像，同時降低所需的光子預算和樣品的光毒性。與傳統顯微鏡不同，熒光顯納顯微鏡提供了一種實現基因組規模成像的有前景的方法，這將產生細胞行為和功能的分子基礎的全景圖。結合其他光學方法、精確建模和對大腦深處神經活動的操縱，熒光顯納技術將繼續徹底改變神經科學。MINFLUX顯納鏡將實現體內成像和神經活動跟蹤，以進一步量化具有納米空間分辨率和微秒時間分辨率的突觸參數?；贛L的熒光顯納技術有可能在神經科學領域?qū)崿F(xiàn)前所未有的應用發展。由于其巨大的前景，所有形式的熒光顯納技術都將被繼續用于闡明大腦的秘密，并為人工智能的突破性發展做出貢獻。
改編原文：Yangyundou Wang,Jian Lin,Qiming Zhang,Xi Chen,Haitao Luan,Min Gu.Fluorescence nanoscopy in neuroscience [J].Engineering,2022,16(9):29-38.
