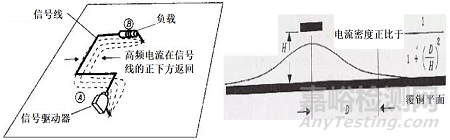

所謂信號回流是指信號在傳輸時，信號電流以走線為載體，從驅動端流向負載端，再由負載端通過最低阻抗路徑返回到信號的驅動端。
信號回流設計對整個產品的電磁兼容性能起著重要的作用。
所謂信號回流是指信號在傳輸時，信號電流以走線為載體，從驅動端流向負載端，再由負載端通過最低阻抗路徑返回到信號的驅動端。
信號回流設計對整個產品的電磁兼容性能起著重要的作用。

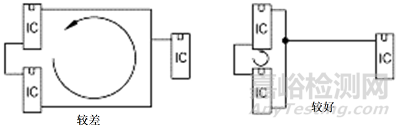

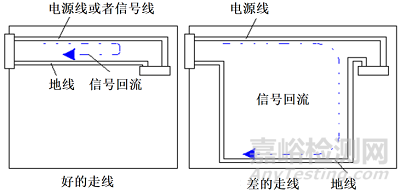

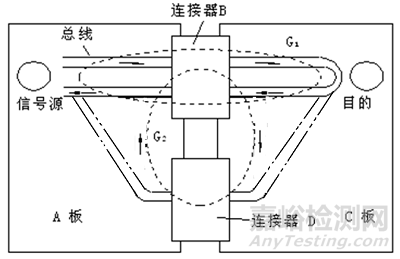

為信號提供合理的信號返回路徑，減小環路而積，可以有效地減小產品各個單元的環路輻射效應，抑制EMI。
合理的信號回流設計為好的布線和互連提供基礎，是設計一個優質產品，尤其是優質PCB的前提。
信號回流的連續性設計，是電子產品由理論到實現過程中重中之重；是低成本和高質量最佳的措施。也是后續產品調試和認證最高效的手段。
進行產品中任何電氣導體的電流路徑設計，永遠不能忽視或小視信號回流路徑的連續性設計，特別是關鍵信號的回流路徑。

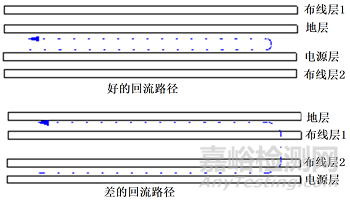

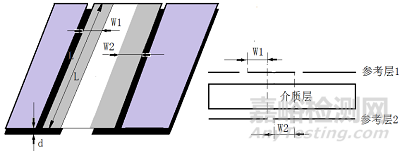

在電源/地平面分割的時候，需要更加花心事和慎重處理。

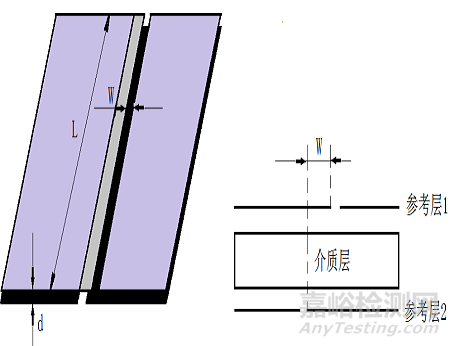

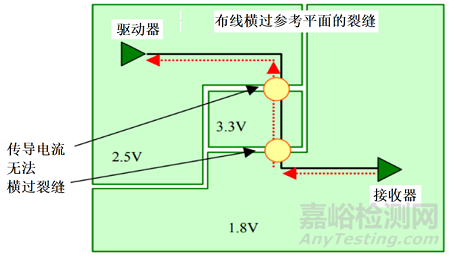

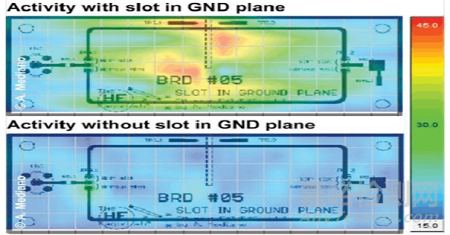

金屬回流面的分割激發EMI的危害以及改善措施；
拼接電容的優缺點；

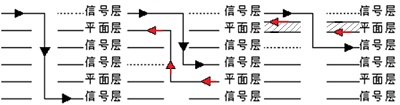

伴地過孔的必要性；
IC互聯路徑、箱體屏蔽缺陷等等對ESD的互感效應；
連接器管腳分配的重要性。
