通過試驗設計（DOE）能夠科學高效地確定關鍵物料屬性（CMA）、關鍵工藝參數（CPP）對產品關鍵質量屬性（CQAs）的影響，有效解決產品的流程改進與質量控制問題，DOE已日益成為醫藥研發過程中的關鍵工具。
本文按照DOE基本流程，結合關于生物工程肝素制備的文獻[1]，解析醫藥研發DOE各階段實際操作過程中需要重點關注與考慮的一些問題。
1、計劃階段
在DOE的計劃階段首先應該明確試驗擬解決的問題與目標，進而分析產品的CQAs以確定試驗研究的響應指標，并基于風險分析確定可能顯著影響CQAs的潛在變量因子。同時關注試驗過程和測量系統的受控狀態，最終制定科學合理的試驗計劃。
文獻中作者認為，保證生物工程肝素有效性的關鍵在于保證肝素產品的CQAs（分子量、N-乙?；潭龋┨幵谀繕?biāo)范圍內，并且從商業化生產的角度來講，收率同樣關鍵，因此，確定了DOE的3個響應指標：分子量、N-乙?；潭取⑹章?。與上述3個響應指標密切相關的工藝步驟是肝素原去乙酰化處理環節，如圖1[1]所示：

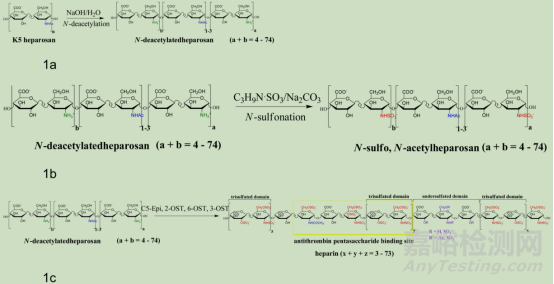

圖1 肝素原去乙?；疽鈭D[1]
基于原理分析得出，肝素原起始濃度、NaOH濃度、反應時間、溫度是最有可能影響上述3個響應指標的因子，因此，計劃首先通過2水平全因子試驗設計，篩選出對響應指標具有顯著影響的關鍵因子，之后通過Box-Behnken響應曲面設計，獲得關鍵因子與響應指標的多元二次擬合方程，最后對擬合方程的有效性進行驗證。
同時，試驗過程（例如反應溫度、時間）與響應指標測量（例如分子量的測定）皆嚴格受控，能夠保證試驗體系的有效性。制定完善的試驗計劃之后，進入關鍵因子的篩選階段。
2、篩選階段
在DOE的篩選階段，可根據歷史試驗數據、過程原理、風險分析與經驗來確定潛在因子，并對潛在的因子進行篩選，確定對響應指標具有顯著影響的關鍵因子，用于下一階段的優化或預測。文獻中對4個潛在因子進行2水平全因子試驗，得出了多元一次擬合方程，如圖2[1]：
圖2 肝素原去乙?；囼炓蜃优c響應值的多元一次擬合方程[1]
根據擬合方程系數的顯著水平，確定NaOH濃度、反應時間、溫度對分子量、N-乙?；叹哂酗@著影響，并將在下一階段使用這3個關鍵因子進行優化或預測。
3、優化或預測階段
在DOE的優化或預測階段，通常通過中心復合設計（CCD）、Box-Behnken響應曲面設計[2]，建立起關鍵因子與響應指標的多元二次擬合方程函數關系，可據此確定關鍵因子的最優水平組合或者根據期望的響應指標值預測出所需的關鍵因子水平。
值得注意的是，文獻中肝素原起始濃度對3個響應指標的影響均不顯著，并且4種潛在因子對收率指標的影響同樣均不顯著。那么在接下來的優化或預測階段應該如何處置？此外，在優化或預測階段關鍵因子的設定水平是否需要進一步調整？這往往是DOE實際應用中面臨的關鍵問題。
首先，對于非關鍵因子設定水平，應重點權衡是否對醫藥產品生產具有積極作用，例如經濟性、高效性等。文獻中將肝素原起始濃度設定在研究范圍的最高水平，原因是高濃度有利于提高肝素原的批處理通量，能夠提高生產的經濟性與效率。
其次，4種潛在因子對收率指標的影響均不顯著，這意味著在所考察的因子水平范圍內，收率的變異主要是由誤差引起，而非隨因子設定值改變發生顯著性變化，因此，在優化或預測階段，若因子設定值范圍未發生改變，那么不再將收率作為優化或預測的過程指標。
第三，優化或預測階段對關鍵因子設定水平進行一定的調整往往是必要的。需要根據具體的過程目標，將接近最優響應值的因子水平設定為中心點，這樣有利于保證擬合函數對最優值預測能力[2]。此外，歷史試驗數據可作為因子水平范圍選擇的重要參考依據。
根據上述原則，文獻中作者通過Box-Behnken曲面響應建立了關鍵因子與響應指標的多元二次擬合方程函數關系(圖3[1])，并繪制了曲面響應圖（圖4[1]）。并在下一階段對曲面相應函數關系進行了有效性驗證。

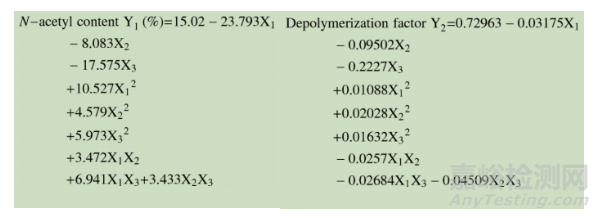

圖3 肝素原去乙?；囼炓蜃优c響應值的多元二次擬合方程[1]

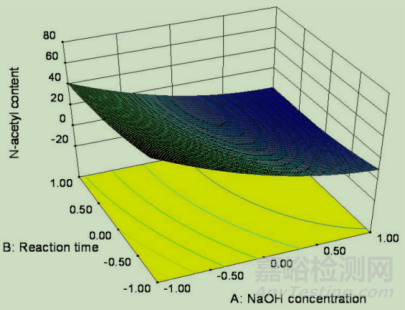

圖4 肝素原N-乙?；潭葘A濃度、時間的響應曲面[1]
4、驗證階段
驗證階段需要在預測的最優條件下執行試驗以確認實際結果與預測所得優化結果的相符性，以確定擬合函數用于優化或預測的有效性。
文獻中作者使用不同分子量的起始肝素原進行驗證，根據肝素原分子量與產品目標分子量，計算出所需的 Depolymerization factor目標響應值，通過函數預測出達到期望目標響應值所需的試驗條件（關鍵因子水平），按照上述試驗條件執行試驗，驗證實際所得肝素產品分子量與目標產品分子量的接近程度。
此階段應重點考慮擬合函數的預測能力，而預測能力主要會到受試驗誤差的影響，例如試驗條件的偶然性波動、響應指標測量誤差，導致擬合函數建立所依據的試驗信息可靠性變差[3]，從而降低了擬合函數的真實預測能力。由此可見，試驗過程中關鍵參數、響應指標測量系統的受控狀態對整個DOE的質量至關重要，需要著重關注。在預測有效性得到保證的基礎上，可進一步建立起過程目標允許的范圍與關鍵因子水平所允許范圍之間的對應關系，為進一步建立設計空間（DSp）提供支持。
本文結合DOE基本流程架構與案例文獻，條理性解析了醫藥研發DOE各階段實際操作過程中需要重點考慮與關注的關鍵問題，這將為DOE在醫藥研發領域的實際應用提供重要的實用性參考。
