與在臨床環境中使用的設備相比，家庭護理醫療設備可能要承受更大的挑戰和更難以控制的使用條件。本文將專注在電氣設備安全的標準、特殊要求以及現有產品如何滿足這些要求。
據統計數據顯示，人們的平均壽命都更長了。從2019年的數據[1]來看，日本女性的平均壽命達到了87歲以上。然而，具有諷刺意味的是，我們的生活方式卻不健康，肥胖和糖尿病、心臟病等慢性病的發病率正在上升。其結果是，越來越多的老年人和身體不健康的人需要持續的治療，這給醫療系統帶來了很大的壓力。為了減輕醫療機構服務的負擔和提高生活質量，在家庭環境中提供更多治療成為了趨勢。隨著技術的發展，在"遠程保健"的支持下，以電子方式遠程提供與健康有關的服務和監測將變得越來越常見?，F(xiàn)在這是一項大生意，預計到2028年[2]年全球價值將超過5000億美元。
家庭醫療設備處在不穩定的環境中
我們經常認為工業或?qū)I(yè)醫療環境比較惡劣所以設備安全和清潔標準相對嚴格，但是它們的操作條件至少是明確的。然而在家庭環境中有許多其他因素會影響醫療設備的性能，因此設備開發人員需要在風險評估中預測這些變因。除了顯而易見的溫度和濕度變化以外，訓練不足的用戶和護理人員可能會錯誤地使用設備，有些還是在有兒童和寵物的環境里。家中可能出現灑出的液體、家庭灰塵、食物殘?jiān)櫸锩l(fā)和醫療廢棄物。電源可能沒有良好接地，也可能存在過多的電壓驟降、尖峰和浪涌。此外，來自其他家用設備的輻射和傳導電磁干擾也會影響操作。對年老或生病的人來說，復雜的醫療設備可能會讓人感到不知所措或難以操作。
為了解決這些問題，家庭環境中的醫療電氣(ME)設備必須滿足特定的安全、性能和 EMC標準。醫療設備安全和基本性能的頂層標準是IEC 60601-1，配套標準IEC 60601-1-11《家庭保健用醫療電氣設備和醫療電氣系統的要求》支持了這一點。目前，該標準的修訂日期為2015年版A1:2021。
IEC 60601-1-11 除了專業醫療環境的要求以外，如果設備是用在生命支持或復蘇，特殊要求還包括電源電壓從標稱電壓下降15%或20%時電源供電設備的運行能力。在這種情況下，設備還必備一個機制，也就是主電源完全斷電后設備能在「足夠」時間內保持設備的基本性能，并發出警報以提醒危險狀況。在現實中這意味著此類設備必須有備用電池以及監控和警報「健康狀態」的能力。如果設備使用直流電源運行則要承受電壓變化和30秒驟降。
便攜式家庭醫療設備必須歸在 II 類
一個影響深遠的要求是交流供電的家庭醫療設備現在必須屬于 II 類且不需功能性接地，也就代表必須雙重絕緣（圖 ）。該標準仍然允許金屬外殼和保護接地的 I 類醫療電氣設備，但僅作為硬接線的「固定」安裝的一部分。即便如此仍嚴格要求在使用前須由合格的安裝人員驗證接地的完整性并貼有安全標簽。

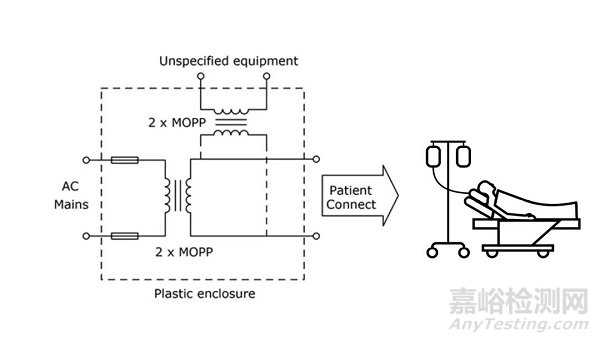

圖：II 類醫療電源的隔離特性
在醫院環境中，如果設備的主電源是電池充電器并同時連接患者就需要兩種保護措施以避免患者遭受電擊 (2 x MOPP)。II 類設備通過增加爬電距離、電氣間隙或足夠的固體或多層絕緣系統來達到此要求。隔離或絕緣的等級取決于電源電壓、預期的污染程度甚至海拔高度。任何與患者的連接如有線傳感器等，都必須滿足或高于軀體絕緣(BF)所定義的患者交流電漏電流的標準。
如果醫療設備要與患者電氣接觸同時連接其他未指定的設備，例如通過USB或LAN連接來監控或記錄數據的話，接口的隔離等級就必須符合2 x MOPP。這樣一來，如果未指定設備故障就不會導致電流經由設備流向患者。醫院設備的情況也一樣，BF（和 CF）應用器件必須與任何可能的接地進行隔離，比如通過電纜屏蔽連接到其他未指定的設備。這是為了防止危險的電流從其他有故障的、未指定的電氣設備流過患者和設備然后流向接地。
B類EMC傳導和輻射發射水平成為強制性要求
為了解決家庭環境中潛在的傳導和輻射問題，IEC 60601-1-11要求所有設備都符合 CISPR 11（最新版本 2015/AMD2:2019）的B 類等級。在醫院環境中A 類是最低要求且沒有 B 類嚴格。除了其他變更，家庭環境中對輻射射頻的抗擾度也必須從3V/m提高到10V/m，因?yàn)榧彝ブ懈赡苡衅渌麜?huì)干擾的設備。此外，另一項新的要求是必須在指定的干擾水平期間保持設備的基本安全和性能。
IEC 60601-1-11還有許多其他要求，包括環境、機械強度和可及性、水和顆粒物侵入、維護、標簽和文檔等。與以往一樣，設備制造商必須詳細檢查標準、評估可能的危害，并在產品設計階段解決這些問題。
文獻:
[1] https://www.nippon.com/en/japan-data/h00788/
[2] https://www.researchandmarkets.com/reports/5450245
