導語
遠程患者監測是為老年人和/或慢性病患者提供醫療保健服務的最可靠選擇之一?？祻?fù)需要準確且醫學上正確地完成理療活動。本文介紹了一種基于虛擬現實（VR）的BiomacVR康復系統，將VR物理訓練監測環境與上肢康復技術相結合，以實現準確的互動，提高患者對康復訓練的參與度。
1、研究背景
對于老年人和/或慢性病患者，遠程患者監測被認為是醫療保健解決方案中最值得信賴的選擇之一。此外，觀察人們的互動對于診斷和治療身體不適的人至關重要。老年人日常生活活動（ADL）的保存對于保持較低的醫療支出至關重要，尤其是在老年人口增長的情況下。物理治療活動，如主動運動范圍（ROM）運動（伸展、屈曲和旋轉）、肌肉力量和耐力訓練，對于腦卒中患者恢復至關重要。物理治療師使用各種方法來幫助人們恢復日?；顒?dòng)能力，包括任務訓練、肌肉強化和使用輔助設備。然而，指導患者進行物理治療是一項耗時、累人且昂貴的工作。
據報道，許多研究評估了新信息技術工具及其設計的可行性和實用性，目的是幫助腦卒中或創傷后的家庭康復。已經進行了許多研究來調查計算機輔助治療或虛擬現實（VR）在上肢運動技能、平衡控制和步態、下肢、姿勢和行走的康復和恢復方面的有效性。此外，研究人員還研究了遠程康復的治療益處，該康復允許患者在家中使用電信技術與治療師進行治療，并已廣泛用于運動和認知恢復。
實時監測患者的姿勢以評估其運動范圍內的姿勢是分析一系列恢復練習準確性的公認方法之一。鍛煉的整體質量是通過評估胸廓、髖關節和膝關節旋轉以及腿長來確定的。這種人體運動監測技術的主要優勢之一是其成本低廉，加上其緊湊的尺寸，可以廣泛用于康復診所、健身房甚至在家中。此外，姿勢觀察對健康受試者也很重要，這些受試者因不健康的工作實踐和人體工程學不良而面臨風險，例如在辦公室過度坐著工作的辦公室員工。將虛擬游戲化康復環境與上肢康復技術相結合的康復系統具有交互性和吸引力，這增加了患者對康復訓練的積極性和主動性，以及康復訓練和治療的效率和效果。
本研究提出了一種用于上肢家庭康復的動作識別系統，該系統是一種針對特定關節和肌肉群的體育鍛煉計劃，具有成本效益、康復適用性和易用性等優點。該研究的主要貢獻是：（1）建議的系統是針對特定肌肉群的身體運動訓練計劃;（2）上肢康復系統的硬件包括個人電腦和Kinect深度攝像頭;（3）患者可以在VR環境中完成治療活動;（4）建議的上肢康復系統是實時的，在基于視覺的動作識別方面是有效的，并且使用廉價的硬件和軟件。
2、研究?jī)?nèi)容
（1）生物力學模型：我們的技術再現人體骨骼姿勢，使表面幾何形狀變形，并且在捕獲深度視頻的每個時間步長中與攝像機位置無關。與傳統的人類活動捕獲算法相比，我們創建的算法在處理頻繁的無人監督的室內情況方面效果很好，在這些情況下，潛在患者使用傳感器集拍攝自己進行康復活動的視頻。
（2）運動識別模型：基于卷積姿勢機（CPM），它基于深度神經網絡。神經網絡被訓練來檢測人體的關鍵點，即關節、頭皮和下巴。
（3）BiomacVR系統的架構
（4）關鍵點跟蹤程序
（5）運動追蹤系統配置：紹用于記錄鍛煉的人體運動跟蹤系統的配置。開發的運動跟蹤系統使用HTC Vive系統和至少八個第二代HTC Vive傳感器。這些傳感器允許您跟蹤空間中的位置和旋轉角度。該系統至少需要兩個 HTC Vive 單元（稱為基站），但建議使用四個基站，以便于使用和更準確的跟蹤。
（6）分類方法：各種分類和預測方法可用于健康評估，并可以從數字圖像、生物或運動信號、調查數據等中識別可能的病理。
姿勢檢查通常是任何患者對任何肌肉骨骼問題的測試和測量的初始組成部分。治療師從前、后和側面看病人。姿勢評估是客觀評估的關鍵組成部分，并且已經提出了理想的靜態姿勢對齊。然而，必須評估靜態和動態姿勢，以確定患者的功能活動和自我糾正靜態習慣的能力。脊柱側彎、姿勢失代償、解剖學短腿、既往創傷或手術、軀干控制（卒中后）或存在不對稱的身體部位的特定節段性軀體功能障礙都可能由姿勢錯位或不對稱引起。在康復計劃開始時，有一些項目需要檢查[58]。在姿勢檢查期間，特別是在訓練期間，由于正確和準確地觀察運動，應監測和記錄所有外周關節（尤其是肩部和上肢）的活動范圍 （ROM）。疼痛、虛弱、肌肉縮短和水腫都可能是關節活動受限的原因。肩部 ROM、肌肉表現和力量不足都會影響姿勢改變或不適當?shù)淖藙?shì)以及訓練期間不正確的鍛煉。因此，在評估期間，我們采用肩部完全主動活動度（伸展/屈曲;內收/外展;水平內收/外展;和旋轉）作為最能影響姿勢改變或代償機制的因素（例如，肩部完全屈曲影響軀干控制并導致背部過度伸展）。
選擇腦卒中康復中用于恢復上肢和肩部運動功能的主要體育鍛煉。沒有健康障礙的受試者模擬正確和不正確的康復運動（鍛煉）5次。每個數據集由一個正確的記錄信號和一個兩個不正確的記錄信號組成。通過測量各個傳感器之間的角度來記錄物理運動。每個練習都有兩到三種可能的情況：
①正確的動作（受試者準確地執行練習）——在運動過程中記錄的角度被分配到 0 類；
②不正確的運動 1（受試者不正確地執行練習）——運動期間記錄的角度被分配到第 1 類;
③不正確的運動 2（實驗者不正確地執行練習，但方式與上述不同）——運動過程中記錄的角度被分配到第 2 類。

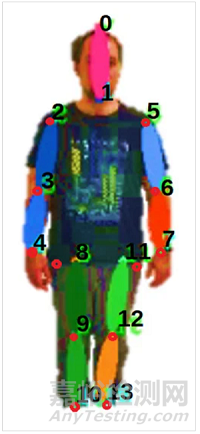

圖1 運動期間記錄的人體中14個點的位置：0.頭部;1.下巴;2、右肩關節;3、右臂肘關節;4、右手腕關節;5.左肩關節;6、左臂肘關節;7.左腕關節;8、右側髖關節;9、右腿膝關節;10.右腿踝關節;11.左側髖關節;12.左腿膝關節;和 13.左踝關節

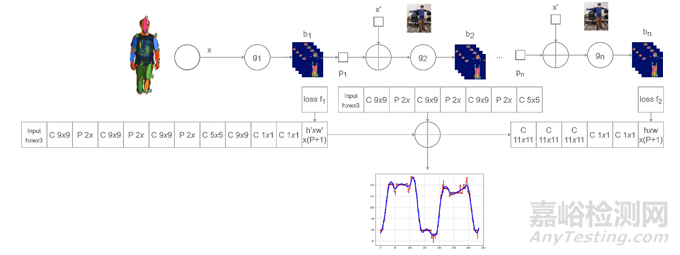

圖2 運動識別系統的深度神經網絡架構。網絡通過輸出中的運動曲線（藍色）和運動偏差（紅色）來補充IK模型

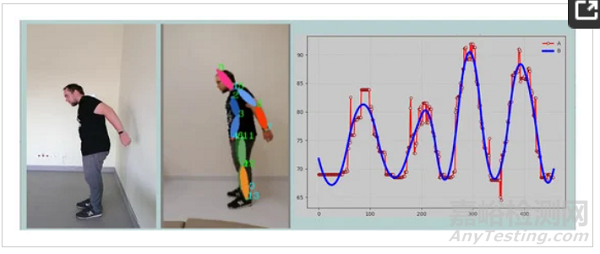

圖3 顯示實時視圖（左）、骨架關鍵點（中）和動態數據視圖（右）的應用程序窗口快照

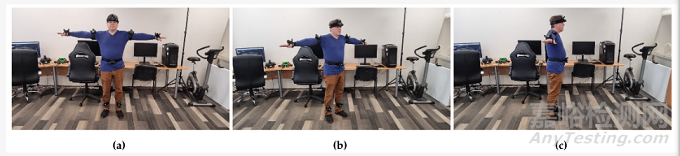

圖4 傳感器安裝示例：（a）前視圖、（b）45 度視圖和 （c） 側視圖
結果：深度傳感器能夠準確識別進行不同康復訓練的人的姿勢的關鍵參數。平均響應時間為23毫秒，這使得該系統能夠在實時應用中使用。此外，通過該系統獲得的骨骼特征對于區分健康（正常）受試者和患有下背痛的受試者是有用的。
3、研究結果
本研究發現傳感器能夠識別進行康復鍛煉的人姿勢的關鍵參數。由此產生的平均響應時間為 23 毫秒，這使得該系統可用于實時體育鍛煉監測系統，以進行遠程康復。結果證實，所提出的系統可用于確定患者運動的質量，監測運動，監測訓練進度，控制體力負荷和鍛煉的復雜性，并評估康復計劃的有效性。
開發新技術系統，使中風患者能夠在家中獨立進行康復活動，是當今健康研究的一個重要方面，也是一個重大問題。將預先計算的運動模式與患者的運動連接并匹配至關重要。一個適當和舒適地適應患者的系統決定了家庭體育訓練和康復監測系統的成功和良好效果。開發的BiomacVR系統基于先進的深度攝像頭傳感器，受試者在進行規定的練習或活動時佩戴這些傳感器。傳感器數據被發送到計算機，計算機顯示用戶的動作、姿勢、不正確的姿勢和訓練進度。
我們開發的系統展示了非常有希望的結果，其優勢在于不僅可以確定這些演示的姿勢運動的準確測量值，還可以確定所有身體運動（上肢和下肢，不正確的姿勢、平衡和步態參數）的復雜測量值，復雜的運動測量非常準確和正確。此外，我們的框架旨在使用3D運動跟蹤和虛擬現實環境在康復環境中修改嚴重運動，以創建個性化和自適應運動跟蹤系統，使患者能夠正確執行物理治療師規定的選定身體動作。
內容來源：Electronics | Free Full-Text | BiomacVR: A Virtual Reality-Based System for Precise Human Posture and Motion Analysis in Rehabilitation Exercises Using Depth Sensors (mdpi.com)
