心血管疾病是目前嚴重威脅人類生命安全的幾大疾病之一，具有高致死致殘率。《中國心血管健康與疾病報告2021》推算心血管病患病人數3.3億，其中腦卒中1300萬，冠心病1139萬，心衰890萬，肺源性心臟病500萬，房顫487萬，風濕性心臟病250萬，先天性心臟病200萬，下肢動脈疾病4530萬，高血壓2.45億。而有效和及時的血流動力學監測可以降低死亡率、患病成本和患病風險，以挽救患者生命和提高患者生活質量。此外，監測血液動力學的設備還可以指導心血管疾病患者的圍手術期管理。
目前市場上應用于這一目的的產品主要有兩類，一類是在床旁使用的產品，將傳感器通過導管插入動脈，通過有線連接到床旁的顯示器，可用于監測血壓，血流速度，溫度等。另一類是基于射頻電感/電容（LC）諧振電路的植入式PA監測器，但只能測量壓力。對于不需要長期臥床的患者來說，這些設備或者是使用不便，或者是功能不全，不能滿足實際監測的需要。研發一種便攜且功能齊全的血流監測設備成為了眾多科研人員的研究方向。
近日，來自韓國科學技術院的Kyeongha Kwon教授和他的團隊研發了一種使用BLE技術的無電池血流動力學監測系統，有望滿足心血管疾病患者長期監測血流狀況的需要?；颊呖赏ㄟ^移動設備對血流數據進行實時監控，不需要臥床或者專門人員陪同。

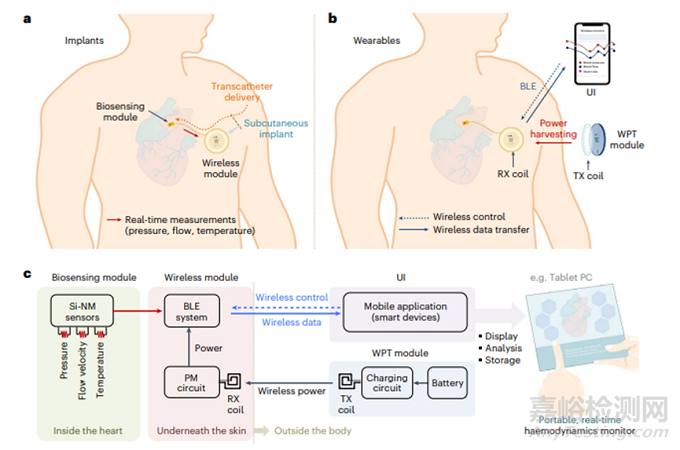

圖 血流動力學監測系統結構圖示
血流動力學監測系統主要由植入設備和可穿戴設備兩部分組成。
植入設備由兩個模塊構成，如圖1c左側所示。一部分是處于血管部的傳感模塊，另一部分是位于皮下脂肪和真皮層之間的無線電子模塊。兩個模塊之間通過一根外部絕緣的柔性銅線相連接。
傳感模塊由硅納米膜制成，尺寸僅為3.0 mm × 8.0 mm × 2.3 mm，這是為了方便植入和與其他植入設備相結合。模塊上設置了測量血流量的傳感器（圖2b），測量壓力的傳感器（圖2d）和測量溫度的傳感器（圖2f），用于采集數據。

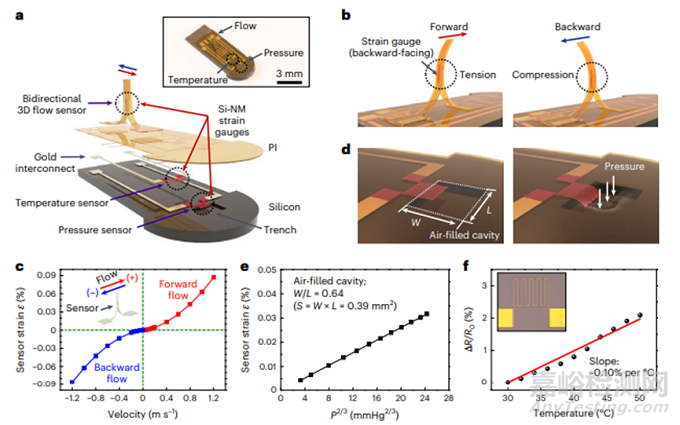

圖 傳感模塊結構圖
無線電子模塊主要用于實現兩項功能。一是為整個內部系統供電。由于電池供電的植入物壽命有限，需要通過手術來更換或給電池充電，且具有一定的風險性。因此研究團隊放棄了電池供電的設計，使用WRT系統來為整個內部系統無線供電。（圖3d中的RX線圈）。二是實現數據傳輸。體內部分傳感器的電阻數據由AFE電路進行處理（圖3d中的AFE電路），然后通過BLE無線傳輸?shù)酵獠康娘@示設備。（圖3d中的BLE SoC）。另外由于兩模塊之間通過柔性導線相連，因此只需要傳感器進入到血管部分，無限電子模塊可以位于體表淺層部分。

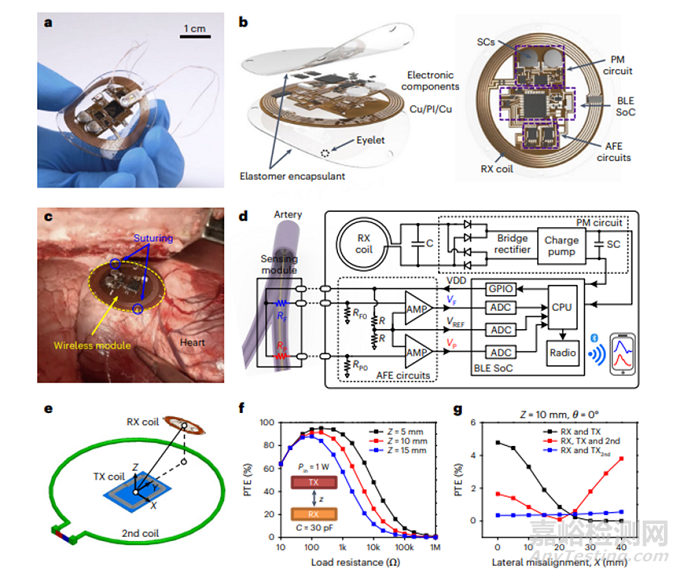

圖 無線電子模塊示意圖
可穿戴設備包含兩個子系統，一個是定制的用戶界面，用于接收植入系統傳出的信號。用戶可以通過任何支持BLE通訊的移動設備（如手機或平板電腦）來實時監控自己的信息。另一部分是外部WPT系統，包括電池、充電電路和發射線圈（圖1c中的TX線圈）。用于給植入系統供電。用戶可將外部WPT系統放在襯衫或內衣的口袋里，保持內外線圈對齊，便于供電。
系統的整體運作原理為，WPT系統為植入設備進行供電，系統啟動。傳感器采集血管內血流數據，傳輸會無線電子模塊，模塊將數據處理后經過藍牙傳輸發送至移動設備，然后系統進入睡眠狀態，直到下一個監測周期。
此前也有許多研究團隊對可植入無線血流動力學監測設備進行過研究。本研究的優化之處在于，使用了BLE通信取代了傳統的NFC通信，因為BLE有更遠的工作距離。BLE芯片功耗更低，本研究中的系統，在不運行時整體處于睡眠狀態，僅在監測時開啟。并且可以通過系統設定來調控采樣周期。根據測試，這種動態模式可降低80%以上的能耗。
研究團隊將設備在人工心臟系統和豬體內進行了實驗，并進行了將傳感器附在血管支架上一同進入動物體內的測試，實驗得出與臨床血流動力學監測設備高度一致的數據。在未來的研究中，研究團隊會在穩定性和生物相容性方面進行深入研究，如控制表面特性的工程方法，如表面電荷、幾何形狀和潤濕性，可以進一步提高長期生物相容性，以克服血液凝固問題。具有功率效率和面積效率的WPT方法可以使設備植入體內深處而不受內部功率衰減的限制。
