本文就使用標準電阻法對耐壓測試儀進行功能檢查時電阻參數的確定以及校準、期間核查與功能檢查的區別與聯系的問題展開解析，如下文。
一、確定標準電阻參數時應考慮的因素
1、試驗的電壓值及其偏差
對于使用在檢驗室的耐壓測試儀，由于需要根據不同產品試驗條件的不同，比較頻繁地調整耐壓試驗時的電壓值，可以考慮使用固定的試驗電壓值來進行功能檢查，比如1500V。
對于使用在專用崗位的耐壓測試儀，可以根據專用崗位的實際試驗電壓值來進行功能檢查。
至于試驗電壓的偏差值，主要取決于耐壓測試儀本身顯示耐壓電壓值的電壓表的精度，比較常見的是5.0級。
2、動作電流及其偏差
對于使用在檢驗室的耐壓測試儀，由于需要根據不同產品試驗條件的不同，比較頻繁地設定耐壓試驗時的動作電流值，可以考慮使用固定的動作電流值來進行功能檢查，比如10mA。
對于使用在專用崗位的耐壓測試儀，可以根據專用崗位的實際要求的動作電流值來進行功能檢查。
至于動作電流的偏差值，主要取決于耐壓測試儀本身激發繼電器跳閘電流的制造偏差和漂移，是耐壓測試儀的技術參數之一，比較常見的也是5.0級精度。
3、標準電阻的功率
用于對耐壓測試儀進行功能檢查的標準電阻雖然經受的電流比較小，是mA級的，但是檢查時的電壓比較高，會消耗一定的功率，因此需要選擇能承受一定功率的電阻，避免電阻在正常使用中燒毀，或縮短使用壽命。
二、標準電阻參數的計算
1、標準電阻阻值的計算
在試驗電壓、動作電流及其偏差確定后，可以使用歐姆定律計算標準電阻的阻值。
需要注意的是，對于同樣一組試驗電壓、動作電流及偏差，需要計算兩個標準電阻阻值。一個是用它進行功能檢查時完好的耐壓測試儀不應報警的，標記為RO，一個是用它進行功能檢查時完好的耐壓測試儀應報警的，標記為RN。
下面以試驗電壓為1500V，動作電流為10mA，精度等級均為5.0級為例進行計算。
為了保證在功能檢查時完好的耐壓測試儀不報警，則標準電阻應該足夠大，因此有：
式中，
UU——考慮精度后試驗電壓的上限，單位為V；
IL ——考慮精度后動作電流的下限，單位為mA；
RO——功能檢查時，耐壓測試儀不應報警的電阻，單位為kV。
為了保證在功能檢查時完好的耐壓測試儀應報警，則標準電阻應該足夠小，因此有：
式中，
UL——考慮精度后試驗電壓的上限，單位為V；
IU ——考慮精度后動作電流的下限，單位為mA；
RN——功能檢查時，耐壓測試儀不應報警的電阻，單位為kV。
2、標準電阻功率的計算
標準電阻的功率可以根據功能檢查時的試驗電壓值和動作電流值簡單地用下式計算：
以前述試驗電壓為1500V，動作電流為10mA為例，代入公式（3）注意單位的量綱，可得：
三、標準電阻的選購
有了上述計算的基礎，就可以比較方便地選購標準電阻了。

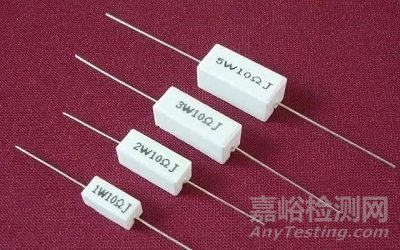

一是要考慮標準電阻能夠承受一定的功率，應選擇額定功率大于前述計算結果的電阻?？梢赃x購比較常見的水泥電阻（俗稱陶瓷電阻），參見下圖。
圖片來源于網絡
二是要注意標準電阻本身存在著制造偏差，盡可能在精度高些的產品中選擇。
再就是標準電阻都是按照優先數系進行生產的，不可能購買到與計算結果完全一致的電阻。因此，RO的標稱阻值應按照比計算結果略大的原則進行選擇，而RN的標稱阻值應按照比計算結果略小的原則進行選擇。
必要時，還可以通過將若干電阻串并聯來實現需要的阻值。
四、其它檢測設備功能檢查標準的確定
通過耐壓測試儀功能檢查用標準電阻參數的確定方法的示例，我們可以概括出確定用于檢驗設備功能檢查的標準的基本原則，那就是選用接近被測量合格與否臨界限值的兩個量值來對設備進行檢查。
比如，接地電阻測試儀是通過對被測產品的接地線段施加一個恒定電流（比如25A或10A），通過歐姆定律來計算接地電阻，通常接地電阻測試儀都給出了設備的測量精度等級，據此可以計算接地電阻測試儀功能檢查用電阻的阻值和功率。
功率測試儀通過試驗電壓和試驗電流的乘積計算，通常測試儀器也給出了功率測試的精度等級，據此也可以計算功率測試儀功能檢查用電阻的阻值和功率。
有些檢測儀器的被測量相對復雜，比如電機繞組的匝間絕緣測試儀，這時可以直接使用接近合格與否臨界值的兩個樣品來進行檢查。
五、功能檢查、期間核查與校準的區別和聯系
關于功能檢查、期間核查與校準的區別和聯系，本以為要費一番功夫來整理，正好看到中國合格評定國家認可委員會于2019年12月1日發布了CNAS-GL042《測量設備期間核查的方法指南》（以下簡稱《指南》）。
該文件給出了測量設備期間核查的一般要求、設備和期間核查的分類、設備計量特性期間核查的一般要求、設備準確性和其它計量特性的期間核查、設備功能的期間核查、相關示例等內容。適用于機構為保持對設備性能信心所實施的期間核查。廣大生產企業比較困惑的幾個問題有了更明確的答案。
1、什么是功能檢查、期間核查、校準？
《指南》給出了核查、期間核查、校準定義：
3.2 核查 checks
設備在投入使用前，按照規定程序驗證其功能或計量特性能否滿足方法要求或規定要求而進行的操作。
注 1：“方法要求”指機構開展某檢測/校準項目的方法對設備（功能或計量特性）的要求；
注 2：“規定要求”由機構根據使用需求和風險自己確定，通常嚴于“方法要求”。
3.3 期間核查 intermediate checks
設備在使用過程中或在相鄰兩次校準之間，按照規定程序驗證其功能或計量特性能否持續滿足方法要求或規定要求而進行的操作。
3.8 校準 calibration
在規定條件下的一組操作，其第一步是確定由測量標準提供的量值與相應示值之間的關系，第二步則是用此信息確定由示值獲得測量結果的關系，這里測量標準提供的量值與相應示值都具有測量不確定度。
注 1：校準可以用文字說明、校準函數、校準圖、校準曲線或校準表格的形式表示。某些情況下，可以包含示值的具有測量不確定度的修正值或修正因子。
注 2：校準不應與測量系統的調整（常被錯誤稱作“自校準”）相混淆，也不應與校準的驗證相混淆。
注 3：通常，只把上述定義中的第一步認為是校準。
從定義可知，我們平時說的“功能檢查”是“核查”和“期間核查”的其中一部分活動，即“設備在投入使用前、使用過程中或在相鄰兩次校準之間，按照規定程序驗證其功能能否持續滿足方法要求或規定要求而進行的操作” ，它與“核查”和“期間核查”的區別主要是未涉及計量特性的驗證。
2、哪些檢測設備需要校準？
《指南》將測量設備分為了A、B、C三類設備：
a) A類設備：檢測/校準方法對其有量值要求、需要校準的設備。該類設備的驗證采用校準的方式，驗證其計量特性是否符合方法要求，適用時，機構可在相鄰兩次校準之間對設備進行期間核查。
b)B類設備：檢測/校準方法對其有量值要求、無需校準（通過核查即可判定設備與方法要求的符合性），計量特性影響測量結果有效性的設備。該類設備的驗證采用核查的方式，核查其計量特性是否符合方法要求，期間核查方法與設備投入使用前的核查方法相同，是在使用過程中對設備進行的再核查。
c) C 類設備：檢測/校準方法對其無量值要求（無法校準），功能的正常性影響測量結果有效性的設備。該類設備的驗證同樣采用核查的方式，核查其功能是否符合方法要求，期間核查方法與設備投入使用前的核查方法相同，是在使用過程中對設備進行的再核查。
注：A類設備和B類設備也可能涉及設備功能的期間核查，如設備開機的正常性核查等。
《指南》的6.1.1進一步明確：
計量特性期間核查適用于A類設備和B 類設備：
a) 對于A類設備，機構可根據資源條件、風險和必要性決定是否對其進行核查。
b) 對于B類設備，期間核查適用于無計量溯源性要求、但有計量特性要求、在測量過程中起輔助作用、對測量結果的不確定度貢獻不大（如對測量結果的不確定度貢獻不大于10%）的設備。
以耐壓測試儀為例，儀器有試驗電壓、動作電流，甚至還有施加電壓的時間等量值要求，直接涉及對測量結果的判定，因此應列為A類設備，定期校準。
同時，因為耐壓測試儀具有報警功能，因此耐壓測試儀需要進行功能檢查。

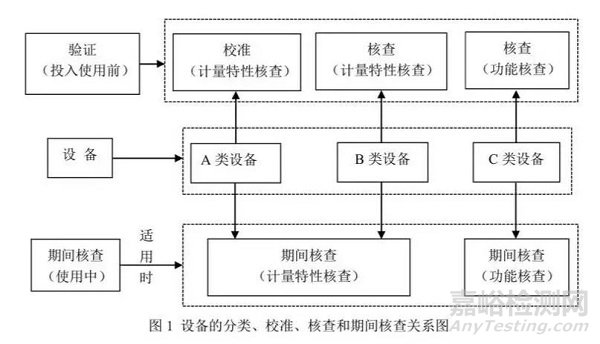

《指南》給出了設備的分類、校準、核查和期間核查的關系，如下圖：
3、檢驗設備是否必須進行計量特性期間核查？
根據《指南》規定，對于A類設備，機構可根據資源條件、風險和必要性決定是否對其進行計量特性期間核查。因此，在進行周期校準（包括內部校準）的基礎上，是否要對檢驗設備進行計量特性期間核查由企業根據自身實際情況確定。
4、使用標準電阻進行功能檢查能否代替計量特性期間核查？用于功能檢查的標準電阻是否需要定期校準？
根據前述標準電阻的計算方法可知，該標準電阻僅是針對報警功能檢查進行設計的，對阻值的準確度要求并不高，因此未能起到核查設備計量特性（包括準確性（或（示值）誤差）），因此不能代替計量特性期間核查，該標準電阻也不必定期校準。
5、使用標準電阻對耐壓測試儀進行功能檢查相比短接法有什么優點？
使用標準電阻對耐壓測試儀進行功能檢查，雖然未能取得計量特性核查的效果，但是，由于標準電阻值是根據特定的電壓值和動作電流計算得到，當電壓表、動作電流的示值與實際值偏差過大時也是可以發現的，因而比短接法更可取。
