針對極端低溫環境下航空發動機因滑油溫度過低產生無法起動的故障，本文面向全狀態飛機實驗室環境試驗，依據飛機運營的外場自然環境特征來分析實驗室環境的有效性，開展實驗室極端低溫環境下飛機發動機滑油系統的響應參數研究，從發動機試車起動和停發兩個階段分析滑油溫度的變化特征，通過分析發動機滑油溫度的上升段特征函數和下降段特征函數，確定了實驗室環境試驗冷浸透時間和飛機維護程序時間。經研究表明：在外場自然環境溫度和實驗室環境溫度的誤差為0.03%條件下，發動機吊掛的內外場環境溫度相差1.82%，即實驗室低溫條件下飛機發動機環境試驗數據具有有效性。在此基礎上，深入研究極端低溫環境對發動機滑油溫度的影響，基于發動機試車數據計算得到：低溫環境下發動機滑油系統經24.26min由初始狀態的最低溫度-36.03℃上升為全狀態運行的最高溫度74.92℃，并且當-40℃低溫環境下飛機停發且地面停放時間超過4.06h，發動機下次起動前需執行發動機預熱維護程序；同時發動機試車停發后滑油溫度由54.03℃經5.78h重新降至-36.03℃，可為整機環境試驗制定冷浸透時間提供依據，最終形成了低溫條件下飛機發動機滑油系統的環境響應分析方法，為全狀態飛機的實驗室環境試驗與低溫運行維護提供支撐。
引言
飛機航線覆蓋面積廣且運行/服役環境條件復雜，雖然航線已覆蓋大部分區域，但仍尚未覆蓋極寒地區且存在維護難等問題。無論是FAR還是CCAR適航條款，都含有類似CCAR.25.1309（a）款的要求，即航空器機載設備、系統及其安裝必須保證在各種可預期的運行條件下能完成預定功能。其中“可預期的運行條件”包括預期運行條件下的極端低溫環境，即需進行極端環境條件下飛機系統性能驗證，考核機場停放的飛機低溫冷浸透后再起動性能，這就要求飛機在研制和適航取證階段采用分析和試驗的方法，表征極端低溫環境下飛機系統性能符合性。
本文圍繞低溫下飛機系統的狀態響應問題，分析實驗室低溫環境的有效性，結合發動機滑油系統功能與原理，量化極端環境對飛機的影響，確定出飛機可承受的極端條件，再依據系統環境響應來優化全機環境試驗方案和飛機維護時間，為飛機運營安全和維護提供支撐。
飛機實驗室環境有效性分析
由于飛機外場環境試驗受限于自然界不可控的溫度條件，外場所遇到的最低溫度不能完全滿足適航條款的環境要求，這就需要引入實驗室氣候環境試驗，建立可控的氣候環境試驗條件，拓展飛機外場試驗環境來進行適航符合性驗證，但從外場環境試驗轉到實驗室環境試驗過程，需要建立在內外場試驗具有一致性的基礎上，因此本節圍繞實驗室環境的有效性進行分析。
1、飛機外場運營環境分析
根據外場百葉箱裝置測量結果，飛機外場環境試驗中環境溫度最低點為夜晚的-35℃，實際飛機外場試驗是在早晨的溫度回升階段進行的，故其機采設備測溫高于外部環境溫度，選取外場環境下飛機靜溫/總溫為-28.8℃。在此環境下，作為飛機的重要核心系統，發動機需滿足適航條款要求，即發動機能在特定低溫環境溫度下正常起動，因此發動機起動的耐受溫度邊界是整機環境試驗的重要參數。而發動機外部溫度傳感器安裝在吊掛上，并且吊掛環境溫度直接關聯著發動機燃油和液壓油的油液溫度，所以本小節圍繞發動機附近的吊掛外場環境溫度作為實驗室環境有效性的判據，其中外場環境試驗過程中，在飛機靜溫/總溫為-28.8℃時吊掛外場環境溫度均值為-31.9℃。
2、飛機實驗室環境與有效性分析
與外場環境試驗不同，根據外場百葉箱裝置測量結果，實驗室環境溫度最低點為-40℃。為了與外場環境條件保持一致，飛機實驗室環境試驗溫度點參照飛機外場靜溫/總溫（即-28.8℃）進行選取，因此將實驗室環境試驗溫度點選取在溫度上升階段，即靜溫/總溫為-28.79℃。在此實驗室環境試驗條件下，飛機吊掛環境溫度均值為-32.48℃，其溫度曲線如圖1所示。

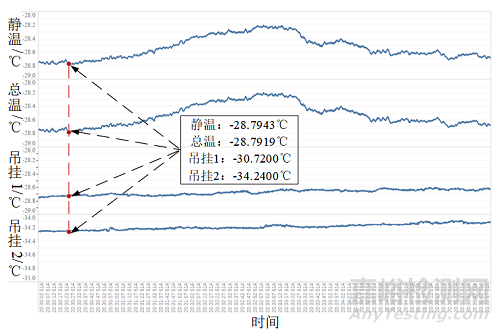

圖1 實驗室環境下吊掛環境溫度曲線
由于環境溫度點均在溫度上升階段，實驗室環境試驗下吊掛環境溫度與外場環境試驗下吊掛環境溫度均比相對應的靜溫/總溫低，兩者趨勢相同且誤差為1.82%，因此相比于飛機外場運營環境，飛機實驗室環境具有有效性。
低溫環境下發動機滑油系統的響應分析
在實驗室環境有效性的基礎上，結合適航符合性驗證和系統性能研發需求，針對飛機低溫停發再起動過程，研究極端低溫環境下發動機的環境響應規律，為編制整機環境試驗方案與執行飛機安全維護程序提供支撐。
作為飛機核心部件，航空發動機由眾多子系統構成。在眾多發動機子系統復雜工作過程中，滑油系統流經各子系統，傳走相對運動摩擦所產生的熱量和高溫零件傳給滑油的熱量，帶走零件磨損所產生的金屬屑等雜物。而飛機外部環境直接影響著滑油系統溫度，若滑油溫度過高，則起不到傳出系統熱量的功能；若系統滑油溫度過低，油液粘度會增大，供油壓力不足，導致發動機低溫?zé)o法啟動等問題，因此本節依據整機環境試驗，研究極端環境對發動機滑油系統的定量影響和變化趨勢，為飛機環境試驗和運營維護提供支撐。
整機環境試驗過程中，發動機試車起動試驗在-40℃環境下進行，此時滑油溫度均值為-36.03℃，本節分別從發動機試車起動時滑油溫度上升階段和停發時滑油溫度下降階段分析，并且為便于后續計算，將試驗時間序列經歸一化處理為自然數序列，每一個單位代表31ms。
1、發動機試車起動時滑油溫度特征分析
發動機試車起動時，滑油溫度隨之上升，根據滑油溫度試驗數據上升特點，采用冪函數形式和多項式形式進行數據擬合，如表1所示。

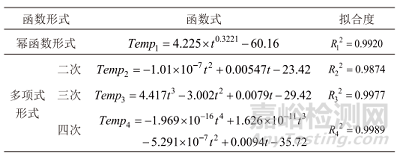

表1 發動機滑油溫度上升函數表
根據上述滑油溫度曲線擬合形式和擬合度可知，四種擬合形式的擬合度均大于0.98，且四次多項式形式的滑油溫度曲線擬合程度最高，但四次多項式函數曲線呈“∩”型或倒“∪”型，而發動機試車起動時滑油溫度試驗數據逐步上升且逼近收斂于一個溫度極值，即更符合冪函數特征，因此采用分段式擬合方法：四次多項式頂點前采用四次多項式形式進行擬合計算（如圖2所示），用來修正滑油溫度上升過程離散數據；四次多項式頂點后采用冪函數形式進行擬合計算（如圖3所示），用來計算滑油溫度最高點。

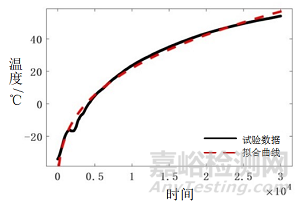

圖2 冪函數形式的滑油溫度上升函數曲線
圖3 四次多項式形式的滑油溫度上升函數曲線
根據上述分析可得極端溫度下發動機滑油溫度上升段曲線特征如圖4所示：在-40℃極端環境下發動機滑油最低溫度為-36.03℃，隨著發動機試車起動，滑油溫度逐漸升高，升至54.04℃前，滑油溫度上升規律更符合四次多項式形式擬合曲線；升至54.04℃后，滑油溫度上升規律更符合冪函數形式擬合曲線。

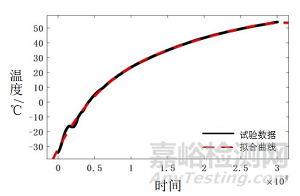

圖4 發動機滑油溫度上升規律
結合時間歸一化的原則：每一個單位等于31ms，依據冪函數特征分析滑油溫度上升后半段變化可知：
1)當發動機試車時滑油溫度由-36.03℃上升至54.04℃，實際實驗室試驗時間為15min。而根據滑油溫度函數曲線進行計算，滑油溫度上升至54.04℃所對應試驗時間坐標點為 ，結合歸一化原則可得，滑油溫度上升時間為864.35s，即14.41min，與實際試驗時間相差3.9%，同時驗證了滑油溫度函數曲線的精度。
2)當發動機全狀態運行后滑油溫度最高可達到74.92℃，所對應試驗時間坐標點為 ，結合歸一化原則可得，滑油溫度上升時間為1455.8s，即24.26min，表明在-40℃極端環境下，飛機發動機起動24.26min后滑油溫度由-36.03℃達到74.92℃，為飛機系統檢查和維護提供依據。
2、發動機停發時滑油溫度特征分析
飛機停發時滑油溫度隨之降低，根據滑油溫度試驗數據上升特點，采用冪函數形式和多項式形式進行數據擬合，計算結果如表2所示。
表2 發動機滑油溫度下降函數表
滑油溫度下降段函數曲線擬合度均大于0.99，且與上升段函數曲線形式的原理相同，因此同樣采用分段式擬合方法：四次多項式最低點前，采用四次多項式形式進行擬合計算（如圖5所示），用來修正滑油溫度下降過程離散數據；四次多項式最低點后，采用冪函數形式進行擬合計算（如圖6所示），用來計算滑油溫度最低點和到達時間。

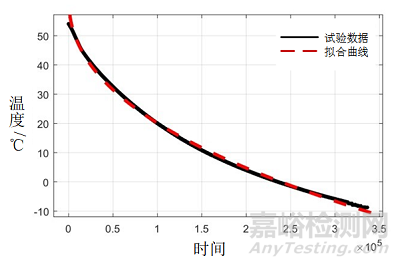

圖5 冪函數形式的滑油溫度下降階段函數曲線
圖6 四次多項式形式的滑油溫度下降階段函數曲線
由上述分析可得極端溫度下發動機滑油溫度下降段曲線特征如圖7所示：同樣在-40℃極端環境溫度下發動機停發后，滑油溫度隨之下降，降至-8.71℃前，滑油溫度下降規律更符合四次多項式形式擬合曲線；降至-8.71℃后，滑油溫度下降規律更符合冪函數形式擬合曲線。

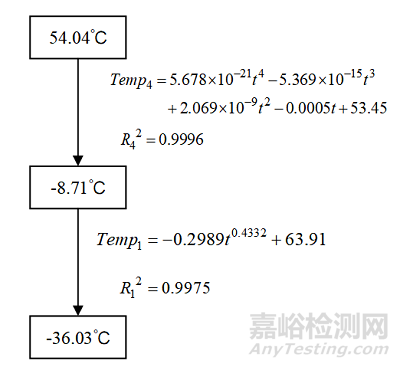

圖7 發動機滑油溫度下降規律
結合時間歸一化的原則：每一個單位等于31ms，依據四次多項式函數和冪函數特征分析滑油溫度下降后半段變化可知：
1)當滑油溫度由-54.04℃降至0℃時，所對應的時間坐標點為，表明滑油溫度降至0℃需要7413.65s，即2.06h，因此當飛機試車停發后，滑油溫度由54.03℃經2.06h后降為0℃。結合飛機維護手冊要求：發動機停發2小時且滑油溫度低于0℃時，下次發動機起動需執行發動機預熱維護程序，即發動機在-40℃環境下停發后，若停放超過4.06h，則需要執行發動機預熱維護程序，保障飛機系統安全運行；
2）當滑油溫度滑油溫度由-54.04℃重新降至-36.03℃時，所對應的時間坐標點為，表明滑油溫度降至-36.03℃所需時間為20809.68s，即5.78h，因此當發動機試車停發后，滑油溫度由54.03℃經5.78h后重新降至最低點-36.03℃，可依據該時間制定極端環境試驗的冷浸透時間，提高試驗精度和試驗效率。
結論
本文依據飛機外場環境特征，分析實驗室環境的有效性，從發動機起動和停發兩個狀態，研究航空發動機滑油系統的環境響應特征，提高極端低溫環境下全機環境試驗效率和飛機運營安全性，得到結論如下：
1)在外場環境溫度（-28.8℃）和實驗室環境溫度（-28.79℃）的誤差為0.03%條件下，相比于外場環境下發動機吊掛溫度（-31.9℃），實驗室環境下吊掛環境溫度為32.48℃，兩者相差1.82%，表明相比于飛機運營的外場自然環境，實驗室環境具有有效性；
2)以-40℃極端環境下發動機試車狀態為依據，計算出發動機全狀態運行后滑油溫度最高可達74.92℃，且由-36.03℃上升至74.92℃的時間為24.26min。發動機試車停發后，當飛機停放超過4.06h，達到發動機維護要求，則發動機下次啟動前需執行發動機預熱維護程序。并且試車停發后滑油溫度由54.03℃經5.78h重新降至-36.03℃，可為整機環境試驗制定冷浸透時間提供依據。
引用本文：田培強，王彬文，吳敬濤，鄧文亮，張惠，張亞娟.氣候?qū)嶒?yàn)室低溫環境下航空發動機滑油系統響應分析[J].環境技術,2023,41(01):34-38+57.
