摘 要：二極管作為無源器件，在電子電路中應用極其廣泛，它的正向?qū)ê头聪蚪刂故敲恳粋€(gè)電子工程師耳熟能詳?shù)奶匦浴Ｔ诤芏嗟膽?yīng)用中，反向截止特性不用考慮二極管的漏電流。在本例中，反向漏電流不再是一個默默的小卒，它嚴重影響輸出信號的正確性。本文詳細分析了漏電流產生影響的原理，并給出了幾種解決方法，并根據實際需求選擇了合適的方案。
1.故障現象：
公司在制作某工裝時，某端子本應輸出0~2V范圍內的低電平信號，用萬用表實際測量到的電壓是89V，而高電平有效范圍是77V~137.5V，低電平已經進入高電平的有效范圍，此問題亟待解決。
2.分析及處理：
工裝的相關功能：萬轉開關旋轉到“前”位置時，開關的2腳輸出高電平;旋轉到“后”位置時，開關的4腳輸出高電平;旋轉到“全”位置時2腳、4腳都輸出高電平。

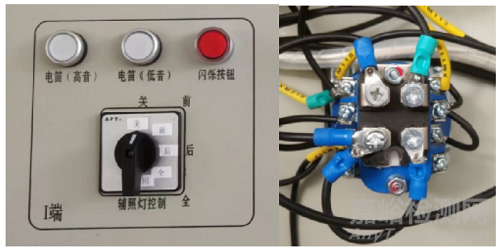

圖一 萬轉開關的“前”、“后”、“全”位置(左)背后的各引腳(右)
2.1原理分析：
為了看著一目了然，現將原理簡化并繪出如下：

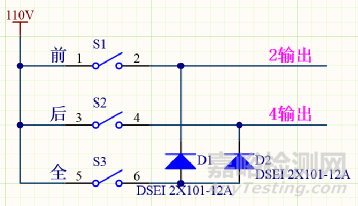

圖二
開關S1閉合表示萬轉開關打到了“前”位，S2閉合表示打到了“后”位，S3閉合表示打到了“全”位(整個過程只會有一個開關閉合)。S1閉合時，2輸出應該是110V，二極管D1反向截止，4輸出應為0V;S2閉合時， 4輸出應為110V，二極管D2反向截止，2輸出應為0V;S3閉合時，二極管D1和D2正向?qū)ǎ?輸出、4輸出都為110V。
實際測量到的結果是這樣的：當S1閉合時，2輸出用萬用表測量到是110V，這個沒問題，但是本應是0V的4輸出端卻測量到了89V的電壓!同樣，當S2閉合，4輸出測量到110V的同時，本應是0V的2輸出也測量到了89V的電壓。
2.2故障原因分析：
面對這個問題，作者曾經認為萬轉開關被損壞了，于是畫出了類似圖二的開關部位簡化原理圖準備分析，當畫完二極管時，突然想到二極管理想和現實之間的差距：二極管反向截止時是會悄悄放點“水”的，就是說二極管雖然截止了，但它的特性是存在很輕微漏電流的,這也是半導體材料本身的特性所決定的：反向偏置后電流很小且只能無限接近于零。
為了確定這個漏電流，作者查找了DSEI2X101-12A二極管的手冊，相關漏電流說明見下圖紅框所示。
常溫下施加1200V反向電壓，漏電流達到3mA，反向漏電流會隨著電壓的增加而不斷增加,而這個工裝里我們的電壓條件是110V，手冊里并沒有給出對應的漏電流，作者實際測試了一下。將二極管和萬用表電流檔串聯，用電源施加DC110V的電壓，萬用表顯示漏電流是11.2uA(環溫21.8℃/濕度35%)。那么可以計算出二極管的等效電阻Rd：
Rd = 110V÷11.2uA = 9.82MΩ
作者又用第二塊萬用表測量了當前萬用表電壓檔的阻值，為10MΩ。當用萬用表測量電壓時，相當于把萬用表自身的阻值串聯到了電路中，必然會產生分壓的效果。這也是為什么測電壓時萬用表內阻越大越好的原因。作為內阻有10MΩ理想中的萬用表，在二極管11.2uA的小電流下，被拉回了現實。萬轉開關S1閉合后的等效電路(S2閉合等效電路同理，這里不再贅述)如圖三。
圖三
從圖三中可以看出，2輸出端口是正常的110V。4輸出端口在沒有測量時是懸空狀態，R1相當于是無窮大的電阻，根據電阻分壓原理，這時4輸出端口也應該是110V的電壓。但是我們用萬用表測量電壓時，會把萬用表的內阻引入電路，若是不同內阻的萬用表，測量到的電壓也會不同。用作者手中內阻10MΩ的萬用表，4輸出端口的電壓理論計算如下：
4輸出端口電壓 = R1/(Rd+R1)×110V =55.5V
因?yàn)镈的正向?qū)▔航翟谶@里占比很小，計算忽略了它的導通壓降。有人說了，55.5V和89V差距還有很大啊!這是因?yàn)楣ぱb還有其他電路和Rd是并聯關系，如果把其他電路的等效電阻算入的話，Rd會變小，所以測量結果必然是大于55.5V的。
2.3故障處理方法：
理論上講通了，解決問題就有方向了。既然說端口懸空又有漏電流，電阻分壓的原因?qū)е螺敵霾徽_的電壓信號，那么我們就把這個懸空端口用合適的電阻下拉到地，給它一個確定的阻值。作者使用了130K的電阻把2輸出、4輸出端口與地連接，S1閉合后，4輸出端口電壓變成了1V;S2閉合后，2輸出端口電壓變成了0.8V，滿足輸出低電平的要求。原理圖參見圖4。
圖4 增加的下拉電阻
解決這個問題，還有兩個方案?jìng)溥x。其一是更換新型號的萬轉開關，三擋選擇時，直接與110V連接或者斷開，需要輸出低電平的端口在電氣上就完全和110V隔離，這個方案需要重新采購，生產周期變長，且新型號的萬轉開關價格高一些，會增加成本。
第二個方案是更換漏電流更小的二極管。同樣需要采購，增加生產周期。作者利用已有的材料，在盡量少增加成本和不改變生產周期的前提下，選擇了前述的方案。
3.結語：
二極管作為應用極其廣泛的電子元件，每個電子產品中幾乎都能看到它的身影。作為常用的導通、截止器件，它的反向漏電流在某些情況下是需要認真考慮的。本文通過實際應用，描述了故障現象，詳細分析了原理，結合理論計算，分析了漏電流的產生的問題。最終給出了幾種解決方案，并結合現場實際，選擇了合適的方案。
