碳/碳復合材料(c-c composite or carbon-carbon composite material，簡稱：C/C復合材料)是碳纖維及其織物增強的碳基體復合材料。具有低密度(<2.0g/cm3)、高強度、高比模量、高導熱性、低膨脹系數、摩擦性能好，以及抗熱沖擊性能好、尺寸穩定性高等優點。
C/C復合材料種類多，性能各異，它們?nèi)绾伪碚髂兀勘疚慕o大家介紹幾種常見表征方法。
1.掃描電子顯微鏡（SEM）
C/C-Cuf復合材料、C/C-Cu復合材料和純碳帶在各自的基體中都表現出緊湊結構，圖b、e顯示純碳帶在基體中具有均勻的微觀結構，有許多直徑超過20µm的孔隙。圖c、f顯示c/c-Cu復合材料由碳纖維、樹脂碳（深色區域）和銅合金（淺色區域）組成。
圖1：C/C-Cuf復合材料、C/C-Cu復合材料和純碳帶SEM圖像
2.透射電子顯微鏡（TEM）
通過TEM研究GNs在CNTs表面的生長過程，a顯示了CNT表面的典型TEM圖像，表明CNT具有多層結構和良好的結晶度。在CF-CNT-GN-30中，CNT壁中觀察到納米缺口（b、c黃色星形）是GN的生長核，生長形成GN和CNT基底之間的共價鍵。d中觀察到不同尺寸的GNs，表明在整個生長階段都存在成核反應。在CF-CNT-GN-60中的CNT的石墨壁處顯示出許多蝕刻坑（e、f），CF-CNT-GN-120中CNT襯底被嚴重蝕刻和破壞，部分CNT消失，在反應的后期，許多交織的GNs完全覆蓋CNT，形成狼牙棒狀的雜化CNT-GN雜化結構（h、i），CNT-GN-90最有可能制備具有高力學性能的CNT-GN-C/C復合材料。
圖2：CF-CNT-GN雜化預制件的TEM圖像 CNT; (b, c) CF-CNT-GN-30; (def) CF-CNT-GN-60; (g) CF-CNT-GN-90 ；(h, i) CF-CNT-GN-120
3. 偏光顯微鏡（PLM）
采用PLM研究CNT-C/C和CNT-GN-C/C復合材料的拋光橫截面，對于熱解碳（PyC）晶粒尺寸大得多的CNT-C-C復合材料，可以觀察到直的晶界。相CNT-GN-C/C復合材料中的PyC具有較小的晶粒尺寸和較短的彎曲晶界。CNT-C/C的PyC結晶尺寸明顯大于CNT-GN-C/C復合材料的PyC晶粒尺寸，表明CNT-GN-C/C復合材料中存在細化的基體。
圖3：CNT-C/C和CNT-GN-C/C復合材料橫截面PLM圖像
4. 拉曼光譜（Raman）

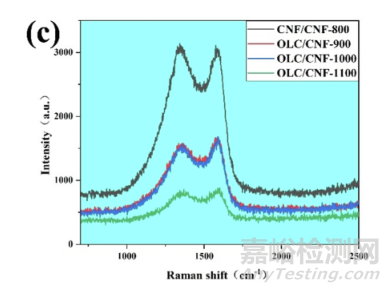

圖中顯示了洋蔥狀碳OLC/CNF膜在不同碳化溫度下的拉曼光譜結果。所有樣品分別在1350 cm−1和1580 cm−1附近具有明顯的D峰和G峰（sp2雜交的特征峰，其存在表明材料中存在石墨結構）。
圖4：拉曼光譜圖
5.傅里葉紅外光譜（FTIR）

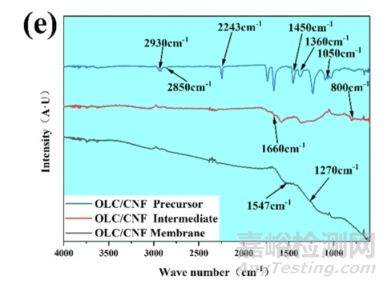

使用傅里葉紅外光譜儀分析OLC/CNF前體、OLC/CNF-中間體和OLC/CNF.膜的化學官能團。OLC/CNF前體的特征峰為–CN、–CH和–CH2，在紅外光譜中分別位于2243–2240 cm−1、2940 cm−1、2850 cm−1、1450 cm−1和1360 cm−1和1050 cm−1處（見圖S7）。預氧化后，位于2243 cm−1的–CN官能團逐漸消失，取而代之的是位于約1660 cm−1處的–C–C–。由于–C–C–的出現，1450 cm−1處的–CH2逐漸消失（非常微弱）。
800cm−1處出現一個微弱的峰值，碳原子開始重組。此時，OLC/CNF前體轉化為OLC/CNF中間體，碳化過程中，隨著溫度的升高，官能團僅保留在1547cm−1（–C–C–）和1270 cm−1（-C–C-），碳化基本完成。碳化溫度達到1100℃時，所有官能團特征峰幾乎消失，表明碳化已經完成。OLC/CNF中間體轉變?yōu)镺LC/CNF膜。
圖5：OLC/CNF前體、OLC/CNF-中間體和OLC/CNF.膜的FTIR圖
6.X射線光電子能譜(XPS)

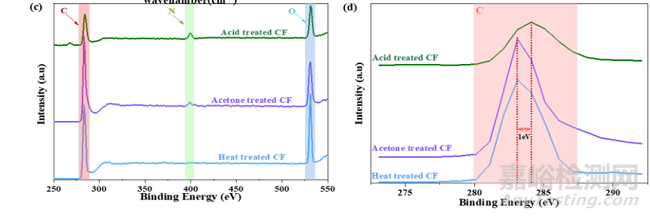

酸處理樣品的碳原子結合能增加了1eV，表明纖維表面的碳原子在酸處理后形成C-O鍵和C-H鍵。
圖6：全光譜XPS及C元素的XPS光譜
7.X射線衍射（XRD）
G/CFF-50峰值在25.8?處，26.88?處的衍射峰是石墨化之前石墨預浸料中的石墨，石墨化后的衍射峰位置為26.58?，44.7?， 和54.7?，對應于石墨的（0 0 2）、（0 0 3）和（0 0 4）晶相。高溫石墨化導致前體的晶體重構，晶格間距減小，從而合成了C/C復合材料。具有不同CF質量分?jǐn)?shù)的樣品對應的衍射峰強度不同，總體趨勢是先增加后略有減少。
圖7：石墨化前后G/CFF預成型體的XRD圖譜
8.X射線探傷

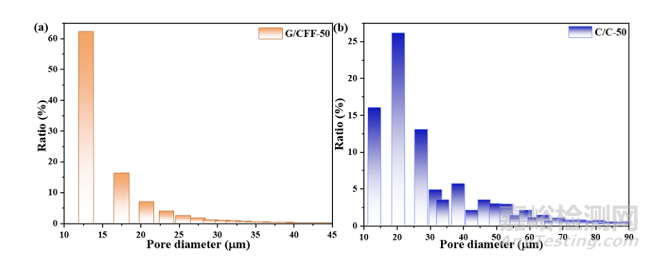

X射線斷層掃描對孔分布及孔徑分析，G/CFF-50的孔徑主要在13µm左右，這種尺寸的孔徑數量約占62%。C/C-50孔徑分布在13、20和27µm左右，該尺寸的孔徑數量分別約占15%、26%和13%。G/CFF-50的孔體積約占整個樣品的1.65%，而C/C-50的孔容積約占3.47%，X射線結果表明，高溫石墨化會導致孔隙膨脹，導致樣品密度降低，但熱等靜壓可以有效抑制孔隙膨脹。
圖8：（a）G/CFF-50、（b）C/C-50孔徑統計
9.比表面積及孔徑分析(BET)

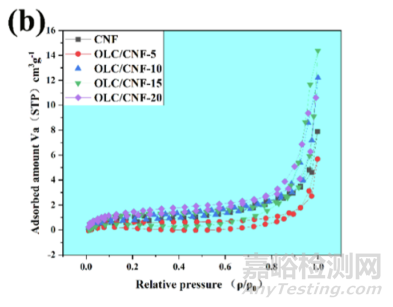

OLC/CNF前體的吸附和解吸曲線顯示出可逆的III型等溫線，造成這種情況的主要原因是無孔氣體吸附等溫線。
圖9：OLC/CNF中間體的吸附和解吸曲線
10.納米壓痕
采用納米壓痕試驗研究CNT-GN-C/C、CNT-C/C力學性能和典型的深度-載荷曲線。CNT-C/C的壓痕深度更深，CNT-GN-C/C的彈性模量更大，表明CNT-GN-C/C基體的內聚力和承載能力增加。
圖10：納米壓痕的典型載荷-深度曲線
11.常規力學性能（萬能試驗機）

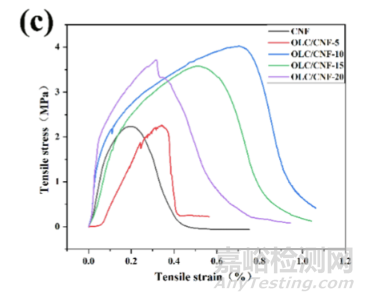

OLC/CNF的拉伸應力和拉伸應變隨著OLC含量的增加而前兆增加。當OLC的添加量為10wt%時，拉伸應力達到其最高值（3.9MPa）。
圖11：OLC/CNF拉伸測試
12.熱膨脹系數（CTE）

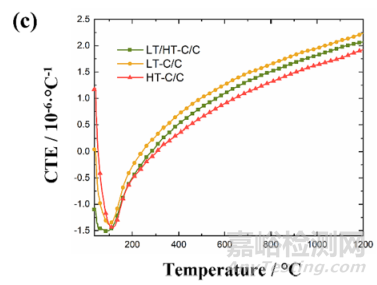

HT-C/Cs的CTE最低，LT-C/C復合材料的CTE最高。LT/HT-C/C復合材料CTE接近LT-C/C和HT-C/C的平均CTE。
圖12：具有不同改性工藝的C/Cs的CTE
13.熱導率

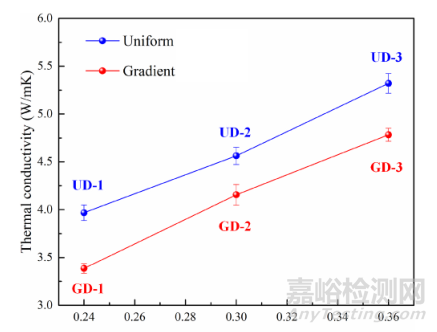

UD-3的最高熱導率為5.321W/（m•K），GD-1的最低熱導率為3.385W/（m·K）。
圖13：梯度和均勻C/C復合材料的的平面外熱導率
14.氧乙炔燒蝕

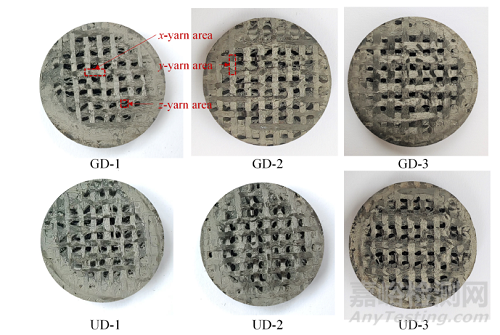

所有樣品的中心都被強烈燒蝕，而邊緣完好，燒蝕中心表面的最高溫度在1958℃-2060℃之間。GD-3的最低質量消融率和線性消融率分別為0.0055g/s和0.0145mm/s。UD-1的最高質量消融率和線性消融率分別為0.0112 g/s和0.0350 mm/s。在相同的纖維體積分?jǐn)?shù)下，梯度復合材料的燒蝕速率低于均勻復合材料。
圖14.燒蝕后C/C復合材料的宏觀形貌

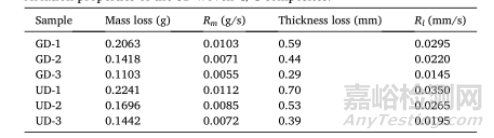

表1:三維編織C/C復合材料的燒蝕性能
參考文獻
[1] PeiWang,FengminyuXie,David Wexler,Jian Yin,Hongbo Z h a n g ,Hongtao Zhu.Tribological be ha viors of copper modified ca rb on /carbon co mp osit es for pantograph strip under electric cur rentconditions[J].Tribology International,2023.
[2] Liyuan Han , Caixiang Xiao , Qiang Song, Xuemin Yin , Wei Li , K e zhi Li , Yunyu Li.Nanoin ter face effect of graphene on ca rb onnanotube reinforcedcarbon/carbon comp osites[J]. Carbon , Carbon 190 (2022) 422-429.
[3] Ze-yu Guo , He-Dong Huang , Ding Nan , etc .Preparation an delectrothermal performance of o nion-like carbon/c arbonna nofibre composite f il m[J ].Chemical Physics Letters,2023.
[4] Shen Qingliang , Yang Guangmeng , Xiao Ca ixiang , Li Hejun , Song Qiang , Lu Jinhua,M.W. Fu . Control of multi-scale crack ing for improvement of the reliability of carbon/carbon compos ites via design of interlaminar stress[J].Composite Structures , 2 97(2022)115985.
[5] Maojun Li , Xiaoyang Jiang, Yajie Chen, Xujing Yang.Hole surf ace morphology and tool wear me c hanisms during cutting 3D c ar bon/carbon composites using diamond core drill[ J].Cer a m i cs International, 49(2023)6378-6388.
[6] Johannes Reiner, Darren Narain, Peng Zhang, Emmanuel A. Flores-Johnson ,Ondrej M ura nsky. Pr ogres sivefracture testin g of Carbon–Carbon composites [J].Ce ramic sInternational, 49 ( 2 023)6451-6458.
[7] Yang Liu , Zhongde Shan , Zhigang Lv , Zheng Sun , Wudi Du. Research on the thermal co nduc tivity and ablation perform ance of gradient 3D woven carbon/carbon composite[J].Cerami c s International,2023.
[8] Zhufeng Hu , Yuchen Tong , Min Wang , Junbo Xu b , Chao Y ang. Rapid and low-cost carbon/carbon composites by using g raphite slurryim pregnated prepregs[J].43(2023)4363-4373.
[9] Hui Wang,Ritian Ji, Guangming Xiao, Zhiguo Q u.Pore scale visualization of thermal-fluid-structural evolution in the ablat i o n of carbon/carboncomposites[J].Aerospace Science and Tec h n ology,130( 2022)107924.
