利用超聲波檢查組織的生物力學特性可以幫助檢測和管理病理生理狀況，跟蹤病變的演變和評估康復進展。加州大學圣迭戈分校（University of California, San Diego）的工程師已經開發出一種可拉伸的超聲波貼片陣列，能以0.5毫米的空間分辨率對人體皮膚表面以下4厘米深的組織進行連續、非侵入性的三維成像。相關研究于近日發表在《Nature Biomedical Engineering》。
“我們發明了一種可穿戴設備，可以頻繁評估人體組織的硬度，” Xu實驗室的博士后研究員和作者之一Hongjie Hu說道。“特別地，我們將超聲元件陣列集成到軟彈性基體中，并使用波浪形蛇形可拉伸電極將這些元件連接起來，使設備能夠貼合人體皮膚，對組織硬度進行序列評估。”
彈性成像監測系統可以為深層組織機械特性的串行、非侵入性和三維映射。這有幾個關鍵應用：
a.在醫學研究中，病理組織的序列數據可以提供關于疾病進展的重要信息，例如癌癥通常會導致細胞變硬。
b.監測肌肉、肌腱和韌帶可以幫助診斷和治療運動損傷。
c.目前用于治療肝臟和心血管疾病的方法，以及某些化療藥物可能會影響組織硬度。連續的彈性成像可以幫助評估這些藥物的療效和遞送方式。這可能有助于創建新型的治療方法。
除了監測癌細胞組織外，這項技術還可應用于其他場景：
a.監測肝硬化和肝炎。通過使用這項技術評估肝纖維化的嚴重程度，醫療專業人員可以準確地跟蹤疾病的進展，并確定最合適的治療方案。
b.評估肌肉骨骼疾病，如肌腱炎、網球肘和腕管綜合癥。通過監測組織硬度的變化，這項技術可以為這些疾病的進展提供有價值的見解，使醫生能夠?yàn)榛颊咧贫▊€(gè)性化的治療計劃。
c.診斷和監測心肌缺血。通過監測動脈壁的彈性，醫生可以識別疾病的早期跡象，并及時干預，防止進一步損害。
人類遲發性肌肉酸痛的多位點定位和連續監測 | Hongjie Hu et al.
Xu實驗室將原本是固定和便攜的設備變得具有可伸縮和可穿戴性，推動了醫療監測領域的轉型。可穿戴超聲貼片實現了傳統超聲檢測的功能，并突破了傳統超聲技術的限制，例如單次測試、僅在醫院內測試和需要工作人員操作等。“這使患者能夠隨時隨地連續監測其健康狀況，” Hongjie Hu表示。
這有助于減少誤診和死亡，同時通過提供一種非侵入性和低成本的替代傳統診斷程序的方法，顯著降低成本。“這股新的可穿戴超聲技術浪潮正在推動醫療監測領域的轉型，改善患者的預后，降低醫療成本，促進點-醫療診斷的廣泛采用，” Xu實驗室的訪問學生和作者之一Yuxiang Ma表示。“隨著這項技術的不斷發展，我們可能會看到醫學影像和醫療監測領域的更加重大的進展。”
相關研究于近日發表在雜志《Nature Biomedical Engineering》上，題為：Stretchable ultrasonic arrays for the three-dimensional mapping of the modulus of deep tissue。
1、它是如何工作的

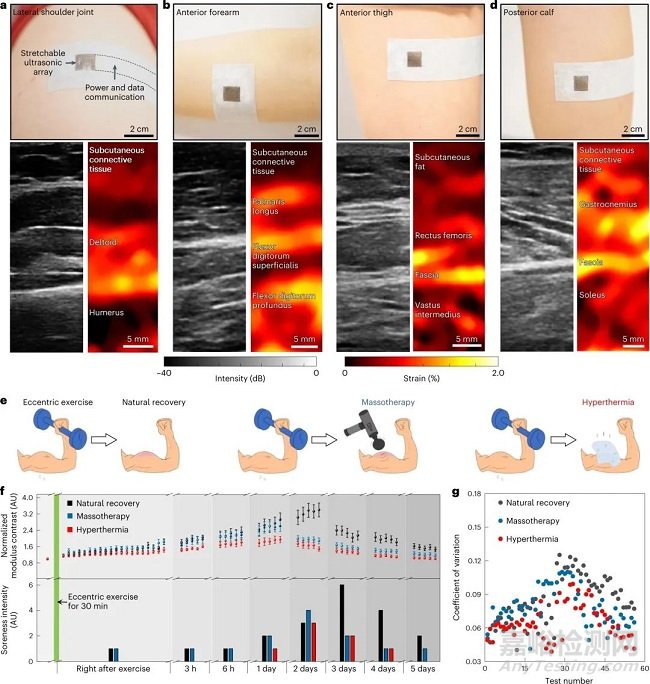

該裝置與人體皮膚相適應并與之產生聲學耦合，從而可以進行經由磁共振彈性成像驗證的精確彈性成像。在測試中，該裝置用于對離體組織的楊氏模量進行三維分布映射，以檢測志愿者肌肉在酸痛發生前的微觀結構損傷，并在物理治療期間監測肌肉損傷的動態恢復過程。
“我們選擇3 MHz作為超聲換能器的中心頻率，”胡洪杰說。“因?yàn)橹行念l率越高，空間分辨率越高，但超聲波在組織中的衰減越強，3 MHz既滿足了高空間分辨率的要求，又具有出色的組織穿透能力。”
該裝置由一個16 x 16的陣列組成。每個元件由一個1-3復合元件和一個背襯層組成，背襯層采用銀-環氧復合材料設計，用于吸收過度振動，擴展帶寬并提高軸向分辨率。
“我們選擇了800μm的間距-即相鄰兩個元素中心之間的距離，這足以產生高質量的圖像，最小化來自相鄰元素的干擾，并使整個裝置具有良好的可拉伸性。”該小組的另一名博士后研究員Xiaoxiang Gao表示。
規格：
尺寸：約23毫米x 20毫米x 0.8毫米
雙向可拉伸性：40％。
穿透深度：大于4厘米
最高信噪比：28.4分貝
空間分辨率：0.5毫米
對比度分辨率：1.74分貝

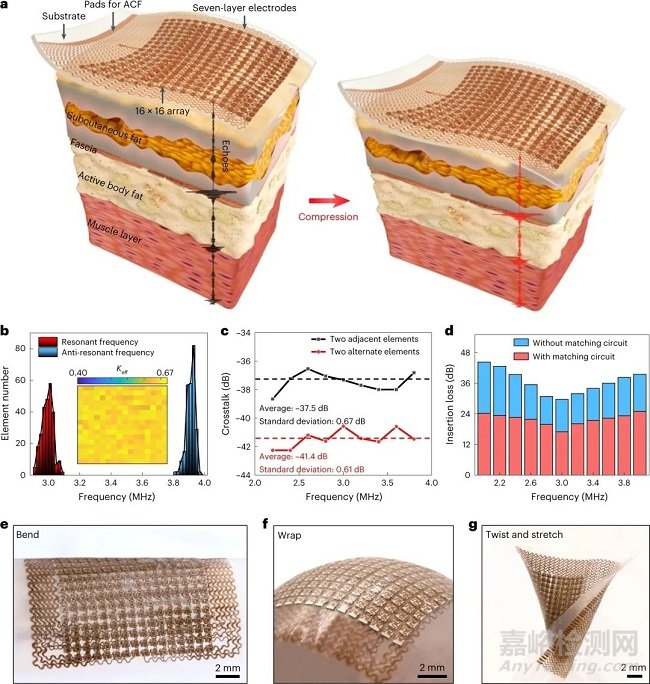

可伸縮超聲陣列的工作原理、設計與制造 | Hongjie Hu et al.

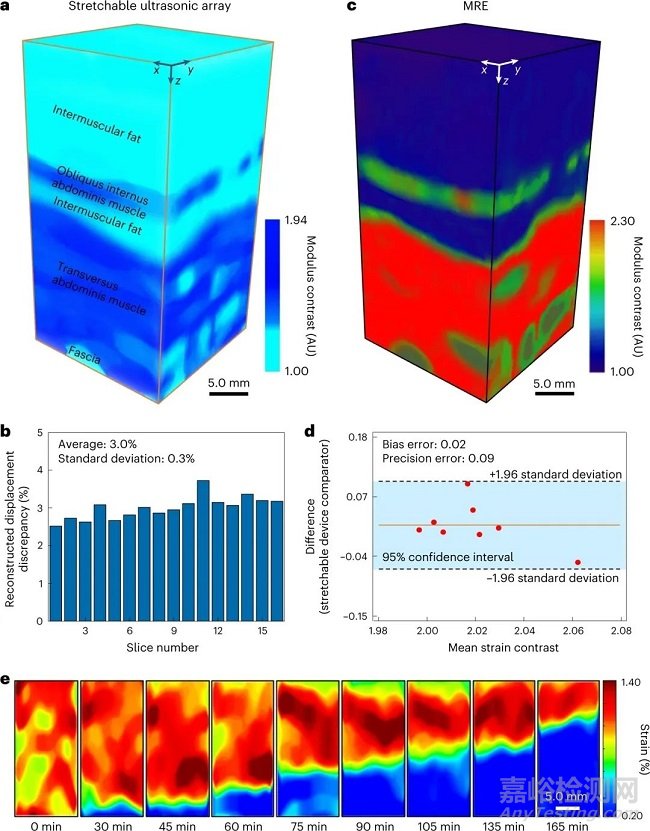

生物樣品的驗證和連續監測 | Hongjie Hu et al.
2、克服挑戰
這樣的技術必須通過超聲波記錄樣本中散射粒子的運動，并基于歸一化交叉相關算法計算其位移場。散射粒子的尺寸非常小，導致反射信號非常弱。要捕捉這樣微弱的信號需要極為敏感的技術。
現有的制造方法涉及高溫粘合，可能會對壓電材料中的環氧產生嚴重且不可逆的熱損傷。因此，傳感器元件的靈敏度會顯著降低。
“為了解決這些問題，我們開發了一種低溫粘合方法，” Hu說道。“我們用導電環氧代替焊膏，這樣可以在室溫下完成粘接而不會對元件造成任何損害。此外，我們用相干平面波合成模式替換了單平面波傳輸模式，這提供了更多的能量來提高信號強度，覆蓋整個樣本。通過使用這些策略，我們提高了設備的靈敏度，使其能夠良好地捕捉散射粒子的微弱信號。”
3、下一步工作
“我們可以在我們的裝置上安裝一層已知模量的彈性體，即所謂的校準層，以進一步獲得組織模量的定量絕對值，”賓夕法尼亞大學的博士后研究員、作者之一Dawei Song說道。“這種方法可以讓我們獲得更完整的組織機械特性信息，從而進一步提高超聲設備的診斷能力。”
此外，可以采用先進的光刻、粘貼和切割技術進一步優化陣列設計和制造，從而減小間距并擴展孔徑，實現更高的空間分辨率和更廣泛的超聲窗口。
“探索與醫生合作的機會，在診所尋求潛在的實際應用會更容易，” Xiaoxiang Gao說道。“我們的設備在高風險人群的密切監測方面顯示出巨大潛力，可以在緊急時刻及時進行干預。”

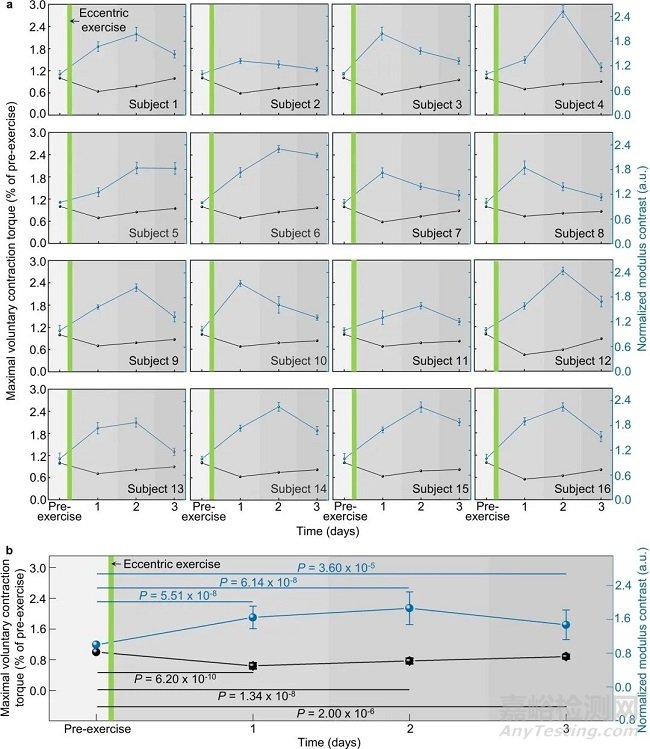

通過臨床標準方法使用較大樣本量進行驗證 | Hongjie Hu et al.
