為探討在膠囊用牛骨明膠質量控制中控制圖應用的可行性一——選擇膠囊用牛骨明膠檢驗過程所用的控制樣品，將凝凍強度作為檢驗指標，選擇單值X圖和移動極差Rm控制圖進行試驗。試驗結果表明將單值和移動極差控制圖應用于膠囊用牛骨明膠控制樣品凝凍強度檢驗，不僅可區分檢驗過程是否受控，而且能區分統計過程是否受控，還可保證當日所檢驗的膠囊用牛骨明膠檢驗結果的準確性，并為后續產品放行提供充分的依據，具有很強的實踐意義。
實驗室檢驗過程，檢驗指標總是波動的。波動分為正常波動和異常波動兩種。異常波動會影響到檢驗結論。因而，需要立即調查引起異常波動發生的可能原因并采取相應的措施予以解決。但整個調查過程是復雜的，因此會影響到檢驗效率?？刂茍D就是用圖形化來表示過程的數據，可直觀看出過程的變異情況。如果將控制圖引入到檢驗過程，檢驗人員只要將檢驗結果輸入，控制圖就能以圖表的形式將結果的趨勢呈現出來。因?yàn)槠洳僮骱唵吻倚蜗蠡?，常被用于?shí)驗室管理。實驗室可通過控制圖來判斷檢驗過程及檢驗結果是否處于控制狀態。通過觀察和分析控制圖所呈現的趨勢，判斷統計過程是否受控，是否需要采取措施[1-3]。
近年來，控制圖在不同實驗室領域的應用越來越廣泛，而關于其在膠囊用牛骨明膠檢驗質量控制中的應用，鮮有報道[4-7]。本文將對膠囊用牛骨明膠檢驗引入控制圖的方法加以研究，并對檢驗結果加以分析，為在膠囊用牛骨明膠生產企業質量控制中應用控制圖提供方法和依據。
1、實驗材料
1.1 儀器
凍力測試儀，JS-2，天津市國銘醫藥設備有限公司；制冷機，ZL-2，天津市國銘醫藥設備有限公司。
1.2 材料
膠囊用牛骨明膠控制樣品為公司自產，水分含量不超過13%，凝凍強度為200?Bloom g的半成品。
2、控制圖建立方法
2.1 選擇控制樣品
膠囊用牛骨明膠生產企業一般選擇其生產的半成品作為膠囊用牛骨明膠檢驗過程的控制樣品。也可購買相關機構的控制樣品。
2.2 確定控制圖的類型
一般認為，單值移動極差控制圖能更好地判斷質量控制結果 [8-9]。
膠囊用牛骨明膠生產企業在控制樣品檢驗過程所用的控制圖為單值X和移動極差Rm控制圖[10]。移動范圍是成對相鄰測量值之差的絕對值，即第一個和第二個測量值之差的絕對值，第二個和第三個測量值之差的絕對值，依此類推。利用移動極差，計算移動極差的平均值Rm,利用全部采集到的數據，計算總的平均值X，用于控制圖的構建。
X圖是以一個樣品，兩個平行樣檢驗結果的平均值繪制的，X圖不僅可用于監控控制值的系統效應，還可用于監控控制值的隨機效應。X圖表明的是控制樣品檢驗結果落在控制限內的情況。
Rm圖，極差(R)是指兩個或兩個以上，一個樣品，兩個平行樣分析結果的平均值中最大值和最小值之差。R圖表明的是檢驗結果的可重復性。
2.3 建立控制限
平均值（X）和移動極差均值（Rm）通過下式計算：
X=∑Xi/n, Xi=（Xi1+Xi2）/2 (Xi為重復測定的2次的均值)；
Rm=∑Rm/(n-1),Rmi=|Xi+1-Xi|，i=1,2，…，（n-1）；
式中：Xi為第i個檢驗值,Rmi為第i個移動極差；n為檢驗值的個數。
控制圖中：上控制界限用UCL表示、中心線用CL表示、下控制界限用LCL表示。
對于X圖：CL=X，UCL=X+2.660Rm，LCL=X -2.660Rm；
對于Rm圖：CL=Rm，UCL=3.267Rm，LCL=0。
2.4 制作控制圖模板

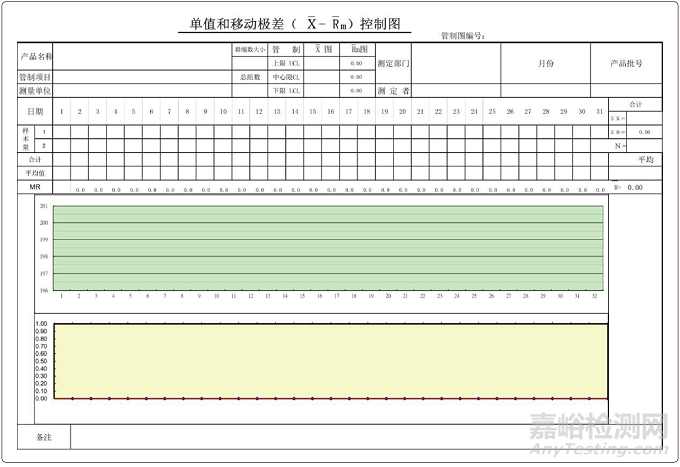

用EXCEL建立控制圖模板，將X圖和Rm圖分開制作。X圖在上面、Rm圖在下面，縱坐標分別為X和Rm，橫坐標為檢驗值序號，UCL、CL和LCL用不同顏色線條表示。單值和移動極差控制圖模板，如圖1所示。
圖1 單值和移動極差控制圖模板
2.5 確定控制分析頻度
生產企業確定每天正常檢驗為控制分析的頻度，即每天的膠囊用牛骨明膠控制樣品與當天需要檢驗的膠囊用牛骨明膠樣品一起進行檢驗。檢驗結束，將控制樣品的檢驗結果輸入到已確定項目的控制圖中。
檢驗人員根據X圖和Rm圖，進行判斷。一旦出現異常，及時報告QC主管，進行原因分析。
2.6 定期回顧
生產企業確定每個月對控制圖進行回顧，并且每年都對控制圖進行回顧。
3、控制圖的應用
采用單值X和移動極差Rm控制圖對控制樣的檢驗結果進行控制。將膠囊用牛骨明膠控制樣品與膠囊用牛骨明膠待檢驗樣品一起檢驗?zāi)齼鰪?qiáng)度[11-12]。
3.1 檢驗方法
按照《中華人民共和國藥典（2020年版 四部）》膠囊用牛骨明膠規定的凝凍強度檢驗方法進行檢驗。
3.2 檢驗結果
3.2.1 檢驗結果統計

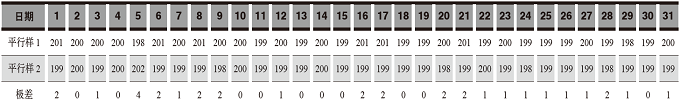

膠囊用牛骨明膠控制樣凝凍強度檢驗結果統計，見表1。
表1 膠囊用牛骨明膠控制樣凝凍強度檢驗結果統計
3.2.2 檢驗精密度統計
膠囊用牛骨明膠控制樣凝凍強度檢驗結果精密度統計，見表2。
表2 膠囊用牛骨明膠控制樣凝凍強度檢驗結果精密度統計
3.2.3 檢驗結果X圖

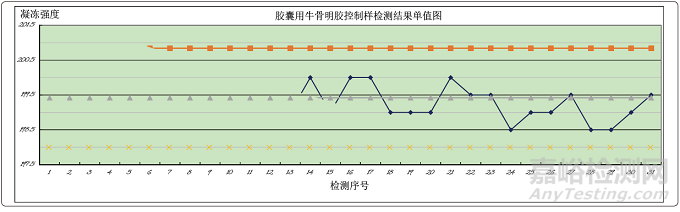

膠囊用明膠標準樣凝凍強度檢驗結果X圖，如圖2所示。
圖2 膠囊用明膠控制樣凝凍強度檢驗結果X 圖
3.2.4 檢驗結果Rm圖

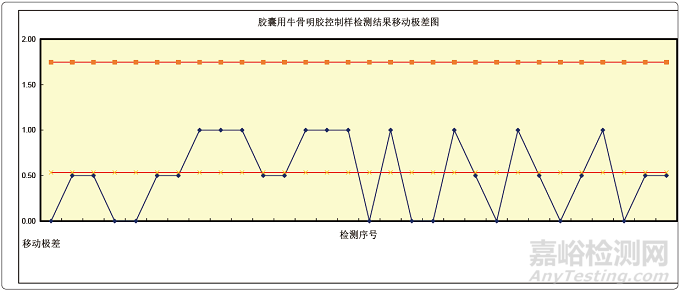

膠囊用明膠控制樣凝凍強度檢驗結果Rm圖，如圖3所示。
圖3 膠囊用明膠控制樣凝凍強度檢驗結果Rm 圖
3.3 標準
每天檢驗人員檢驗結束，應及時將控制樣的檢驗值輸入到已確定的X圖和Rm圖。
3.3.1 檢驗結果精密度標準
兩個平行樣凝凍強度檢驗結果，不僅都要在控制樣規格值的±20%以內，而且兩個平行樣檢驗結果的絕對差值不能超過10?Bloom g。
3.3.2 檢驗方法受控標準
若X圖和（或）Rm圖中檢驗結果超出控制圖上控制界限或控制圖下控制界限，即出現檢驗結果偏差（OOS），則說明檢驗過程不受控，不可報告結果。檢驗人員應報告主管，經批準后展開調查，查找檢驗過程異常的原因。
反之，若X圖和（或）Rm圖中檢驗結果在控制圖上控制界限或控制圖下控制界限，則說明檢驗過程受控，可以報告結果。
另外，若X圖和（或）Rm圖中檢驗結果均在控制圖上控制界限或控制圖下控制界限之間，但連續出現7個檢驗結果單調上升或單調下降，或者11個連續檢驗結果中有10個點出現在中心線的同一側，那么說明方法受控而統計失控。在這種情況下，可以報告結果，但問題可能在發展趨勢，即出現非期望結果（OOE）。實驗室應盡早發現重要的變化趨勢，以避免將來發生更為嚴重的問題。
3.4 結果分析
3.4.1 檢驗精密度分析
經過分析，膠囊用牛骨明膠控制樣凝凍強度的檢驗結果均在規格值200 Bloom g的±20%以內，即196～204?Bloom g內,且每次兩份供試品檢驗結果的絕對差值沒有超過10?Bloom g，其檢驗結果的精密度符合要求。
3.4.2 X圖分析
從圖1可以看出：膠囊用牛骨明膠控制樣凝凍強度的檢驗結果的均值都在控制圖上控制界限和下控制界限之間，說明檢驗過程受控。另外，膠囊用牛骨明膠控制樣凝凍強度的檢驗結果的均值，既沒有出現連續7個檢驗結果單調上升或單調下降，也沒有出現11個連續檢驗結果中有10個點出現在中心線的同一側，說明統計受控。
3.4.3 Rm圖分析
從圖2可以看出：膠囊用牛骨明膠控制樣凝凍強度的檢驗結果均值的移動極差均在控制圖上控制界限和控制圖下控制界限（0）之間，說明檢驗過程受控。另外，膠囊用牛骨明膠控制樣凝凍強度的檢驗結果的均值，既沒有出現連續7個檢驗結果單調上升或單調下降，也沒有出現11個連續檢驗結果中有10個點出現在中心線的同一側，說明統計受控。
3.5 結論
通過實驗結果可知：膠囊用牛骨明膠控制樣凝凍強度的檢驗結果不僅精密度符合既定的標準要求，而且檢驗過程受控，統計過程也受控。
4、結論與探討
膠囊用牛骨明膠生產企業，將單值和移動極差控制圖應用到膠囊用牛骨明膠控制樣品凝凍強度檢驗過程中，可有效識別檢驗過程是否存在OOS和OOE。
如果控制樣檢驗結果出現OOS，即檢驗過程失控，實驗室不能報告結果，應立即對檢驗過程展開調查，找出根本原因，并采取相應的措施；如果控制樣檢驗結果出現OOE，即檢驗過程受控，但統計過程失控，實驗室可以報告結果，但應盡早采取措施，避免更嚴重的問題出現；如果控制樣檢驗結果，不僅檢驗過程受控，而且統計過程受控，實驗室可以報告結果，且繼續保持。由此可以看出，膠囊用牛骨明膠生產企業實驗室將控制圖應用到控制樣凝凍強度的檢驗過程，不僅可區分檢驗過程是否受控，而且能區分統計過程是否受控，還可保證當日所檢驗的膠囊用牛骨明膠檢驗結果準確，并為后續產品放行提供充分的依據，具有很強的實踐意義。
基金項目：2022年度高校國內訪問工程師校企合作項目“制藥企業藥品質量管理體系差距分析與體系優化問題研究”（項目編號：FG2022005）
參考文獻
[1]張海燕.質量控制圖在實驗室質量管理中的要點分析[J].食品安全導刊，2019(20):34-35.
[2] 中國合格評定國家認可委員會. CNAS-CL01：2018檢測和校準實驗室能力認可準則[EB/OL].（2018-03-01）. https://www.cnas.org.cn/images/rkgf/sysrk/jbzz/2020/04/09/1586421694787081255.pdf.
[3] 中國合格評定國家認可委員會.CNAS-CL01-A002:2020檢測和校準實驗室能力認可準則在化學檢測領域的應用說明[EB/OL].（2020-12-18）.https://www.cnas.org.cn/images/rkgf/sysrk/rkyyzz/2020/12/18/1608283050314004567.pdf.
[4]國家市場監督管理總局，國家標準化管理委員會.中華人民共和國國家標準 控制圖第1部分：通用指南 ：GB/T 17989.1—2020[S].北京：中國標準出版社，2020.
[5]中國合格評定國家認可委員會.CNAS-GL027:2023化學分析實驗室內部質量控制指南——控制圖的應用[EB/OL]（2023-02-10）.https://www.cnas.org.cn/images/rkgf/sysrk/rkzn/2023/02/14/1676355841193046723.pdf.
[6]陳世鵬，陳世會.膠囊用牛骨明膠瘋牛病的控制[J].明膠科學與技術，2022(02):98-103.
[7]黃秀蓉，李偉紅，陳琳琳，等.控制圖在化妝品pH值檢測質量控制中的應用[J].日用化學品科學，2021，44(04):30-32.
[8]中華人民共和國國家質量監督檢驗檢疫總局，中國標準化管理委員會.實驗室質量控制利用統計質量保證和控制圖技術評價分析測量系統的性能：GB/T 27407-2010[S]. 北京：中國標準出版社，2011.
[9]祝文彩，季伙燕，王惠民.用單值-移動極差法建立HBsAg定量檢測室內質量控制圖[J].臨床檢驗雜志，2014,32(08):634-636.
[10]國家市場監督管理總局，國家標準化管理委員會. 控制圖 第 2 部分：常規控制圖：GB/T 17989.2-2020[S]. 北京：中國標準出版社，2011.
[11]國家藥典委員會.中華人民共和國藥典 2020年版 四部[M].北京：中國醫藥科技出版社，2020：720
[12]王丹丹，俞輝.《中國藥典》2020年版中膠囊用牛骨明膠標準注釋[J].中國藥品標準，2022，23(04):347-350.
