摘要：介紹了電磁兼容測量儀器的測量值——峰值和有效值，包括示波器、接收機等。接收機峰值檢波器測量得到的值是正弦波均方根值定標的峰值指示，介紹了測量值之間的相互關系。
電磁兼容測量儀器主要包括測量接收機、頻譜儀、示波器、電壓表等。
示波器的測量值有峰值、峰峰值、有效值、平均值等。
接收機根據選擇的檢波器不同，具有峰值檢波器、準峰值檢波器、平均值檢波器及均方根檢波器等。
GJB151B-2013《軍用設備和分系統電磁發射和敏感度要求與測量》4.3.10.1條目“檢波器”規定采用的是峰值檢波器，即：在整個頻域發射和敏感度測試中都應使用峰值檢波器。峰值檢波器在接收機通帶內檢測調制包絡的峰值。接收機用能產生相同峰值指示的正弦波的均方根值定標。當具有其它檢波方式的測量儀器（如示波器、非選頻電壓表或?qū)拵鰪娪嫷龋┯糜诿舾卸葴y試時，需對測試信號加以修正，以便將讀數修正為調制包絡峰值的等效均方根值。修正系數可以通過比較檢波器對有和無調制情況下具有相同峰值電平信號的響應來確定。
峰值檢波法是常用的交直流轉換電路之一。峰值檢波法構建的交直流轉換電路對交流信號進行半波或全波整流，再用充電電容保持整流輸出的脈動直流信號的峰值，得到較平緩的直流信號，直流信號的幅值就是被測交流信號的峰值，再利用被測信號的峰值與有效值的關系即可計算出被測信號的有效值。
對于同一個正弦信號，示波器在屏幕上顯示的是一個正弦波形，如圖1所示，接收機（或頻譜儀）在屏幕上顯示的是一根譜線，如圖2所示。

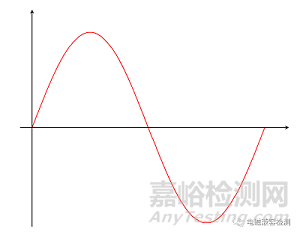

圖1 示波器顯示的正弦波形
圖2 接收機顯示的一根譜線
示波器可以測量峰值、峰峰值、有效值、平均值等，接收機峰值檢波器測量得到的值是正弦波均方根值定標的峰值指示。對于同一個正弦信號，對于示波器測量值和接收機測量值有下列關系，測量值相關關系示意圖如3所示，即示波器的測量峰值是接收機測量值的√2倍。接收機顯示的測量值是有效值。
Vpk=√2•Vrms
Vpk=π/2•Vavg
Vpk-pk=2•Vpk
式中：
Vpk——峰值
Vavg——平均值
Vpk-pk——峰峰值
圖3 測量值相互關系示意圖
