科學家已經開發出了可展開的電極陣列，可以通過頭骨上的一個小孔形成漏斗，并部署在大腦皮層上相對較大的表面上。這種軟機器人神經技術為微創皮質手術和與神經系統疾病(如運動和感覺缺陷)相關的應用開辟了有希望的途徑。研究成果于5月10日發表在《Science Robotics》雜志上。
Stephanie Lacour的專長是開發適應移動中的身體的柔性電極，提供與神經系統更可靠的連接。她的工作本質上是跨學科的。
因此，當一位神經外科醫生要求Lacour和她的團隊想出用于插入人類頭骨的微創電極時，他們想出了一個解決方案，充分利用了他們?cè)陧槕?yīng)性電極方面的專業知識，并受到軟機器人驅動的啟發。他們已經開發出了可展開電極陣列，可以通過頭骨上的一個小孔形成漏斗，并部署在大腦皮層上相對較大的表面上。這種軟機器人神經技術為微創皮質手術和與神經系統疾病(如運動和感覺缺陷)相關的應用開辟了有希望的途徑。相關成果于5月10日發表在《Science Robotics》雜志上，題為“Deployment of an electrocorticography system with a soft robotic actuator”。
1、可折疊的微型電極陣列
挑戰是什么？通過顱骨上的一個小孔插入一個大型皮質電極陣列，在顱骨和大腦表面之間約1毫米的空間內部署該設備--而不損害大腦。
"微創神經技術是提供高效、為患者量身定制療法的基本方法。"，Stéphanie Lacour表示，“我們需要設計一個能夠折疊的微型電極陣列，穿過頭骨上的一個小孔，然后部署在皮質上的一個平面上，然后我們結合了軟生物電子學和軟機器人學的概念”。
從其螺旋形手臂的形狀，到每個手臂在高度敏感的腦組織上的部署，這種新穎的、可展開的電極的每個方面都是巧妙的工程。
2、可展開電極陣列及其成功測試

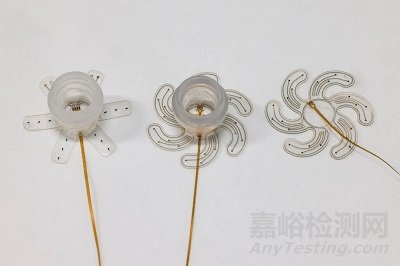

第一個原型包括一個電極陣列，它適合穿過一個直徑為2厘米的孔，但當展開時，延伸到一個直徑為4厘米的表面。它有6個螺旋形臂，以最大限度地?cái)U(kuò)大電極陣列的表面積，從而增加與大腦皮層接觸的電極數量。直臂會導致電極分布不均，與大腦接觸的表面積較少。
有點像一只螺旋形的蝴蝶在變態之前被復雜地?cái)D在它的繭里，電極陣列連同它的螺旋臂被整齊地折疊在一個圓柱形管內，即裝載器，準備通過頭骨上的小孔部署。

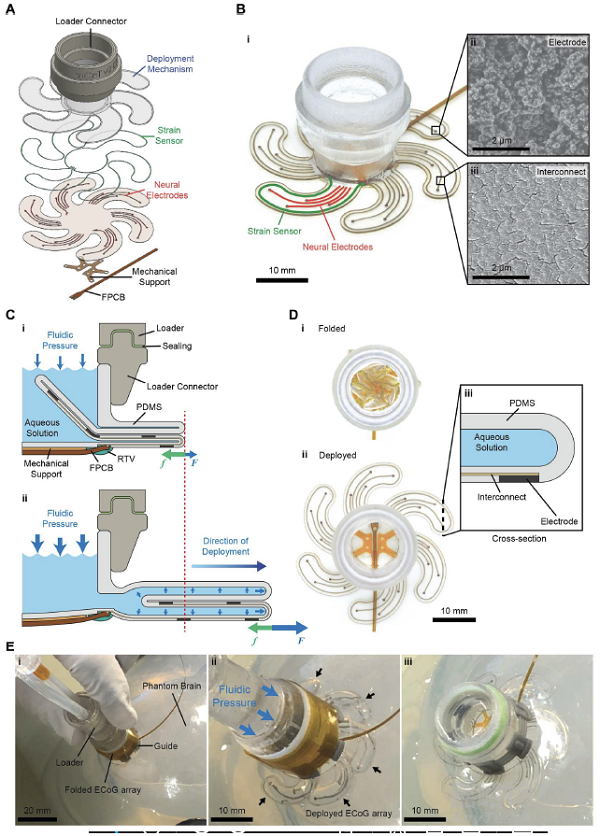

可展開腦皮層電圖系統的設計、制造和工作原理 | SUKHO SONG et al.

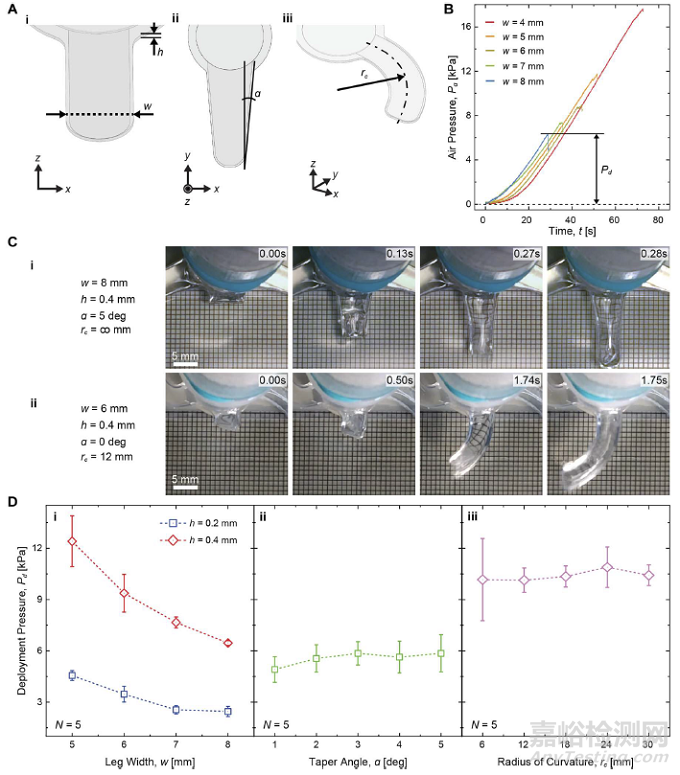

腦皮層電圖系統的可部署性 | SUKHO SONG et al.
得益于從軟體機器人學中獲得的靈感，每個螺旋形的手臂一次在敏感的腦組織上輕輕地展開。"該研究的第一作者Sukho Song說："外翻機制的美妙之處在于，我們可以部署任意大小的電極，對大腦施加恒定且最小的壓力。"軟體機器人界一直對這種外翻機制非常感興趣，因?yàn)樗艿搅松锏膯l(fā)。這種外翻機制可以模仿樹根的生長，而且在樹根的生長程度方面沒有任何限制"。

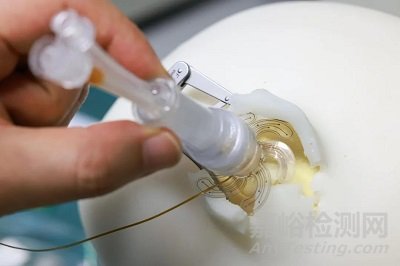

電極陣列實際上看起來像一種橡膠手套，每個螺旋形手指的一側都有柔性電極圖案。手套是倒置的，或從內向外翻轉，并折疊在圓柱形裝載器內。為了部署，液體被插入每個倒置的手指，一次一個，當它在大腦上展開時將倒置的手指向右轉。
Song還探討了將電極臂卷起來作為一種部署策略的想法。但是手臂越長，卷起后就會變得越厚。如果卷起的電極變得太厚，那么它將不可避免地在頭骨和大腦之間占據太多的空間，對腦組織造成危險的壓力。
電極圖案是通過將柔性金蒸發到非常順應的彈性體材料上而制成的。到目前為止，可展開的電極陣列已在小型豬身上成功進行了測試。該軟性神經技術現在將由Neurosoft Bioelectronics擴大規模，并將領導其臨床轉化。

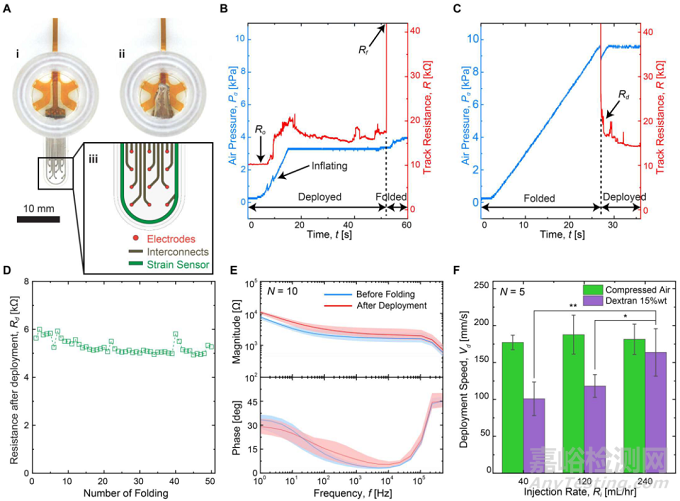

軟腦皮層電圖系統的功能驗證 | SUKHO SONG et al.
內容來源：https://www.science.org/doi/10.1126/scirobotics.add1002
https://actu.epfl.ch/news/deployable-electrodes-for-minimally-invasive-crani/
