振動試驗機的動作原理和構造

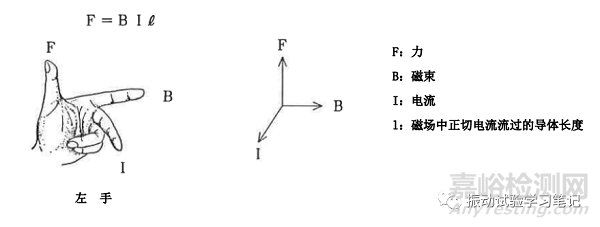

其原理是高中時學的左手定則，磁場中的導體通電產生力，可通過下式表示。

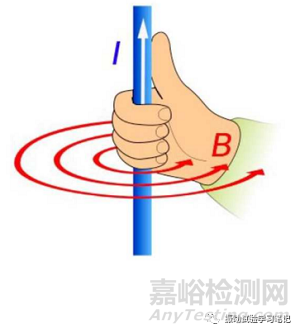

B的產生利用右手法則，即電流流過導體，其四周產生磁場。

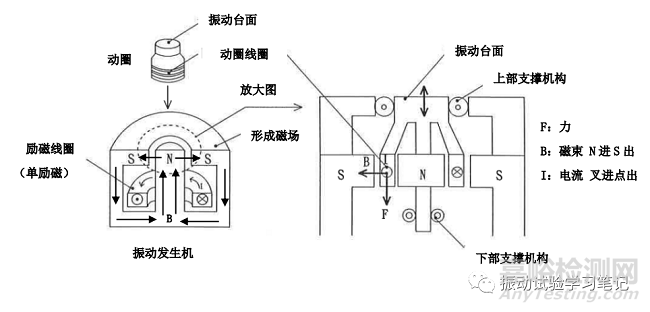

勵磁線圈內流經直流電流，形成磁場（下圖中N、S表示）。振動臺面和線圈（動圈）加工在一起，安裝在該磁場中，需要注意的是在振動試驗機的動圈里面通過的是交流電流，受到的力是有正負之分的。產生上下交變力，發生振動，即振動臺面上下振動。當然，為了保持振動臺面的垂直方向振動不偏移，還需要上下支撐機構。具體內部構造簡單示意圖如下。
功放的目的和動作
功放主要是將振動控制的振動信號進行放大，即提供電能量給振動發生機動作，電能量可通過功率電壓乘以電流表示。比如，輸出10KVA的功放，振動控制儀輸入信號約3V10mA（30mVA），通過功放可放大為100V100A（10kVA）。

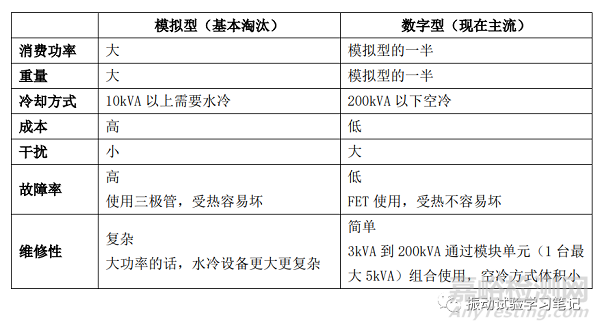

功放的類型也多種多樣，有模擬型，開關數字型等等，下表是其各自特點比較。
振動控制儀的種類
振動控制儀對安裝在振動臺面上的控制加速度傳感器反饋來的加速度值（振動量級響應值）和目標值進行比較，進行振動的控制。響應值大了就降低振動控制儀的輸出，響應值小就增大振動控制儀的輸出，始終使振動臺面加速度在目標值附近振動，滿足振動試驗精度要求。簡單理解，其實內部控制很復雜，不僅僅只控制加速度值。
其種類有很多，主要有以下幾種，
正弦波控制軟件：正弦波加振，對振動幅值控制。
隨機波控制軟件：隨即波加振，對振動譜控制。
沖擊波控制軟件：實現有限脈寬（約2秒以下）沖擊各波形控制。
波形再現控制軟件：實現長時間波形控制。
由上可知，波形不同，控制方法各異，需要專門的控制軟件進行對應。以前以模擬振動控制儀為主流，最近隨著數字電子技術的發展，數字振動控制儀得到普及，且價格也相對變得便宜很多。
