本文基于ISO16750標準中的專業基礎性試驗內容和主流整車企業使用的供貨規范VW80000最新版，針對3.5t以下汽車電氣和電子部件，對于部件的使用壽命試驗中的機械/液壓耐久性試驗項目進行了詳細的闡述。通過對機械/液壓耐久性試驗項目的性能計算及溫度負荷譜的應用，來驗證部件的功能完好且所有參數符合規范要求。
近年來，新能源汽車在國內已經成為了人們出行不可或缺的重要交通工具，與我們的生活息息相關。我們在汽車使用中進行的各種功能循環和運行循環必不可少，例如：剎車動作、座椅調節循環、開關/按鈕動作等。汽車的電氣和電子部件的使用壽命則成為汽車整車質量中的關鍵一環，其部件的耐久性則是使用壽命的一個重要的組成部分。隨著新能源汽車的逐步普及，對于汽車的電氣和電子部件使用壽命也成為了各汽車企業開發的重要指標，為此企業往往需要投入大量的時間、費用。作為第三方檢測機構為中小企業提供合理、可靠的標準檢測，為讓國產化汽車走向國際市場，在檢測方式、檢測環境、檢測標準上都亟待改進。
本文基于國際標準化組織ISO 16750系列標準，重點介紹主流整車企業使用的供貨規范VW80000最新版中對3.5t以下汽車電氣、電子部件的使用壽命試驗中的機械/液壓耐久性試驗方法和解析。
機械/液壓耐久性試驗
1、試驗介紹
汽車的電氣/電子部件的使用壽命試驗作為檢測汽車的整車質量中的關鍵一環，其重要性不言而喻。使用壽命試驗分為三個主要試驗項目，分別是：機械/液壓耐久性試驗、高溫耐久性試驗、溫度周期耐久性試驗。
由此可見，耐久性試驗是機械，機電，家電等產品在設計過程中驗證產品使用壽命的重要的試驗項。一般是由檢測機構控制被測樣品在標稱的使用條件下（或略高于標稱標準）進行規定次數的運行試驗，判定標準一般為在試驗完成后樣品功能不喪失，結構或電氣性能不產生危及使用者安全的缺陷，或不會因強度下降而有可能會產生上述后果的判定為合格。常見于各GB、IEC、UL和CE等標準。
本次對使用壽命試驗中的“機械/液壓耐久試驗”進行解析，機械/液壓耐久試驗”是汽車電氣和電子部件的使用壽命期間的功能循環或動作循環中的專業基礎性試驗方法。
2、試驗?zāi)康?/span>
本試驗?zāi)M各部件在車輛使用壽命期間的功能循環或動作循環，是為了驗證該部件功能/動作循環的質量和可靠性，例如：剎車動作、座椅調節循環、開關/按鈕動作等。
3、試驗規范
試驗詳情必須按照各部件功能/動作循環性能規范的規定，見表1。

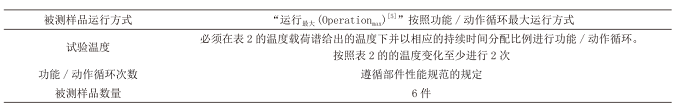

表1 使用壽命試驗參數-機械/液壓耐久性試驗
在進行試驗時，車輛中的部件安裝位置必須重現。
如果冷卻回路在線，則冷卻液的溫度應能跟蹤相應試驗溫度達到限值的最小冷卻溫度Tcool,min和最大冷卻溫度Tcool,max。僅環境溫度在高于冷卻液的溫度限值上波動。
4、試驗要求
被測樣品在試驗前、試驗期間和試驗后功能完好且所有參數符合規范要求。應通過持續的參數監控進行驗證。如果在試驗期間不能充分監控組件的功能，在試驗持續時間的25%、50%和75%進行中間測量且只能按照順序順序計劃進行參數檢測。中間測量必須作為參數試驗（大）進行驗證。
必須對連續參數監控的數據評估漂移、趨勢和不規則行為或異?，F(xiàn)象。
用于冷卻劑回路部件：在試驗后，必須用帶20倍放大的立體顯微鏡檢查冷卻劑通道中的鍍銅配件。檢查中不允許發現缺陷或銅腐蝕。
5、性能計算
各部件所應用的溫度載荷譜用于計算在試驗期間完成的機械/液壓功能/驅動循環的數量，如表2所示。
表2 溫度載荷譜
表2中將要試驗的機械/液壓功能/驅動周期從使用的溫度載荷譜分布到每個溫度Tfield,1... Tfield,n，使用以下方程：
機械/液壓功能/驅動循環必須機械/液壓耐久性試驗的溫度曲線進行試驗，必須至少執行2個溫度斜坡。為此，等式(1)必須擴展如下如下：
式中：
n Tfield,i—對于溫度增量Tfield機械/液壓功能/驅動循環數；
n Total—要試驗的機械/液壓功能/驅動循環次數；
pi—在現場Tfield溫度下部件的機械/液壓功能/驅動循環的百分比份額；
temperature ramps（溫度斜坡）—溫度斜坡數必須執行至少兩個溫度斜坡。

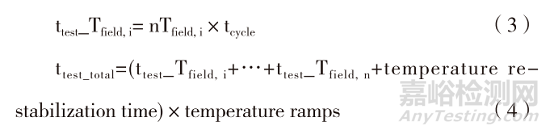

總的試驗持續時間可以由下列方程得出：
式中：
tcycle—需試驗機械/液壓功能/驅動循環的時間；
ttest_Tfield,i—在溫度值Tfield,i的試驗時長；
temperature re-stabilization time（溫度再穩定時間）—在一個溫度梯度為溫度斜坡的溫度值之間的溫度再穩定的持續時間。
如果存在冷卻劑回路，冷卻劑溫度必須跟蹤相應試驗溫度達到限值的最小冷卻溫度Tcool,min和最大冷卻溫度Tcool,max。僅環境溫度在高于冷卻液的溫度限值上波動。
應用試驗
為了驗證“機械/液壓耐久性試驗”使用壽命試驗，我們用電子控制器單元(ECU)為例進行試驗。
當電子控制器單元(ECU)的功能/驅動循環數為100 000個循環，循環持續時間tcycle為8 s/cycle，溫度再穩定時間為240 min，且溫度負荷譜如表3所示：

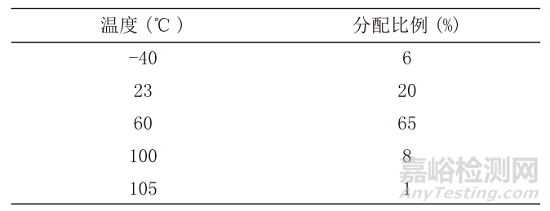

表3 電子控制器單元(ECU)的溫度負荷譜
“機械/液壓耐久性試驗”壽命試驗的試驗持續時間計算如下：

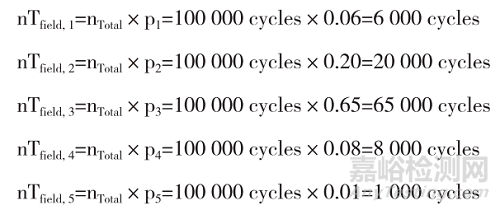

所有在表3溫度載荷譜中指明的溫度下，電子控制器單元(ECU)的功能/驅動循環的百分比數用方程式(1)來計算：

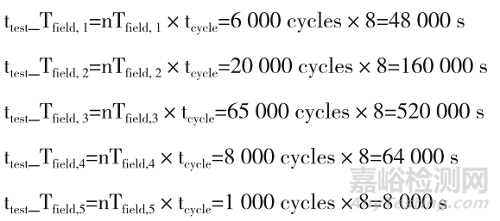

用方程(2)計算各自溫度的部分試驗持續時間：
使用方程(3)計算“機械/液壓耐久性試驗”壽命測試的總測試持續時間：
電子控制器單元(ECU)總試驗時間ttest_total = 226 h。

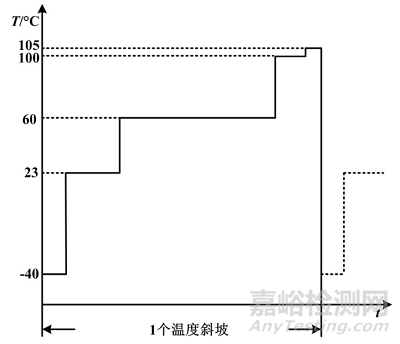

電子控制器單元(ECU)的機械/液壓耐久性測試的溫度曲線見圖1。
圖1 機械/液壓耐久性測試的溫度曲線
結語
隨著國際汽車市場競爭越來越激烈，我國國產化汽車的發展從新能源混合到全新新能源汽車發展迅速，作為第三方檢測機構應該在行業內啟到推動作用，帶領行業內中小汽車企業國際化方向發展，引入新國際汽車行業標準并結合我國國產自主化設計，制定并改進檢測方法。因此，本文基于ISO16750標準中基礎檢測方法，結合主流整車企業使用的供貨規范VW80000最新版，對汽車部件使用壽命試驗中的一項重要試驗“機械/液壓耐久性試驗”進行了詳細解析及試驗舉例。敦促提升檢測能力，有助于我國汽車電子技術和裝備領域的標準化轉換工作推進，有利于促進國內汽車市場消費、提高綜合競爭力，同時推動產業高質量發展。
引用本文：奚迪，王魁棟，樂俊.汽車電氣和電子部件的機械/液壓耐久性試驗解析[J].環境技術,2023,41(02):46-48+55.
