隨著現代化進程和大數據時代的發展，電子器件愈發成為不可或缺的信息獲取工具。柔性電子器件能夠在復雜和可變形表面上實現準確測量，且具有低成本、輕量化等特點，克服了傳統剛性電子器件的局限性。這些優勢使得柔性電子器件在飛行器結構健康監測、人體運動檢測、可穿戴健康監測等多領域中表現出色。
諸多可穿電子器件已被開發出來用于收集人體生理信號，在疾病預測和診斷過程中提供了有用信息。其中，肺部作為人體重要的器官，其狀況可以通過呼吸參數所體現，用于呼吸監測的傳感器具有重要應用意義，所獲取的信息可以為個人和公共健康提供有價值的指導意見。盡管先前報道的方案可以實時監測呼吸頻率，但此類傳感器所需的多模態傳感和對動態呼吸過程連續、長時間的監測能力，到目前為止還不成熟。
針對上述問題，南京航空航天大學李偉偉教授團隊、楊浩教授團隊與英國格拉斯哥大學Qingshen Jing助理教授，采用鈣鈦礦錳氧化物L(fēng)a0.7Sr0.3MnO3和氟金云母（Mica）制備了一種柔性可穿戴呼吸監測傳感器，其對溫度變化具有多態響應且具有優異的機械彎曲魯棒性。在設計的兩種應用場景（如圖1所示）中監測人的呼吸狀態，實驗結果表明此柔性La0.7Sr0.3MnO3/Mica傳感器在對呼吸的連續和長時間監測中表現出超強的穩定性和多模態能力。相關研究成果以“Face Mask Integrated with Flexible andWearable Manganite Oxide Respiration Sensor”為題于近日發表在Nano Energy上。

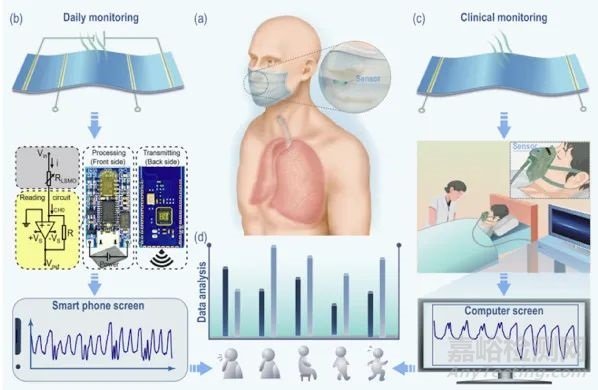

圖1. 呼吸監測系統的實施路線圖
在這項工作中，合作團隊設計了一種柔性錳氧化物呼吸傳感器，并將其置于兩種不同的應用場景（臨床監測模式和日常監測模式）中進行系統的測試，結果表明該系統能夠?qū)崟r(shí)、連續、長時間地對動態呼吸過程進行監測，并對不同測試者在不同運動狀態下的呼吸數據進行了詳細分析與討論（如圖2所示）。

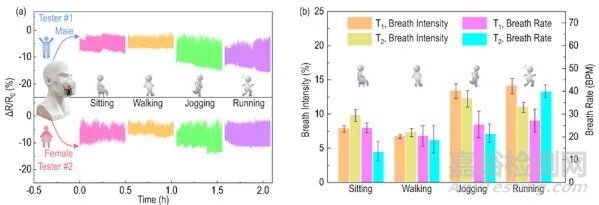

圖2. 不同測試者在不同運動狀態下的呼吸波形與統計分析
此外，有限元模擬結果證明了La0.7Sr0.3MnO3中的熱擴散是柔性La0.7Sr0.3MnO3/Mica傳感器電阻變化的原因，且模擬和實驗結果均表明柔性La0.7Sr0.3MnO3/Mica傳感器在不同呼吸狀態下工作時具有良好的分辨能力（如圖3所示）。本工作為設計新型柔性和可穿戴電子器件開辟了一條道路。

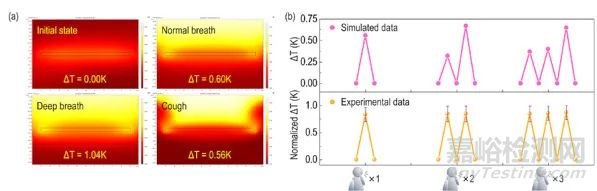

圖3. 柔性呼吸傳感器的熱擴散機制與多模態工作能力
高質量的柔性La0.7Sr0.3MnO3薄膜作為可穿戴呼吸傳感器，在臨床和日常監測中具有重要的應用意義。在兩種應用場景的測試中，證明了柔性La0.7Sr0.3MnO3/Mica傳感器在監測呼吸中的可行性。檢測到的呼吸信號可以在手機或電腦上實時獲取和查看。該傳感系統在連續、長時間監測動態呼吸中表現出出色的穩定性和多模態能力。對來自不同測試者、不同運動情況的呼吸參數進一步分析和討論，揭示了其呼吸模式的差異。此外，在有限元模擬的支持下，確定La0.7Sr0.3MnO3在呼吸氣流影響下的溫度場分布是引起柔性La0.7Sr0.3MnO3/Mica傳感器在測量人類呼吸時電阻變化的原因。更重要的是模擬和實驗結果都表明柔性La0.7Sr0.3MnO3/Mica傳感器對不同的呼吸模式具有良好的分辨能力。該研究工作為設計靈活和可穿戴的人類呼吸傳感器提供了一個新的途徑。
南京航空航天大學博士生葉鏈旭為論文第一作者，南京航空航天大學李偉偉教授、楊浩教授與英國格拉斯哥大學Qingshen Jing助理教授為論文的共同通訊作者。該項研究工作得到了蘇州科技大學趙潤副教授、蘇州大學湯如俊教授、南京航空航天大學邱雷教授、美國普渡大學Haiyan Wang教授和英國劍橋大學Judith L. MacManus-Driscoll院士支持。該研究成果得到了國家高層次青年人才基金、國家自然科學基金、江蘇特聘教授、江蘇省自然基金、南京航空航天大學人才基金等項目的資助。
原文鏈接: https://doi.org/10.1016/j.nanoen.2023.108460
