無袖帶血壓測量有其潛在優勢，對患者來說更方便，沒有與袖帶充氣相關的不適或焦慮，也沒有夜間在袖帶充氣時可能會讓患者夜間醒來的干擾?？梢宰龀纱┐魇皆O(shè)備（比如智能手表），24小時能連續提供數千次血壓測量，而目前動態血壓監測一天大概只測量 36 次。因此，無袖帶血壓設備的開發和驗證具有重要的臨床價值和商業利益。

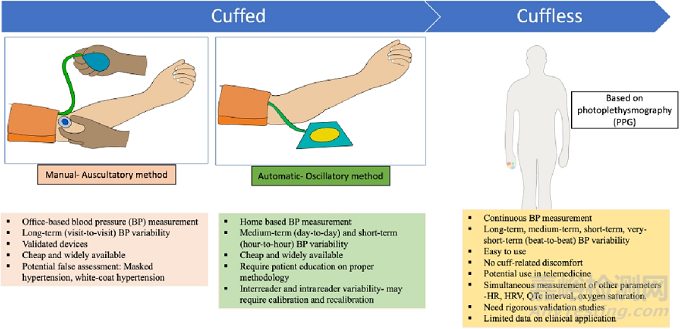

圖1. 袖帶與無袖帶血壓監測設備
最常用的無袖帶血壓測量設備是基于光電體積描記的技術（脈搏波形特征、脈搏傳導時間、振蕩法、透皮光學成像）。光電體積描記術是一種光學方法，用于測量活體組織中血管吸收或反射的光量（圖2）。基于光電體積描記法系統的潛在局限性包括因膚色差異、運動偽影和顯著的設備間差異（由于使用不同制造商使用的專有機器學習算法）而導致的不準確性。
光電體積描記法中吸收或反射的光量取決于光路中的血液量。因此，光電體積描記法的讀數可用于測量微血管組織床中血容量的變化。光電容積脈搏波信號的脈動分量測量動脈內血容量的變化，非脈動分量則對應于基本血容量、呼吸和體溫調節。當微血管在心臟收縮期完全擴張時，血液中血紅蛋白的光吸收最大化，而在舒張期光吸收最小。光電容積脈搏波信號用于構建脈動波形特征，例如脈沖寬度、初始上沖程的斜率、高度以及脈沖到達身體不同位置 (PTT) 之間的時間。然后應用基于機器學習的脈搏波分析算法來計算收縮壓和舒張壓。這種方法的主要局限在于預測準確性取決于學習算法訓練數據集的大小和多樣性。

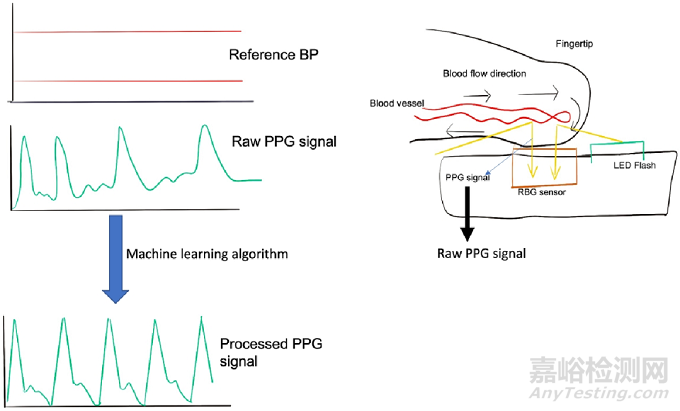

圖2. 光電體積描記法估測血壓
基于脈搏傳導時間（PTT）的血壓測量
基于 PTT 的血壓測量需要至少 2 個傳感器同時收集光電容積脈搏波信號和心跳（心音圖、心沖擊圖）來收集 PTT 的特征。因此，基于 PTT 的血壓測量的準確性取決于校準質量，并且可能需要對設備進行頻繁的重新校準。需要使用方程來進一步估計收縮壓和舒張壓，這可能會進一步導致不準確。
圖3. 基于脈搏傳導時間的血壓監測
基于光體積描記的示波法
通過使用相機（光電容積脈搏波信號）和壓力傳感器（外部傳感器）同時收集光電容積脈搏波信號和振蕩信號，可能允許使用無袖帶示波法測量血壓?；谟|摸的壓敏電話屏幕方法也被認為是不準確和操作員依賴性的因素。

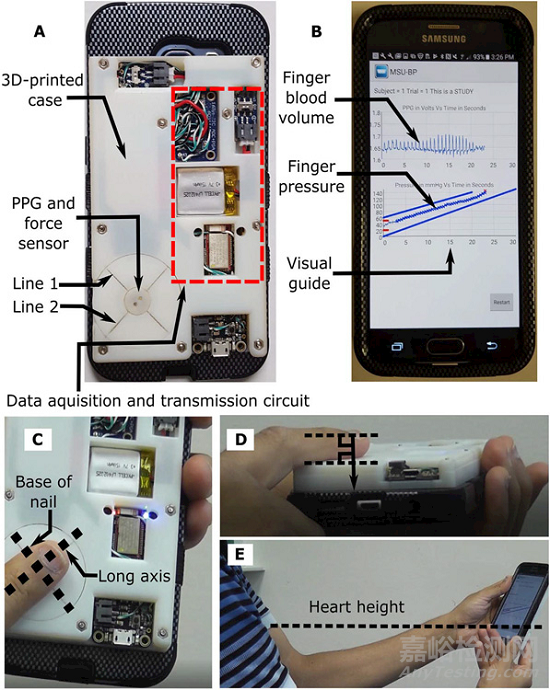

圖4. 基于智能手機的相機，通過示波指壓法實時監測血壓
透皮光學成像
在這種基于攝像機的光電體積描記法中，透皮光學成像（面部的多個區域）、血流數據是使用攝像機收集的。機器學習算法從視頻序列的每個圖像中提取富含血紅蛋白的信號并丟棄富含黑色素的信號。然后使用這組圖像提取脈搏波特征數據來計算 血壓。這種技術下系統是測量視頻中比如面部的血流波形振蕩，而不是測量此類區域的血壓，因此無法準確校準波形。

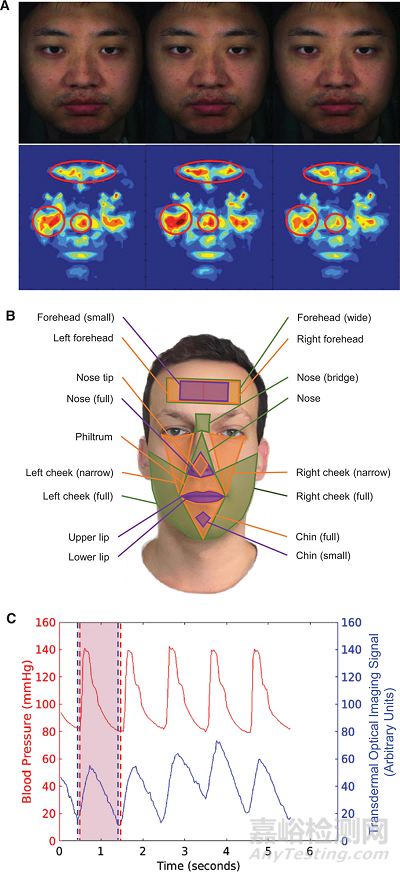

圖5. 人臉透皮光學成像監測血壓
經皮超聲成像
將一系列超聲晶體覆蓋在淺表動脈上的皮膚，例如，使用嵌入式的粘性皮膚貼片，可以測量動脈直徑或體積逐次變化的時間依賴維度，并將圖像連續傳輸?shù)街悄苁謾C(jī)或中央服務器。機器學習算法支持晶體在動脈上的充分聚焦，并且可以使用從留置動脈測量或測壓血壓獲得的動脈壓力來校準信號。該技術適用于超聲成像晶體范圍內的任何動脈，允許計算連續肱動脈壓力以及在頸動脈處觀察到的中心動脈壓力。

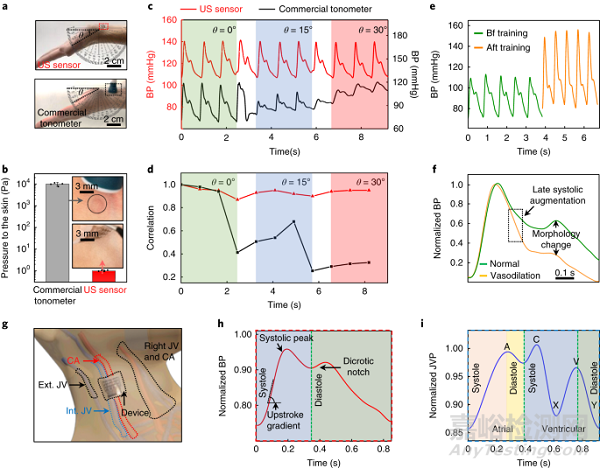

圖6. 超聲貼片檢測血壓
食品和藥物管理局批準這些無創血壓測量設備要求制造商證明新的血壓設備與市場上的類似設備大致一樣安全和有效，也稱為“實質等效”。因此，這些設備不需要滿足各種醫學協會（包括英國和愛爾蘭高血壓協會、醫學儀器促進協會、美國國家標準協會和歐洲協會）制定的更嚴格的驗證協議。為了解決這個缺點，設備注冊表包含經過同行評審的經過驗證的設備列表，例如 Dabl 、Medaval （美國）和日本高血壓設備學會的列表，旨在告知消費者和醫療保健提供者在哪些設備上進行了驗證，以及用于驗證的標準。
值得注意的是，盡管一些無袖帶血壓監測設備獲得美國食品和藥物管理局批準，但可能還不夠準確，還無法用于臨床。例如，在對三星 Galaxy Watch Active 2 的一項研究中，作者在對正常血壓和高血壓患者進行觀察時，發現校準點的系統性偏倚，即高估低血壓和低估高血壓的情況。這也是目前無袖帶血壓測量設備面臨的最大問題。
近來有學者通過站立位侵入性中心動脈壓幾個部位的壓力波形重疊出了心沖擊圖，從而從機制原理上支持可以單純用一個心沖擊圖傳感器來估算血壓。

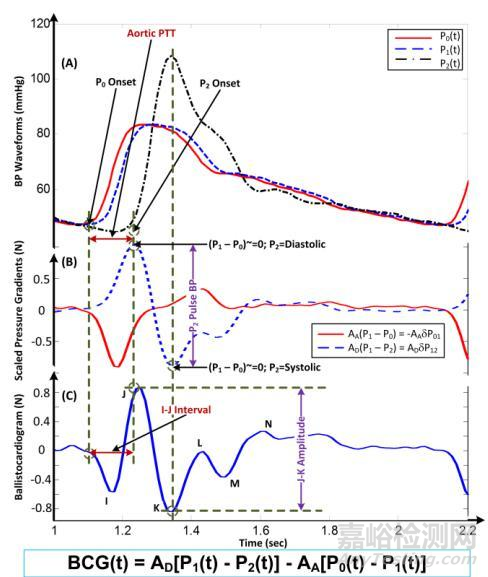

圖7. 通過升主動脈和降主動脈壓力模型重疊出心沖擊圖
這種方法不同于肢端收集微循環血量的光電體積描記，不受膚色影響，通過測量JK振幅和IJ間期來算出收縮壓與舒張壓。個人覺得是一種可能更準確有前途的無袖帶血壓測量技術。
參考文獻
1.https://www.ahajournals.org/doi/10.1161/JAHA.122.029297
2.DOI:10.1109/TBME.2018.2797239
