將12Cr1MoV鋼加熱至不同溫度(650，750，850，950，1050，1150℃)保溫3h并分別進行空冷和水冷來模擬火災現場的火燒過程，采用金相檢測、小沖桿試驗、拉伸試驗和硬度測試研究了火燒溫度和冷卻方式對試驗鋼顯微組織和力學性能的影響。結果表明：當火燒溫度不高于750℃時，空冷和水冷方式下試驗鋼的顯微組織均主要為鐵素體、珠光體和碳化物，強度、斷后伸長率和硬度隨火燒溫度的變化很??；在空冷方式下，當火燒溫度高于750℃時，隨著火燒溫度升高，試驗鋼的晶粒尺寸變大，珠光體含量增加，使得強度增大，斷后伸長率降低；在水冷方式下，當火燒溫度高于750℃時，試驗鋼組織中出現馬氏體，隨著火燒溫度升高，馬氏體含量增加，試驗鋼強度和硬度提高，斷后伸長率降低。
1、試樣制備與試驗方法
試驗材料為12Cr1MoV鋼，試樣表面尺寸為30mm×30mm，熱處理狀態為1000℃正火+730℃高溫回火。采用馬弗爐將試樣分別加熱至650，750，850，950，1050，1150℃保溫3h，再分別進行空冷和水冷，以模擬火災現場的火燒過程。
在模擬火燒前后的試樣上截取金相試樣，經打磨、拋光，用由體積比為1∶1∶1的HNO3、HCl和H2O組成的混合溶液腐蝕15s后，采用光學顯微鏡(OM)觀察顯微組織，利用金相檢驗軟件測定顯微組織中珠光體和鐵素體含量。采用電火花方法將試樣加工成直徑為10mm、厚度約為0.7mm 的小圓片，再用砂紙打磨至厚度為(0.5±0.005)mm，采用圖1所示裝置進行小沖桿試驗。壓桿在傳動系統作用下施壓于直徑0.25mm的小鋼珠，使小鋼珠以0.5mm·min-1速度沖壓小圓片試樣，使試樣發生變形直至破裂。在沖壓過程中，由位移傳感器記錄上下表面位移，力傳感器獲取壓桿載荷，從而獲得載荷-位移曲線。
按照GB/T 228.1—2010，在模擬火燒前后的試樣上截取拉伸試樣，標距為25mm，在拉伸試驗機上進行室溫拉伸試驗，屈服前的應變速率為0.00025s-1，屈服后通過橫梁位移控制拉伸速度為4.2mm·min-1。采用萬能硬度計測試維氏硬度，載荷為10N，保載時間為10s，測試3次取平均值。
2、試驗結果與討論
2.1 顯微組織

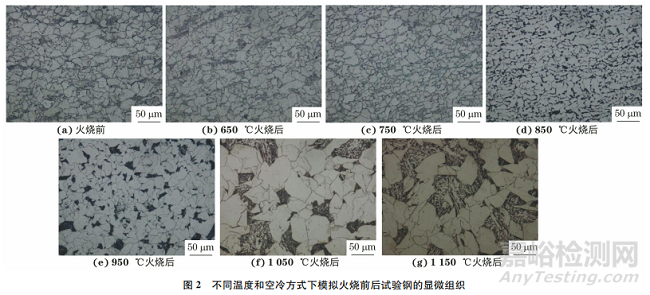

由圖2可以看出，原始熱處理態(模擬火燒前)試驗鋼的顯微組織為鐵素體、珠光體和顆粒狀碳化物。在空冷條件下，當火燒溫度不高于750℃時，試驗鋼的顯微組織未發生明顯變化，珠光體在晶間分布均勻，碳化物主要分布在鐵素體表面，鐵素體晶粒尺寸較均勻；當火燒溫度高于750℃時，隨著火燒溫度的升高，鐵素體表面碳化物減少，珠光體和鐵素體晶粒尺寸增大；珠光體在火燒溫度850，950℃下呈聚集的塊狀，在火燒溫度1050，1150℃下出現輕度球化，并聚集為大顆粒狀。經測定：原始熱處理態試驗鋼中珠光體的面積分?jǐn)?shù)在5%~10%；經650，750，850，950，1050，1150℃模擬火燒并空冷后，試驗鋼中珠光體的面積分?jǐn)?shù)分別在5%~10%，5%~10%，10%~15%，15%~20%，20%~25%，25%~30%?？梢娍绽錀l件下，當火燒溫度高于750℃時，珠光體含量隨火燒溫度升高而增加。

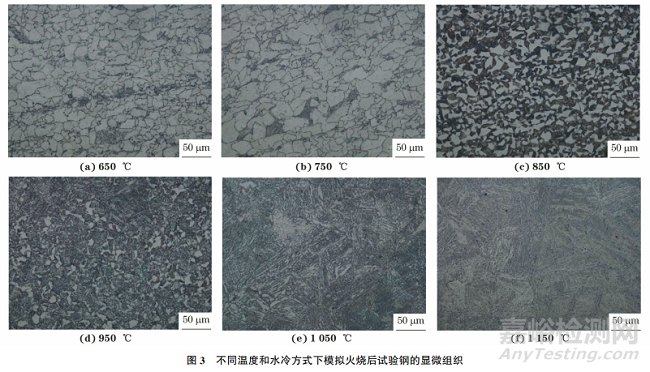

由圖3對比圖2可以看出：在水冷條件下，當火燒溫度不高于750℃時，試驗鋼的顯微組織與原始熱處理態組織相似，由鐵素體、珠光體和碳化物組成；當火燒溫度升高至850℃時，試驗鋼組織變?yōu)轳R氏體和鐵素體；當火燒溫度為950，1050，1150℃時，試驗鋼組織為板條狀馬氏體、殘余奧氏體和少量鐵素體。
12Cr1MoV鋼的奧氏體相變開始溫度 為776℃，終了溫度為885℃。在850℃及以下溫度保溫時組織奧氏體化程度低，水冷后組織中未發生相變的鐵素體含量較高；當火燒溫度高于885℃時，3h的保溫時間不足以實現完全奧氏體化，組織中仍有少量鐵素體未發生相變。經測定，在水冷條件下，當火燒溫度分別為650，750，850，950，1050，1150℃時，試驗鋼中鐵素體的面積分?jǐn)?shù)分別為90%，90%，45%，10%~15%，5%~10%，<5%?？梢?，在水冷條件下，當火燒溫度高于750℃時，鐵素體含量隨火燒溫度的升高顯著減少，相應的馬氏體含量增加。
2.2 力學性能

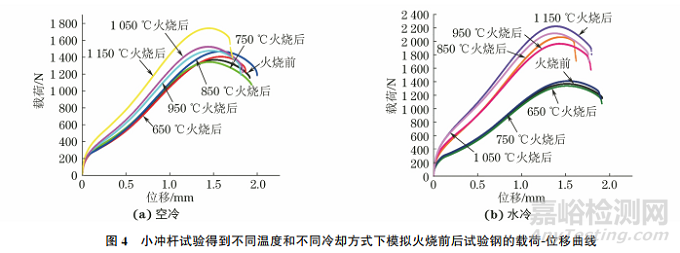

由小沖桿試驗得到模擬火燒前后試樣的載荷-位移曲線見圖4，基于最大載荷和最大位移，由經驗關聯公式計算得到試驗鋼的屈服強度和抗拉強度，經驗關聯公式如下：

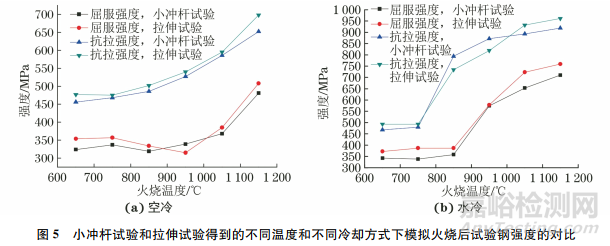

由小沖桿試驗和拉伸試驗得到原始熱處理態試驗鋼的屈服強度分別為360，356MPa，抗拉強度分別為480，478MPa。由圖5可見，由小沖桿試驗和拉伸試驗得到的2種冷卻方式下試驗鋼的強度隨火燒溫度的變化趨勢基本一致：當火燒溫度不高于750℃時，屈服強度和抗拉強度變化不大，當火燒溫度由950℃升高到1150℃時，屈服強度和抗拉強度明顯增大。由小沖桿試驗得到的強度與由拉伸試驗得到的強度的相對誤差小于5.0%，驗證了小沖桿試驗測定強度的可靠性。

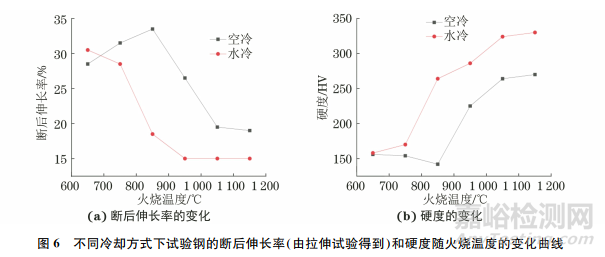

由圖6可以看出：隨著火燒溫度的升高，空冷方式下試驗鋼的斷后伸長率先增大后減小，而水冷方式下的斷后伸長率一直降低；當火燒溫度不高于750℃時，空冷和水冷方式下的硬度變化都不大，但當火燒溫度超過850℃時，硬度明顯升高，說明12Cr1MoV鋼在火燒后會發生硬化；當火燒溫度不低于750℃時，水冷方式下試驗鋼的斷后伸長率低于空冷方式下，而硬度高于空冷方式下。
綜上可知，火燒溫度和冷卻方式通過改變?cè)囼?yàn)鋼的顯微組織而對力學性能產生了較大影響。在空冷方式下，不同溫度模擬火燒后的顯微組織主要為鐵素體、珠光體和碳化物，并且珠光體含量在火燒溫度高于750℃時隨火燒溫度升高而增加；珠光體含量在決定12Cr1MoV鋼強度方面起著主導作用。在水冷方式下，當火燒溫度不高于750 ℃時試驗鋼的顯微組織由鐵素體、片層狀珠光體和碳化物組成，但當火燒溫度升高到850℃時，顯微組織變?yōu)轳R氏體和鐵素體，當火燒溫度在950~1150℃時，組織中出現了殘余奧氏體，并且隨著火燒溫度升高，馬氏體含量增加，鐵素體含量減少；水冷條件下試驗鋼的強度主要受馬氏體含量影響。馬氏體形態及分布相對復雜，含量統計困難，但是鐵素體含量與馬氏體含量存在一定反比例關系，故根據文獻可用鐵素體含量的變化來分析強度的變化。
在空冷方式下，當火燒溫度不高于750℃時，溫度未達到試驗鋼的奧氏體相變溫度，試驗鋼組織中的珠光體含量未隨火燒溫度而變化，與原始熱處理態組織中相同，因此模擬火燒后的屈服強度和抗拉強度與原始熱處理態基本一致；但是在保溫過程中珠光體發生熔斷、破碎，破碎的滲碳體對位錯阻礙作用變小，因此試驗鋼的斷后伸長率略有提升，硬度略微降低。當火燒溫度升高到850℃時，試驗鋼的晶粒比原始熱處理態細小，同時片層狀滲碳體在鐵素體間分布較均勻，對鐵素體變形阻礙作用明顯，因此抗拉強度較原始熱處理態有所提高；當火燒溫度為950，1050，1150℃時，晶粒明顯變大，且珠光體含量增加，造成相界面增加，對位錯運動的阻礙作用增大，因此試驗鋼強度增大，斷后伸長率降低。
在水冷方式下，當火燒溫度不高于750℃時，試驗鋼的顯微組織與強度隨火燒溫度的變化與空冷方式下相似；當火燒溫度為850℃，快速冷卻的奧氏體向馬氏體轉變時會在鐵素體晶界形成大量位錯，硬而脆的馬氏體對位錯的阻礙作用比珠光體強，使得可移動位錯密度降低，塑性變形困難，因此試驗鋼強度增大，斷后伸長率降低；隨著火燒溫度的繼續升高，鐵素體含量減少，硬而脆的馬氏體含量增加，試驗鋼強度急劇增大，斷后伸長率降低，硬化現象越發明顯。
3、結 論
(1)由小沖桿試驗得到的強度與拉伸試驗得到的強度的相對誤差小于5.0%，說明小沖桿試驗測定強度具有一定可靠性。
(2)在溫度750~1150℃保溫3h空冷模擬火燒后，12Cr1MoV鋼的顯微組織為鐵素體、珠光體和顆粒狀碳化物；當火燒溫度不高于750℃時，組織中的珠光體面積分?jǐn)?shù)均在5%~10%，晶粒尺寸較小，強度、斷后伸長率和硬度隨火燒溫度的變化很??；當火燒溫度高于750℃后，隨著火燒溫度的升高，12Cr1MoV鋼的晶粒尺寸增大，珠光體含量增加，強度增大，斷后伸長率降低。
(3)在水冷方式下，當火燒溫度不高于750℃時，12Cr1MoV鋼的組織主要為鐵素體、珠光體和碳化物，鐵素體面積分?jǐn)?shù)為90%，強度、斷后伸長率和硬度隨火燒溫度的變化很小；當火燒溫度為850℃時，組織變?yōu)榘鍡l馬氏體和鐵素體，鐵素體面積分?jǐn)?shù)降至45%；當火燒溫度在950~1150℃時，組織由板條馬氏體、殘余奧氏體和少量鐵素體組成，隨著火燒溫度升高，鐵素體含量減少(即馬氏體含量增多)，強度和硬度顯著提升，斷后伸長率降低。
