在科技高速發展，現代工業水平日益提高的今天，大量具備智能化及自動化功能的電子電氣設備及系統，正不斷應用于各種生產制造場景當中。但電子電氣系統復雜性的提升，也提高了硬件隨機性失效和系統性失效風險的可能性，一旦運作時出現失效、失控等情況，便有可能會帶來人員及財產的損失。
1977年，美國芝加哥發生兩車相撞事故，導致列車墜落，代價極其慘痛。
2018年，美國亞馬遜公司的機器人誤戳穿驅熊噴劑罐，導致24名工人受傷。
而這些事故的發生，究其原因都是安全相關控制系統的功能失效。
因此，重視功能安全有利于預防、阻斷危險事故的發生，并且能緩解危險發生所帶來的后果。
為了幫助大家更好地理解功能安全是什么，本期文章將從它的定義和評估目的、評估步驟和方法、相關標準簇等方面來做一些簡單的入門介紹。
一、功能安全的定義和評估目的
1、定義
首先來看IEC 61508標準中功能安全的定義：
FS （Functional Safety） is part of the overall safety relating to the EUC and the EUC control system that depends on the correct functioning of the E/E/PE safety-related and other risk reduction measures.
參考譯文：功能安全是整體安全中與EUC 和EUC 控制系統相關的部分，它取決于E/ E/ PE 安全相關系統和其他風險降低措施正確執行其功能。
通俗來說，功能安全是要求系統達到預設的安全完整性等級SIL（Safety Integrity Level）或者性能等級PL（Performance level）。
①SIL等級的主要參數TFFR（Tolerable Functional Failure Rate）指標：表示每小時可容許的失效數。

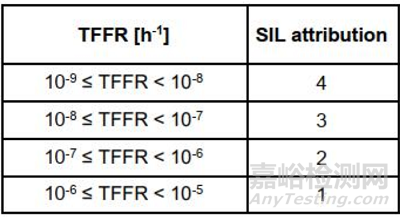

表1：SIL等級定級
②PL等級的主要參數PFHd：表示平均每小時危險失效概率。

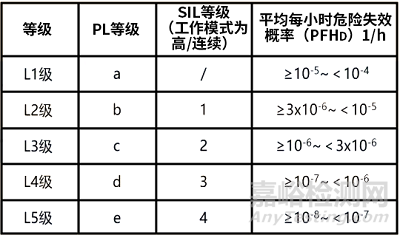

表2：PL等級定級
2、評估目的
功能安全的評估目的是調查并判斷E/E/PE安全相關系統所達到的功能安全。
第一，評估為了確保滿足功能安全目的所必需的管理活動是否有效。
第二，評估設備設計是否達到要求的SIL等級或者PL等級。
二、功能安全評估步驟和方法
怎么實現系統的功能安全呢？
1. FSM功能安全管理；
2. FSA功能安全評估；
3. E/E/PE系統和軟件安全生命周期的每個階段的技術要求。
主要有幾個關鍵點：
1. 經過風險評估確認安全目標；
2. 系統設計與系統管理匹配目標；
3. 評估確認是否能達到安全目標，若不行，則需整改設計重新進行評估。
相關評估方法標準如下表所示：
|
FMECA分析 |
EN60812 |
|
HAZOP分析 |
EN61882 |
|
故障樹分析 |
EN61025 |
|
馬爾可夫分析 |
EN61165 |
|
可靠性框圖分析 |
EN61078 |
|
區域分析 |
EN61508-7 |
|
共因失效分析 |
EN60812/EN61025 |
|
事件樹分析 |
EN62502 |
表3：相關評估標準
三、功能安全相關標準簇
功能安全的評估標準有很多，不過都是基于母標準IEC 61508在各行各業延展開來的。不同標準對安全等級有不同的定義，但實施和評估的思路是一樣的。

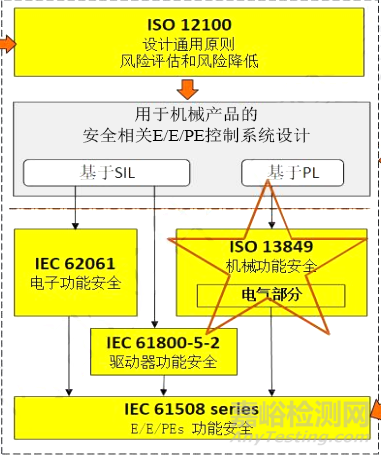

圖1：功能安全標準簇
下面以國內機器人行業為例，講解功能安全認證評估的實施步驟。
圖2：機器人相關標準
機器人功能安全認證實施步驟：
初步評估
1. 準備評估方案、文件清單
2. 計劃類文件（安全計劃、驗證/確認計劃、質量保障計劃、配置管理計劃）
3. 危險與風險分析
4. 需求評估（系統/子系統需求）
架構（系統安全需求）
5. 系統概念討論及文件審閱
安全審核（安全計劃、需求配置管理等）
詳細評估
1. 根據功能安全使用標準進行詳細的技術評估
2. 硬件設計評估（FMEA、電氣原理圖等）和軟件設計評估（代碼設計、代碼單元及集成測試等）
3. 故障插入測試與功能確定測試
4. 安全管理、質量管理、配置管理審核
5. 確認及驗證
6. 最終評估報告及證書
