摘 要：試驗采用攪拌摩擦焊對汽車吸能盒用6008鋁合金進行焊接試驗。結果表明：在旋轉速度為1400 r·min-1、焊接速度為700 mm·min-1時，焊接接頭性能最佳，平均抗拉強度為209.3 MPa，可達到母材實際抗拉強度的85.74%；各參數下攪拌摩擦焊接頭外觀均無明顯缺陷，可滿足實際生產要求；焊縫截面整體形貌呈倒圓錐形，焊核區材料發生完全動態再結晶及長大形成細小的等軸再結晶組織。熱機影響區晶粒發生較大程度的彎曲變形及部分長大現象。熱影響區組織發生少量晶粒長大現象，總體上與原始母材組織形貌相差不大。
隨著全球范圍內汽車工業的迅猛發展，輕量化材料在汽車產品的安全、低能耗和環保等方面起到重要的作用，受到了廣泛的關注。鋁合金以其密度低、剛強比高、抗沖擊性能良好、可回收性好、易加工及表面質量?jī)?yōu)良等優點，越來越多地被應用于汽車制造領域[1]。其中，對于汽車的吸能盒，鋁合金材料既滿足輕量化要求又滿足碰撞吸能的作用而被廣泛應用[2]。
在鋁合金吸能盒的生產制造過程中，通常使用熔化焊作為連接工藝[3]。采用熔化焊時，接頭處容易出現氣孔、裂紋等缺陷，在一定程度上制約了鋁合金材料的應用。攪拌摩擦焊(FSW)是一種新型的固相連接技術，依靠攪拌頭與工件的摩擦所產生熱量，使得焊縫區域受熱形成塑性流動狀態，并通過攪拌針的攪拌作用達到連接的目的[4]。與傳統的熔化焊相比，攪拌摩擦焊具有熱輸入低、無飛濺、不需要填充材料和保護氣等諸多優點，在鋁合金焊接領域有明顯的優勢[5]。本試驗以汽車吸能盒用6008鋁合金為研究對象，對其攪拌摩擦焊工藝進行研究，為攪拌摩擦焊在鋁合金汽車吸能盒領域的應用提供一定的理論依據。
1、試驗材料和方法
1.1 試驗材料
本試驗選用尺寸為300 mm×150 mm×2 mm的6008-T4鋁合金擠壓型材，其化學成分、力學性能分別見表1、表2。
表1 6008-T4鋁合金化學成分(質量分?jǐn)?shù)，%)
Table 1 Chemical composition of 6008-T4 aluminum alloy(mass fraction，%)
表2 6008-T4鋁合金力學性能
Table 2 Mechanical properties of 6008-T4 aluminum alloy
1.2 試驗設備
試驗采用HT-JM16×30/2二維靜龍門攪拌摩擦焊機，攪拌頭為針長1.85 mm錐狀帶螺紋攪拌頭，右旋，軸肩直徑10 mm；橫向拉伸試驗和焊接接頭金相組織觀察分別采用島津AG-X 100KNH型電子萬能試驗機和蔡司M2m光學顯微鏡。
1.3 試驗方法
試驗采用對接接頭，焊接前需打磨試件的待焊部位進行表面氧化膜處理，并用無水乙醇擦拭，洗去表面油污[6]。在進行焊接時，根據以往經驗，分別在1200～1500 r/min和600～800 mm/min范圍內選取攪拌頭轉速和焊接速度，攪拌頭工藝傾角為2.5°，軸肩下壓量為0.1 mm。通過試驗確定6008-T4鋁合金的最佳焊接工藝參數，以提高其攪拌摩擦焊的焊接質量。
2、試驗結果與分析
2.1 焊縫外觀形貌
表3為不同工藝參數下攪拌摩擦焊焊縫外觀形貌。由圖3可知，各焊縫表面均紋路清晰、光潔細密，厚度減薄量較小，個別焊縫兩側存在少量的飛邊。這是由于在攪拌摩擦焊過程中，高速旋轉的攪拌針和軸肩與工件摩擦產生的熱量使被焊材料局部塑性化，當軸肩沿著焊接界面向前移動時，由于在過大的焊接壓力下，從軸肩兩側擠出較多的塑性材料，冷卻后在焊縫表面形成飛邊，這是攪拌摩擦焊的固有缺陷。因?yàn)楫a(chǎn)生飛邊時只有少量的金屬材料被擠出，不會明顯減少接頭的有效承載面積，故只影響焊縫外觀成形，對接頭強度無明顯影響[7]。

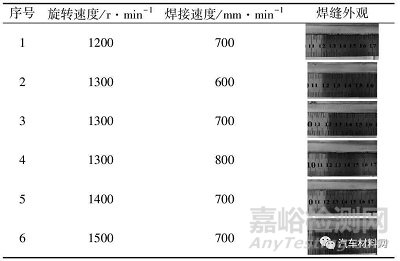

表3 焊縫外觀形貌
Table 3 Weld appearance
2.2 焊接接頭拉伸性能
根據標準ISO 4136—2001《金屬材料焊縫破壞性試驗橫向拉伸試驗》對不同焊接接頭進行橫向拉伸試驗，每個焊接參數選擇兩個試樣進行試驗，取平均值作為測試結果，結果見表4。由表4知，當旋轉速度為1400 r·min-1和焊接速度為700 mm·min-1時，焊接試樣的抗拉強度達到最大值，為母材強度的85.74%，呈現出良好的力學性能。

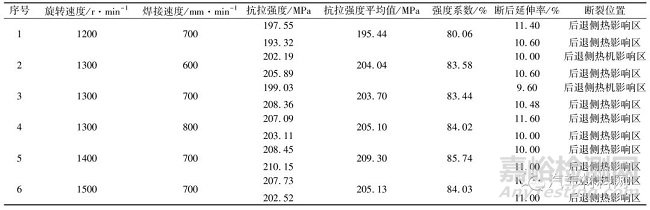

表4 拉伸測試結果
Table 4 Results of tensile test
圖1為在相同焊接速度和旋轉速度條件下焊接接頭的平均抗拉強度變化曲線圖。當焊接速度為700 mm·min-1時，接頭強度隨旋轉速度的增加呈先升高后降低的趨勢，如圖1(a)所示。由于旋轉速度較低時，焊接熱輸入不足，材料塑化不充分；隨著旋轉速度升高，過高的熱輸入會造成接頭的軟化增強，從而降低接頭強度[8]。當旋轉速度為1300 r·min-1時，接頭強度隨焊接速度的增加呈先略有降低后升高的趨勢，如圖1(b)所示。由于焊接速度較低時，焊接單位長度的焊縫所需的時間也相應增加，導致摩擦產生的熱量增多，晶粒組織因過熱而增大，使接頭強度降低；隨著焊接速度的增加，焊接單位長度焊縫所需的時間也趨于合理，熱輸入也隨之降低，接頭強度開始升高。
(a)焊接速度為700 mm·min-1；(b)旋轉速度為1300 r·min-1
(a)welding speed is 700 mm·min-1；(b)rotating speed is 1300r·min-1
圖1 不同焊接參數下抗拉強度變化曲線
Fig.1 Change curve of tensile strength under different welding parameters
2.3 焊縫截面宏觀形貌
使用光學顯微鏡對旋轉速度為1400 r·min-1、焊接速度為700mm·min-1時的焊接接頭焊縫橫截面形貌進行觀察，焊縫的宏觀形貌如圖2所示。由圖2可知，焊縫形貌整體為倒圓錐形，前進側邊界較后退側清晰。由于焊接過程中，后退側主要受到攪拌針及母材金屬的擠壓作用，而前進側主要受到攪拌針的剪切力作用，材料應變梯度較大，因此邊界較為清晰。FSW接頭共分為四個區域[9]，處在焊縫中間位置的是焊核區(WNZ)；分布在焊核區左右兩側，寬度較窄的是熱機影響區(TMAZ)，該區域受到機械攪拌和焊接熱循環的雙重作用；熱機影響區往外的區域?yàn)闊嵊绊憛^(qū)(HAZ)，該區域僅受到焊接熱循環的作用；距離焊縫中心更遠的位置，組織沒有受到焊接熱影響的區域?yàn)槟覆膮^(qū)(BM)[10]。
圖2 焊縫截面形貌
Fig.2 Weld section morphology
2.4 焊縫微觀組織

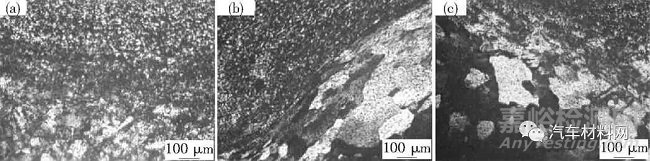

對焊縫的焊核區、熱機影響區和熱影響區進行微觀組織觀察，如圖3所示。圖3(a)中的焊核區材料由于受到摩擦熱、機械攪拌和塑性變形的綜合作用，造成原始的母材組織大量破碎，晶粒位錯變化加劇、溫度升高，從而使晶粒發生完全動態結晶及長大，形成飽滿、細小的等軸再結晶組織；圖3(b)中與焊核區相鄰的部分為熱機影響區，在攪拌頭的機械攪拌和焊接熱循環的作用下，晶粒發生了較大程度的彎曲變形和部分長大現象，且靠近焊核區的晶粒與遠離焊核區的晶粒相比，彎曲變形程度更加明顯、晶粒更加細?。粓D3(c)中靠近熱機影響區的部分為熱影響區，該區域由于僅受焊接熱循環的作用，因此原始的母材組織只發生少量的晶粒長大現象，總體上保留了母材的組織形貌[11]。
(a)焊核區；(b)熱機影響區；(c)熱影響區
(a)nugget zone;(b)heat engine affected zone;(c)heat affected zone
圖3 焊縫微觀組織
Fig.3 Microstructure of weld
3、結論
1)攪拌摩擦焊是一種可用以焊接汽車吸能盒用6008鋁合金的焊接方法。旋轉速度為1400 r·min-1，焊接速度為700 mm·min-1時，焊接接頭性能最佳，平均抗拉強度為209.3 MPa，可達到母材實際抗拉強度的85.74%；
2)不同焊接參數下6008-T4鋁合金攪拌摩擦焊的焊縫外觀均無明顯缺陷，說明其對攪拌摩擦焊適應性較強，可滿足不同性能需求下的實際焊接生產；
3)6008-T4鋁合金攪拌摩擦焊的焊縫截面整體形貌呈倒圓錐形，焊核區材料發生完全動態再結晶及長大，形成細小的等軸再結晶組織。熱機影響區晶粒發生較大程度的彎曲變形及部分長大現象。熱影響區組織發生少量的晶粒長大現象，總體上與原始母材組織形貌相差不大。
參考文獻
[1] 胡靜遠,王孟君,李繼林,等.汽車用5754鋁合金溫拉深成形性能的研究[J].材料研究與應用,2016,10(1):39-42,67.
[2] 劉靜安.大型工業鋁合金型材的擠壓生產工藝與關鍵技術[J].鋁加工,2001(2):1-6.
[3] 周金旭,徐玉君,齊芃芃,等.6005A鋁合金MIG焊接接頭組織及性能研究[J].熱處理技術與裝備,2021,42(4):38-42.
[4] 蔣百威,吳志明,喬紅云,等.軌道車輛鋁合金6005A攪拌摩擦焊制造工藝[J].金屬加工,2013(20):3525-3539.
[5] 郁志凱,劉春宇,鈕旭晶,等.6005A-T6鋁合金型材攪拌摩擦焊工藝參數優化[J].電焊機,2018, 48(3):191-194.
[6] 朱海,孫朝偉,孫金睿,等.2024鋁合金攪拌摩擦焊工藝參數對焊接質量的影響研究[J].熱加工工藝,2019,48(23):159-162.
[7] 王廷,劉會杰,馮吉才,等.7050-T7451鋁合金攪拌摩擦焊焊縫缺陷分析[J].焊接,2009(3):42-46.
[8] 邱宇,孟強,董繼紅,等.6061-T6鋁合金攪拌摩擦焊工藝及性能研究[J].塑性工程學報,2021,28(02):86-91.
[9] 張航,宮文彪,趙立哲,等.6082-T6鋁合金攪拌摩擦焊“S”線的形成及其對接頭組織性能的影響[J].熱加工工藝,2020,49(23):23-26.
[10] 俞宗華.7075高強鋁合金攪拌摩擦焊工藝及接頭組織和力學性能研究[D].廣州：華南理工大學,2020.
[11] 夏羅生.攪拌摩擦焊工藝參數對7050鋁合金接頭性能影響的研究[J].兵器材料科學與工程,2013,36(4):41-44.
