采用ＫＣｌ氣溶膠與多種人工塵對高效過濾器進行容塵實驗，結果顯示，氣溶膠因難以在可接受的時間內完成容塵實驗，并不適合用于高效過濾器容塵性能試驗。分別采用ＩＳＯ?。粒矇m與氣相法白炭黑粉末，通過喂塵器串聯旋風分離器的發塵方法進行容塵實驗，結果表明氣相法白炭黑＋旋風分離器的發塵方法能夠發生較為接近高效過濾器實際使用場合的人工塵顆粒，使高效過濾器在較小的容塵量下獲得較快的阻力增長速度，有效縮短了實驗時長，且容塵實驗中幾乎不存在管道落灰現象。實驗方法具備較好的可操作性，適合用于高效過濾器容塵性能試驗。
1、引言
近年來，各類工業建筑尤其是潔凈室的綜合運行能耗評價需求迅猛增長［１］。高效過濾器作為其中的重要能耗部件之一，其容塵性能決定了使用壽命和能耗，是評價高效過濾器產品性能的重要參數之一。然而，在現有的高效過濾器評價標準體系中，高效過濾器的容塵性能試驗方法尚不明確、不成熟。
目前，ＥＮ?。罚罚梗海玻埃保玻郏玻菖cＩＳＯ１６８９０－３：２０１６［３］規定的一般通風用過濾器的容塵性能試驗方法在全球范圍內獲得了廣泛認可，但其采用的人工塵源（ＡＳＨＲＡＥ塵、Ａ２塵）僅適用于一般通風用空氣過濾器，與高效過濾器實際使用中面對的塵源相比平均粒徑較大，并不適用于高效過濾器容塵性能試驗。多位學者曾采用平均粒徑較小的ＫＣｌ氣溶膠作為高效過濾材料容塵實驗塵源［４-８］，這種高效濾材的容塵實驗可在數小時內完成。ＧＢ／Ｔ １３５５４—２０２０［９］標準附錄也建議采用ＫＣｌ氣溶膠作為高效過濾器容塵性能試驗的塵源，然而，高效過濾器的濾材面積遠大于高效濾材容塵實驗中僅約１００ｃｍ２的過濾面積，由于ＫＣｌ氣溶膠發生器受限于發生原理，其發塵濃度遠低于采用喂塵器發生的人工塵，所以采用ＫＣｌ氣溶膠作為高效過濾器容塵性能試驗的塵源可能存在實驗時間過長的問題。
為探究高效過濾器容塵性能試驗用人工塵與發塵方法，本文對ＫＣｌ氣溶膠及多種人工塵進行粒徑分布測試，分別采用氣溶膠與人工塵對高效過濾器進行容塵實驗，通過掃描電鏡照片觀察顆粒物沉積情況，分析高效過濾器采用不同人工塵的容塵阻力表現，探究適合用于高效過濾器容塵性能試驗的塵源與發塵方法，為高效過濾器容塵性能試驗方法相關標準的制訂提供參考。
2、實驗裝置
本實驗采用的通風用空氣過濾器性能試驗裝置（見圖１）依據Ｔ／ＣＲＡＡ ４３０～４３２—２０１７［１０］及ＥＮ?。罚罚梗海玻埃保驳认嚓P(guān)標準搭建。該試驗臺主要由變頻風機、噴嘴流量計（標準件）、混合式靜壓箱、人工發生裝置、溫濕度傳感器、壓力傳感器、粗效過濾器、高效過濾器及風管管道等結構部件構成。

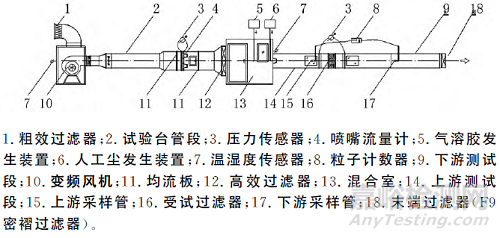

圖１ 通風用空氣過濾器性能試驗裝置
其中氣溶膠發生裝置在本文中指如圖２所示的大顆粒ＫＣｌ氣溶膠發生裝置，在該裝置中，ＫＣｌ溶液經霧化噴頭發生大顆粒ＫＣｌ氣溶膠，氣溶膠與加熱至１００℃的潔凈壓縮空氣充分混合，進入風管系統。
圖２ 大顆粒ＫＣｌ氣溶膠發生裝置
人工塵發生裝置為由電動機、送料帶、混合管等結構組成的人工塵喂塵器，用于向過濾器連續、穩定地發送人工塵。該喂塵器氣源為壓縮空氣，壓力范圍為０～５００ｋＰａ，送料帶電動機速度范圍為０～４ｍｍ／ｓ。為去除人工塵中較大粒徑顆粒、控制人工塵粒徑分布，喂塵器發出的人工塵在進入混合室前采用圖３所示的旋風分離器進一步處理。該分離器借助離心力將人工塵中的大粒徑粒子從氣流中分離并捕集于器壁，再借助重力作用使塵粒落入灰斗。

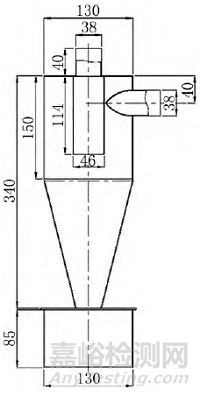

圖３ 旋風分離器結構尺寸（單位：ｍｍ）
粒子計數器為Ｐａｌａｓ?。校颍铮恚铩。玻埃埃皻馊苣z粒徑譜儀，該粒徑譜儀基于激光散射原理測量氣溶膠粒徑分布，采樣流量為５Ｌ／ｍｉｎ，粒徑測量范圍為０．２～１０μｍ。
因ＫＣｌ氣溶膠與人工塵采用不同的發生方法與發生裝置，且粒徑分布也存在較大差異，故分別設計氣溶膠容塵實驗與人工塵容塵實驗，單獨開展實驗研究并分析實驗結果。本文在粒徑分布實驗中，選取計數濃度、濃度百分比與質量累積分布作為評價不同氣溶膠與人工塵的指標，采用質量累積分布百分比為５０％所對應的粒徑大?。促|(zhì)量中值直徑）對比實驗塵源粒徑分布。
3、ＫＣｌ氣溶膠容塵實驗
3.1容塵實驗方法
實驗樣品選用效率等級為Ｈ１３的玻纖高效過濾器，尺寸為４９２ｍｍ×４９２ｍｍ×７０ｍｍ。實驗氣溶膠由大顆粒ＫＣｌ氣溶膠發生裝置采用２０℃的飽和ＫＣｌ溶液發生，在實驗風量６００ｍ３／ｈ、面風速約０．７５ｍ／ｓ的條件下，發生的ＫＣｌ氣溶膠粒徑分布如圖４所示，其質量中值直徑約為１．８μｍ。記錄實驗中高效過濾器阻力隨容塵時間的變化。

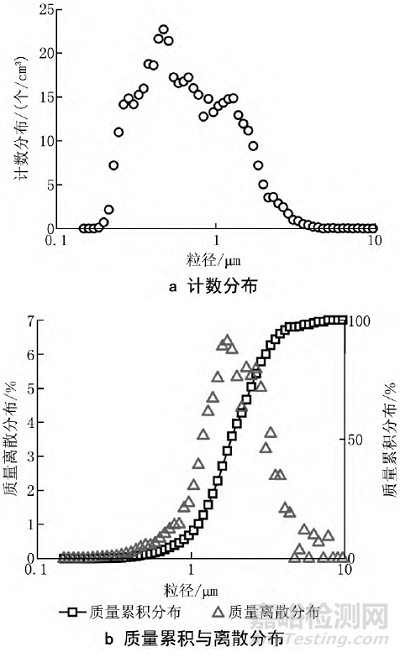

圖４?。耍茫鞖馊苣z計數分布、質量累積與離散分布
3.2結果與分析
過濾器阻力增長曲線如圖５所示，容塵開始至結束共計３２．１ｈ，其中發塵時長２１．８ｈ，夜間停止發塵１０．３ｈ。Ｈ１３玻纖高效過濾器阻力由１６３Ｐａ增至１９５Ｐａ，其阻力在前８．３ｈ內的平均增速約為１．３３Ｐａ／ｈ，而在后１３．５ｈ內平均增速約為１．８５Ｐａ／ｈ，過濾器總?cè)輭m量為２８．５ｇ。

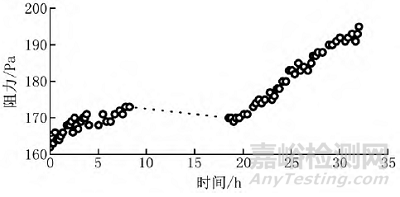

圖５ 過濾器阻力增長曲線
圖６展示了該過濾器濾紙?jiān)谌輭m終止時的掃描電鏡照片。圖６ａ為將玻纖濾料上、下２層剝離后拍攝的中間層表面照片，能夠清晰地觀察到濾料纖維及少量沉積的ＫＣｌ顆粒；而在圖６ｂ顯示的濾料迎風面表面照片中，大量ＫＣｌ顆粒沉積于濾料表層的纖維上，顯著增加了濾料表層的填充率。

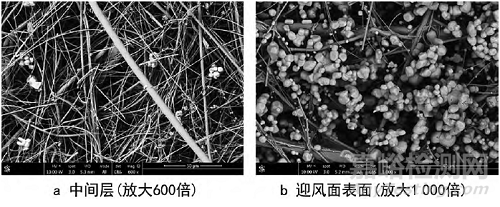

圖６ 過濾器樣品在容塵終止時不同濾料層的掃描電鏡照片
在上述實驗中，經過長達２１．８ｈ的發塵，過濾器僅容塵２８．５ｇ。盡管ＫＣｌ氣溶膠具有較小的質量中值直徑，相同容塵質量顆粒數較多，也更容易沉積于濾料內部導致阻力增長較快。但由于ＫＣｌ氣溶膠的發生濃度極低，導致高效過濾器阻力增長非常緩慢，若以通用的將２～３倍初阻力作為高效過濾器容塵終阻力，容塵實驗難以在實驗室能夠接受的時長內完成。若將本實驗中尺寸為４９２ｍｍ×４９２ｍｍ的受試過濾器更換為同濾材的尺寸為６１０ｍｍ×６１０ｍｍ的高效過濾器，在相同的容塵量下，過濾器的阻力變化會更加不明顯，容塵實驗時長將進一步增加。此外，本實驗過程中存在ＫＣｌ氣溶膠對實驗氣流濕度變化敏感導致已容塵過濾器阻力降低的現象，此前多位學者在進行濾料與過濾器容塵實驗中均關注過這一問題［１１-１３］?；谏鲜銮闆r，采用常規氣溶膠發生器發生ＫＣｌ氣溶膠的方法不適用于高效過濾器容塵性能試驗。需考慮采用人工塵作為高效過濾器容塵性能試驗的塵源。
4、人工塵容塵實驗
人工塵廣泛應用于一般通風用過濾器的容塵性能試驗，采用人工塵模擬大氣塵，能夠消除由于大氣塵的多樣性和多變性造成的測試結果差異。ＩＳＯ?。保玻保埃常保海玻埃保兑?guī)定了采用亞利桑那沙漠沙粒制造的４個等級的試驗粉塵（ＩＳＯ?。粒薄粒吹缆穳m），均由機動車行駛環境中存在的化合物組成［１４］。ＩＳＯ?。保叮福梗埃常海玻埃保逗停牛巍。罚罚梗海玻埃保卜謩e規定采用Ａ２道路塵和ＡＳＨＲＡＥ塵作為一般通風用過濾器的容塵性能試驗的塵源，Ａ２塵的化學成分如表１所示，而ＡＳＨＲＡＥ塵則由７２％（質量百分?jǐn)?shù)）的Ａ２塵、２３％的炭黑與５％的棉絨組成。
表１?。粒矇m化學成分
ＡＳＨＲＡＥ塵組分中因存在平均粒徑較大的棉絨，與高效過濾器實際使用情況并不相符，故不適合用于高效過濾器容塵性能試驗。為探究適合高效過濾器容塵性能試驗的人工塵源，選用Ａ２塵、１２５０目ＣａＣＯ３、ＳｉＯ２ＡＲ（分析純）、亞微米ＳｉＯ２、Ａｌ２Ｏ３ＡＲ（分析純）、０．０５ＣＲ?。粒欤玻希场庀喾ò滋亢诘确蹓m作為受試塵源。上述粉塵多為Ａ２道路塵中單一組分物質或相近物質，對大氣塵中的對應組分有一定程度的模擬作用，涵蓋不同粒徑范圍，生產加工工藝成熟，價格低，易獲取。為了既能保證人工塵主要組分不變，又能使人工塵整體保持較小粒徑，采用旋風分離器串聯喂塵器的發塵方法去除含塵氣流中的較大粒子。實驗對受試塵源依次進行發塵，測試其在使用與不使用旋風分離器情況下的粒徑分布特性。并選用合適的人工塵與發塵方法，進一步探究其對高效過濾器容塵性能的影響。
4.1旋風分離器進氣壓力與喂塵速率對人工塵粒徑分布的影響
旋風分離器的性能表現直接影響所發人工塵的粒徑分布。在結構尺寸、粉塵物性確定的情況下，影響旋風分離器性能表現的主要因素為進口氣流速度與氣體含塵濃度，前者由喂塵器進氣壓力決定，而后者由喂塵速率決定。因此設計多種喂塵器進氣壓力與喂塵速率組合，測量氣相法白炭黑粉末在不同發塵條件下的質量累積粒徑分布，實驗在６００ｍ３／ｈ風量下進行，結果如圖７所示?？梢娫诓皇褂眯L(fēng)分離器的情況下，進氣壓力與喂塵速率對受試塵的質量累積分布特性沒有顯著影響，而在相同的進氣壓力與喂塵速率下，旋風分離器的使用能夠顯著降低受試塵的質量中值直徑。在所有的實驗組合中，采用喂塵器串聯旋風分離器的發塵方式在進氣壓力０．５ＭＰａ、喂塵速率４．５ｇ／ｍｉｎ的條件下能夠獲得最小的質量中值直徑（約為２．１３μｍ）。這說明，在本實驗設備調節范圍內，適當提高進氣壓力與喂塵速率，能夠提高旋風分離器的性能表現，得到整體粒徑分布更小的粒子。

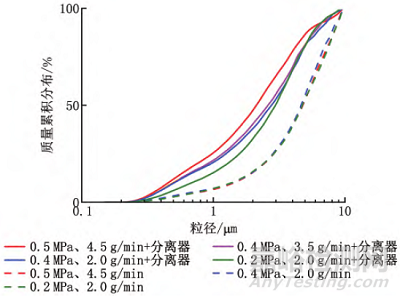

圖７ 不同進氣壓力與喂塵速率條件下氣相法白炭黑的質量累積分布情況
4.2人工塵粒徑分布特性
在６００ｍ３／ｈ風量、０．５ＭＰａ進氣壓力下，采用喂塵器與喂塵器串聯旋風分離器２種方法發生多種粉塵。實驗主要用于檢驗旋風分離器性能并定性對比不同塵源的粒徑分布特性，故僅在正常發塵操作的情況下測試粒徑分布，并不嚴格控制使用與不使用旋風分離器時的發塵質量或發塵濃度相同。
實驗結果如圖８所示。

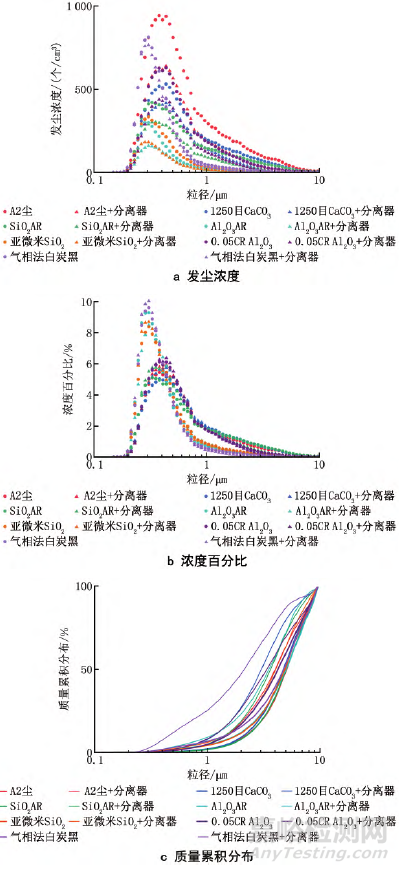

圖８ 人工塵發塵濃度、濃度百分比與質量累積分布情況
由圖８可以觀察到：第一，旋風分離器的使用會不同程度地降低各粒徑擋的粒子濃度；第二，所有受試人工塵發塵濃度均遠高于ＫＣｌ氣溶膠計數濃度，Ａ２塵、氣相法白炭黑的整體發塵濃度較高，但它們的濃度能否滿足容塵實驗的時長要求仍需進一步實驗驗證；第三，受試塵源中，Ａｌ２Ｏ３ＡＲ、亞微米ＳｉＯ２、氣相法白炭黑的高濃度粒徑擋較小且較集中，大部分集中在小于１μｍ的范圍內；第四，旋風分離器能夠明顯降低受試塵源的質量中值直徑，氣相法白炭黑在使用分離器的條件下，質量中值直徑約為２．１３μｍ，能夠反映受試塵的整體粒子處于較小水平。
在上述粉塵中，Ａ２塵與氣相法白炭黑在粒徑特性上各具一定代表性，在３．３節中將進一步研究這２種粉塵作為高效過濾器容塵性能試驗用塵源的可行性。圖９顯示了在使用分離器與不使用分離器的情況下，Ａ２塵與氣相法白炭黑發塵濃度各自的比值?？芍S粒徑的增大，旋風分離器對粒子的去除效果逐漸增強，但由于粉塵堆積密度、團聚能力等物理性質的差異，分離器對不同塵源的去除效果有所不同。

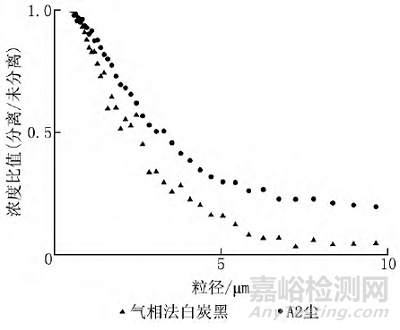

圖９ 發塵濃度比值（在０．５μｍ處歸一化處理）
4.3容塵實驗方法
采用Ａ２塵和氣相法白炭黑進行了如表２所示的３組容塵實驗。為便于實驗方法推廣，實驗步驟與后續數據處理過程借鑒現行國際主流標準ＥＮ７７９：２０１２。實驗步驟如下：
表２ 容塵實驗設計
１）稱量受試過濾器及旋風分離器灰斗在清潔狀態下的質量，以及末端過濾器的初始質量。
２）稱量一定質量粉塵，置于喂塵器傳送帶上，使其均勻通過喂塵器與旋風分離器，以設定的發塵濃度進入送風管道。停止喂塵前，將傳送帶上的殘余負荷塵掃至汲塵口，振動或敲打喂塵管道３０ｓ。
３）發塵結束后，保持系統風量不變，待系統穩定后記錄過濾器阻力，拆卸分離器灰斗并稱重，求得單次灰斗增重。重新安裝灰斗。
４）重復上述步驟直至過濾器達到終阻力時，停止發生負荷塵，稱量受試過濾器及末端過濾器終質量。
５）對試驗風管進行掃灰，收集沉積于風道中的實驗粉塵，稱量其質量，實驗完畢。
６）對過濾器每一發塵階段的容塵量按式（１）進行修正，繪制阻力累計容塵量變化曲線。
式中 Δｍｉ為修正單次容塵量，ｇ；Ｍｉ為單次發塵量，ｇ；ｍｉ為單次灰斗增重，ｇ；Δｍ為受試過濾器增重，ｇ；Ｍ為總發塵質量，ｇ，Ｍ＝ ΣＭｉ；ｍ為總灰斗增重，ｇ，ｍ＝Σｍｉ。
4.4旋風分離器的使用與人工塵種類對高效過濾器容塵性能的影響
高效過濾器的阻力會隨容塵量動態增長。Ｔｈｏｍａｓ等人提出高效過濾器的容塵過程可分為深層過濾、過渡和表面過濾３個階段［１５］。其中，深層過濾階段的阻力增長比較緩慢，而表面過濾階段的阻力則會呈線性快速增長。為了更形象地反映高效過濾器在整個容塵過程中每一時刻的阻力隨容塵量的增長速度，判斷過濾器所處容塵階段，引入阻力增長系數ｋ２［４］。本文采用阻力增長曲線中兩點間連線的斜率代表該區間的ｋ２。圖１０顯示了實驗１～３的阻力與ｋ２隨容塵量變化情況。在實驗１中，過濾器阻力在達到終阻力前，阻力隨容塵量始終呈線性增長，阻力增長系數ｋ２始終在一定范圍內維持不變。在實驗２中，阻力隨容塵量的增長速度起初緩慢增長，而后穩定在一定范圍內，ｋ２值整體高于實驗１。在實驗３中，阻力增長速度同樣呈現先逐漸增長隨后穩定的情況，但ｋ２在實驗開始階段就高于前２組實驗，并且很快達到穩定。ｋ２值在實驗過程中總體處于較高水平。

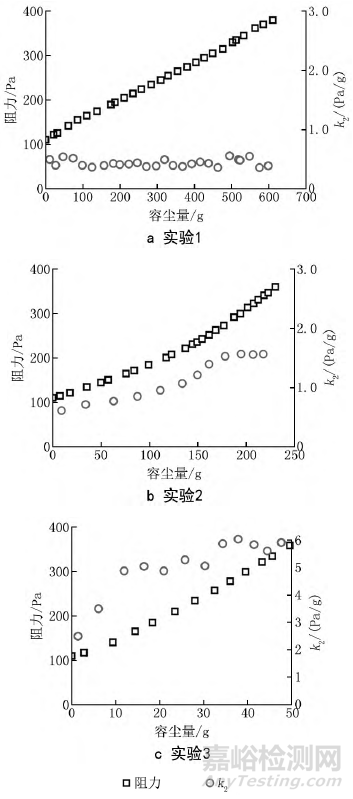

圖１０ 不同塵源與發塵方法下的高效過濾器阻力增長曲線
圖11顯示了３組實驗在達到終阻力時，過濾器樣品不同濾料層的掃描電鏡照片?？梢娫趯?shí)驗１結束時，大量大粒徑的Ａ２塵顆粒堵塞于迎風面表面，且部分顆粒粒徑大于１０μｍ，幾乎將表面的玻璃纖維完全覆蓋，而濾料內部幾乎沒有顆粒物沉積。這說明Ａ２塵整體粒徑較大，絕大多數沉積于迎風面表面，導致過濾器的阻力增長幾乎觀察不到深層過濾階段，而是在容塵初期迅速形成粉塵層，進入表面過濾階段，故阻力增長系數ｋ２在一定范圍內始終穩定不變。實驗２呈現出與實驗１相似的情況，但迎風面表面沉積的大顆粒占比明顯降低，中間層沉積顆粒物有所增加，可以反映旋風分離器去除了含塵氣流中部分大粒徑粒子，使得更多較小粒子在迎風面表面被堵塞前沉積于濾料內部。在實驗３結束時，迎風面表面玻璃纖維上沉積了大量細小的顆粒，形成枝狀纖維，所沉積的白炭黑顆粒明顯小于圖11ｃ中的Ａ２塵顆粒，結合阻力增長曲線可判斷此時過濾器已達到表面過濾階段。在圖11ｆ中，能夠觀察到細小顆粒在濾料內部的沉積現象，該過程對應容塵初期ｋ２不斷增大的區間。

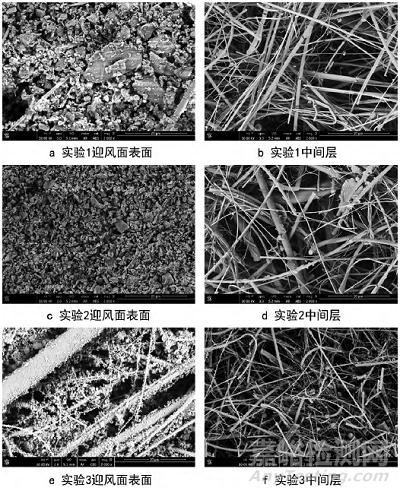

圖11 過濾器樣品在容塵終止時不同濾料層的掃描電鏡照片（放大2000倍）
上述３組實驗的阻力增長情況表明，人工塵粒徑對過濾器的阻力增長模式有重要影響。粒徑較小的顆粒物能夠在濾料內部沉積，此時的阻力增長表現為深層過濾階段。而較大的顆粒物無法深入濾料內部，只能在表面沉積，對應阻力的表面過濾階段。實驗３中阻力增長系數ｋ２明顯大于另外２組實驗，原因在于氣相法白炭黑顆粒整體小于Ａ２塵顆粒，單位質量的顆粒數更多，更容易分散沉積于濾料內部，形成枝狀纖維。
高效過濾器在實際使用中通常安裝于粗、中效過濾器下游。而經過粗效（Ｇ３）＋中效（Ｆ７）過濾器過濾后的環境氣溶膠顆粒基本分布在小于１μｍ的范圍內［８］。且在現有研究中，大量學者采用小于１μｍ的氣溶膠對高效濾料進行容塵，阻力增長曲線均能觀察到深層過濾與表面過濾２個階段。結合圖８中濃度百分比分布情況、圖１０中阻力增長情況及圖１１ｅ中沉積顆粒物形態分析，在３組實驗中，采用氣相法白炭黑結合旋風分離器的發塵方法更貼近高效過濾器實際使用情況。

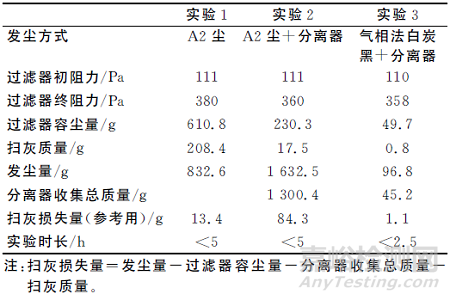

表３ 容塵實驗１～３結果匯總
３組容塵實驗結果如表３所示。對比實驗１、２可知，在６００ｍ３／ｈ的實驗風量下，使用Ａ２塵作為容塵實驗塵源時，旋風分離器的使用能夠大幅降低高效過濾器的容塵量，并顯著改善管道落灰現象。但該發塵方法存在發塵量明顯增大的問題，且由于旋風分離器的加入增加了管路阻力，部分塵未被喂塵器吸入，或沉積于喂塵器管道和分離器內部，導致掃灰損失量過高。實驗３數據顯示，氣相法白炭黑＋旋風分離器的發塵方法能夠有效降低發塵量和掃灰損失量，縮短實驗時長。此外，容塵實驗中幾乎不存在管道落灰現象，這是因?yàn)闅庀喾ò滋亢诘拿芏容^低（見表４）。實驗方法具備較好的可操作性，適合用于高效過濾器容塵性能試驗。

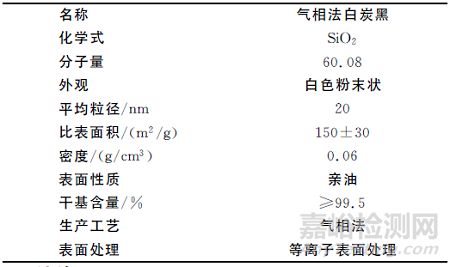

表４ 氣相法白炭黑物性參數
5、結論
本文采用喂塵器串聯旋風分離器的發塵方式，對多種人工塵進行粒徑分布測試。并分別采用ＫＣｌ氣溶膠、Ａ２塵、氣相法白炭黑粉塵對高效過濾器進行容塵實驗。通過實驗對比，提出了一種適合用于高效過濾器容塵性能試驗的塵源與發塵方法。主要結論如下：
１）采用常規氣溶膠發生器發生ＫＣｌ氣溶膠的方法不適用于高效過濾器容塵性能試驗，氣溶膠因發生濃度過低，使高效過濾器容塵實驗難以在實驗室可接受的時間內完成。
２）采用喂塵器串聯旋風分離器的發塵方式發生氣相法白炭黑粉塵，在本文實驗設備的調節范圍內，在進氣壓力０．５ＭＰａ、喂塵速率４．５ｇ／ｍｉｎ的條件下能夠發生質量中值直徑約２．１３μｍ的氣相法白炭黑粉塵。
３）旋風分離器的使用會對全部粒徑擋的粒子濃度進行一定程度的去除，并顯著降低受試塵的質量中值直徑。同一旋風分離器對不同塵源的去除效果有所不同。受試人工塵發塵濃度遠高于氣溶膠發生濃度。
４）在３種發塵方法中，氣相法白炭黑＋旋風分離器的方法更適合高效過濾器容塵性能試驗。該粉塵密度低、整體粒徑小、發塵濃度高，能夠使高效過濾器在較小的容塵量下獲得較快的阻力增長速度，有效縮短了實驗時長，且容塵實驗中幾乎不存在管道落灰現象，實驗方法具備較好的可操作性。
