摘 要
在2010年前后，隸屬于美國能源部DOE（Department of Energe）的阿貢國家實驗室、太平洋西北國家實驗室（Pacific Northwest National Laboratory, PNNL）等開展了高壓儲氫瓶系列研究工作，而且DOE為美國國內公司提供經費支持用于相關領域基礎研究。
碳纖維強度轉換效率
1、基本概念
在碳纖維材質高壓儲氫氣瓶中存在碳纖維強度轉換效率的概念，它是指在高壓儲氫氣瓶結構應用中碳纖維實際強度與理論強度的比值。
眾所周知，碳纖維受到外部張力時，如纖維受拉力方向與纖維軸向平行時，碳纖維的拉伸強度可以發揮最高水平，強度轉換效率可以達到100%。
圖1 高壓氣瓶的纏繞成型加工
由于高壓氣瓶是采用碳纖維纏繞工藝加工，在氣瓶端部會產生彎曲卷繞，因此獨特的加工工藝使得碳纖維強度轉換效率很難達到100%。
2、理論值
依據美國Quantum公司研究數據表明，對于35MPa高壓儲氣瓶轉換效率為82.5%，而70MPa高壓儲氣瓶的轉換效率為80%。
如果可以有效提升轉換效率，可以減少所需碳纖維用量，而且高壓氣瓶更加安全可靠，因此提升轉換效率有著重要現實意義。
3、影響因素
影響碳纖維強度轉換效率的因素較多，主要涉及碳纖維、樹脂以及高壓氣瓶成型工藝等方面，如提高樹脂基體性能、改善碳纖維與基體之間的浸潤性、減少氣瓶成型中螺旋交叉等均是提高轉換效率的關鍵。
在提高轉換效率研究方面，PNNL通過與東麗公司（美國CFA）合作，重點開展了碳纖維表面改性、顆粒增強樹脂基體、纖維鋪層等研究工作。
轉換效率研究進展
PNNL國家實驗室將承擔項目分解為8個子課題，并與福特Ford、東麗Toray、AOC、Lincoln等公司合作，開展聯合技術攻關，而且部分研究精力集中在提高轉換效率領域。

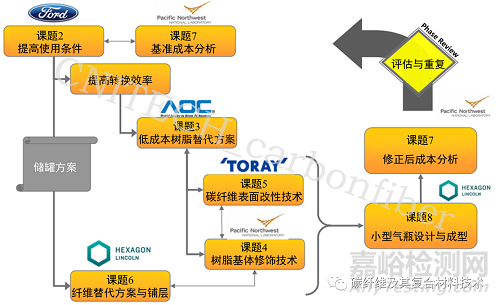

圖2 美國PNNL高壓儲氣瓶項目任務分解

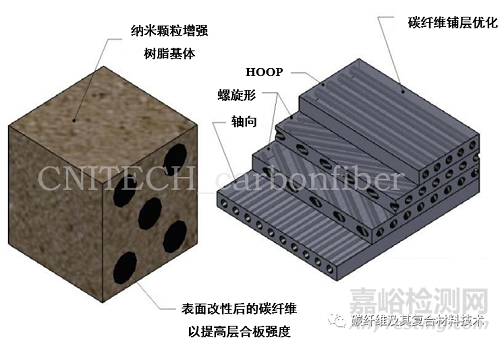

圖3 提高轉換效率的主要解決方案
4、表面改性技術
經過改性后碳纖維與乙烯基樹脂基體界面結合強度最高超過12ksi，換算成公制單位約82MPa，滿足了工藝使用要求。

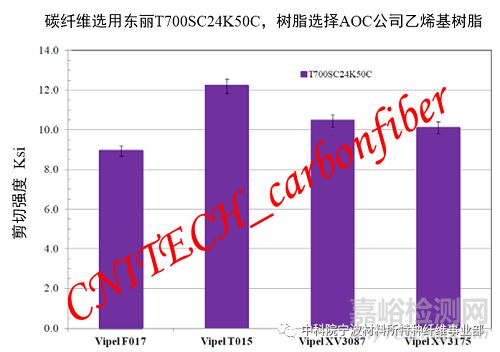

圖4 表面改性后碳纖維樹脂基體結合強度
圖5 改性后碳纖維與樹脂界面結合狀態
5、樹脂基體修飾技術
通過采用顆粒對樹脂基體進行增強后，樹脂基體拉伸強度獲得顯著提升。

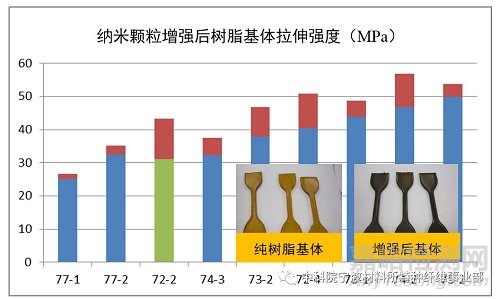

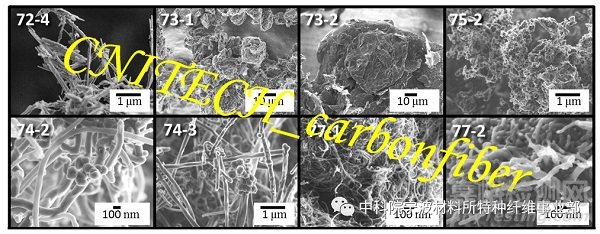

圖6 顆粒增強樹脂界面狀態及性能
篇尾語
碳纖維強度轉換效率是影響高壓儲氫氣瓶的一項關鍵指標，如果能夠采取有效途徑大幅提升轉換效率，可在最少碳纖維用量情況下，獲得最優產品性能，并有助于成本控制，因此碳纖維表面改性技術、樹脂基體修飾技術是制備高壓儲氫氣瓶重要關鍵技術組成。
此外，從美國PNNL在高壓儲氣瓶領域研究不難發現，其實高壓氣瓶屬于系統工程，為了研制出性能優異、價格低廉的高壓儲氫氣瓶，PNNL不但和汽車生產商福特公司合作，而且在原材料領域更是與碳纖維企業東麗公司、樹脂生產商AOC公司開展廣泛合作。
“工業創新，材料先行。”只有對原材料進行了深入了解，并解決了關鍵技術問題，才會有后續優良產品。碳纖維材質高壓儲氫瓶領域也一樣，除了后續關鍵的纏繞工藝外，新型高強高模碳纖維研發、碳纖維表面改性技術、樹脂基體修飾技術等均會影響最終產品性能，因此相關領域基礎研究必不可少。
