案例問題
多股絞線/導線錫焊到PCB板，如圖1所示，是否符合GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準23.9條款“多股絞線在其承受接觸壓力之處，不應使用鉛—錫焊將其焊在一起”的要求?

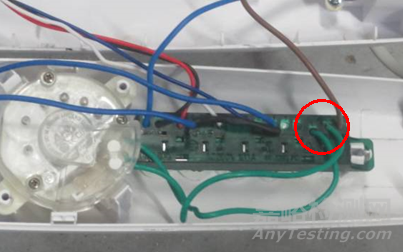

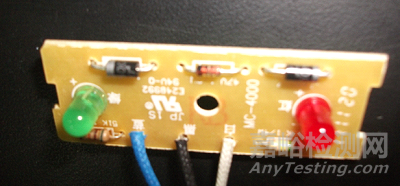

圖1 多股絞線/導線錫焊到PCB板（所有圖片來源于實拍）
案例分析
案例問題內容沒有注意區分“多股導線承受接觸壓力”的情況，問錯了問題。
多股導線錫焊為一體，插入柱型接線端子，擰緊螺釘，此時螺釘壓緊錫焊一體的多股導線處有“物理性、機械性”的壓力，如圖2和圖3所示。

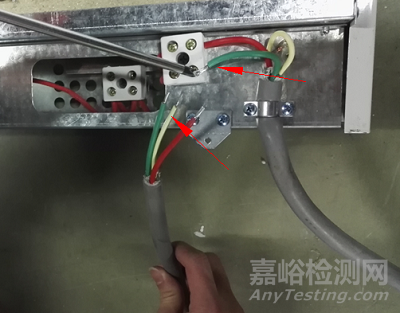

圖2 多股導線錫焊為一體插入柱型接線端子
圖3 連接到墻上空氣開關的軟線兩端都錫焊
據文獻介紹，Cold flow冷流變，也稱為蠕變，是固體材料在機械應力的影響下緩慢移動或永久變形的趨勢。
與脆性斷裂不同，在施加應力時不會突然發生蠕變變形。相反，應變會因長期壓力而累積。因此，蠕變是一種“隨時間變化”的變形。
一般而言，蠕變變形的影響通常在熔點的約35％處變得明顯。低熔點金屬，包括許多焊料，可以在室溫下開始蠕變。
為了方便將多股導線連接到螺釘端子，絞合線鍍錫的做法雖然流行并且在很長一段時間內被認為是標準做法，但專業電工已經不鼓勵這樣做。
這種情況由于受到錫焊“冷流變cold flow”可能會過熱-接觸不良-更過熱-更接觸不良“惡性循環”，不符合GB 4706.1-2005標準23.9條款。
而彈簧接線端子，如圖4和圖5所示，彈簧的彈性結構可以及時“補償”錫焊冷流變引起的形變，保持接觸可靠，是GB 4706.1-2005標準23.9條款中“除非……”的豁免情況。

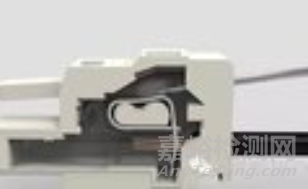

圖4 提供補償?shù)膹椈山泳€端子示例
圖5 提供補償?shù)膹椈山泳€端子示例
而案例問題中的多股導線錫焊PCB板上，沒有“物理性、機械性”的壓力，就是純粹的錫焊連接，GB 4706.1-2005標準23.9條款不適用于此情況。
標準條款
GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準
23.9多股絞線在其承受接觸壓力之處，不應使用鉛—錫焊將其焊在一起，除非夾緊裝置的結構使得此處不會出現由于焊劑的冷流變而產生不良接觸的危險。
注 1: 使用彈簧接線端子可滿足本要求，僅擰緊夾緊螺釘不被認為是充分的。
注 2: 允許多股紋線的頂端釬焊
通過視檢確定其是否合格。
