1.1 質譜技術
質譜法（Mass Spectrometry， MS）是一種在高真空系統中對樣品分子進行分離測定的方法，通過使待測物質電離形成不同質荷比的離子，利用電磁學原理使離子按照質荷比分離并測定離子流強度，將質荷比從小到大依次排列后得到該樣品的質譜圖（Mass Spectrum），并最終與數據庫中標準物質的質譜圖分析對比后判斷原樣品分子的化學組成。
根據質譜圖提供的信息可以進行多種有機物及無機物的定性和定量分析、復雜化合物的結構分析、樣品中各種同位素比的測定及固體表面的結構和組成分析等。相比于常用于有機化合物結構分析的核磁共振波譜、紅外光譜和紫外-可見光譜，質譜分析法是唯一一個可以確定分子式的方法，且可以根據已知化合物分子斷裂規律有效推斷未知分子的結構信息。
用來檢測待測物質的質譜，并進行相對分子質量、分子式、結構分析的儀器稱為質譜儀。質譜儀主要由五個部分組成，分別為進樣系統（Inlet）、離子源（Ionsource）、質量分析器（Mass Analyzer）、離子檢測器（Detector）、真空系統（Vacuum System）、電子測控系統以及數據處理系統（Data System），為了獲得離子的良好分析，必須避免離子損失，因此凡有樣品分子及離子存在和通過的地方，必須處于真空狀態。高真空系統能防止空氣中大量氧損壞離子源的燈絲、防止幾千伏加速電場意外放電、防止空氣中的分子產生額外的裂變反應導質譜圖出現干擾。
圖表1 質譜儀原理
資料來源：鐘鼎生物，智銀全球生物醫藥資料庫
1.2 質譜儀的分類
按質量分析器的工作模式分類：靜態質譜儀（磁偏轉（單/雙）聚焦質譜）和動態質譜儀（四極桿質譜、離子阱質譜、飛行時間質譜和傅里葉變換離子回旋共振質譜）兩大類；
按分析物質的化學成份性質分類：無機質譜儀（元素分析）、有機質譜儀（有機分子分析及生物大分子分析）和同位素質譜儀；也有人把生物質譜單獨分出來；
按質量分析器的工作原理分類：磁偏轉（單/雙）聚焦質譜、四極桿質譜、離子阱質譜（包括線性離子阱和軌道離子阱）、飛行時間質譜和傅里葉變換離子回旋共振質譜等五大類，還有其他新型質量分析器和串聯質譜儀；

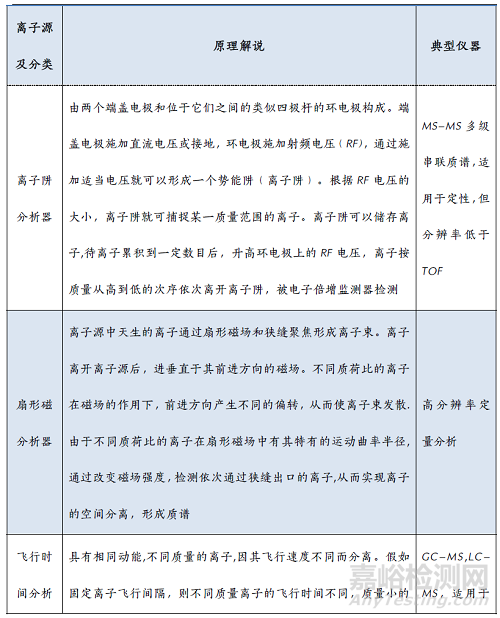

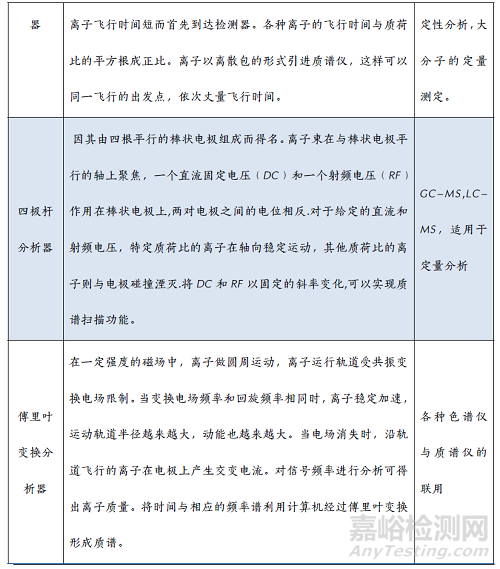

圖表2 質譜質量分析器類型
資料來源：Tiger hyh，智銀全球生物醫藥資料庫
按分析的應用領域分類：實驗室分析質譜儀、專用質譜儀、工業質譜儀、醫療質譜等；
按離子源的電離方式分類：電子轟擊電離質譜儀、化學電離質譜儀、場/解析電離質譜儀、快原子轟擊電離質譜儀、輝光/電弧/激光電離質譜儀、基質輔助激光解吸電離質譜儀、電噴霧電離質譜儀等；

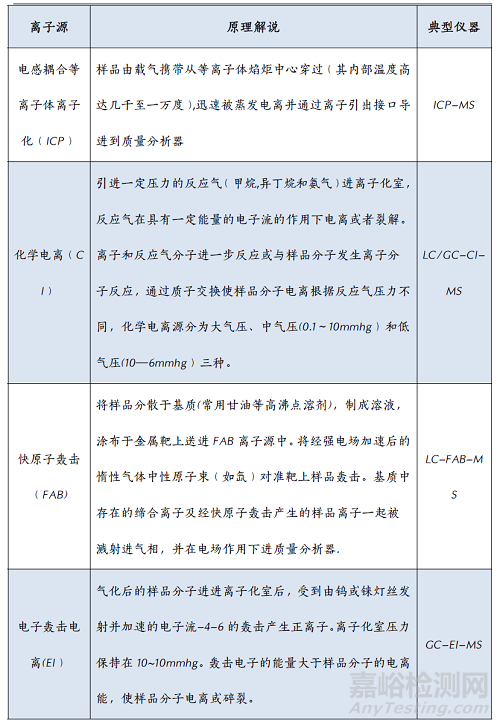

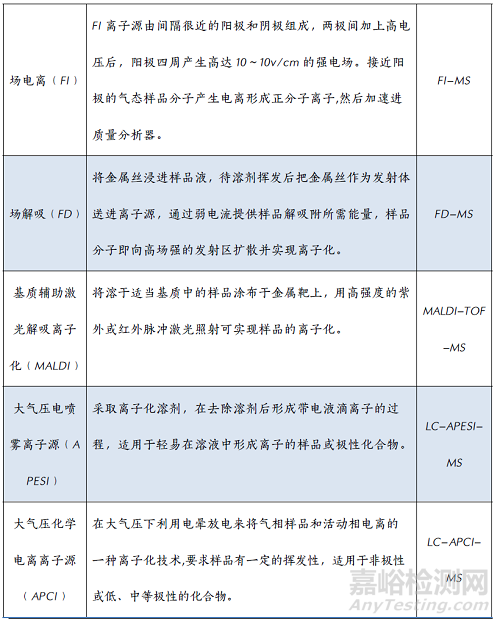

圖表3 質譜離子源類型
資料來源：Tiger hyh，智銀全球生物醫藥資料庫
按分辨率高低分類：低分辨質譜儀、中分辨質譜儀和高分辨質譜儀；
按與其它分析儀器聯用方式分類：氣相色譜-質譜聯用儀（氣質聯用儀）、液相色譜-質譜聯用儀（液質聯用儀）、光譜-質譜聯用儀、毛細管電泳質譜聯用儀等；
按多個質量分析器組合模式分類：單級質譜儀和多級（串級）質譜儀；串級質譜儀又分時間串級（離子阱）質譜和空間串級質譜（三重四極桿質譜和四極桿-飛行時間質譜儀）；
按儀器外觀分類：臺式質譜儀和落地式質譜儀；小型質譜儀和大型質譜儀。
按使用場合分類：實驗室質譜儀，在實驗室環境中固定位置使用；過程質譜儀，在現場固定位置連續監測；移動質譜儀，在移動過程中使用。
1.3 小型質譜儀的技術難點
小型質譜儀是一種小型、便攜式的質譜儀，將質譜儀進行小型化封裝后可以實現化學物質在現場的快速檢測和分析，無需連接實驗室中無法便攜的其他部件。一般的質譜儀通常需要經驗豐富、訓練有素的人員來操作，而小型質譜儀在無專業操作人員情況下可以正常運行。
為了達到快速檢測和體積小的優勢，小型質譜儀的技術難點主要包括以下幾個方面：
★ 快速前端分離：快速將樣品離子化，并減小樣品處理系統的體積。
★ 小型真空泵：縮小質譜儀面臨的挑戰之一就是真空。質譜在真空中起作用以消除背景信號并避免分子間碰撞事件，但真空系統大而重，要縮小質譜儀的體積和重量就需要使用小型的真空泵。飛行時間（TOF）質譜儀需要高真空度，因此大多數小型質譜儀由即離子阱或極桿構建。
★ 離子阱與離子容量的平衡：隨著陷阱變小，擠壓相同數量的離子變得越來越困難。小型化質譜儀特別是離子阱的巨大挑戰是如何使陷阱更小而不會損失離子容量。
★ 性能和體積的平衡：由于小型質譜儀體積較小，所以可能在質量準確性、質量穩定性、質量分辨率和檢測限等性能上不及大型質譜儀，因此在將質譜儀小型化時如何平衡體積和性能是一個技術問題。
★ 儀器穩定性和信噪比：由于微型質譜儀的體積較小，受環境因素的影響比較大，儀器的穩定性是一個需要解決的問題。同時信噪比對于質譜儀的檢測結果具有很大的影響。
★ 自動化和方便使用：自動化可以提高實驗的準確性和效率，簡單易使用的小型質譜儀能夠在更廣泛的場景中使用。
1.4 小型化質譜儀與大型質譜儀技術的主要差異
針對上述這些技術難點，可以采用新型的離子源和檢測器、優化質量分析器設計、開發高效的數據分析算法等，以提高小型質譜儀的性能和穩定性，降低成本，實現更加廣泛的應用。目前小型質譜儀與大型質譜儀之間的主要技術差異在于離子源和質量分析器的優化。
★ 進樣方式和流程：進樣系統目的為將待測物質送進離子源，根據進樣方式不同可分為直接進樣與間接進樣。常規大型質譜儀的前段通常是大型的HPLC，小型質譜儀的進樣方式更加簡單，而且無需對樣品進行預處理，整體流程簡便快捷。小型質譜儀通過新型的樣品分離技術，單步處理復雜樣品，免于色譜法分離，集樣品快速前處理和離子化于一身，無需額外樣品處理步驟，在采樣現場實現采樣-自動樣品純化-離子化進樣，滿足日常定性定量需求。
★ 離子源方式：常規的大型質譜采用電噴霧（ESI）或大氣壓化學電離（APCI），要求經分離提純后進行離子化，而小型質譜分析系統通常采用更簡便的技術，例如實時直接分析(DART)和解吸附電噴霧(DESI)等原位離子源（Ambient Ionization Source）方法在大氣壓下直接對未處理或者半處理的樣品進行解吸、電離，達到快速處理樣品的目的。

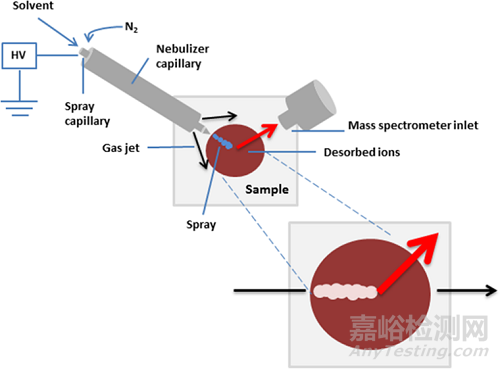

圖表4 解吸附電噴霧(DESI)示意圖
資料來源：Wójtowicz, A., Wietecha-Pos?uszny, R. DESI-MS analysis of human fluids and tissues for forensic applications. Appl. Phys. A 125, 312 (2019).，智銀全球生物醫藥資料庫
★ 真空泵大小和位置：對小型質譜儀來說，真空系統是整個系統重量最重、功耗最大的部件，因此對質譜系統的小型化可能起著決定性作用。而實驗室質譜儀的真空系統通常由渦輪分子泵與旋片式機械泵、干泵、隔膜泵等結合實現，但是這一機械結構并不適合移動作業。小型質譜儀的真空泵大大減小了體積的占用，可以和其他部件集中在一個設備中。微型離子阱體積較小，是小型化質譜儀中最常見的質量分析器。在離子阱中，需要將各種不同電壓和頻率的電流施加到電極上以設置離子運動的電場。設備越小，捕獲離子所需的電流頻率就越高。小型化的一個好處是它們可以在比其他同類設備更高的壓力下運行，所以儀器對真空泵系統要求會降低?？s小了龐大的真空泵，就為整機小型化提供了條件。其他類型的質譜儀通常需要將系統內部的壓力通過真空泵降低到0.001 Pa甚至更低，以便離子可以輕松在內部穿行到達檢測器。這種真空狀態通常需要多級泵送來實現。相比之下，離子阱通?？梢栽?.1 Pa以下的壓力下運行。較小的離子阱只能保持較小的離子流，因此一次可以檢測到的質量范圍較窄，并且可能會降低靈敏度。J. Michael Ramsey和波士頓的908 Devices合作開發的儀器通過使用離子阱陣列克服了這些問題，離子阱陣列提高了捕獲離子的能力。另一種方法是使用一維擴展的陷阱，如線性或環形陷阱。
★ 智能化程度：大型質譜儀需要專業人員進行操作使用，而小型質譜儀使用界面用戶友好，無需專業培訓及特殊技術操作，檢測現場人員無需專業背景即可進行樣品檢測和分析。小型質譜儀集樣品制備、掃描分析、數據處理和結果報告等功能于一體，高度自動化與智能化，快速完成樣品分析并極大簡化操作流程。小型質譜儀配合云分析網絡，在質譜終端實現更好的智能化和拓展性的同時，通過中心化的數據分析實現規?；?、網絡化的協同管理。
1.5 小型質譜儀的應用特點
小型質譜儀具有體積小、成本低、便攜性強等特點，適用于一些需要在現場進行分析的場合。其應用特點主要包括以下幾個方面：
★ 政府監管
小型質譜儀可以用于毒品和毒物的靶向檢測和非靶向篩查，用于禁毒刑偵、防爆等政府監管工作。其在禁毒防爆領域的應用優勢在于能夠在現場實現快速、準確的檢測且無需專業人員操作。
★ 生物醫藥
小型質譜儀可以用于生物醫藥領域的分析，如生物樣本中小分子代謝標志物、藥物定性半定量篩查和定量檢測等。例如清譜科技的小型質譜儀可以通過腦膠質瘤IDH基因突變檢測試劑盒用于神經外科術中診斷。小型質譜儀在生物醫藥研究領域的應用優勢在于能夠進行高通量的分析、具有較高的靈敏度和分辨率。
★ 食品安全檢測
小型質譜儀可以用于食品中的有害物質檢測，如農藥殘留、重金屬等。其在食品安全領域的應用優勢在于能夠?qū)崿F(xiàn)快速、準確的檢測，并且可以在現場進行分析。
★ 環境監測
小型質譜儀可以用于環境中的污染物檢測，如大氣中的揮發性有機物、水中的有機物和無機物等。其在環境監測領域的應用優勢在于可實現高靈敏度、高分辨率且能夠進行實時監測。
★ 災難現場應急
小型質譜儀可以用于災難現場的應急分析，如化學品泄漏、恐怖襲擊等。其在應急領域的應用優勢在于能夠快速、準確地進行分析，并且可以在現場進行操作。
★ 其他領域
小型質譜儀還可以應用于其他領域，如石油化工、材料科學等。其優勢在于能夠?qū)崿F(xiàn)便攜、高通量、實時監測等特點。
二、小型質譜POCT化開辟藍海市場
2.1 小型質譜行業產業鏈分析
小型質譜行業的上游主要包括生產零部件、儀器材料、試劑類材料的公司，中游行業包括質譜儀器及試劑公司，以技術能力為核心競爭力，下游應用行業主要包括臨床檢驗、慢病監測、應急反恐、災害醫學救援、食品安全、毒品檢驗等，第三方檢測與各級醫院間合作較多，小型質譜儀未來將更多覆蓋到家庭社區。
2.1.1 產業鏈上游
核心零部件需要國產替代，產業鏈上游為質譜儀的各類零部件，國內已有部分公司掌握了質譜的離子源、質量分析器等核心零部件的工藝。上游產業鏈的全面、大規模本土化仍面臨挑戰。質譜國產化率低，導致本土產業鏈的發展缺少土壤，國產質譜市場打開才能支撐上游定制化零部件研發生產投入，未來國內上游產業鏈仍需進一步發展。
2.1.2 產業鏈中游
儀器端：小型質譜技術，國內企業領先于國際水平
目前大型質譜儀國內產品和國外仍有較大差距，主要差距在于整機可靠性、核心元器件精密制造技術和用戶體驗，檢測器和真空泵等關鍵零部件仍需進口。但是在小型質譜儀方面，中國和國外小型質譜儀行業都處于起步階段，國內廠家技術領先于國際水平。國內公司在小型質譜儀各個模塊均擁有核心自主知識產權，取得了多項創新突破。小型質譜儀通過真空和離子傳輸系統的創新設計，包括將傳統質譜儀普遍采用的多級真空腔體合并為單級腔體或腔體內流體優化，使小型質譜儀對真空泵保持著最低的需求，儀器真空的維持得以用小型真空泵來實現。同時，進樣方式、氣壓同步技術、離子源方式等技術創新使小型質譜儀更加緊湊、穩定、可靠。國內企業清譜科技掌握的非連續大氣壓接口（DAPI）技術的應用進一步優化了小型質譜儀小型化的問題，可以大幅降低質譜儀整機重量。
圖表5 非連續大氣壓接口（DAPI）示意圖
資料來源：清譜科技，智銀全球生物醫藥資料庫
試劑端：國內企業發展空間大，儀器搭配試劑盒銷售模式尚未普及
由于國外質譜儀器大廠都是科學儀器的廠家，在國內沒有原廠配套的IVD試劑，所以臨床質譜領域沒有出現羅氏、雅培之類的國外IVD巨頭，給了國內臨床質譜公司發展的機會。目前，獲得藥監局批準的試劑盒幾乎全都是國產試劑盒。但實際應用方面，除新生兒篩查外，國產下游檢測機構多選擇自配試劑，儀器搭配試劑盒銷售的模式尚未普及。目前，清譜科技等儀器公司已經開始布局試劑端，而安圖生物、達瑞生物等IVD企業也開始研發或以O(shè)EM方式引進國外儀器，配合公司原有的體外診斷試劑打造一體化解決方案。另外，復興診斷、和合診斷等下游檢測機構也進入臨床質譜試劑端。長期來看，能夠解決儀器試劑適配問題，為下游提供一體化解決方案的國內公司，在競爭中將處于有利地位。
2.1.3 產業鏈下游
小型質譜應用于多個現場檢測領域
小型質譜儀應用場景廣闊，在食品安全、公安執法、醫療診斷、環境監測等領域有著廣泛的市場潛力。通過場景專用化、方法簡單化、儀器集成化、操作智能化設計理念，小型質譜儀具備優異的定性能力、快速的分析能力、廣泛的適用能力、良好的機動能力、簡單的操作特性、低廉的成本投入，以及具備一定的定量能力等特點。因此小型質譜增強了檢測的移動性、時效性，使儀器使用突破了檢測場地、時間和人員的限制，為用戶提供及時、準確的化學信息反饋。在一些對定量要求不高的應用場合，可以采用“小型質譜儀直接質譜分析”方案進行現場快速檢測，例如工業檢測、食品中化學添加檢測、爆炸物檢測、毒品檢測、環境監測、應急檢測等應用。在對定量有需求的場景，可以采用“小型色譜+小型質譜儀”方案進行精準定量分析，如醫療診斷、工業過程控制領域。在對痕量檢測有需求的場景，可以使用“樣品前處理方法+小型色譜+小型質譜儀”方案進行痕量檢測，如食品中農殘檢測。小型質譜儀使用方法靈活、定制程度高、價格優勢明顯、適用范圍廣，將顛覆現場檢測諸多方法，直接推動質譜檢測市場放出巨量。
小型質譜行業將加快其在POCT場景中應用的發展
傳統質譜儀價格高，占地面積大，操作繁雜，隨著質譜的臨床應用價值增加，質譜技術更多價值被挖掘出來，近年來業內開始研發 POCT 化小型質譜設備。POCT是Point of Care Testing的簡稱，即床旁檢測或即時檢測，中國醫學裝備協會POCT裝備技術專業委員會將其定義為在采樣現場進行的、利用便攜式分析儀器及配套試劑快速得到檢測結果的一種檢測方式，具有快速簡便、現場分析等特點，能減少樣品轉送流程，縮短報告時間。POCT即時診斷作為體外診斷行業的細分行業，可應用于臨床檢驗、慢病監測、應急反恐、災害醫學救援、傳染病監測、檢驗檢疫、食品安全、毒品檢驗等公共衛生領域。

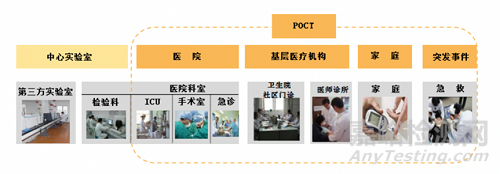

圖表6 POCT產品主要的應用領域
資料來源：邁克生物招股書，智銀全球生物醫藥資料庫
目前大型質譜儀主要在實驗室里使用、由專業人員操作。但小型質譜將質譜做得更簡單、更小、更智能，使質譜儀POCT化。POCT 化小型質譜儀擁有快速、便攜、體積小、操作方便的優點， POCT 化小型質譜儀能快速響應現場檢驗需求，用于實時分析前景廣闊，能夠在現場進行精準的即時定性定量檢測，可檢測揮發性有機物(VOC)和非揮發性有機物，在 ICU、臨床科室進行床旁監測，如手術室用麻醉檢測等。
國內企業布局小型質譜的POCT化將開辟新的藍海市場。小型質譜通過簡化樣品處理、采用智能操作系統，擺脫必須由專業人員在專業實驗室里進行復雜操作的局限，面向的群體不再是專業技術人員，更適合應用于POCT領域。目前國內已經有少數企業正在推動小型質譜在POCT領域中的應用。清譜科技研發的多款小型質譜儀可以用于疾病篩查、POCT、個性化醫療研究的快速質譜的分析方案；精智未來開發的POCT小型呼氣分析設備基于MEMS微流控技術，用于癌癥早篩、感染性疾病檢測等應用場景。
2.2 小型質譜行業快速發展，POCT化開拓藍海市場
市場需求增加推進小型質譜行業快速發展
未來將在小型質譜儀行業，根據新思界產業研究，全球移動/便攜式質譜儀（小型質譜儀）市場規?；?qū)?.3億美元，增長到2026年的4.3億美元，復合年增長率為27．0％。產品架構與技術的不斷進步是移動質譜儀發展的動力，而下游應用市場對于小型質譜儀需求的增加是推動市場規模增長的主要因素。

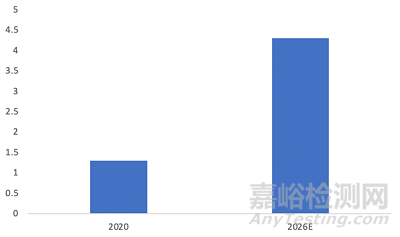

圖表7 全球小型質譜儀市場規模增長情況（單位：億美元）
資料來源：新思界產業研究，智銀全球生物醫藥資料庫
北美地區是2020年全球小型質譜儀行業最大的區域市場。北美地區擁有多樣化和完善的研發基礎設施，終端用戶行業迅速采用便攜式和技術先進的技術。2020年，北美在小型質譜儀市場中占據最大的市場份額。美國能源部于2020年發布了《未來二十年重大科學裝備計劃》，該計劃的設計為重大科學儀器設備、設施和裝備提供了戰略框架和發展思路，并為后續政策與資助決策提供指導方針，同時也推動了美國小型質譜儀市場規模的快速發展。此外，在北美地區，監管機構正在密切監測環境的安全和質量，以建立跨地區的環境安全。
中國市場未來將成為增長速度最快的區域市場
中國企業在小型質譜技術的開發方面有著領先地位，隨著未來中國對小型質譜儀產品需求的不斷增加，未來國產需求非常大，中國也將成為全球范圍內小型質譜儀增長速度最快的區域市場。
目前，第三方醫學檢驗在我國滲透率偏低，不到10%，2021年我國獨立醫學檢驗行業市場規模已超300億元。但對標美國、歐洲、日本等成熟市場40%-50%以上滲透率來看，我國第三方醫學檢驗行業還有很大的發展空間。我國臨床質譜檢測的滲透率僅有1%~2%左右，與發達國家仍有較大差距，未來在三甲醫院、第三方醫檢為首的下游醫學檢驗機構的滲透率仍有充分增長空間。
在IVD的細分行業中，臨床質譜儀的國產替代率處于最低水平。與 2021 年我國臨床質譜1%~2%的滲透率相比，美國臨床質譜在醫學檢測市場的滲透率達到了15%。美國臨床質譜的迅速發展離不開第三方醫學檢驗ICL(Independent Clinical Laboratory)和臨床自建項目LDT(Laboratory Developed Test)的發展。ICL規?；笥兄谔岣卟少徺|(zhì)譜設備能力，美國醫學檢驗市場以院外檢測為主，35%為ICL(Independent Clinical Laboratory)，明顯高于我國。質譜儀器昂貴的成本限制了小型醫療機構的購進，ICL的規模效應為其帶來大量的連鎖檢測樣本，增加了醫療機構購買高價檢測設備的可能。

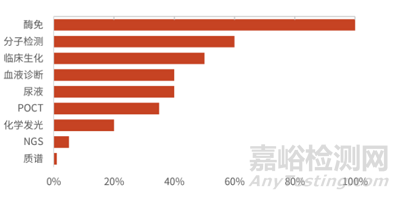

圖表8 各類體外診斷手段中國產儀器占比
資料來源：杭實資管，智銀全球生物醫藥資料庫
醫療POCT市場將是未來小型質譜企業的必爭之地
POCT領域技術主要包括干化學、膠體金法、免疫層析技術、斑點金滲濾法、放射免疫法、化學發光免疫測定技術、發光酶免疫測定法、電化學發光免疫測定技術等，近年來小型質譜、生物傳感器、微流控等技術也相繼應用于POCT領域。
據Kalorama，2018年全球POCT市場規模約為175億美元，行業增速約為10%。據醫械研究院測算，2018年我國體外診斷市場規模約為604億元，同比增長18.43%。而POCT（非血糖）市場規模約為99億元，年化復合增速在20%以上。對于市場空間最大的美國市場，美國實驗室檢測市場長期被雅培、貝克曼、羅氏等大型頭部企業占據，在POCT市場上的布局則較淺，而美國“家庭醫生”模式成熟，中國企業可以著眼于基層市場，POCT產品是合適的切入點。
圖表9 2013-2018年中國POCT市場規模（單位：億美元）
資料來源：基蛋生物招股書，智銀全球生物醫藥資料庫
我國POCT市場起步較晚，目前整體市場規模較小，醫院等終端場景滲透率較低，因而潛在發展空間巨大。我國POCT行業的快速發展主要得益于2015年以來國家推行分級診療。根據Eshare醫械匯發布的《醫療器械藍皮書(2021)》指出，我國POCT行業發展最快的年份是2020年，增速達到了24.70%，2020年末，我國POCT行業市場規模在93億元左右。在新冠疫情的影響下，我國對POCT的需求急劇攀升;前瞻產業研究院初步統計2021年我國POCT市場規模約為110億元左右。前瞻產業研究院預測2022-2027年我國POCT市場將以CAGR9%左右上升至2027年的180億元左右。

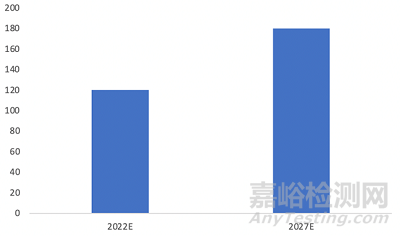

圖表10 2022-2027年中國POCT市場規模（單位：億元）
資料來源：前瞻產業研究院，智銀全球生物醫藥資料庫
小型質譜儀在POCT床旁診斷市場的拓展能力非常強，可用于多個場景。比如，小型質譜儀可以在術中通過檢測小分子代謝物對腦膠質瘤分型進行快速診斷，即時為手術切除方案提供指導。此外，小型質譜儀也可以用于手術室監測麻醉藥濃度，還可以在ICU監測抗生素和免疫抑制劑的使用情況。因此，在腫瘤標志物術中診斷、血藥濃度監測等優勢板塊，小型質譜具有極大潛力推進POCT市場的快速發展，并成為POCT常規技術，釋放增量。小型質譜產業化的另一個難點在于醫療領域商業化生態的建立。小型質譜儀在醫療領域處于快速上升階段，但臨床對其在POCT檢測上的優越性認知不足，需要企業和臨床機構深度合作，形成應用示范。
2.3 國外小型質譜企業代表
2.3.1 908 devices
908 devices成立于2012年，公司總部位于美國波士頓，并在北卡羅來納州和加利福尼亞州設立研發實驗室，是一家小型質譜分析設備生產商，通過提供體積小、成本低和簡單易用的質譜分析產品使得原來只能在實驗室做的分析轉移至更廣闊的應用場景。核心管理團隊由富有經驗的企業家和高級工程技術人員組成，并有美國工程院院士等多位世界知名學者加入顧問委員會。
公司的競爭優勢主要在于微型質量檢測平臺技術，相比于中心實驗室儀器，公司質量規格儀器體積小了1000倍以上，運行成本更低。以真空系統為例，普通中心實驗室的真空系統重達百磅，功率高達幾百瓦，而公司的便攜式真空系統重量不到一磅，功率近似20瓦電燈泡。此外公司產品易上手，分析時間短，尋常實驗室質量規范儀器的專家數據解釋通常需要數小時或數天，公司產品可以立即給出答案。
公司的主要產品包括緊湊型桌面產品系列與便攜手持產品系列，其中緊湊型桌面產品為Rebel和ZipChip，便攜手持產品為MX908。Rebel可以識別和量化細胞外的物質跟傳統的HPLC相比，Rebel的每份樣品價格低10倍，資本開支只有1/3，快2000倍。Rebel在7分鐘給出分析結果，可以對生物過程介質優化做出快速決策，從而加快工藝開發周期，最大限度地提高生物反應器效率；ZipChip系統提供即插即用的樣品分離，系統通過ZipChip接口安裝到傳統的質譜分析設備或MASS產品上，再通過ZipChip微流體分離片進行分離；MX908由電池驅動，能對超過100種危險物質進行定量痕量檢測，跟對標的主流便攜競品比較，MX908重量只有4.3k，會快15倍，小10倍，便宜2倍。MX908開機時間小于1分鐘，檢測氣體時間小于10秒，檢測固體和液體時間小于1分鐘。

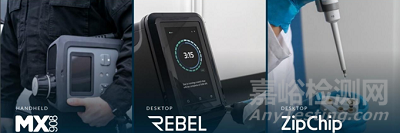

圖表11 908 devices公司產品線示意圖
資料來源：908 devices，智銀全球生物醫藥資料庫
2.3.2 Excellims
Excellims公司成立于2005年，總部位于美國，是一家泛用小型化精準質譜儀器及應用平臺，致力于創新型質譜的研發和生產，得到美國國立衛生研究院（NIH）及美國食品和藥物管理局(FDA)的資金支持。公司的競爭優勢主要體現在核心技術占有上：一是公司有55項專利技術，8項中國發明專利，并獲有多個國際獎項；二是公司完成完全中國技術轉化生產，低造價；三是公司產品是多個產業均可采用的平臺型技術，儀器進院強，試劑競爭優勢明顯。
公司的小型化質譜產品包括MC3100 小型化2D臨床質譜以及質譜配套使用的試劑盒。基于高效離子遷移譜和小型化離子阱質譜儀原理，MC3100是一款嶄新的小型(15x16x24 英寸)離子遷移質譜系統。這個集成于一體的臺式化學分析/鑒定系統，可在一分鐘內對離子遷移率和分子質量進行測量以實現二維化學物質鑒定。此外，MC3100也可以用來測量離子的碰撞界面積以表征分子的大小和形狀及分子空間構象。MC3100實現從單一質量分析到多維分子結構與質量同時鑒定，且是世界上最小2D質譜，可以直接分析復雜樣品。

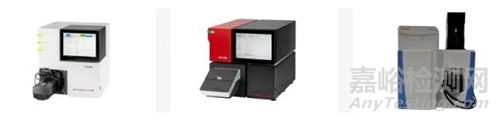

圖表12 Excellims公司產品線示意圖
資料來源：Excellims，智銀全球生物醫藥資料庫
2.4 國內小型質譜企業代表
2.4.1 至秦儀器
至秦儀器成立于2018年，是一家以自主研發的快速檢測用質譜儀為基礎，向重點行業提供分析測試全方位解決方案的儀器供應商。公司的競爭優勢主要有三方面：一是具有優秀工程師團隊，核心管理人員和技術骨干來源于清華大學儀器科學與技術科研團隊，博士9人，碩士及以上比例占研發團隊的63%；二是已完成小型質譜儀專利布局，在小型質譜儀領域已經申請發明專利50余項（其中授權34項），包括樣品前處理、離子化、進樣接口、分析方法、數據處理以及儀器化等方面；三是合作廣泛，與中國食品藥品檢定研究院、中國檢驗檢疫科學研究院、中國農業大學、中國醫學科學院藥物研究所等產品開發應用單位建立了緊密的合作關系。
目前，至秦儀器攻克了小型離子阱質譜儀和四級桿質譜儀所有關鍵核心技術，推出了麒麟系列小型質譜儀、蜂鳥系列微小型質譜儀、鳳凰系列小型氣相色譜質譜聯用儀，覆蓋工業檢測、醫療檢測、毒品檢測、食品快檢、大氣VOC檢測等多個場景。鳳凰系列小型質譜儀與麒麟系列小型質譜儀兩條產品線均以可移動和高性能為設計目標，采用單個離子阱（LIT）質量分析器+真空電噴霧離子源+選配紫外光電離源雙源方案，使用脈沖載氣輔助進樣接口實現耦合，可以配置任何敞開式離子源實現氣相、液相、固相分析。相比于鳳凰系列產品，麒麟系列產品Kyrin-2采用全新構架設計，在結構、性能、可靠性方面具有大幅提升。
圖表13 至秦儀器鳳凰、麒麟系列產品線示意圖
資料來源：至秦儀器，智銀全球生物醫藥資料庫
2.4.2 安益譜
蘇州安益譜精密儀器有限公司創辦于2016年，由國家科技進步二等獎獲獎人張小華博士創建， 是一家從事化學分析與醫療檢測儀器研發、生產、銷售和服務的高科技技術企業。張小華博士從2004年起開始?xì)庀嗌V質譜技術的自主研發，經過十多年的技術積累與沉淀。公司專注于向用戶提供多種應用質譜儀、實驗室質譜儀和便攜式質譜儀。擁有國際水準的先進技術和多項核心專利。
圖表14 安益譜便攜式質譜儀產品示意圖
資料來源：安益譜，智銀全球生物醫藥資料庫
公司目前在便攜式質譜儀方面有便攜式GC/MS儀器產品組合，攜帶方便，方法設置與實驗室GC/MS幾乎通用，能在多樣的環境下完成測試操作，提供穩定可靠的分析表現。安益譜是國內首家做便攜四極桿GCMS的企業，Mate11 是公司為現場快檢、非專業操作人員設計打造的一款便攜式氣質聯用儀。整機采用了實驗室臺式質譜高真空方案，結合了性能優異的四極桿，支持氣體采樣、液體進樣以及頂空進樣等方式，一體化程度高，操作界面簡單易懂，適合車載、攜帶等方式到現場執行質譜分析工作。MATE11四極桿便攜GCMS采用更大抽速的實驗室級分子泵，通過工程優化做到了與國外同類便攜GCMS相當甚至更小的體積、重量、功耗。MATE11重量，不含電池為16.6kg，含電池18.6kg，體積為400mm×390mm×210mm。
2.4.3 華儀寧創
寧波華儀寧創智能科技有限公司，成立于2015年，主要從事干細胞及轉化醫學、輔助生殖、生命健康、食品藥品安全等相關的自動化、智能化、網絡化高端智能儀器和裝備的研制與產業化。公司建有“院士工作站”和一流的“企業研發技術中心”，擁有一支國際水平、同行業內頂尖的自主創新隊伍，已成功研制便攜式質譜儀、實驗室快速質譜儀、智能干細胞制備系統、低氧細胞工作站、胚胎發育培養系統等自主高端儀器，并在醫院、大學、科研院所、政府機構、部隊、制藥企業等實現大量銷售。
華儀寧創目前有一系列小型化直接電離質譜儀，包括CRAIV-110H毛發毒品檢測專用便攜式質譜儀、CRAIV-110P毒品查緝專用便攜式質譜儀、CRAIV-110F芬太尼檢測專用便攜式質譜儀和CRAIV-110W污水檢測專用便攜式質譜儀。這一系列小型化質譜儀專用于各類型生化場景下的快速檢測分析，其獨創的直接電離技術可在1分鐘之內完成化合物的極速檢測，支持單次進樣多目標物質篩查。儀器采用線性離子阱技術，具有多級質譜分析功能，支撐化合物精準鑒定需求。其中CRAIV-110H毛發毒品檢測專用便攜式質譜儀基于國際首創的敞開式大氣壓離子化技術和雙曲面線性離子阱質譜技術，可支撐大面積、大樣品量毛發中毒品準確、快速檢測，應用于社康社戒、公職人員及社會人員的可疑吸毒人員篩查。

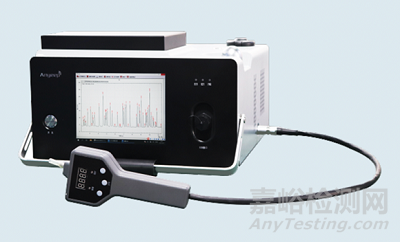

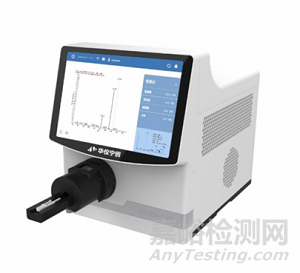

圖表15 華儀寧創小型化直接電離質譜儀產品示意圖
資料來源：華儀寧創，智銀全球生物醫藥資料庫
三、小型質譜儀發展未來
3.1 小型質譜儀的發展趨勢
小型質譜儀還處于剛剛起步的階段，有很大的成長空間。未來小型質譜儀的發展趨勢主要包括以下幾個方面：
★ 技術不斷創新
小型質譜儀技術將不斷地進行創新和改進，例如引入新型的分析器件、離子化技術和信號檢測器件等，以提高分析的靈敏度、分辨率和速度等。
★ 應用領域不斷擴展
小型質譜儀在質譜應用成熟的領域如環境監測、食品安全、工業過程分析、藥物研發、新材料研究方面將不斷深入發展、優化、創新。

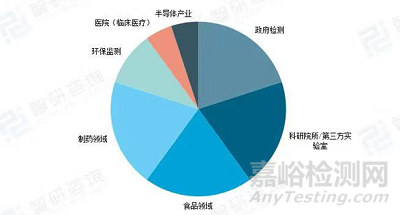

圖表23 中國質譜儀行業需求市場結構
資料來源：智研，智銀全球生物醫藥資料庫
小型質譜儀還可以用于個性化的精準藥物治療，并且在術中、床旁、野外等現場場景實時監測、刑偵勘查、禁毒/緝毒等應用領域也隨著技術發展而不斷擴大，市場潛力也不斷釋放。
在一些對定量要求不高的應用場合，可以采用“小型質譜儀直接質譜分析”方案進行現場快速檢測，例如工業檢測、食品中化學添加檢測、爆炸物檢測、毒品檢測、環境監測、應急檢測等。
伴隨我國環保督查常態化疊加排污水改環境稅等相關法案落地，國內質譜儀在水環境監測領域仍有充足的市場增長空間；此外，土壤檢測、固體廢物檢測、生物檢測、噪聲和振動檢測、衛生檢測等環境監測細分領域市場需求也呈現快速增長態勢，將持續推動質譜儀在生態環境監測領域的市場發展，從而拉動我國質譜儀產業市場保持增長態勢。

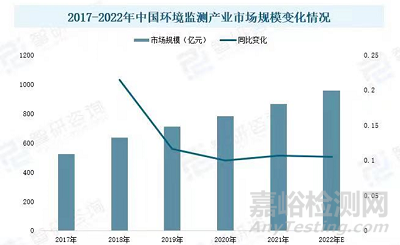

圖表24 2017-2022年中國環境監測產業市場規模變化情況
資料來源：智研，智銀全球生物醫藥資料庫
對定量有需求的場景，可以采用“小型色譜+小型質譜儀”方案進行精準定量分析，如醫療診斷、工業過程控制領域。在對痕量檢測有需求的場景，可以使用“樣品前處理方法+小型色譜+小型質譜儀”方案進行痕量檢測，如食品中農殘檢測。
★ 數據處理和分析能力提升
小型質譜儀將不斷提升其數據處理和分析能力，例如將人工智能和深度學習等技術應用于數據分析，以提高分析結果的準確性和可信度。
★ 便攜性和操作性優化
小型質譜儀將不斷優化其便攜性和操作性，以便于在更多的場合進行使用，例如增加無線通信功能、優化用戶界面等。小型質譜儀具有體積小、成本低、便攜性強等特點。其技術原理和應用特點與傳統的大型質譜儀相似，但是其在離子化技術、分析器件和信號檢測器件等方面有所創新和改進。未來，小型質譜儀將不斷進行技術創新和應用拓展，以適應更多領域和行業的需求。
3.2 市場機會和挑戰
3.2.1 市場機會
小型質譜儀市場的機會主要來自于以下幾個方面：
（1）技術創新：臨床質譜發展勢頭強勁，隨著政策加速國產替代、臨床對質譜分析需求高漲、質譜技術的應用領域進一步拓寬，臨床質譜朝著儀器國產化、POCT化、自動化方向邁進，推動臨床質譜市場成熟。

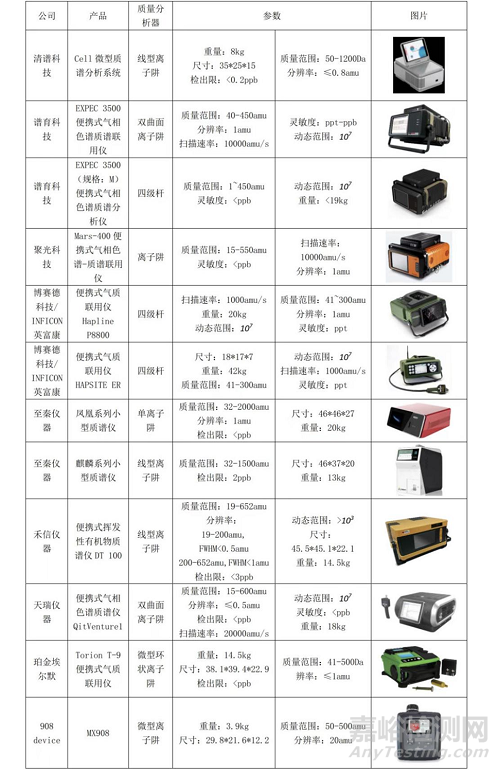

圖表25 小型質譜典型產品
資料來源：同系資本，智銀全球生物醫藥資料庫
質譜儀POCT化主要思路是核心部件微型化，MEMS微細加工技術值得關注。質譜的POCT化技術此前主要集中在進樣系統、離子源、分析器、真空系統等方面技術的改進，將關鍵部件按比例縮小，讓其檢測速度提升、設備體積縮小，市場上已經存在大量離子阱、飛行時間、四極桿等較為成熟的小型質譜儀器，但這種技術路線已經進入瓶頸期，難以有進一步提升。MEMS質譜是實現質譜儀POCT化的革命性技術，將傳統質譜儀的內核集中到質譜芯片中，進一步縮小了離子光學系統、真空系統等關鍵部件的尺寸，還使得各部件的直接裝配變得更加簡單，減少了冗余設計，極大地提高了集成度，且離子源、質量分析器、檢測器、進樣技術、真空規以及真空泵在內的各關鍵MEMS質譜器件均取得了一定的進展。MEMS質譜有望成為質譜儀POCT化核心技術。
（2）應用領域：小型質譜儀于食品安全、環境監測、醫藥研發治療、刑偵勘查、禁毒/緝毒等領域廣泛應用。

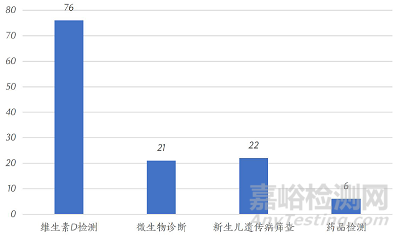

圖表26 中國臨床質譜主要應用領域及市場空間（億元）
資料來源：智銀全球生物醫藥資料庫
臨床質譜預計未來將是100億元以上的新興市場，其中，新生兒遺傳代謝病篩查、維生素D檢測和微生物檢測等領域?qū)⒊蔀槭袌霭l(fā)展重點應用領域。
小型質譜儀可以用于個性化的精準藥物治療。許多強效藥物的治療窗口非常狹窄，并且高度依賴于人體的新陳代謝。小型質譜儀可以及時分析血液或尿液樣本，以獲取個體的藥代動力學和藥效學信息，便于醫務人員就可以用合適的劑量開出藥方。并且在術中、床旁、野外等現場場景實時監測、刑偵勘查、禁毒/緝毒等應用領域也隨著技術發展而不斷擴大，市場潛力也不斷釋放。
在一些對定量要求不高的應用場合，可以采用“小型質譜儀直接質譜分析”方案進行現場快速檢測，例如工業檢測、食品中化學添加檢測、爆炸物檢測、毒品檢測、環境監測、應急檢測等應用。在測量血液中的違禁藥品時，警察用微型質譜儀就可以在大街上緝毒查毒；還能識別茅臺酒的化學信息，結合人工智能技術，分辨出真酒假酒；在術中、床旁等現場場景中，也可作為POCT將為臨床診斷提供精準解決方案。
在對定量有需求的場景，可以采用“小型色譜+小型質譜儀”方案進行精準定量分析，如醫療診斷、工業過程控制領域。在對痕量檢測有需求的場景，可以使用“樣品前處理方法+小型色譜+小型質譜儀”方案進行痕量檢測，如食品中農殘檢測。小型質譜儀使用方法靈活、定制程度高、價格優勢明顯、適用范圍廣，必將顛覆現場檢測諸多方法，直接推動質譜檢測市場放出巨量。
比如，在農殘檢測、非法添加劑檢測等場景中，即使是在田間地頭，小型質譜儀也能夠在現場對瓜果蔬菜做檢測。傳統大型質譜儀一般需要1個小時，小型質譜儀3分鐘就能夠輸出結果。再如，對吸販毒檢測，只需要在嫌疑人或者物品上擦一下進行微量取樣直接質譜分析，就可以判斷是否涉毒，整個過程不到1分鐘。
（3）市場需求：隨著全球經濟的快速發展，人們對高精度、高靈敏度、快速分析的需求不斷增加，小型質譜儀正好能夠滿足這一需求。
國產小型質譜儀市場正處在快速變革的過程中，根據國家市場監督管理局食品安全抽檢司最新發布文件，允許在食品檢驗中使用國家規定的快檢方法以達到快速監測及預警反應的目的，快檢儀器潛在市場擴大到了基本執法單位、食品生產企業和餐飲商超，市場潛力巨大。
臨床質譜儀國產替代是大趨勢。由于醫院對進口產品的天然信任感，及進口和國產儀器獲得NMPA批準的時間差，早期國內醫院采購的質譜儀以進口為主。國產替代背景下，國內品牌在儀器端的獨特優勢正在形成，未來醫院會更傾向于選擇國內品牌。
（4）質譜儀將加快在POCT場景的應用：POCT化質譜儀成熱點。傳統質譜儀價格高，占地面積大，操作繁雜，隨著質譜的臨床應用價值增加，質譜技術更多價值被挖掘出來，業內開始研發POCT設備。POCT化質譜儀擁有快速、便攜、體積小、操作方便的優點，但與實驗室內的大型質譜儀相比，存在靈敏度不夠、檢測限制大、只能用于定性分析等缺陷。POCT質譜儀用于實時分析前景廣闊，可檢測揮發性有機物（VOC）和非揮發性有機物，在ICU、臨床科室進行床旁監測，如手術室用麻醉檢測等。
3.2.2 市場挑戰
小型質譜儀市場面臨的主要挑戰包括：
（1）價格競爭：小型質譜儀市場中存在較為激烈的價格競爭，價格過高會限制市場的發展。
（2）市場障礙：現階段質譜在醫療領域是存量市場，現有項目都是依賴大型質譜儀，采用液相色譜三重四極桿質譜的技術路線，對系統的‘定量能力’要求極高，小型質譜儀精準定量能力不足，無法替代。
2021年中國小型質譜儀的市場規模在1000萬人民幣左右，相較整個質譜市場180億的規模，小型質譜儀還處于剛剛起步的階段。未來，小型質譜儀將向更低成本、更小型、應用場景更專用方向發展。小型質譜儀的對手不僅僅是質譜，還面臨和試紙條、光譜、色譜等多個技術平臺的競爭，企業需要持續降低成本、提高精準性、推動行業標準建立，使得小型質譜儀成為食品、環境、醫療領域現場快速檢測的主流方法。
針對醫療領域，預計5年之后，小型質譜儀能夠占到質譜在醫療領域市場規模的三分之一，大概20-30億的市場。具體而言，未來在醫療領域，面對存量市場，仍然是大質譜的國產替代邏輯為主。面對增量市場，小質譜需要挖掘新興應用場景，開發在新興應用場景下的解決方案，推動小型質譜儀在醫療領域落地。
圖表27 成熟國產替代階段
資料來源：動脈橙數據庫，智銀全球生物醫藥資料庫
（3）技術壁壘：小型質譜儀相比于實驗室里一般的質譜儀，分辨率會更差，檢測限制更多，檢測的質量精度也會更低。如何在追求快速便捷的檢測效果的同時相對地提高精度使得小型質譜儀的技術門檻居高不下，研發成本也相對較高，這將對市場的進一步擴大帶來一定的阻礙?，F(xiàn)在已經落地應用的新生兒篩查、維生素檢測等項目，小型質譜儀在這些項目上有先天技術劣勢。這導致小型質譜儀在醫療領域的應用相對較慢，還沒有成熟的落地應用。
（4）品牌認知度：在整個質譜儀領域，國外龍頭具有巨大的品牌效應，長期以來主導中國質譜儀市場；高校及研究所會優先選擇用進口質譜儀的檢測數據做背書，從而增強研究結論的可信度。而國內質譜儀在21世紀之前僅處于實驗室階段，直到2006年的北京東西分析公司推出第一臺商業化四級桿氣質聯用儀，國產質譜儀才開啟商業化進程，至今不過十余年，整體領域品牌力較弱，國產質譜儀品牌難以得到認可。

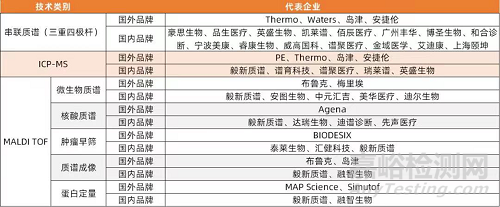

圖表28 國內外企業在臨床質譜各個技術平臺上的布局
資料來源：動脈橙數據庫，智銀全球生物醫藥資料庫
目前，全球小型質譜儀市場還沒有一個品牌能量產或形成市場壟斷，且由于小型質譜儀領域處于起步發展階段，國內外學者都爭相突破，市場中存在專利協同問題，國產化居多、核心不足，品牌認知度相對較低，隨著市場競爭加劇，同質化會愈發凸顯，這將對國內市場的進一步擴大以及企業在市場中迅速占據優勢地位帶來一定的挑戰。部分傳統IVD大廠也在積極布局產業線，正在跑步入場的路上，不排除利用自身的品牌影響力和渠道優勢，在小型質譜領域分一杯羹。
小型質譜儀市場具有廣闊的發展前景，隨著應用領域不斷擴大和技術不斷創新，市場規模和品牌認知度都將不斷提升。同時，市場也將面臨一些挑戰，如價格競爭、技術壁壘和品牌認知度等，需要企業不斷創新和突破，才能在市場競爭中占據一席之地。
在市場競爭中，企業需要通過技術創新、產品質量、服務等方面來提高市場競爭力。此外，企業還需要加強品牌建設和市場推廣，提高品牌知名度和市場占有率。
對于投資者來說，小型質譜儀市場是一個潛力巨大的投資領域。投資者可以關注市場的發展趨勢和行業龍頭企業的發展情況，選擇有潛力的企業進行投資。同時，投資者也需要注意市場風險，如市場需求不足、技術進步緩慢等因素，以避免投資風險。
小型質譜儀市場百花齊放，各企業積極布局，將成為科學分析、環境保護、醫療診斷等領域的重要工具。隨著科技不斷進步和市場需求不斷提高，小型質譜儀市場將會保持較快的增長勢頭。
