雷達吸波材料簡稱吸波材料，它能吸收、衰減入射的電磁波，并使電磁能轉換成熱能或其他形式的能量消耗掉，或使電磁波因干涉而消失。吸波材料在民用領域有著廣泛的應用。
在民用領域，吸波材料可用于電磁信息泄露防護、電磁輻射防護和建筑吸波材料等等，吸收不需要的電磁波。研究者們致力于研究涂層薄、重量輕、吸波頻帶寬、吸波性能強的吸波材料。
鐵氧體和磁性金屬是傳統的吸波材料，具有磁導率較高、飽和磁化強度較大、成本低廉、制備簡單等優點，但也同樣面臨有效吸波頻帶窄、密度大、穩定性差等問題。
本文結合國內外文獻，綜述了雷達吸波涂層材料的研究進展。首先簡要介紹了雷達吸波材料及其吸波方式，其次較詳細地介紹了鐵氧體、磁性金屬、碳系材料、導電聚合物、超材料等的電磁性能和這些材料在雷達吸波材料領域中的應用，最后總結了雷達吸波涂層材料的發展趨勢。
一、吸波材料分類
吸波材料種類繁多，包括傳統吸波材料和新型吸波材料。傳統吸波材料有鐵氧體和磁性金屬。目前傳統吸波材料的制備方法比較成熟，傳統吸波材料大多吸波性能較強、制備過程簡單、成本低，但密度大、吸波頻帶較窄、環境穩定性較差、易氧化，不適應武器裝備對吸波材料質量和厚度的嚴格要求。
新型吸波材料主要有碳材料、導電聚合物、金屬硫化物及超材料等。新型吸波材料多選擇密度小、介電性優異或者調控復介電常數、復磁導率，可以制備輕質或可控吸波材料。但目前新型吸波材料制備過程復雜、成本較大，實際生產較難。
1.鐵氧體基吸波材料
鐵氧體是常用的傳統吸波材料之一，是鐵的氧化物和一種或幾種其它金屬氧化物組成的復合氧化物(如BaO·6Fe2O3、MnO·Fe2O3和ZnO·Fe2O3等)。鐵氧體具有磁導率較高、飽和磁化強度較大、成本低廉、制備簡單等優點，其作為常用電磁波吸收材料在軍事、商業領域廣泛應用。
但鐵氧體也存在頻帶窄、密度大、穩定性差的限制，可以設計復合材料達到良好的阻抗匹配，或者設計微觀結構調整磁各向異性和表面各向異性，提高鐵氧體的電磁波吸收性能。鐵氧體基吸波材料的性能見表1。

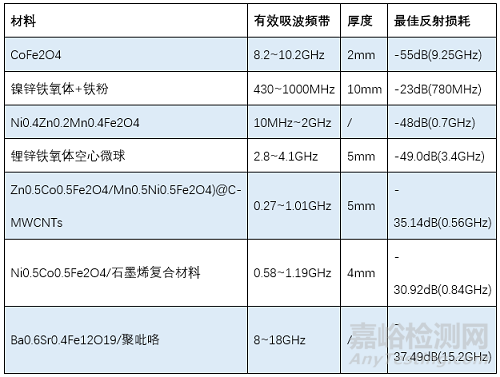

表1鐵氧體基吸波材料的吸波性能
Yin等人制備了Ni0.5Co0.5Fe2O4/石墨烯復合材料，Ni0.5Co0.5Fe2O4納米顆粒負載在石墨烯納米片表面，如圖1(a)所示。

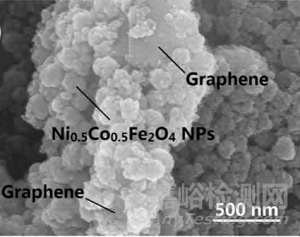

圖1(a)Ni0.5Co0.5Fe2O4/石墨烯-12%的SEM圖
(b)不同厚度復合材料的反射損耗曲線

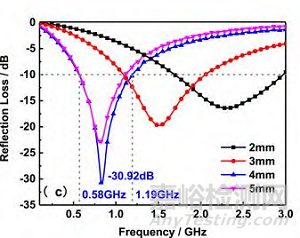

圖1(b)是Ni0.5Co0.5Fe2O4/石墨烯在不同厚度的反射損耗曲線，當石墨烯的添加量為12%時，復合材料在0.8GHz下達到最小反射損耗值−30.9dB，有效吸波頻帶更偏向低頻方向。
石墨烯的加入使復合材料同時具有較高的磁損耗和介電損耗，改善鐵氧體吸波材料的阻抗匹配特性。
NinadVelhal等人采用導電聚合物聚吡咯包裹Ba0.6Sr0.4Fe12O19(BSF)納米顆粒，制備了聚吡咯Ppy/Ba0.6Sr0.4Fe12O19(BSF)納米復合材料，相互連接的聚吡咯納米球與BSF納米顆粒結合形成更致密的形態。
圖2(a)是Ppy/BSF復合材料的屏蔽效能當Ppy占30%時，樣品在15.2GHz下為達到最小反射損耗值-37.49dB，在8~18GHz的頻率范圍內獲得小于-20dB的有效頻帶寬。

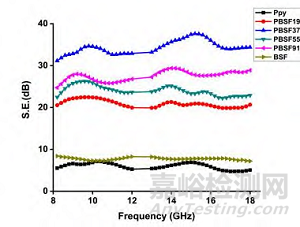

圖2(a)Ppy/BSF復合材料的屏蔽效能圖片
(b)純BSF和Ppy/BSF復合材料的磁滯回線

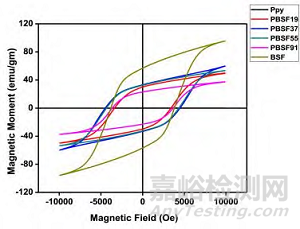

從圖2(b)的磁滯回線可以得到復合材料的最高磁矩為59.58emu/gm，高于其他PBSF復合材料和純BSF鐵氧體，是由于聚合物的高導電性和介電性增強了復合材料吸波性能。
鐵氧體的研究較多，其中與其他材料通過化學或物理方法合成復合材料較為普遍。與鐵氧體復合的常見材料有碳材料、導電聚合物和其他金屬氧化物。
復合材料具有更好的磁損耗和介電損耗，兼顧良好的穩定性和較低的相對密度，拓寬了鐵氧體基吸波材料應用范圍。但是目前大部分制備方法都處于實驗室研究階段，成本較高，難以達到工業化要求。
2.磁性金屬基吸波材料
磁性金屬(如Fe、Co、Ni及其合金)也是常用傳統吸波材料之一，其磁導率、磁損耗大。與鐵氧體相比，磁性金屬的晶體結構比較簡單，沒有鐵氧體中磁性次格子之間磁矩的相互抵消，因此其磁性一般較鐵氧體強。
磁性金屬同樣面臨的問題是密度大、易氧化和有效吸波頻帶窄，限制了實際應用。目前研究者提出的解決辦法是將磁性金屬與相對低磁導率的材料復合，平衡阻抗；或者構建智能的微波吸收材料結構，賦予材料豐富的界面極化損耗和輕質的特點，有效提高微波吸收性能。
磁性金屬基吸波材料的性能見表2

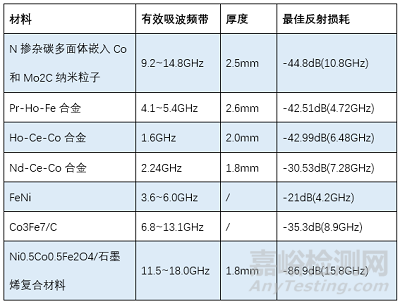

Li等人以核殼結構(Co0.9Fe0.1)Fe2O4/酚醛樹脂核(PR)作為前體構建出以Co3Fe7為核、C為殼的Co3Fe7/C復合材料。

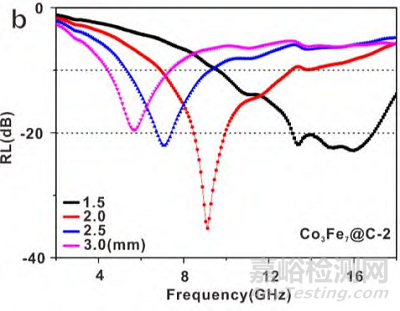

圖3不同厚度蛋黃殼結構Co3Fe7/C的反射損耗曲線
圖3是不同厚度下Co3Fe7/C蛋黃殼結構樣品的反射損耗曲線，復合材料在8.9GHz下達到最小反射損耗值-35.3dB，在6.8~13.1GHz的頻率范圍內獲得小于-10dB的有效吸波頻帶。
Co3Fe7/C蛋黃殼結構復合材料優異的吸波性能來源于介電損耗和磁損耗之間的互補性和協同作用以及獨特的蛋黃-殼體結構。磁損耗歸因于磁性Co3Fe7磁芯，介電損耗主要?dú)w因于碳?xì)?，并因各種偶極極化、界面極化及其弛豫而增強。
碳?xì)げ粌H可以保護磁性金屬免受氧化或腐蝕，而且有效抑制Co3Fe7合金顆粒的團聚和趨膚效應。蛋黃殼結構能在核心和外殼之間引入空隙。除了明顯降低密度外，蛋黃殼結構的空隙也為電磁波的反射和散射提供更多的活性位點。
Xiang等人采用微波輔助方法和原位碳化過程，以金屬有機骨架Ni-MOFs為前體衍生出了類似手風琴的層狀結構的Ni/C納米復合材料，分層的Ni/C微棒呈現出手風琴狀的形態，其中三維碳層由精細分布的核殼裝飾Ni/C納米顆粒和碳納米管內包裹著鎳納米顆粒組成。
圖4 不同厚度Ni/C復合材料的反射損耗曲線
圖4是不同厚度下Ni/C復合材料的反射損耗曲線，當涂層厚度為1.8mm時，復合材料15.8GHz下達到最小反射損耗值-86.9dB，在11.5~18.0GHz的頻率范圍內獲得小于-10dB的有效頻帶寬。
分層手風琴狀Ni/C納米復合材料微波吸收的增強歸因于分層結構中界面極化和偶極極化產生的介電損耗、鐵磁共振產生的磁損耗和層次手風琴狀結構中電子輸運產生的傳導損耗之間的協同效應、三維導電網絡中的電子輸運以及鎳納米顆粒中的強磁耦合。
成分(鎳、碳和碳納米管)和結構(層狀、多孔和核殼)使吸收體對入射微波的反射更小，吸收更多，共同實現復合材料卓越的阻抗匹配。
目前與磁性金屬復合的常見材料有碳材料、導電聚合物和其他金屬氧化物。與介電材料復合，可以提升磁性金屬材料的耐腐蝕性，提高其實際應用能力。
從結構上看，層狀結構具有好的形狀各向異性，可以賦予材料多重散射和反射，導致電磁波的多次反射衰減。研究者們常常從材料的形貌和組分方面降低密度，拓寬有效吸波頻帶。
3.金屬硫化物基吸波材料
過渡金屬硫化物吸波材料是新型吸波材料之一，指Fe、Cu、Ag、Zn、Ni、Mo、Co等金屬的硫化物及復合物。因?yàn)檫^渡金屬硫化物獨特的物理和化學性能，研究者對過渡金屬硫化物的電磁波吸收能力進行了大量研究，包括NiS、MoS2、ZnS、Co9S8、CoS等。
與金屬氧化物相比，過渡金屬硫化物表現出更高的介電損耗和更好的導電性，從而提高了電磁波的耗散能力。例如鐵硫化物是一種具有代表性的金屬硫化物，具有低成本、易合成等優點。
與其他硫化鐵(包括FeS、FeS2和Fe7S8)相比，作為磁性Fe3O4的對應物，F(xiàn)e3S4表現出優異的磁性能。

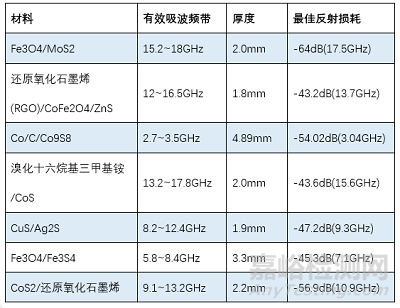

表3金屬硫化物基吸波材料的吸波性能
Liu等人采用陽離子交換法制備了具有可調異質界面的CuS/Ag2S復合材料，Ag2S納米粒子修飾在CuS納米片表面。
圖5 CuS和不同比例CuS/Ag2S材料的反射損耗曲線
圖5是CuS和不同比例CuS/Ag2S復合材料的反射損耗曲線，當涂層厚度為1.9mm時，純CuS在15.0GHz下顯示的最佳RL值為−17.4dB，有效吸收帶寬為3.6GHz。
而復合材料CuS/Ag2S表現出連續的雙吸收峰，反射損耗分別為-47.2dB和-20.6dB，在9.3GHz下達到最小反射損耗值-47.2dB，在8.2~12.4GHz的頻率范圍內獲得小于-10dB的有效頻帶寬。
半導體CuS材料具有優異的介電性能，但是CuS的阻抗匹配較差，導致入射電磁波在空氣-吸收器界面的強烈反射，從而降低電磁波的吸收。
復合材料CuS/Ag2S是通過加入并調節Ag2S，Ag2S和CuS之間的異質界面產生了強烈的介電共振峰，改善了阻抗匹配，從而增強了電磁波吸收性能。
Wu等人通過水熱法制備了Fe3O4/Fe3S4復合材料，大量Fe3O4納米球被很好地捕獲在超薄的Fe3S4納米片之間，形成三明治狀結構。
通過調節硫脲和葡萄糖的添加量，可以獲得不同形貌、晶體結構和電磁波吸收性能的復合材料，但復合材料Fe3O4/Fe3S4的熱穩定性較弱。

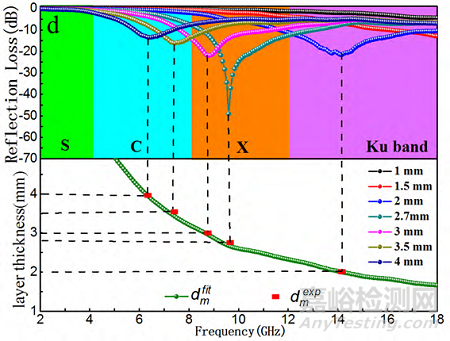

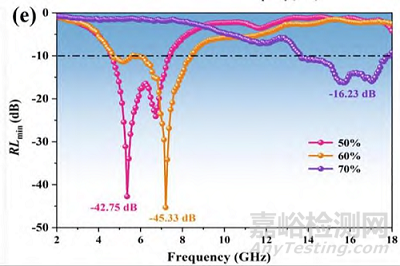

圖6 不同負載量Fe3O4/Fe3S4的反射損耗曲線
圖6是不同負載量Fe3O4/Fe3S4的反射損耗曲線，復合材料在7.1GHz左右達到最小反射損耗值-45.3dB，在5.8~8.4GHz的頻率范圍內獲得小于-10dB的有效頻帶寬。Fe3O4/Fe3S4復合材料交匯處產生的豐富的孔隙空間和異質界面有利于增強界面極化。
而三明治狀結構不僅有利于三維導電網絡的構建，且通過多次反射和散射提供了更多的次數和機會來衰減電磁波，從而大大提高了電磁波的吸收能力。大的表面積、三維導電網絡的構建以及更多的異質性和活性位點使復合材料表現出優異的電磁波吸收性能。
Zhang等人采用單模微波輔助水熱法制備了CoS2/還原氧化石墨烯(CoS2/rGO)納米雜化物。
圖7 2.2mm厚度CoS2/rGO復合材料的反射損耗曲線

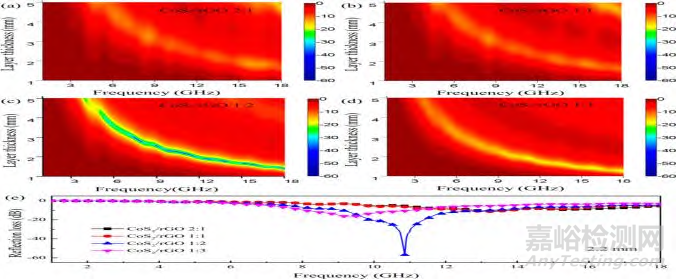

圖7是不同比例的CoS2/rGO復合材料在2.2mm厚度下的反射損耗曲線，CoS2/rGO納米雜化物在10.9GHz下達到最小反射損耗值-56.9dB，在9.1~13.2GHz的頻率范圍內獲得小于-10dB的有效頻帶寬。
與其他rGO基材料相比，CoS2/rGO納米雜化材料的復介電常數可以通過調整rGO的比例進行人工調節，可以在較薄的厚度下表現出優越的微波吸收能力。
過渡金屬硫化物在儲能、電子器件、鋰離子電池、太陽能電池等領域應用廣泛，但在電磁吸收領域研究較少。近年來，過渡金屬硫化物作為新型吸波材料已經顯示出優秀的吸波性能，但是仍存在著有效吸波頻帶較窄的不足，與碳材料復合有望提高拓寬有效吸波頻帶，提高吸波性能。
過渡金屬硫化物在儲能、電子器件、鋰離子電池、太陽能電池等領域應用廣泛，但在電磁吸收領域研究較少。近年來，過渡金屬硫化物作為新型吸波材料已經顯示出優秀的吸波性能，但是仍存在著有效吸波頻帶較窄的不足，與碳材料復合有望提高拓寬有效吸波頻帶，提高吸波性能。
4.碳基吸波材料
碳材料是新型吸波材料之一，是眾所周知的輕質材料，密度低、導電性可調還具有較強的介電損耗、優良的機械性能和良好的耐腐蝕性能。但是碳材料在單獨使用時受到阻抗不匹配和單一損耗機制的影響，吸收頻帶窄、吸收性能弱。
常見的吸波材科主要有炭黑、碳纖維、碳納米管、石墨烯、多孔碳等。與傳統的鐵氧體吸波材料相比，碳納米管的密度低、縱橫比高、導電性高且復介電常數高，但是低復磁導率限制它的實際應用。
還原氧化石墨烯(RGO)具有獨特的層狀結構、低密度、良好的化學穩定性和較強的介電損耗等優點，但存在阻抗匹配差和微波吸收差的問題。
在RGO晶格中的摻雜氮不僅可以增強缺陷或偶極極化和介電損耗容量，還可以優化阻抗匹配條件。
石墨烯作為一種新型的碳材料，具有優異的物理性能，包括高固有遷移率、優異的導熱性、強機械剛度、高楊氏模量、光學透過率與大表面積。它的大表面積有助于磁性組分的高負載，優越的導電性和導熱性促進入射電磁波轉化為熱能。
常與磁性材料混合制備磁性納米顆粒/石墨烯雜化材料。生長在石墨烯納米片上的磁性納米顆粒通常會聚集，導致分布不均勻，可能形成一個帶有零磁性成分的“死區”。
目前，改善碳材料阻抗匹配的方法有兩種，一種是將其與其他材料復合，引入多種損耗機制。例如，由金屬和配體組成的金屬有機骨架(MOFs)是通過原位熱碳化過程獲得多孔碳基材料的前體或模板。
另一種是引入多孔結構以降低較高的復介電常數，包括空心、核殼、層狀和多孔結構等，可以賦予材料多重散射和反射、豐富界面極化損耗等優點，有效地提高微波吸收性能。
孔隙率的存在不僅在一定程度上降低了材料的密度，而且降低碳材料的高介電常數和平衡吸波材料與空氣之間的阻抗匹配。碳基吸波材料的性能見表4。

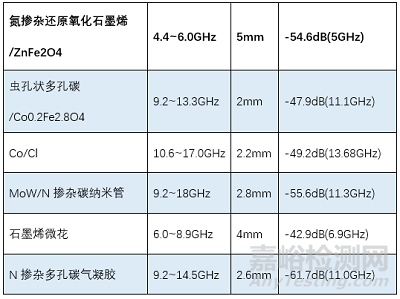

表4 碳基吸波材料的吸波性能
Chen等人通過噴霧干燥、化學還原和1300℃下的熱退火，制備了石墨烯微花(Gmfs)材料，折疊的石墨烯片如圖8(a)所示組裝成花狀微粒，形成一個高比表面積(230m2/g-1)、低密度(40~50mg/cm-3)的骨架結構。
圖8是不同厚度下NPCA的反射損耗曲線，當涂層厚度為2.6mm時，NPCA在11.0GHz下達到最小反射損耗值-61.7dB，在9.2~14.5GHz的頻率范圍內獲得小于-10dB的有效頻帶寬。
圖8(a)Gmfs的SEM圖
(b)不同厚度Gmfs/石蠟復合材料的反射損耗曲線
圖8(b)是不同厚度Gmfs/石蠟復合材料的反射損耗曲線，復合材料在6.9GHz下達到最小反射損耗值-42.9dB，在6.0~8.9GHz的頻率范圍內獲得小于-10dB的有效頻帶寬。Gmfs優異的微波吸收性能來自于多孔花狀結構中的阻抗匹配和有效衰減。
首先，高比表面積和多孔結構導致電磁波的多次反射衰減。其次，高孔隙率有利于構建連續的導電網絡，Gmfs的多孔結構有利于導電網絡的形成。吸收的電磁波通過導電網絡轉化為其他形式的能量，包括電能和熱能。
Liu等人通過希夫堿反應和熱解過程，通過剛性有機聚合物氣凝膠的明膠工藝合成了N摻雜多孔碳?xì)饽z(NPCA)。隨著熱解溫度的升高，N雜原子的比例降低，同時可以生成更多的空位，從而調整微波吸收性能。
NPCA中孔隙率的存在不僅在一定程度上降低了材料的密度，而且引入界面極化，降低碳材料的高介電常數和平衡吸收體與空氣之間的阻抗匹配。此外多孔結構中會產生多次反射和散射，從而提高微波吸收性能。

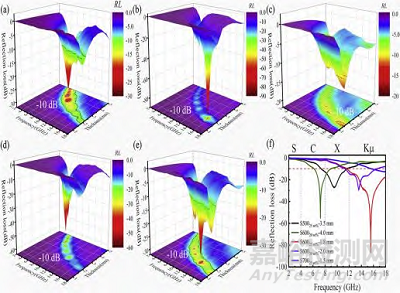

圖9不同厚度NPCA的反射損耗曲線
目前，碳材料在組分上，單一組分碳材料對電磁波吸收性能相對較差，這與碳材料吸波機制單一有關，可以與其他材料復合發揮多損耗機制作用，包括金屬、金屬氧化物和導電聚合物等材料；在形貌上，趨向于制備高孔隙率的結構，豐富界面極化損耗。
但是多組分復合材料會遇到分散不均勻、界面相容性差等問題，制備復雜結構的材料會存在過程復雜、成本較高的問題，均有待解決。
5.導電聚合物基吸波材料
導電聚合物是新型吸波材料之一，是一種具有高介電損耗因子的良好導電體，具有優異的電性能、穩定性、柔韌性且易于合成。但是受到單一損耗機制的影響，導電聚合物難以實現多頻段吸收和強吸波性能。

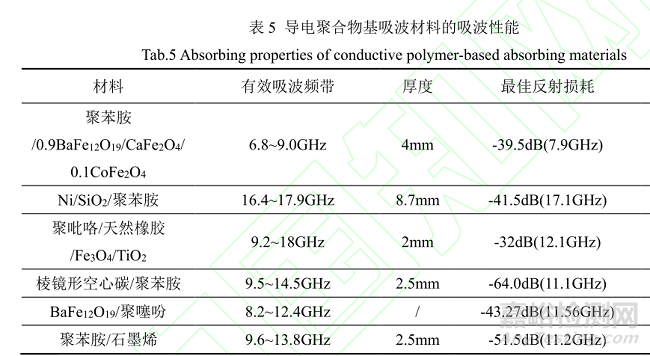

通常在導電聚合物(如聚苯胺、聚吡咯、聚噻吩等)中添加磁性材料，引入多損耗機制，基于磁損耗和介電損耗的協同作用，從而增強電磁屏蔽性能。導電聚合物基吸波材料的性能見表5。
SajidIqbal等人采用原位乳液聚合技術合成了聚噻吩包覆核殼結構的鋇鐵氧體(BaFe12O19/PTh)納米復合材料。
圖10是不同材料的屏蔽效能，復合材料BaFe12O19/PTh在11.56GHz下為達到最小反射損耗值-43.27dB，在8.2~12.4GHz的頻率范圍內獲得小于-10dB的有效頻帶寬。
BaFe12O19和PTh之間的強靜電相互作用增加了納米復合材料BaFe12O19/PTh的性能，使復合材料具有優異的熱穩定性(在800℃下殘?zhí)康?4.91%)、較高的磁損耗和介電損耗(磁矩和矯頑力分別為25.78emu/gm和2.5kOe)，從而產生了優異的屏蔽性能。該材料可作為低成本、高性能、輕質的吸波材料。

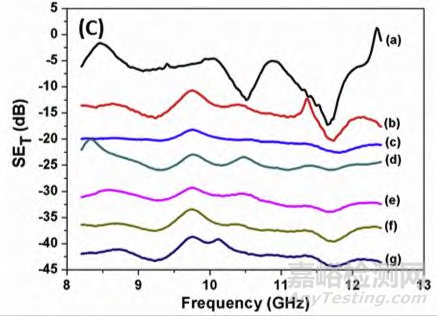

圖10不同材料的屏蔽效能，(a)BaFe12O19，(b)PTh，(c)NC-10，(d)NC-30，(e)NC-50，(f)NC-80，(g)NC-100
Yan等人通過苯胺在氨基官能化石墨烯片(AFG)存在下的原位聚合合成了具有共價鍵的聚苯胺(PANI)納米棒/石墨烯片復合材料，PANI納米棒通過共軛共價鍵與石墨烯緊密結合。

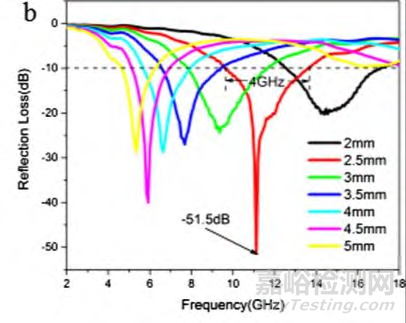

圖11是不同厚度下PANI-AFG復合材料的反射損耗曲線，在涂覆厚度為2.5mm時，PANI-AFG最小反射損耗值在11.2GHz處達到-51.5dB，在9.6~13.8GHz的頻率范圍內獲得小于-10dB的有效頻帶寬。PANI-AFG之間的共價鍵具有高結構穩定性和高導電性，可用作高效的寬帶吸波材料。
圖11 不同厚度PANI-AFG的反射損耗曲線
導電聚合物由于導電性、穩定性、柔韌性好的優點，是有廣泛前景的新型吸波材料。通過與其他磁性材料復合，可以提高導電聚合物的磁導率，合成電、磁損耗均優異的復合材料，可以向“薄、輕、寬、強”趨勢的吸波材料發展。利用導電聚合物易加工、結構多樣的特點，可以向智能型吸波材料發展。
6.超材料基吸波材料
超材料是新型吸波材料之一，超材料吸波體是一些具有天然材料所不具有的超常物理性質的人工復合結構或復合材料，能將投射到它表面的電磁波大部分吸收而幾乎沒有反射和透射，由于獨特的電磁特性要求，得到研究者們的廣泛關注。超材料的吸波機理與傳統吸波材料不同，是利用自身諧振結構產生高損耗吸收電磁波。
Ji等人制備了三波段超材料吸波器。它由金屬-介電-金屬三層結構組成。頂層由方銅環和圓銅環組成。中間層為FR-4(環氧樹脂和玻璃纖維的復合材料)，底層為銅膜。
仿真結果表明，該材料在3.70GHz、6.57GHz和17.62GHz處有三個吸收峰，吸收率分別達到99.67%、99.05%和99.98%。

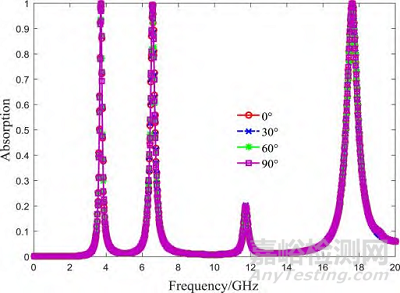

圖12不同偏振角下三波段超材料吸波器的吸收率
LandyNI等人在2008年首次提出超材料吸波體，該材料是由電諧振環、介質層和金屬導線三部分組成，如上圖12(a)所示，在外界刺激下金屬導線之間形成磁耦合，然后在外加電場下電諧振環產生電諧振。
圖12(b)是超材料仿真的吸波性能，該超材料在11.6GHz處吸收率能夠達到99%。這種超材料具有吸波性能強、單元尺寸小等優點，但是頻帶較窄、對電磁波的極化方向敏感、調控不靈活。
針對以上不足，目前超材料的主要研究方向有寬頻和多頻吸收電磁波、極化和角度不敏感吸收電磁波、可調控吸收電磁波等。
圖13 (a)超材料的單元機構
圖超材料仿真的吸波性能
高海濤等人基于超材料結構制備了鋇鐵氧體吸波涂層，鋇鐵氧體涂層作為中間介質層，涂覆的金屬作為背板，然后在鋇鐵氧體涂層之上印刷一層電阻膜團，構成三層超材料結構，如圖13(a)所示。
電阻膜的表面阻抗虛部和鋇鐵氧體涂層阻抗虛部相等時，吸波涂層發生電磁諧振。通過仿真計算，吸波涂層在不同電阻膜方塊電阻值時的反射損耗曲線如圖13(b)，發現鋇鐵氧體涂層經過超材料設計改進后，有效頻帶寬和電磁波吸收能力得到大幅增加。
在電阻膜方塊電阻值較小時，吸波涂層存在兩個吸收峰，分別位于8~10GHz和16~18GHz范圍內。

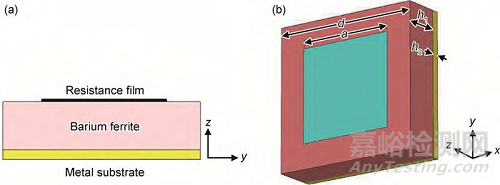

圖14(a)基于超材料設計的鋇鐵氧體吸波涂層結構圖

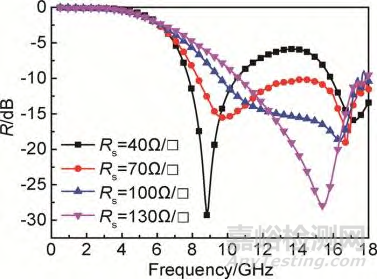

(b)涂層不同電阻值與其反射損耗的關系
超材料作為一種新型吸波材料，給了研究者新的設計方向，設計單元結構、排布方式和層數來調控材料的電磁參數。
研究者們對超材料的研究還處于理論設計和實驗驗證階段，雖然超材料吸波體結構簡單、輕薄，但仍存在調控不靈活、角度不敏感等不足。隨著研究的不斷深入，超材料將向智能可控、輕質方向發展。
不同類別的吸波材料都有各自的特點及應用的局限性，傳統鐵氧體和磁性金屬材料吸收率高卻密度大、吸收頻帶窄，新型碳材料、導電聚合物、金屬硫化物和超材料輕質或可控卻損耗機制單一、阻抗匹配較差。
但既具有高微波衰減能力又擁有良好阻抗匹配的微波吸收材料的設計與制備仍面臨眾多挑戰。單一組分的吸收材料只具有單一的電導損耗或介電損耗，很難滿足現代吸波材料的“薄、輕、寬、強”多種要求，通過多種材料結合或改變材料結構，電磁波吸收性能得到提高。
而如何引入多損耗機制，充分發揮磁損耗和介電損耗的協同作用，如何設計微觀結構，也是急待解決的問題。
對于今后吸波材料的研究方向，首先，新材料的制備工藝復雜，實際應用較困難，因此優化制備工藝，滿足實際應用需求，是未來吸波材料繼續研究的方向。
其次，目前大多數吸波材料只對特定頻段的電磁波有良好的吸收損耗，且主要關注對2~18GHz波段電磁波的吸收，難以滿足對米波、厘米波、紅外光和激光等其他波段的吸收要求，故設計兼容型多波段吸收的吸波材料是未來發展的重要方向。
最后，隨著科技的發展，吸波材料面對更多極端環境，磁性金屬基材料在高溫、潮濕環境下容易被腐蝕或失去磁性，這對吸波材料的應用環境提出了更高的要求。如何讓吸波材料具備耐高溫、防潮等高環境穩定性是未來的發展方向。
參考資料：劉唯，復合吸波材料的研究進展，南京師大學報，2022
