對于藥物分析人員而言，HPLC方法的開發是一個難以回避的問題，是分析進程中的限速步驟，在確定了雜質譜，對待研究物質進行理化性質（pKa，logD等）進行預測后，便會面臨色譜柱的選擇，不同類型的色譜柱提供不同的選擇性，根據分離度計算公式RS=（1/4）[k/(1+k)(α-1)N0.5]，選擇性α與分離度成正相關，因此色譜柱的選擇是方法開發至關重要的一環。面對市場上琳瑯滿目的色譜柱，你是否感到手足無措，不知該如何下手呢？不要急，本文將對Waters、Agilent、ThermoFisher三大廠家主流HPLC色譜柱進行系統對比，讓你對色譜柱有一個更清晰的認識。（本文以硅膠顆粒及小分子分離分析為基礎進行介紹。）

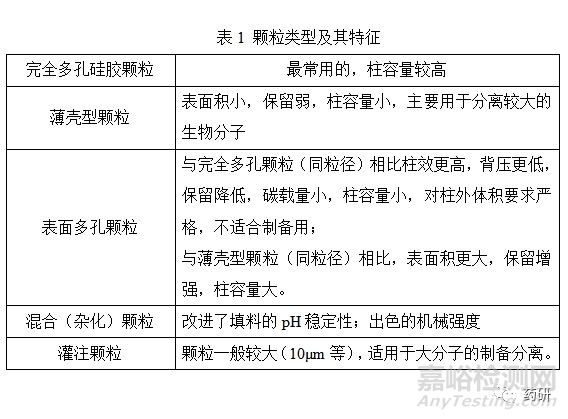

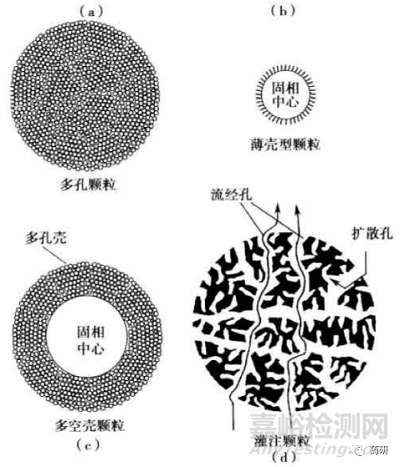

首先呢，我們先來了解一下色譜柱的構造。色譜柱的填充主要包括固相載體（主要為硅膠顆粒）及附著在載體上的配合基（C8/C18/Phenyl/PFP等）。顆粒的特征主要分為類型、直徑、孔徑大小和表面積。一般來講，表面積與保留時間、最大進樣量成正比，與孔徑成反比。顆粒類型主要分為完全多孔的硅膠顆粒、表面多孔顆粒、薄殼型顆粒、混合顆粒及灌注顆粒。幾種顆粒類型特征如下表所示。
由上表可知，適合小分子分離分析的顆粒主要為全多孔硅膠顆粒、表面多孔顆粒及混合顆粒，而三大廠商也是以此為依托進行不斷的改良。其中，混合顆粒在1977年被Unger等人報道后，被Waters公司全力發展。
Waters HPLC色譜柱有4大經典色譜柱系列和4大顆粒平臺。
4大經典色譜柱系列為Sunfire、Symmetry、Atlantis及XTerra系列。Sunfire、Symmetry系列主要采用高純硅膠顆粒，是Waters公司早期系列色譜柱。Atlantis系列主要為解決大極性化合物保留設計的色譜柱，主要有Atlantis T3柱，Atlantis dC18柱及Atlantis HILIC柱。XTerra系列是第一代雜化顆粒色譜柱，而XTerra MS C18柱pH耐受范圍可達1-12，溫度耐受范圍可達60℃，體現出了雜化顆粒的特性。
4大顆粒平臺為BEH（亞乙基橋雜化顆粒）、CSH XSelect（表面帶電雜化顆粒）、CORTECS（表面多孔硅膠顆粒）及HSS XSelect（高強度全多孔硅膠顆粒）。BEH系列主要分為3種色譜柱——常規C8/C18柱，親水柱（RP18\HILIC\Amide）及苯基柱。CSH XSelect系列提供堿性化合物的極佳峰形與載量，主要有C18柱、五氟苯基柱（PFP）及苯基柱。CORTECS系列主要分為4種色譜柱——常規C8/C18柱，C18+柱，親水柱（RP18\HILIC\T3）及苯基柱，C18+柱表面帶正電鍵合相，可在低pH條件下使堿性化合物獲得優異的峰形。HSS XSelect系列主要分為常規柱（C18/SB C18）、親水柱（T3）、五氟苯基柱（PFP）及氰基柱（CN）。
Agilent HPLC色譜柱主要分為2大系列——ZORBAX系列及Poroshell 120系列，分別對應全多孔硅膠顆粒及表面多孔硅膠顆粒。根據工藝不同，ZORBAX系列可分為5個小系列——Eclipse plus、StableBond、Eclipse XDB、Extend C18及Bonus-RP。Eclipse plus系列是Agilent完全創新的新型柱，可以保證堿性、酸性和中性化合物的優異峰形、分離度和結果（見圖2）。StableBond系列為pH值低至1的低pH應用提供了非常高的穩定性，且為未封端工藝。Eclipse XDB系列采用超密鍵合和雙封端工藝，以盡可能多地覆蓋活性硅醇基。Extend C18柱采用獨特的雙齒型鍵合和雙封端工藝，使其能夠在pH值高達11.5的高pH應用中提供高效率和高選擇性優勢。Bonus RP柱在C14烷基鏈中嵌入了酰胺基團，使其可以耐受100%水相。
前文已經提到表面多孔硅膠顆粒的優勢，因此Agilent開發了基于表面多孔硅膠顆粒的Poroshell 120系列色譜柱，以提供更高的通量和更高的分離度。

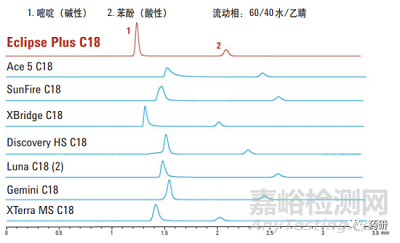

圖2 不同廠家、類型C18柱對嘧啶、苯酚峰形對比（圖片來自Agilent）
Thermo Scientific HPLC色譜柱主要分為3大系列——Hypersil GOLD、Syncronis及Accucore。Hypersil GOLD系列色譜柱采用改良的高純硅膠顆粒，提供12種不同的化學鍵合相，Hypersil GOLD C18色譜柱通過專有的衍生技術和封端程序使其pH耐受范圍可以達到1-11，可以與混合顆粒耐受范圍相媲美。Syncronis系列色譜柱采用高純硅膠顆粒，具有多種鍵合方式和封端的固定相（約7種）。Accucore系列色譜柱是Thermo Scientific基于表面多孔硅膠顆粒開發的系列色譜柱，提供了7種不同的鍵合相。具有表面多孔硅膠顆粒的優勢。
值得一提的是，Hypersil GOLD HILIC色譜柱和Syncronis HILIC色譜柱都有極性鍵合相，而Waters公司的BEH/CORTECS/Atlantis HILIC色譜柱及Agilent公司的ZORBAX/Poroshell 120 HILIC色譜柱均為未鍵合的硅膠顆粒，從而顯示出不同的選擇性。

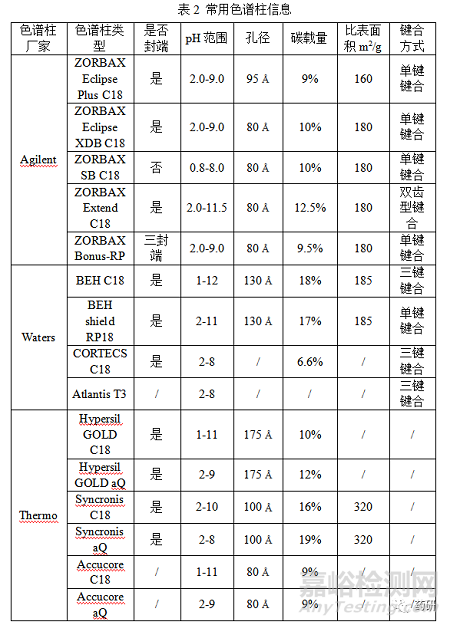

三大廠商常用色譜柱信息見表2。
接下來，介紹一下色譜柱的評價系統。USP藥典委員會給出了2種色譜柱評價方式——USP方法、PQRI方法。
USP方法是由美國藥典HPLC色譜柱工作組采用美國國家標準與技術研究院（NIST）標準物質870（SRM870）（尿嘧啶、甲苯、乙苯、奎札因及阿米替林混合物），在甲醇-磷酸鹽緩沖液（pH7.0）（80：20）條件下對色譜柱進行評價的方法。該方法用乙苯的保留因子表征疏水性（Hy）；用奎札因的拖尾因子表征色譜柱殘留金屬離子的螯合作用（CTF）；用阿米替林的保留因子（CFA）及拖尾因子（TFA）表征硅醇基的活性。另外通過測定固定相的鍵合密度（BD）表征形狀選擇性（見圖3）。目前該數據庫共123根色譜柱信息。
圖3 色譜柱評價方式——USP方法

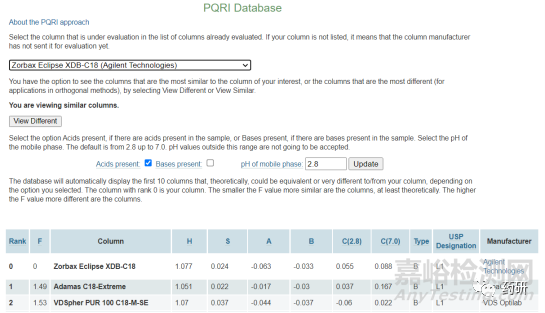

PQRI方法是PQRI原料藥技術委員會雜質工作小組聯合Dr. Lloyd Snyder，采用一系列標準物質（見圖4），在50%乙腈/緩沖液；pH2.8、7.0；柱溫35℃條件下對色譜柱進行評價的方法。該方法分別用疏水性（H），空間選擇性（S）,氫鍵酸性（A），氫鍵堿性（B），pH2.8及7.0條件下離子交換能力（C2.8\C7.0）表征色譜柱的能力（見圖5）。目前該數據庫共757根色譜柱信息。

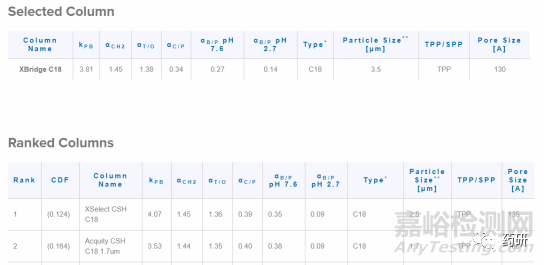

圖6 色譜柱評價方式——Tanaka測試
上述3種色譜柱評價系統互為補充，分析工作者可以根據需要選擇性質相似的替換柱或用于方法開發的性質差異較大的色譜柱。
