一、案例背景
人工心臟是一種使用機械或生物機械手段部分或完全替代自然心臟給人體供血的輔助裝置。一家從事高科技醫療設備設計及生產的公司，開發了一款人工心臟。該產品通過“Power Driveline(動力傳動線)”將能量轉換為信號，使人工心臟替代心臟的功能促進血液的流動。動力傳送系統傳動系包含三根電纜，用于向LVAD(左心室輔助裝置)輸送三相PWM（脈寬調制）電流。顯然，這個系統對病人來說非常重要。在第一代產品升級到第二代時，為了提升人工心臟的可靠度，工程師提出冗余設計方案。
二、設計對象
本案例的設計對象為“Power Driveline”（動力傳動線），它為人工心臟輸送能量及信號。如圖所示，動力傳動線由三根電纜組成（紅、綠、藍各一根，每根電纜輸送一相信號，三根電纜代表三相不同的脈寬調制信號，三相信號共同支持了人工心臟的工作）。對于熟悉產品可靠性的工程師而言，可以看到“動力傳送線”是一個串聯的系統。對于串聯系統而言，可靠性是下降的。串聯系統中單元數越多，則系統的可靠性越低，各單元本身的可靠性越低，則系統的可靠性越低。
三、新品的設計方案

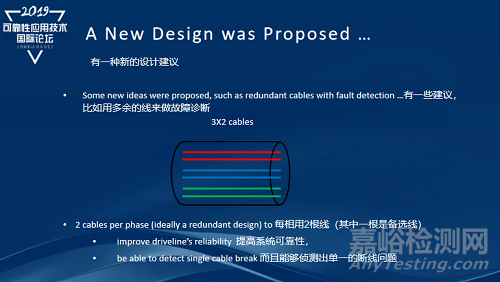

考慮到動力傳送線的重要性，設計工程師們想到，動力傳送線是三根電纜串聯，可靠性不是很好，能不能做些簡單的更改？原來的設計是單根線纜傳送一相，能否每相做兩根電纜？若每相有兩根電纜，這屬于冗余設計，產品的可靠性將得到提升，同時附帶了好處：每相電纜有兩根線，任何一根線斷了，都可以檢測到。
在醫療系統中，要做這樣的更改，需要立項評審。設計工程師做了一定的分析后，跟領導層匯報，領導層決策可以考慮去做這個事情。但也有工程師提出沒必要更改。設計工程師們之間意見存在分歧。于是，他們找到可靠性工程師咨詢：原來的產品有三根電纜，是否有必要改為六根？
對于公司兩派的爭論，可靠性工程師要給予答案。表面上，這是一件看起來簡單的事情。但可靠性工程師在公司不應該隨意發表意見，一個設計是好還是壞，需要一定的分析支撐。

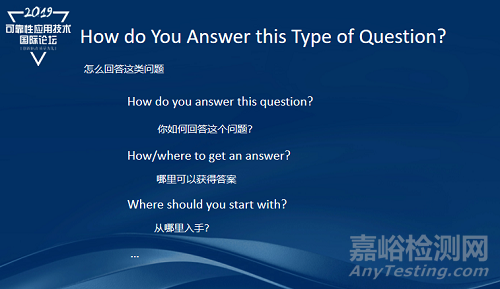

那么，從可靠性工程角度，該如何回答這個問題？

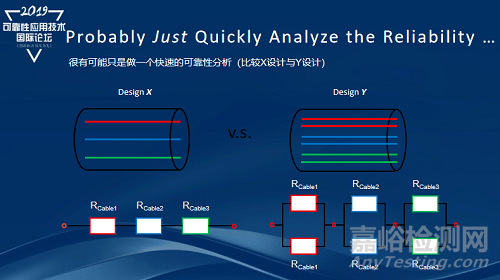

先來看一下設計工程師做的可靠性分析：
（1）原來的產品方案（本案例描述為X方案）：串聯；
（2）新的產品方案（本案例描述為Y方案）：并聯后再串聯；
設計工程師認為，雖然Y方案是串聯的，但是Y方案的可靠性肯定高于X方案，并進行了計算驗證如下：
（一）串聯系統：如圖所示，N個子系統串在一起形成一個系統。所有的子系統都必須正常運行，整個系統才正常，只要有一個環節出問題了，整個系統就會出問題。其可靠度計算公式：R=R1*R2*…*Rn
（二）并聯系統：如圖所示，并聯系統是由多個系統并聯在一起。多個子系統只要有一個能正常運行，系統就能正常運行。換句話說，只有全部子系統都出問題，則系統出問題。其可靠度計算公式：R=1-(1-R1)*(1-R2)*…*(1-Rn)
在本案例中，為方便計算，假定R紅=0.9，R藍=0.9，R綠=0.9，進行冗余設計后，仍然假設增加的線R紅=0.9，R藍=0.9，R綠=0.9
計算結果如下：

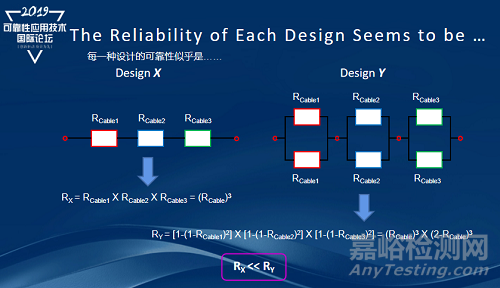

X方案的可靠度：R（X）=0.9*0.9*0.9=73%
Y方案的可靠度：R（Y）=[1-（1-0.9）*（1-0.9）]3=97%
串聯系統X方案的可靠度為73%，并聯之后再串聯Y方案的可靠度為97%。從計算結果看，改進后產品可靠性提升很多，于是得出結論：六根電纜是好的，這個項目應該執行。
這一切，看起來是如此的自然，不過真的對嗎？
四、從可靠性原理剖析事件
回到可靠性的定義：產品在規定的條件下和規定的時間內完成規定功能的能力，稱為可靠性。這里的能力，可以理解為概率?？煽啃允茄芯慨a(chǎn)品失效的概率，與產品的故障做斗爭。
從概念出發，比較兩個產品方案的可靠性就簡單了。工程師只需要分析兩件重要事情：一是兩者設計有什么不同；二是針對失效，在規定的時間內它的發生概率是多少。
第一步：讓我們一起來看看設計有哪些不同？

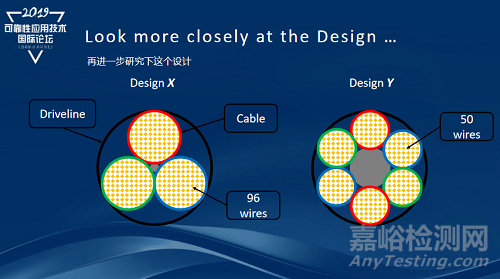

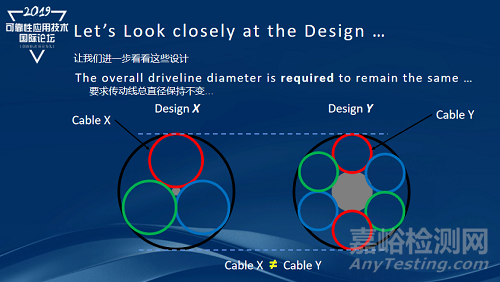

新的設計相對于老的設計有個基本的要求：動力傳送線的外直徑不能發生變化（這是因為在醫療行業，如果要做改變線外徑的變更，需要做大量試驗驗證）。通過剖面圖可以發現，為保證動力傳送線外直徑的一致，三根電纜的直徑與六根電纜的直徑是不同的，即新、老設計的電纜不是同樣規格的電纜。這也意味著前面的可靠度計算是有問題的。
分析兩個設計方案，可知X方案的電纜較粗，Y方案電纜較細。X方案動力傳送線由三根電纜串聯，Y方案動力傳送線由兩根電纜并聯后再三相串聯。因此，前述可靠度計算公式是正確的。
但問題在于：由于X方案的電纜和Y方案的電纜線徑不同，電纜本身的可靠度是不同的。因此，要比較的問題轉化為：X方案和Y方案，電纜可靠度誰高誰低？
進一步對電纜進行分析，可以發現，每根電纜并非由單根電導線構成，而是由無數的電線組成。為保證動力傳送線的總外徑不變，X方案和Y方案的電纜直徑實際是不同的，每根電纜的組成電線數目也不一樣。
所以前述可靠性分析存在很大的問題。為方便分析，我們假設：原來X方案的動力傳送線，每根電纜含有96根電線絲，而采用6根電纜的Y方案，每根電纜含有50根電線絲。

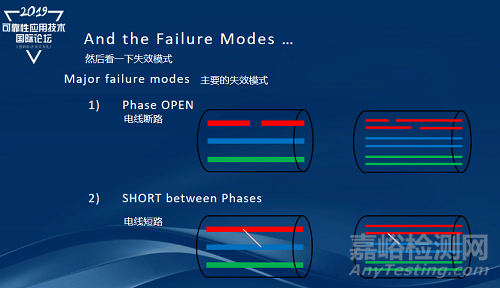

了解設計方案不同后，再來分析失效。根據原有的經驗以及FMEA分析等信息，得知電纜的失效模式主要有兩類：
1.斷路。例如其中的某相電纜斷了，導致失效；
2.短路。即相跟相之間短路，造成失效。

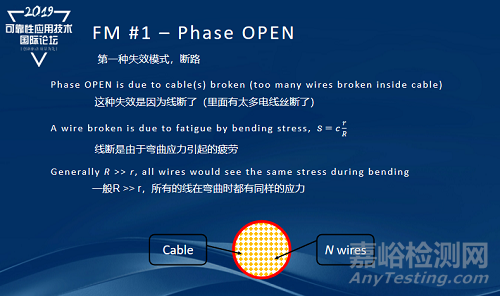

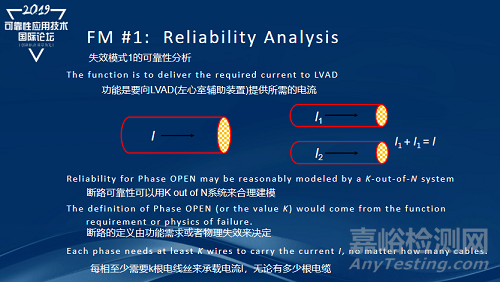

先看第一種失效模式——斷路。電纜斷開的本質是里面的電線絲部分?jǐn)嚅_。從可靠性角度，電線絲斷是由于電纜不斷彎折，發生疲勞損壞。
疲勞應力系數是常數，跟材料有關，疲勞應力數值等于疲勞應力系數乘以電纜半徑跟彎曲半徑的比值。由于電纜線很細，而彎曲半徑很大，因此可以認為，每次彎曲時，里面的電線絲基本受到同樣的應力。所以在某一時刻，電纜線的可靠度都是一樣的。
電纜能夠輸送電流，需要一定數目的電線絲，例如：假設產品設計要求是60根電線絲才能輸送電流，低于60根則無法輸送電流。所以對于每一相而言，無論具有幾根電纜線，從可靠性角度，構成的是整個電纜線包含的總電線絲數目的k-out-of-n系統。
k-out-of-n系統指的是，系統有 n個元件(或子系統 )，當其中有 k個元件 (或子系統 )正常時，整個系統就能正常工作。在本案例中，k跟電纜數目是沒有關系的，取決于材料等因素，這里不作探討。
X設計方案由三根電纜串聯，每根電纜里面有96根電線絲，每一根電纜的可靠性模型為k-out-of-96。每根電纜是一相，三相電纜組成串聯模型。
Y設計方案由兩根電纜并聯組成一相，再三相串聯。則每一相有100根電線絲（每根電纜有50根電線絲，兩根電纜合計100根電線絲），所以它每相電纜的可靠性模型為k-out-of-100。三相電纜組成串聯模型。
綜上，對于斷路失效模式，Y方案的可靠度有所增加，但是增加的不多(電線絲數量只是從96增加到了100，而k值是一樣的)。
第二個失效模式是相與相之間短路。主要原因是電纜線的護套由于彎曲發生了破裂。
對于X設計方案來說，只要三根電纜線不同時發生兩根破裂，則不會發生短路；
而對于Y設計方案，三相中不同時發生兩相破裂，則不會發生短路。但由于每相都是由兩根電纜線構成，任意一根電纜線破裂，則認為是該相發生破裂。所以模型是兩根線纜先串聯構成一相，再進行三中取二。由于包含有串聯，可靠性是降低的，所以對于短路失效而言，Y設計的可靠性是降低的。
總結而言，動力傳送線有兩種失效模式，新老設計各有利弊。根據產品的歷史數據，這兩種失效模式在顧客端的失效大概各占50%左右。也就意味著，六根電纜的設計，其實并沒有增加太多的可靠性。
所以結論不言而喻，項目被取消。
五、總結

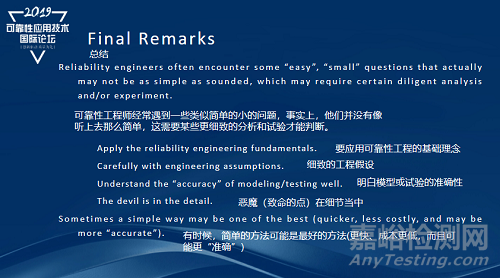

可靠性工程師經常遇到一些類似簡單的小問題。實際上，它們并沒有像聽上去那么簡單，常常需要做很多分析或試驗才能正確地回答問題。
對這類問題的回答，常常會有很多的工程假設，每個工程的假設都要去研究分析。在實際工作中，有很多可靠性模型的仿真，跟現實是有差別的。模型與實際具體有多大的差別，一定要心中有數。
對這些問題的回答，不要忘了最基本的可靠性領域知識，比如概念、定義、試驗等。很多時候，最簡單的方法是最有效的方法。
