案例問題
錫焊連接周圍3mm部件是否要經受GWT750灼熱絲試驗？白色的開關支架距離開關引腳載流連接件的距離大于3 mm，如圖1所示。
圖1 開關引腳未加焊錫前（圖源：實拍）
圖2 加錫后從焊錫外延測出的距離（圖源：實拍）
說明：開關部件上不是PCB板，僅是線焊接到引腳上。
錫焊后，白色的開關支架距離開關引腳載流連接件焊錫的距離小于3 mm，如圖2所示。根據GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準30.2條款的規定，白色開關支架是否也要按“連接件3mm”部件考核GWT750℃灼熱絲試驗有不同的觀點：
觀點1：以焊錫為“連接點”，白色的開關支架與焊錫邊緣之間的距離小于3mm，所以應經受GWT750℃灼熱絲試驗。
觀點2：不是焊錫為“連接點”范圍，而是要以引線與開關引腳的連接為參照物，白色的開關支架與連接點之間的距離大于3mm，所以不必經受GWT750℃灼熱絲試驗。
哪一種觀點更合理?
案例分析
筆者個人認為，這個問題有待進一步探討，爭論的焦點：“距這些連接處3mm范圍內的絕緣材料部件”中的連接處具體是從哪里開始算3mm。
首先，錫焊連接不是一般的機械連接，真正的機械性連接點是在開關內部。
問題爭論焦點是“引線與開關引腳的錫焊”是否可參照連接到PCB板上的錫焊，從而豁免“3mm周圍的非金屬材料也要GWT750℃灼熱絲試驗”。
其次，目前得到的消息，似乎歐洲認證機構VDE等嚴格按標準字面的要求認為“內部布線與開關端子之間的錫焊不是標準所述PCB板上的錫焊，所以3mm周圍的要求適用”。而另一些機構認為“內部布線與開關端子之間錫焊連接，不是機械性連接，所以3mm周圍的要求不適用”。
值得指出，連接局部細節可能是2個不同的連接，不要籠統認為圖中是“1個連接”。邏輯上有可能是：
連接1附近3mm不需要做 + 連接2附近3mm要做 = 綜合要做
而不是：
連接1附近3mm不需要做 + 連接2附近3mm要做 = 綜合不要做

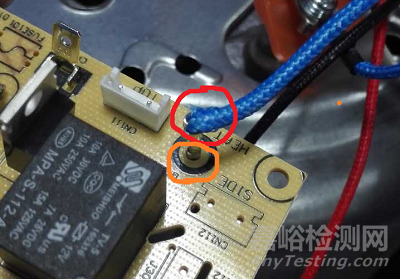

舉個例子，藍色內部布線的端頭插到PCB線路板上錫焊，如圖3所示。
圖3 線-端頭-PCB線路板連接（圖源：實拍）
【藍色內部布線】→【端頭】之間機械連接，要考慮3mm周圍塑料耐燃。
【端頭】→【PCB銅箔】之間錫焊連接，不必考慮3mm周圍塑料耐燃。
有實際案例表明線-端頭連接（紅圈部分）3mm范圍內非金屬材料ABS塑料GWT750℃灼熱絲試驗不合格。
標準要求
GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準
30. 2. 3 工作時無人照管的器具按 30. 2. 3. 1 和30. 2. 3. 2 的規定進行試驗。但該試驗不適用于：
— 支撐熔焊連接件的部件 ；
— 支撐 19. 11. 1所述低功率電路中的連接件的部件；
— 印刷電路板的焊接連接件；
— 印刷電路板上小元件的連接件 ；
— 距這些連接處3mm內的部件 ；
注：小元件的例子：二極管、晶體管、電阻、電感、集成電路和不直接連接到電源的電容器。
