我國新能源汽車產業快速發展，大功率充電可以滿足消費者快速充電的需求，是電動汽車充電技術的重要發展方向。
無論是純電動汽車還是高電壓的混合動力汽車，其電壓等級都比較高。動力電池的電壓一般為 300~600V，甚至更高，已經遠遠超過人體能承受的極限。一旦高壓電路發生故障，如：高壓絕緣破損、高壓線束短路或漏電等情況發生，可能直接危及駕乘人員的生命安全和財產安全。
更不容忽視的是，新能源汽車高壓部件幾乎無處不在，從電池包、電池外框、充電系統部件、高壓連接件到密封機電組件、熱管理系統部件，其分布的范圍非常廣泛。以比較典型的高壓連接件為例，僅這類產品就包含了功能性集成單元、交換電連接器及線束總成、交流/直流充電設備、高壓連接器、信號類連接器、接線器、高壓設備連接線束組件、線束板等部件。

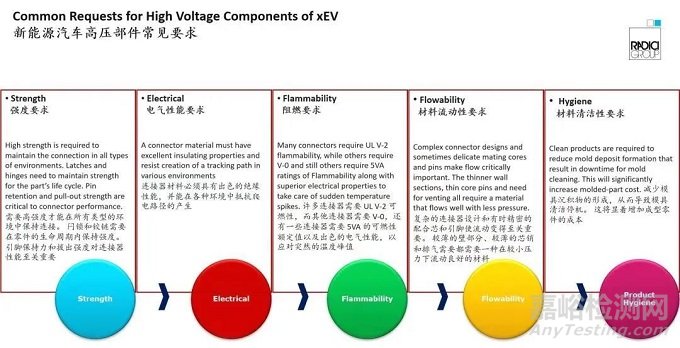

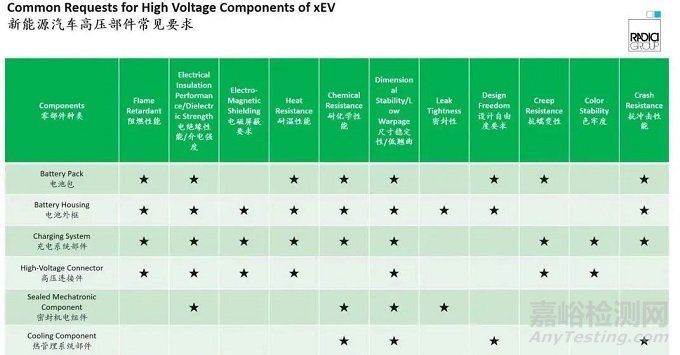

Common Requests for High Voltage Components of xEV
新能源汽車高壓部件常見要求

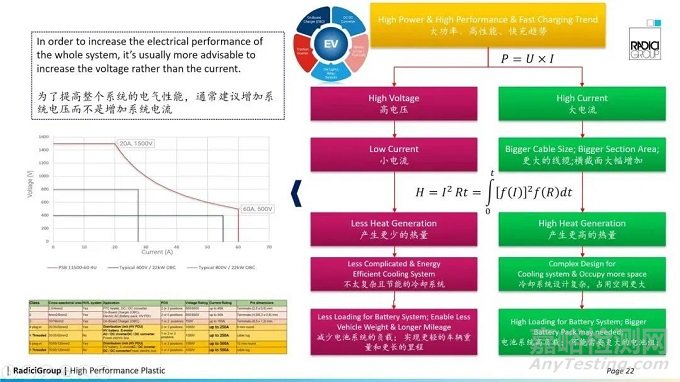

開啟高壓連接件的新趨勢：增加系統電壓
為了提高新能源汽車整個系統的電氣性能，通常大家會選擇增加系統電壓而非增加系統電流。這樣做的好處主要有幾點：無需修改電線的尺寸，也達到產生更少熱量效果；冷卻系統不會太復雜而且節能；能減少電池系統的負載，實現更輕的車輛重量和更長的里程。
關于高壓連接器用材的答疑
屆時祁總會深入講解高壓連接件的相關要點，由于篇幅有限，這里文章截取一些大家比較感興趣的問題和回答，希望能夠為大家答疑解惑。
Q1: Pin針包膠的Tightness有什么方案？
A1:PIN針在注塑過程中有可能會發core shift問題，這會造成后續的錫焊倒流、PIN針的損壞。PIN針包膠的Tightness這個問題有兩種解決方案：第一種在PIN針并排的PIN針后端制作一個固定的后座，以此來保證它在core shift過程中盡量避免單個或多個PIN針發生偏移。第二種是通過調整結構，但調整結構這個方案(模流分析里面有一個比較詳細的core shift解決方案），它的缺點是會給客戶帶來其他需要解決的一些問題，所以我們更加推薦第一種解決方案。
Q2: LFT能否幫助阻燃，尤其是滴落？
A1:長纖維肯定是可以幫助阻燃效果的，主要機理：長的玻纖因為長度優勢一般在11mm左右，短玻纖大概在0.2 -0.5mm左右，長玻纖即使打到部件里面還會有3-5mm殘留(90%正態分布之內)，由于玻纖長度的增加，它和樹脂包覆程度越好，就可以避免在高溫下樹脂燃燒的滴落效果，從而提升阻燃效果。
Q3:快充的高壓連接器高溫情況的熱管理系統能把溫度降低嗎？
A1:可以降低。有一個案例可以分享大家，我們有一家全球知名的客戶，在遇到快充的充電槍通過時間無法控制溫度降低，我們做了兩種方案給這家客戶采用，第一種方案，采用一款導熱系數較高的樹脂材料，里面添加一款金屬氧化劑，問題是材料成本會直線增加，成本增加幅度約2-4倍，因此對于客戶來說，我們不會直接建議推薦給客戶。第二種方案，在充電槍把手里面增加一個熱管理系統的導熱槽，這個導熱槽里面加入冷卻劑進行溫度的降低，結構無需大幅改動，安全系數會比較高，相對成本也比較可控。
Q4:高壓連接器阻燃體系有什么要求？
A1:高壓連接器阻燃體系目前沒有強制性要求，但其中我們需要提到一個是韓國現在要求不得使用紅磷阻燃添加劑，他們主要考慮到的是紅磷阻燃對于環境造成污染，這是目前唯一一個OEM對紅磷阻燃體系是有要求的。其次，我們也碰到部分OEM有不建議使用紅磷阻燃體系的類似要求，其主要考量是出于生產安全。因為我們在生產注塑之前，都會對材料進行烘干處理，但是對于紅磷阻燃材料來說，烘干處理需要特別注意，不能把材料徹底烘干，其中應保留一點的水分，否則在注塑模腔里面這種極高溫且極高壓的情況下，紅磷容易燃燒；現場的情況，就是注塑開模的時候，會出現瞬間短暫噴火星現象，這點需要特別注意。此外，由于紅磷的自身顏色，紅磷阻燃材料無法用于橙色部件。
Q5:對輪轂電機的bobbin和高電壓連接器材料能否一起開發？
A1:輪轂電機的技術非常好，制約這個技術的市場推廣因為這個部件的成本目前依然很高，這也是它的一個痛點。我們之前也和客戶關于輪轂電機的bobbin的開發討論過，這里面更多使用的材料是PPA或PPS這兩款作為這個bobbin材料，原因是長期工作溫度和絕緣性功能兩個因素疊加起來考慮，第二種因素是這種bobbin除了要做到阻燃還要UL工業連接器的一個安全認證，目前來看能夠做到像UL工業連接器這樣一個認證要求，這個材料的主題來源就是PPA和PPS，這也是制約這個材料可選性非常小的情況下，不好推廣的痛點。
