一、概述
自 2014年5月30日國監局發布《醫療器械產品技術要求編寫指導原則》，及2014年6月1日新修訂的《醫療器械監督管理?xiàng)l例》頒布實施后，“產品技術要求”替代“注冊產品標準”，明確了產品技術要求的法律地位，同時，醫療器械產品備案或注冊均需提交產品技術要求文件尤其是在注冊技術審查過程中，產品技術要求是醫療器械技術審評機構進行技術審查時的重要關注點。產品技術要求是否符合適用的強制性標準要求，性能指標的合理性，檢驗方法的可重復性和可操作性、以及注冊臨床評價對比產品性能要求是否等同等均是技術審查重點審評的內容。
二、附錄A中主要安全特征內容
有源醫療器械產品技術要求附錄A中的內容是醫療器械注冊時審評中心關注的一個重點內容，同時也是使產品符合標準的要求。

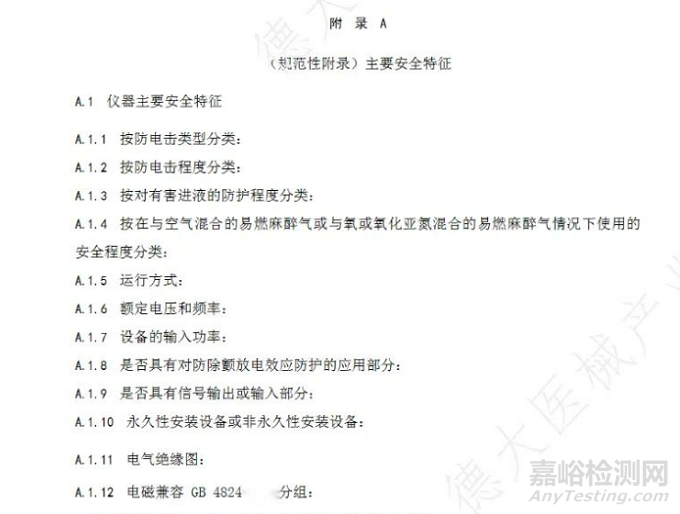

根據 GB9706.1-2020《醫用電氣設備 第1部分:基本安全和基本性能的通用要求》和 YY9706.102-2021《醫用電氣設備 第1-2部分:基本安全和基本性能的通用要求 并列標準: 電磁兼容要求和試驗》，技術要求附錄 A 中主要安全特征內容如下圖所示:
三、常見附錄 A主要安全特征內容分析
1.按防電擊類型分類:
根據 GB 9706.1-2020 第5.1條：按照防電擊的類型分類可以分為以下幾類：
1)I類設備: 具備保護接地，通俗的講，電源線為三個插腳(含地線)
2)II類設備:電源線為兩個插腳(不含地線)(注意:使用功能接地的I 類設備也可能電源線為3個插頭)
3)內部電源設備：電源置于設備內部，提供設備工作所需電能的設備
4)具有網源連接裝置的雙重組合分類，如具有網電源連接裝置的內部電源設備(也可其他類型組合，如: I類內部電源類設備)

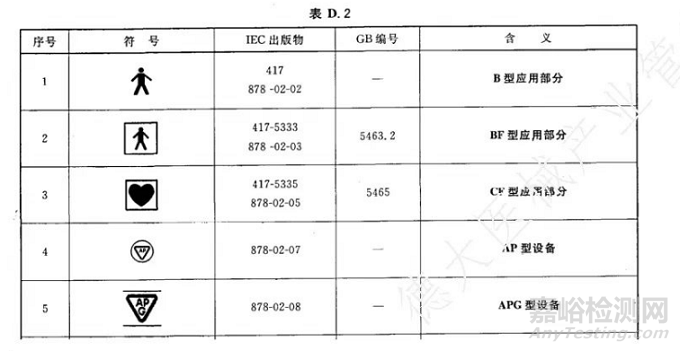

2.按防電擊的程度分類:
根據GB 9706.1-2020第 5.2條:按防電擊的程度可以分為以下幾類:
1)B型應用部分:對電擊有特定防護程度的設備，符合本標準要求，尤其是漏電流容許值要求，也就是只要帶應用部分最低就要是B型
2)F型應用部分:與設備其他部分相隔離的應用部分，其絕緣達到，當來自外部的非預期電壓與患者相連，并因此施加于應用部分與地之間時，流過其間的電流不超過單一故障狀態時患者漏電流的容許值
3)BF型應用部分:有 F型應用部分的型設備，對電擊的防護能力和漏電流容許值均不低于 B 型應用部分，而且應用部分應該與其他帶電電路和大地進行 F型浮動隔離
4) CF 型應用部分: 直接用于心臟的設備或設備部件必須為 CF 型。CF 型和 BF型在結構上一致，但 CF 可以直接應用于心臟部位，BF 型卻不能，CF 型的患者漏電流容許值為 BF型的 1/10

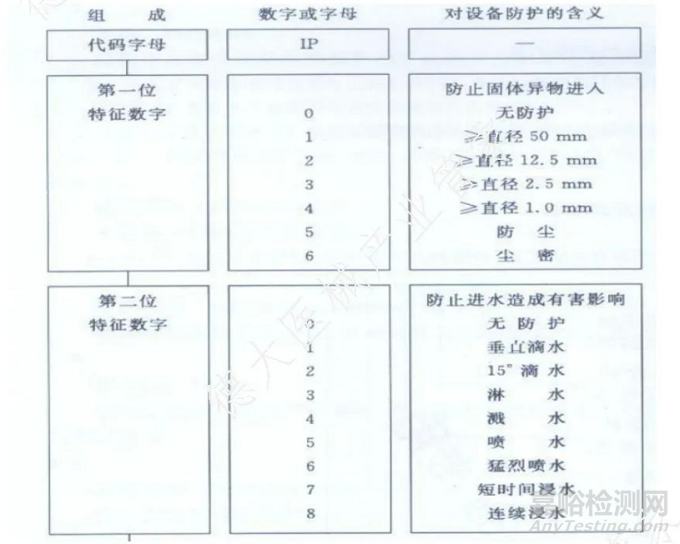

3.按對進液的防護程度進行分類:根據 GB/T 4208-2017 外殼對有害進液防護程度來區分可分為9個級別(如下圖所示):
1) 防水等級書寫:IPX5:略第一位特征數字(IP2X: 省略第二位特征數字，為仿固體異物進入)
2)不防水等級可以寫為:IPX0
3)其他防水等級:由制造商自己根據實際設計情況進行聲稱，每個等級都有相對應的試驗方法，檢驗方法詳見 GB/T 4208-2017 的要求
4.按在與空氣混合的易燃麻醉氣或與氧或氧化亞氮混合的易燃麻醉氣況下使用時的安全程度分類:
1)AP型:指在正常使用和正常狀態下，設備、設備部件或元件必須不會點燃與空氣混合的易燃麻醉氣
2)APG 型:指在正常使用或單一故障狀態時，設備、設備部件或元件必須不會點燃與氧或氧化亞氮混合的易燃麻醉氣
3)非AP/APG型:不能在有易燃麻醉劑的情況使用
5.按運行模式分類:
按照 GB 9706.1-2020 進行注冊的設備，按運行模式分類可以分為以下幾種類型:
1)連續運行:額定負載下不超過規定溫度限值
2)短時運行:從冷態啟動，在規定周期內和額定負載條件下，工作溫度不超過規定值的運行，各運行周期的間歇時間相當長，足以使設備冷卻到冷態
3)間歇運行:比一系列規定的相同周期組成的運行狀態，每一周期均包括一個溫度極限不超過規定值的額定負載運行期和隨后的設備空轉或切斷的間歇期
4)短時加載連續運行:設備一直和電網相連接運行，規定的容許加載時間很短，以至不會達到長時間負載運行的溫度，而隨后的間歇時間足夠長，使設備冷卻到長時間空載運行的溫度
5)間歇加載連續運行:設備一直和電網相連接運行，規定的容許和加載時間很短，以致不會達到長時間負載運行的溫度:而隨后的間歇時間又不夠長到使設備冷卻到長時間空載運行的溫度
6.設備的額定電壓和頻率
這部分填寫的額定電壓和頻率應與產品的銘牌標簽一致，主要有兩種情況編寫:
1) 無頻率值:直流或者內部電源設各沒有頻率值，如內部電源:為 d.c.3.7V
2)有頻率值:主要為交流電源設備，可寫成:a.c.220V /50Hz
7.設備的輸入功率
按產品銘牌上的功率信息滾寫，額定輸入必須以安培或伏安表示，當功率因數大
于 0.9 時也可用瓦表示，如: 100VA
8.設備是否具有對除顫放電效應防護的應用部分
如果應用部分有防除顫功能那么需要注明，否則直接寫:無。
9.設備是否具有信號輸出或輸入部分
常見的信號輸入/輸出口如USB口、RS232口、網絡LAN口等，按產品的實際情況編寫，如果有信號輸入/輸出口時，注明“有”，如果沒有信號輸入/輸出口時，注明“無”。
10.永久性安裝設備或非永久性安裝設備
1)永久性安裝設備:設備的電源線直接與墻上電路系統連接，拆除需要使用工具時，不需再通過插頭接入電源
2) 非永久性安裝設備:通過插頭接入電源的設備
11.電氣絕緣圖

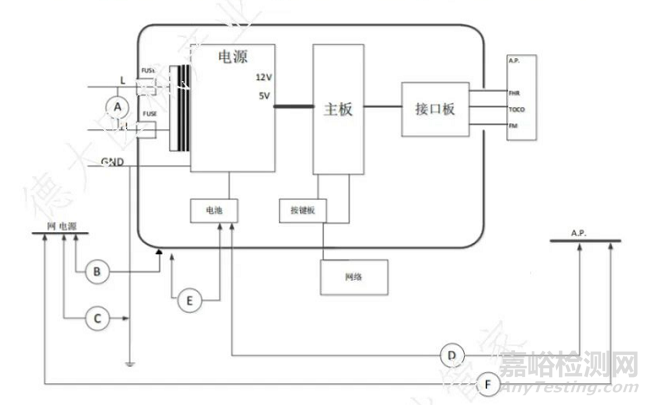

1) 電氣絕緣圖:電氣絕緣圖應標明產品設計的絕緣路徑，如下圖所示:

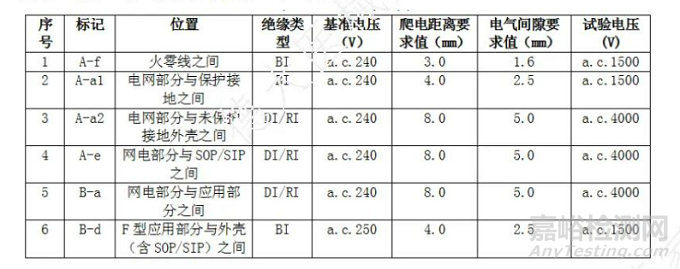

2) 電氣絕緣參數表:應表格包含絕緣路徑、絕緣類型、基準電壓、試驗電壓爬電距離、電氣間隙等內容，如下圖所示:

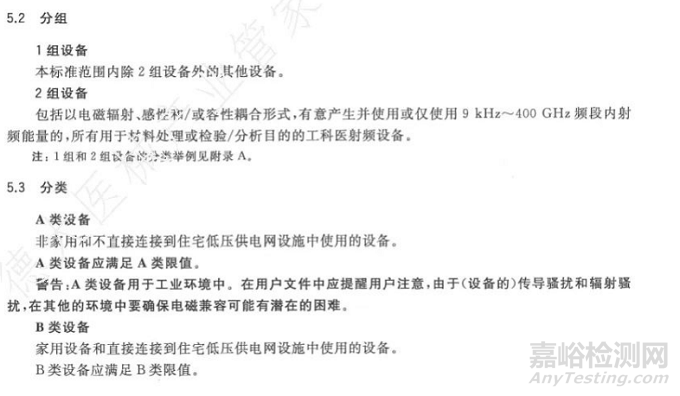

12.電磁兼容 GB 4824-2019 分組根據GB 4824-2019的要求，醫療設備主要分為四組情況:
1)1組A類
2)2組A類
3)1組B類
4)2組B類
四、結語
有源醫療器械技術要求附錄 A 是產品注冊審評過程中關注的一個重點內容，同時該部分的內容也涉及到產品標識、安規和EMC測試的內容，如果技術要求附錄A的內容與實際產品的要求不一致，可能會引起監管等的風險存在，所以，GB9706.1-2020《醫用電氣設備 第1部分、本安全和基本性能的通用要求》和 YY9706.102-2021《醫用電氣設備 第12部分: 基本安全和基本性能的通用要求 并列標準:電磁兼容要求和試驗》標準明確的要求了附錄A內容，也是規范產品技術要求符合法規的要求。
