某起重機用齒輪軸在使用約10個月后發生了斷齒，導致設備損壞，造成了比較嚴重的安全事故。該齒輪軸圖紙中的技術要求為：材料為20CrMnTi鋼；花鍵部分(防滲)淬火硬度為40~48HRC；滲碳層厚度為0.8~1.2mm；齒面硬度為58~62HRC，心部硬度為30~45HRC。研究人員采用一系列理化檢驗方法對該齒輪軸斷齒原因進行了分析。
1、理化檢驗
1.1宏觀觀察

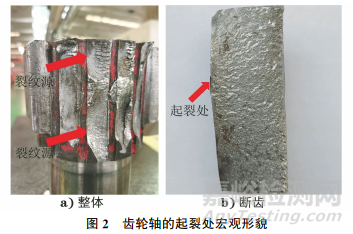

斷齒后的齒輪軸宏觀形貌如圖1所示，由圖1可知，整個齒輪軸齒面共有6個齒發生斷裂，中間4個齒相鄰，除1個齒保留上半部分齒形外，其他斷裂齒均為整個齒斷裂掉落。齒輪軸的起裂處宏觀形貌如圖2所示，由圖2可知，斷裂齒均是從左向右斷裂，與齒輪的轉動受力方向一致，斷裂起始于齒根部分。從斷裂形貌上看，裂紋源有向外發射性的條紋，斷口上的白亮條紋是斷裂后擠壓磨損的痕跡。
1.2斷口分析
采用掃描電鏡(SEM)對斷口進行分析，斷口裂紋源處的SEM形貌如圖3所示，由圖3可知：裂紋源附近SEM形貌較平滑，這是因?yàn)閿嗫谟写罅勘粩D壓的痕跡，尤其在裂紋源附近，但從裂紋源凹陷處可以看出有明顯沿晶斷裂的特征，在斷口中間的擴展區為解理斷裂，無疲勞輝紋等痕跡，屬于脆性斷裂(見圖4)。
1.3化學成分分析
依據標準 GB/T3077—2015《合金結構鋼》，采用真空直讀光譜儀對齒輪軸材料進行化學成分分析，結果符合標準要求。
1.4硬度測試
在斷齒處截取試樣，并對其進行硬度測試。從齒頂測得齒面硬度為52~54HRC，從齒輪齒面中心線與齒根圓相交處測得心部硬度為27~32HRC，均比技術要求的硬度低。
1.5金相檢驗
通過金相檢驗測得斷口處滲碳層厚度約為1.02mm(見圖5)，滿足技術要求。按照GB/T 25744—2010《鋼件滲碳淬火回火金相檢驗》對滲碳層進行評級，可得滲碳層馬氏體級別為4級，殘余奧氏體級別為4級，經過腐蝕后試樣碳化物級別為3級。按照J(rèn)B/T 6141.3—1992 《重載齒輪 滲碳金相檢驗》判斷(馬氏體、殘余奧氏體、心部組織不大于4級，碳化物不大于3級)，滲碳層組織滿足要求。心部組織評級主要依據的是低碳馬氏體與塊狀鐵素體的形態與分布，允許有貝氏體，觀測位置為齒寬中心線與齒根圓相交處，發現心部組織主要為粒狀貝氏體+少量索氏體+塊狀鐵素體(見圖6)，未觀測到低碳馬氏體，無法評級。同時，在齒根斷裂處發現滲碳層有脫碳痕跡,有大量塊狀鐵素體+珠光體(見圖7)。由多個斷齒的金相檢驗結果可知，部分?jǐn)帻X同樣存在脫碳現象。
1.6滲碳層厚度測量(顯微硬度法)
采用顯微硬度法對滲碳層厚度進行測量，其心部硬度為550HV處到表面的距離為滲碳層的厚度。經過測量非脫碳區域發現，滲碳層厚度為0.56mm(見圖8)，不滿足技術要求，比金相檢驗測得的滲碳層厚度低近50%，這說明金相檢驗法測量滲碳層厚度存在局限性。對圖7中的脫碳層進行硬度測試，發現硬度較低，并且相鄰區域的硬度同樣低于550HV(見圖9)。
2、綜合分析
齒輪軸斷裂的主要原因?yàn)椋孩冽X輪軸材料的有效滲碳層厚度不足，而齒根區域滲碳層出現脫碳層，這會極大降低表面強度，齒輪軸是強受力部件，齒根又屬于應力集中部位，齒輪強度由齒根強度決定，因此齒根強度不足容易使其開裂；②馬氏體有著較高的強度和抗壓性能，但在齒輪心部未發現馬氏體，硬度不滿足技術要求，而且該位置與齒根平行，當齒根發生開裂時，心部無法支撐齒輪，導致其最終斷裂。
3、結論與建議
(1)齒輪軸齒根附近出現脫碳層和心部組織強度編低是齒輪軸斷齒的主要原因。
(2)應采用顯微硬度法測量滲碳層厚度，因?yàn)楫?dāng)熱處理工藝控制不當時，實際有效滲碳層厚度與金相檢驗結果不一致。
(3)滲碳層出現脫碳通常與設備故障有關，如出現漏氣或漏水現象等；齒輪心部的顯微組織主要為貝氏體，有效滲碳層厚度偏低說明冷卻速率不符合要求。建議廠家嚴格控制熱處理工藝參數，保證產品質量。
