振動臺面上安裝試驗體的時候，通常情況下都要求試驗體的重心盡量靠近振動臺面中心。但是，通常情況下都無法滿足這種理想要求，試驗體的重心會偏離振動臺面的重心位置來進行安裝，此時，偏心距離就受到振動臺偏心力矩的制約，若安裝的偏心距離太大，會導致振動試驗機的破損。
一般振動試驗機廠家會告知設備的許可偏心力矩，通過此值計算出偏心距離，使試驗體安裝的偏心距離不超過算出的偏心距離，便可保證振動試驗機不會損壞，下面就簡單對計算方法進行說明。
以垂直加振為例，偏心力矩M通過下式可進行計算。
M = F ? L M：偏心力矩 F：力 L：距離
力矩又分為靜態力矩MD（重力引起）和動態力矩MA（加振力引起），兩者合計即為全部的力矩，即，
M = MD + MA

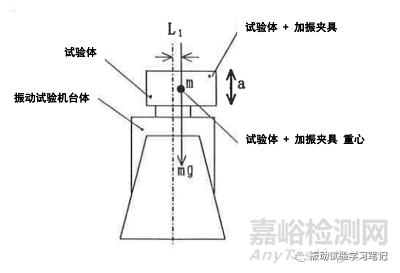

參考下圖，計算試驗體（含加振夾具）的偏心力矩。
靜態力矩MD = mgL1
L1：試驗體（含加振夾具）離振動臺面中心的水平距離，單位m
g：重力加速度，9.8m/s2
m：試驗體（含加振夾具）的質量，單位kg
動態力矩MA = maL1
a:試驗條件的最大加速度，單位m/s2
所以，
M = MD + MA
= mL1(g + a)
以實際垂直加振為例，某振動臺垂直許可偏心力矩：245 Nm，
L1= 10mm，m = 100kg，a = 100 m/s2
此時，偏心力矩
M = mL1(g + a)
= 100?0.01?（9.8 + 100）
= 109.8 Nm
和垂直方向的許可偏心力矩相比，偏小，加振可能。但是若加速度300m/s2的時候，偏心力矩達到308.9Nm，無法進行垂直方向的加振試驗，可參照下圖。

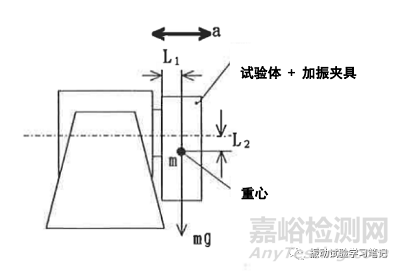

繼續以水平加振為例，可得到偏心力矩的計算，
M = MD + MA
= mgL1+ maL2
= m（gL1 + aL2）
M：偏心力矩Nm m:試驗體質量 kg g：重力加速度 9.8m/s2
a：加振加速度 m/s2 L1：試驗體重心離振動臺面中心的水平距離 m
L2：試驗體重心離振動臺面中心的垂直距離m
以實際為例，某振動臺垂直許可偏心力矩：245 Nm，
L1= 100mm，L2 = 50mm ，m = 20kg，a = 100 m/s2
此時，偏心力矩
M = m (g L1 + a L2)
= 20（9.8?0.1 + 100?0.05）
= 119.6 Nm
和垂直方向的許可偏心力矩相比，偏小，加振可能。此例中，由于沒有水平滑臺，所以許可偏心力矩還是采用垂直方向的許可偏心力矩?，F(xiàn)在，很多振動試驗機水平加振時都配有水平滑臺，大大增加了水平方向的許可偏心力矩。所以垂直方向加振可以的話，一般情況下，水平方向加振也沒有問題，大質量試驗體除外。
最后，還要考慮加振橫縱比（crosstalk）的影響，可適當加大安全系數，即在求出偏心力矩的基礎上乘以一個安全系數（1.3～1.5），再和許可偏心力矩進行比較，判斷是否可以加振，當然橫縱比比較大的試驗體（含加振夾具）需要另外考慮了。
如何另外考慮，第一先得到橫縱比，可以使用一個三軸加速度，安裝在重心位置，對應試驗條件進行小量級加振，觀察和加振方向垂直面上兩個加速度傳感器的最大值。第二，計算其產生的力矩，第三再加上上述靜態力矩和動態力矩，便得到該試驗所需的總力矩。第四，進行判斷是否小于許可偏心力矩。此方法僅限試驗體形狀比較怪異（重心偏高，偏心距離較大等）的情況，且計算比較復雜，了解一下即可，一般碰到的機會較少。
