某型號拖拉機的驅動輪軸在感應淬火后的校直工序中發生斷裂，該驅動輪軸材料為42CrMo鋼，加工工藝流程為：棒料→鍛造→調質→機械加工→感應熱處理→校直。驅動輪軸整體經過調質處理，硬度為262~302HB，外表面經過感應淬火處理，感應淬火后硬度為50~57HRC，淬硬層深度為7~9mm。
研究人員采用一系列理化檢驗方法對該驅動輪軸的斷裂原因進行分析，以防止該類事故再次發生。
1、理化檢驗
1.1 宏觀觀察

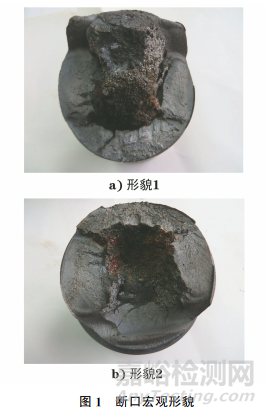

驅動輪軸斷口無明顯塑性變形，斷口邊緣比較平整，心部粗糙，斷口宏觀形貌如圖1所示。
1.2 掃描電鏡分析
采用掃描電子顯微鏡(SEM)對驅動輪軸斷口的中心部位進行觀察，在斷口心部位置存在晶界熔融特征(見圖2)。零件在加熱過程中，溫度過高導致零件過燒。過燒造成晶界熔化和晶界開裂等不可消除的缺陷，嚴重降低了材料的塑性和強度。
1.3 金相檢驗

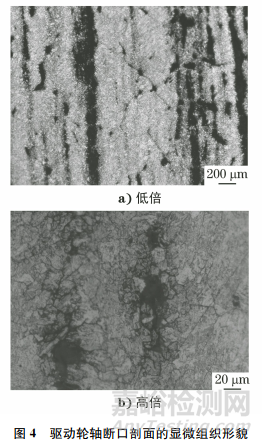

將驅動輪軸斷口沿軸線剖開，經過拋磨、腐蝕后，利用光學顯微鏡觀察其顯微組織。可以看到斷口心部的顯微組織為回火索氏體，未發現異常組織(見圖3)。整個剖面上有大量的黑色網狀裂紋(見圖4)。黑色網狀裂紋是材料在過燒溫度下，晶界位置存在磷、硫等元素聚集留下的痕跡，在后續的熱處理加工過程中,無法消除這種組織的影響。
在驅動輪軸上未經鍛打、經過調質的部位取樣，將試樣放在光學顯微鏡下觀察，發現該試樣為正常的回火索氏體(見圖5)。
1.4 硬度測試

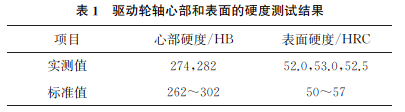

用布氏硬度計對驅動輪軸的心部硬度進行測試。用高精度洛氏硬度計對驅動輪軸的表面硬度進行測試，結果如表1所示。
1.5 熱酸蝕試驗
在斷裂的驅動輪軸上未經過鍛打、經過調質的部位取樣，進行熱酸蝕試驗。熱酸蝕后輪軸的宏觀形貌如圖6所示。
2、綜合分析
斷口心部的SEM形貌顯示：驅動輪軸斷口心部位置有明顯的晶界熔化形成的自由結晶面和一些孔洞，說明零件在生產過程中發生了由于加熱溫度過高導致的過燒現象。
金相檢驗結果顯示：垂直于驅動輪軸斷口的整個剖面上有大量黑色網狀裂紋，說明該區域發生了高溫過燒。在該驅動輪軸的加工過程中，只有鍛造和調質兩道工序?qū)α慵w進行加熱，有心部組織過燒的可能。
由金相檢驗結果可以看出：斷口處及經過調質、未經過鍛打部位的顯微組織均為正常的回火索氏體。熱酸蝕結果顯示,驅動輪軸未經過鍛打、經過調質的部位不存在黑色網狀裂紋和孔洞，兩者都說明驅動輪軸在調質過程中未發生過燒現象。
該驅動輪軸在調質熱處理過程中未發生過燒，結合驅動輪軸的加工工藝，最終確定驅動輪軸在鍛造過程中發生了局部過燒現象。
3、結語
驅動輪軸在鍛造過程中發生局部過燒現象，引起材料的塑性和強度下降，進而導致驅動輪軸在校直應力的作用下發生開裂。建議嚴格控制鍛造過程中的加熱溫度和保溫時間,以防止該類現象再次發生。
