案例問題
某矩形塑料部件，針焰燒角部位不合格，燒中間部位合格，應該怎么判定?
圖1 非金屬部件針焰試驗（圖源：網絡）
案例分析
根據GB 4706.1-2005標準附錄E8.4條款規定“如果可能，則施加火焰離（試樣的）邊角至少10 mm。”
如果案例問題的樣品較寬，中間部位距離左、右兩角距離超過10 mm，則針焰直接燒角部位試驗方法錯誤，不應考慮針焰燒角部位不合格。
如果案例問題的樣品較窄，在中間部位施加針焰，距離左、右角距離很小，燒角不合格燒中間合格的說法啰嗦表述為：“在距離角很近的中間部位燒結果合格，直接燒角不合格”。燒角的試驗方法不正確，只看“中間部位燒結果合格”。
紅圈——距離角10 mm范圍
箭頭——針焰施加位置
圖2 針焰試驗樣品針焰施加位置
綜上所述，針焰不應直接施加在部件的角部位。
標準要求
GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準
附錄E：（規范性附錄）針焰試驗
進行下述修改后，針焰試驗按GB/T 5169.5（idt IEC 60695-2-2）進行試驗。
5 嚴酷等級
代替：
施加試驗火焰的持續時間為30 s±1 s。
8 試驗程序
8.2 修改：
試樣的排列使得火焰能施加在如圖1例子所示的水平或垂直邊緣。
8.4 修改：
第一段不適用。
增加：
如果可能，則施加火焰離（試樣的）邊角至少10 mm。
8.5 代替：
試驗在一個試樣上進行。如果試樣經受不住該試驗，則在另外兩個試樣上重復該試驗，這兩個試樣都應經受住該試驗。
10 試驗結果的評定
燃燒持續時間不應超過30 s。但對印刷電路板，不應超過15 s。
GB/T 5169.5-2008/IEC 60695-11-5：2004 《電工電子產品著火危險試驗 第5部分：試驗火焰 針焰試驗方法 裝置、確認試驗方法和導則》標準
8.4 試驗火焰應施加在試驗樣品易于受到火焰影響的表面部位，此火焰可由正常使用，故障條件或偶然起燃源所引起的。
為了以最不利的方式施加試驗火焰，可將燃燒器管進行彎曲。
在有關標準中應規定試驗火焰施加位置和持續的時間。
一旦試驗火焰至少其頂部，接觸到試驗樣品表面時，燃燒器就不能再移動，在規定的試驗時間后，將試驗火焰移開。試驗位置舉例見圖1 。

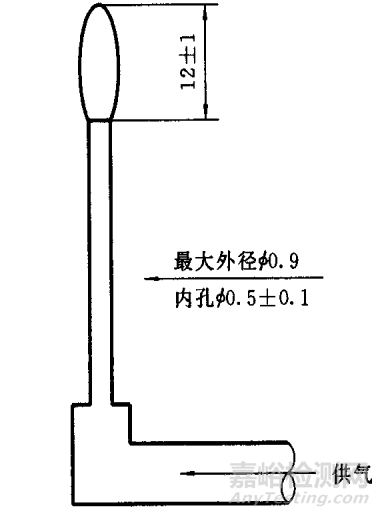

a. 火焰的調整

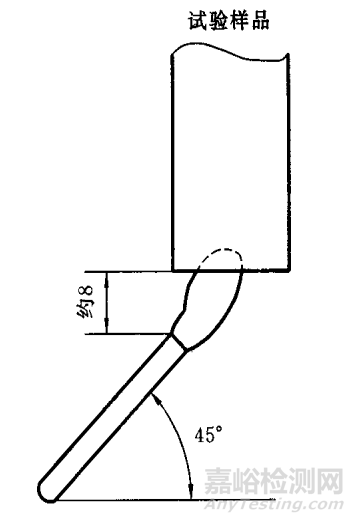

b. 試驗位置舉例

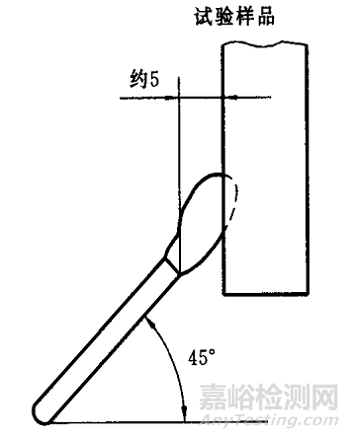

c. 試驗位置舉例
