估計產品在給定的工作條件下的可靠性而進行的工作。根據組成產品的單元可靠性來推算產品是否滿足規定的可靠性要求。
二、可靠性預計的目的
判斷是否能夠達到可靠性指標要求
不同設計方案的對比分析
確定設計的薄弱環節
為可靠性增長試驗、驗證試驗等提供數據
為可靠性分配的合理性提供對照依據
三、常用預計方法
|
方法名稱
|
可預計的參數
|
應用條件
|
適用階段
|
|
評分預計法
|
MTBF，λ
|
需要有經驗的技術人員和專家參與可靠性設計工作
|
論證、方案、初步(初樣)設計
|
|
元器件計數法
|
λ，Rm(t)
|
元器件種類、數量、質量等級、工作環境已基本確定；能找到相關的數據
|
研發階段的早期
|
|
應力分析法
|
λ，Rm(t)
|
元器件的具體種類、數量、質量等級、工作環境等已確定；能找到相關的數據手冊，可提供經驗公式和數據
|
研發階段的中期
|
|
相似產品法
|
MTBF，λ，Rm(t)
|
具有相似產品的可靠性數據
|
論證、方案、初步(初樣)設計
|
四、可靠性預計的一般步驟
第一步：明確所預計的可靠性指標，如任務可靠度、故障率等；
第二步：選擇可靠性預計方法。
第三步：進行可靠性預計。
第四步：確定預計結果是否滿足產品可靠性要求，如果滿足要求，完成預計工作；否則，返回第三步。
五、元器件計數法預計案例
元件記數法適用于電子設備方案論證階段和初步設計階段，元器件的種類和數量大致已確定，但具體的工作應力和環境等尚未明確時，對系統基本可靠性進行預計。
其基本原理是對元器件“基本故障率”的修正。
其計算步驟是：
先計算設備中各種型號和各種類型的元器件數目，然后再乘以相應型號或相應類型元器件的基本故障率，最后把各乘積累加起來，即可得到部件、系統的故障率。
通用公式：
優點：只使用現有的工程信息，不需要詳盡地了解每個元器件的應力以及它們的邏輯關系，就可以迅速估算出該系統的故障率。
案例1：
某電子設備由4個調整二極管、2個合成電阻器、4個云母電容器組成，所有器件都是國產的，質量等級都是 B1 。設備的工作環境為戰斗機座倉。計算該設備的基本可靠性。
計算步驟：
(1)國產器件，使用GJB/Z 299B-98 ;

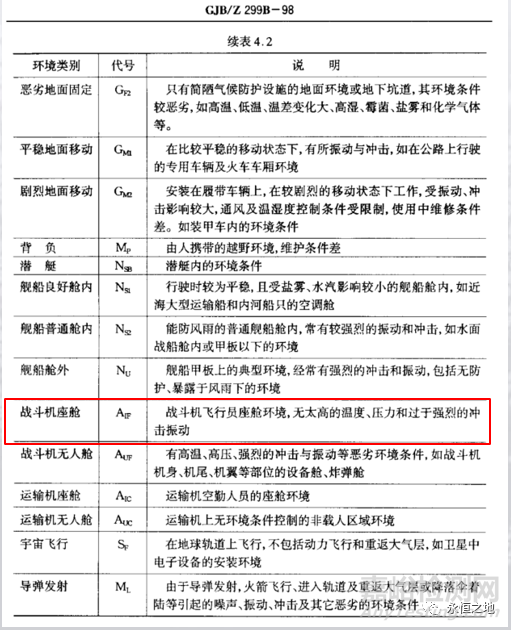

(2) 確定設備的工作環境類別：AIF
(3) 確定元器件的種類：調整二極管、合成電阻器、云母電容器;
(4) 確定元器件的質量等級，全部為 B1 ;

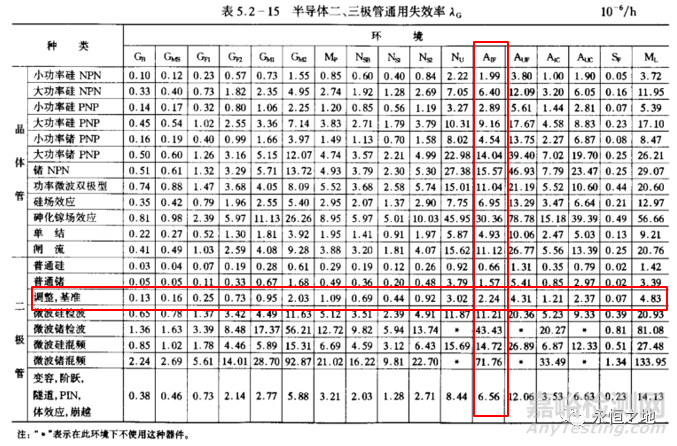

(5) 查 GJB/Z 299B-98 中的表 5.2-15 、表 5.2-17 、表 5.2-18 ，確定元器件的通用失效率：
調整二極管：λ1 = 2.24×10-6/h
合成電阻器：λ2 = 0.05×10-6/h
云母電容器：λ3 = 0.12×10-6/h
(6) 查 GJB/Z 299B-98 中的表 5.2-24 、表 5.2-25 ，確定元器件的質量系數：
調整二極管：πQ1 = 0.6；合成電阻器：πQ2 = 0.6；云母電容器：πQ3 = 0.5
(7)確定元器件的數目：
調整二極管：N1=4
合成電阻器：N2=2
云母電容器：N3=4
(8)計算設備的基本可靠性：
λ= N1λ1πQ1 + N2λ2πQ2 + N3λ3πQ3 =4×2.24×0.6+2×0.05×0.6+4×0.12×0.5=5.676×10-6/h
設備使用年限=1/λ =176180.4(h) ≈20年

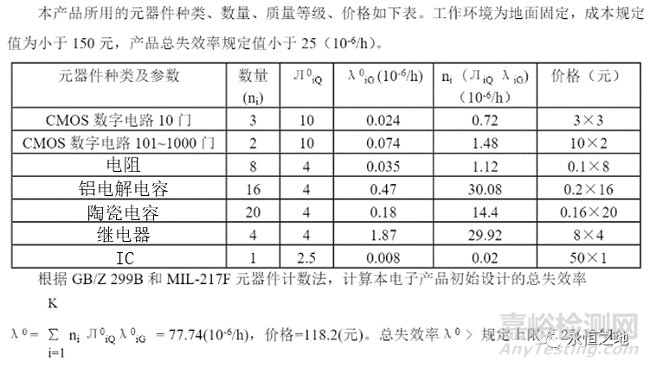

案例2：

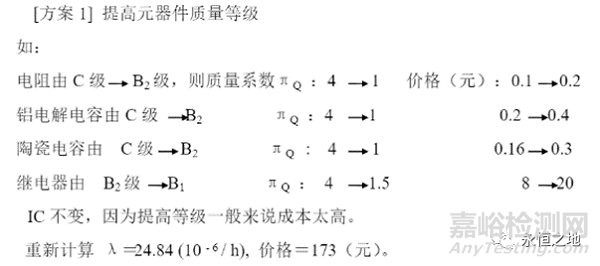

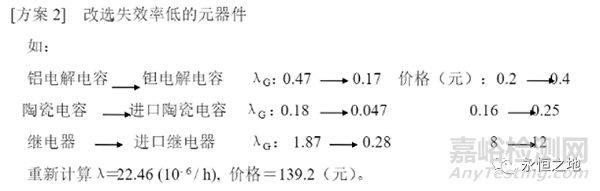

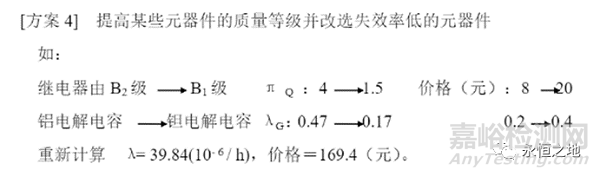

改進方案：

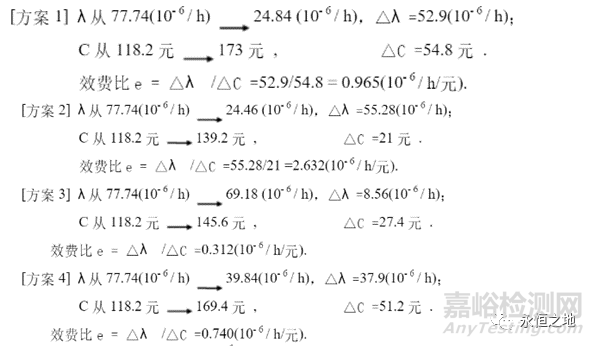

計算效費比：
結論：
