目前冷鏡式露點儀和阻容法露點儀的國家規范和國家標準均是要求讀取露點值，通過露點值按“水分露點-體積分?jǐn)?shù)對照表”計算微量水分的體積分?jǐn)?shù)。但隨著科技的發展，目前大部分露點儀可以同時顯示露點值和體積分?jǐn)?shù)。但在實際工作中發現，實際讀取的體積分?jǐn)?shù)與通過露點值計算的體積分?jǐn)?shù)存在偏差，且很多儀器使用人員希望能直接讀取微量水分的體積分?jǐn)?shù)。本研究選取了三臺能同時讀取露點值和體積分?jǐn)?shù)的阻容露點法微量水分測量儀(儀器編號分別為1#、2#、3#)，研究了直接讀取體積分?jǐn)?shù)對儀器進行校準方法的可行性。
選取型號為S4000的標準冷鏡式露點儀作為標準器，將標準器與被校準的露點儀并聯連接。根據被校儀器的使用要求調節氣體流量，整個管路系統的吹洗干燥過程應不少于3h。調節濕度發生器的參數，一般按從低濕到高濕的順序設置校準點。當被校準儀器的變化量在30min內小于0.2℃時，可以認為系統達到平衡，分別記錄標準露點儀和被校露點儀的露點值與體積分?jǐn)?shù)值，并根據“水分露點-體積分?jǐn)?shù)對照表”查找露點值對應的理論體積分?jǐn)?shù)值。實驗數據如表1～表6所示。

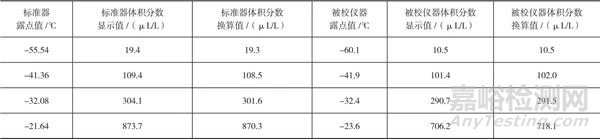

表1 1#被校準露點儀露點值及體積分?jǐn)?shù)數據

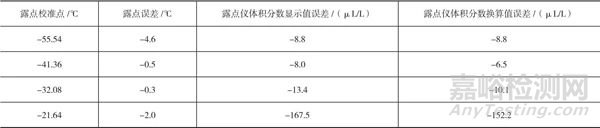

表2 1#被校準露點儀體積分?jǐn)?shù)誤差數據

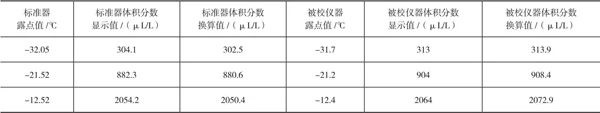

表3 2#被校準露點儀露點值及體積分?jǐn)?shù)數據

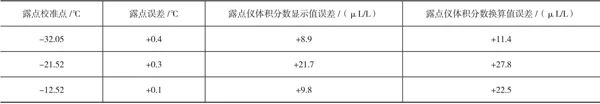

表4 2#被校準露點儀體積分?jǐn)?shù)誤差數據

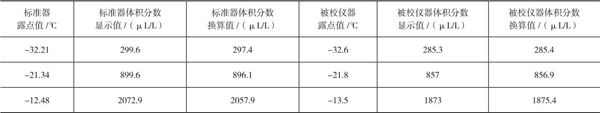

表5 3#被校準露點儀露點值及體積分?jǐn)?shù)數據

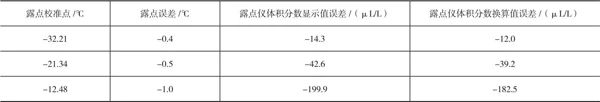

表6 3#被校準露點儀體積分?jǐn)?shù)誤差數據
由表2、表4和表6可知，通過“水分露點體積分?jǐn)?shù)對照表”計算得到的體積分?jǐn)?shù)誤差，與儀器直接讀取的體積分?jǐn)?shù)誤差不一致。
在露點檢測過程中，氣路的密閉性和均勻性、濕度發生器的波動性、儀器本身的波動性等因素會對露點溫度的測量產生影響。儀器顯示的體積分?jǐn)?shù)還包含了儀器內部對數據的計算和修約等因素。由體積分?jǐn)?shù)實際誤差進行計算，換算成露點溫度大概有0.1℃～0.2℃的偏差。直接讀取的數值和理論計算的數值相比，更加接近實際工作中的真實數據。直接讀取微量水分的體積分?jǐn)?shù)能更加直觀地被使用人采用，不需要再根據對照表進行計算，從而提高工作效率。
