在我們?nèi)粘ＴO(shè)計電路中，我們知道電路接地是非常重要的一個指標。但是對于我們而言，我們知道電路中有三種接地的方法。
單點接地
顧名思義，就是把電路中所有回路都接到一個單一的，相同的參考電位點上。
對于單點接地，我們又分為串聯單點接地和并聯單點接地。
串聯單點接地
對于串聯接地而言，我們可以看到在電阻R1處，這段屬于共地阻抗部分，流過這段的地電流I1 、I2、I3三部分會相互影響。如果這三個電路相差較大，那么這三個之間的影響就不可以忽視。盡管這種接地方式雖然有很大的問題，但在我們?nèi)粘ＴO(shè)計中卻是最常見的，因?yàn)樗趾唵巍?/span>
注意：在大功率和小功率電路混合的系統中，切忌使用，因?yàn)榇蠊β孰娐分械牡鼐€電流會影響小功率電路的正常工作。另外，最敏感的電路要放在A點，這點電位是最穩定的。另外，從前面討論的放大器情況知道，功率輸出級要放在A點，前置放大器放在B、C點。
并聯單點接地
對于并聯接地而言則就是將I1 、I2、I3這三部分之間的影響給互相屏蔽了。
對于單點接地而言，通常情況下是用于低頻電路的。

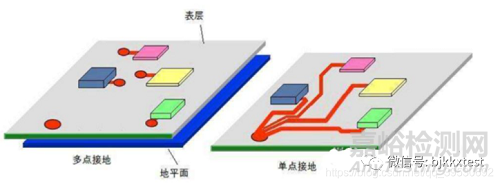

多點接地
多點接地是指電子設備中各個接地點都直接接到距它最近的地平面上（即設備的金屬底板上）。
我們知道，在電路中我們已經有了單點接地，為什么還要多點接地？
這是因?yàn)楫?dāng)信號是低頻時，對于電路而言，單點接地與多點接地對于信號基本上無多大影響。當信號是高頻時，由于我們是單點接地，那么高頻信號就會通過電路沿著地線進行傳輸。這會對電路產生極大的影響。故在這個時候我們就要將電路中的信號就近接到地上，使其不干擾到別的信號，所以這個時候多點接地就產生了。
對于多點接地而言，通常情況下是用于高頻電路的。
混合接地
混合接地指的是電路中既有單點接地又有多點接地。根據實際需要，選擇究竟是單點接地還是多點接地。
為什么要混合接地呢？
這是因?yàn)槲覀兊碾娐分屑扔懈哳l，又有低頻，單點或者多點接地?zé)o法滿足我們的要求，所有我們才有了混合接地。
