材料中的水分含量是電池中水分的主要來源，因此，控制材料的水分含量十分關(guān)鍵。在控制材料含水量之前，必須準(zhǔn)確測試出材料含水的數(shù)值。鋰電池各種材料中的水分含量的要求及測定原理。
一、鋰電池的組成與材料含水量標(biāo)準(zhǔn)

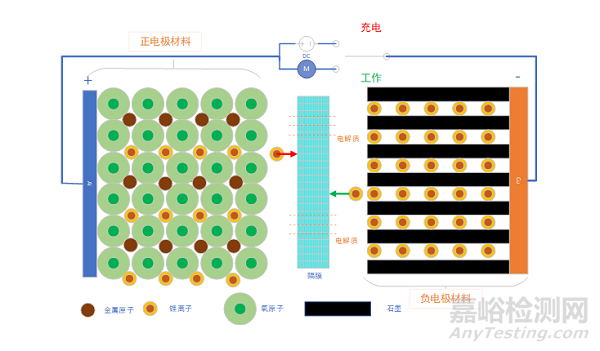

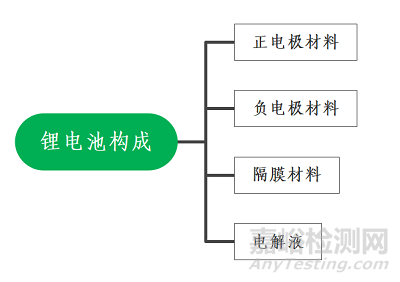

鋰電池一般由如下幾種材料構(gòu)成：
由于鋰電體系有非常多的組成方式，而且各家的具體材料詳細(xì)組成在文獻(xiàn)中一般不予公開。這就提高了水分測量的難度。

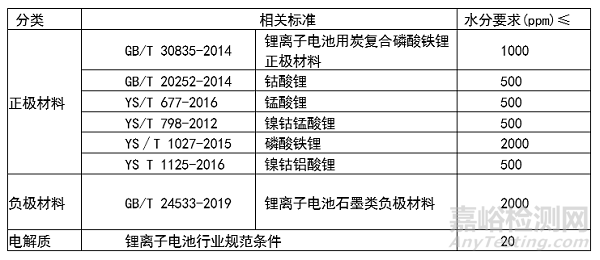

一般情況下，都最終需要確保材料的含水量低于相關(guān)標(biāo)準(zhǔn)的要求。在相關(guān)國標(biāo)或行業(yè)規(guī)范中，對鋰電材料含水量有如下的要求：
二、材料的水分測量原理
1、材料特性
正負(fù)極材料：
（1）在工藝中，水分含量對電池制漿影響很大，影響正極漿料的粘結(jié)。
（2）正極材料的水分含量與其顆粒物的比表面、顆粒大小及分布、表面孔隙度、表面包覆物種類、含量等都有密切相關(guān)。
（3）一般都屬于易吸水材料。
隔膜材料：
目前還沒有統(tǒng)一的技術(shù)標(biāo)準(zhǔn)，但各家企業(yè)有自身的品控標(biāo)準(zhǔn)。
2、測試方法
材料的測量分為材料的監(jiān)控和成品材料測量，二者所用的方法和要求基本相同。
待測材料以固體或半固體的形式存在。由于樣品難溶解，不適合直接進(jìn)樣。

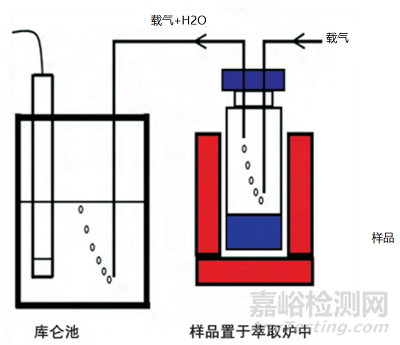

一般采用卡式爐+卡式庫倫法的方式。
由于電極材料形式種類比較多，測量的樣本通量比較大，大部分用戶自動(dòng)卡式爐+卡式庫倫法。
3、水分測量原理
卡爾費(fèi)休庫侖法測定水分是一種電化學(xué)方法。

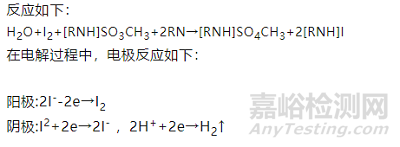

其原理是當(dāng)儀器電解池中的卡氏試劑達(dá)到平衡時(shí)，加入含水的樣品，樣品中的水分將參與到I2、SO2 的氧化還原反應(yīng)，消耗了的I2 在陽極電解而重新產(chǎn)生，從而使樣品中的水分不斷被耗盡為止。
電解產(chǎn)生的I2 與電解時(shí)消耗的電量成正比關(guān)系，也與樣品中水分成正比。
鋰電池關(guān)鍵材料包括正負(fù)極、隔膜、電解液等。每一種材料因形態(tài)與成分不同，含水量的測試方法也各不相同。這為水分測試帶來了挑戰(zhàn)。
京公網(wǎng)安備11010802046783號
