HPLC方法設定時有一個重要的參數，那就是流速。對于不同規格(柱管內徑、填料粒徑等)的色譜柱，往往能發揮它們最佳性能的流速（即最佳流速）也會不一樣。
記得在讀研期間第一次接觸到有機狗必備技能“過柱子”時，指導我們的師兄給我們推薦了一篇1976年發表的JOC“神文”——“Rapid chromatographic technique for preparative separations with moderate resolution”，這篇文章的引用超過9000次（如圖1），這是一個非常驚人的數據，可見影響之廣泛深遠。

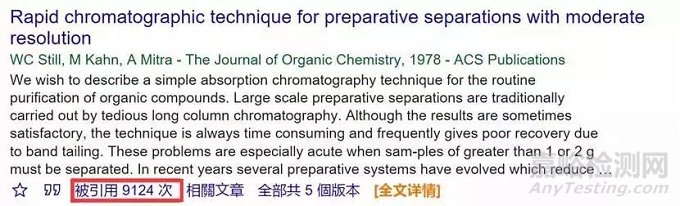

圖1 谷歌學術上的檢索結果
這篇文章的核心就是發現硅膠柱的分離性能對洗脫速度很敏感，最好是采用相對高的洗脫液流速，而文章采用給硅膠柱加壓，通過氣流控制閥來控制洗脫速度（比如文章中控制的流速為2 in./min），從而實現快速而高效的分離。其實早在1956年，J. J. van Deemter就提出了van Deemter曲線及其方程式，這個方程描述了線速度與理論塔板高度（或柱效）的關系，它不僅適用于氣相色譜，也適用于液相色譜。
這個方程比較復雜，如果只關心理論塔板高度（HETP或H）、流速（線速度，u）及填料顆粒度的關系，van Deemter方程可以簡化為：
第一項[a(dp)]代表顆粒度和柱床填裝的優劣程度，第二項(b/u)代表軸向擴散，第三項[c(dp)2u]代表傳質。所擬合的理論曲線如圖2：

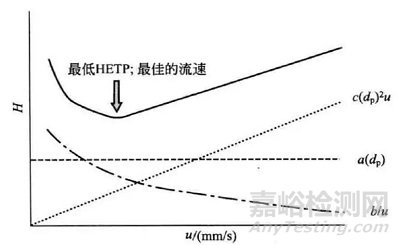

圖2 理論上的van Deemter曲線
從圖中可以看到曲線上存在一個最低點，這個點所對應的橫坐標就是最佳的流速（線速度）。因此，當我們使用填料粒徑相同而柱管內徑（i.d.）不同的柱子時，可以由已知的一個規格色譜柱（如5μm，4.6 mmi.d.）的最佳流速F（1 ml/min）通過簡單的換算，即保持線速度不變就可以得到另一個規格的色譜柱（如5μm，2.1 mm i.d.）的最佳流速F（0.2 ml/min）,即：
但是填料的顆粒度也同樣影響最佳流速。隨著填料技術的發展，越來越小粒徑的填料被用于實際分析中，圖3是不同顆粒度的填料的理論踏板高度與線速度關系的實測曲線：

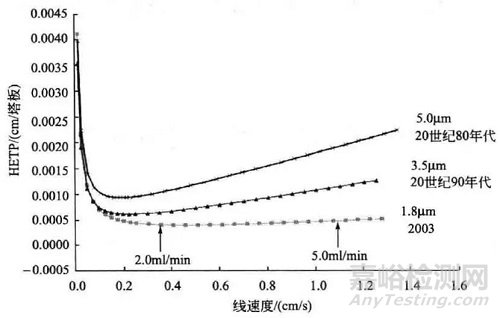

圖3 不同粒徑填料的理論塔板高度與線速度關系的實測曲線
可以看出顆粒度越小，其實現最佳柱效的線速度越高；同時，顆粒度越小，曲線后端越平緩——即柱效隨流速升高而降低的程度越小，特別是亞2 μm的顆粒，這也就是為什么亞2 μm的顆粒常被稱為UPLC級別的顆粒，因為它可以在儀器允許的范圍內不斷加大流速，在基本不降低分離度的前提下不斷提高分析效率。
對于內徑不同、顆粒度不同的色譜柱之間最佳流速的轉換有個經驗公式，即：
流速F與柱內徑（i.d.）的平方成正比，與顆粒度成反比。一般來說，亞2μm填料的UPLC色譜柱所需要的最佳流速通常是常規流速的1.5-2倍，因此在UPLC中有“二倍流速”的習慣說法，和上面介紹的公式計算出來的結果差別不大。
在這里要說明一下，上面的流速轉換方程只適用于同類填料之間，比如都是全多孔的或者都是表面多孔的，否則上述公式不適用。

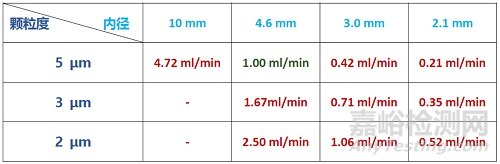

有了這個轉換公式，我們就可以根據一個已知的最佳流速很方便地得到同類填料其他規格的柱子的最佳流速了。附常用規格柱子的最佳流速表換算表（以5 μm，4.6 mm i.d.規格全多孔色譜柱最佳流速為1 ml/min為換算的數據基礎）：
備注：這個數據僅供參考，和實際上常用的流速會有一定的差異。其實影響最佳流速的因素除了色譜柱內徑和填料顆粒度，還有溶質擴散系數Dm,而Dm和流動相的性質、溫度和分析物的性質等因素有關，比如一般蛋白多肽類產品擴散系數Dm較小，其設定的流速往往比一般小分子的稍小。具體可以參考下面這個公式：
參考文獻：
1. W. C. Still, M. Kahn, A. Mitra, J. Org. Chem. 1976, 43, 2923.
2. 果德安等，常用中藥超高效液相色譜分析. 2014, 化學工業出版社.
3. L. R. Snyder, J. J. Kirland, Introduction to Modern Liquid Chromatography 3rd. 2010, John Wiley & Sons, Inc.
4. J. H. Knox, J.Chromatogr. A, 2002,960,7.
5. L. Kirkup, M.Foot, M. Mulholland, J. Chromatogr. A, 2004, 1030, 25.
6. F. Gritti, G.Guiochon, Anal. Chem., 2006, 78, 5329.
7. F. Gritti, G. Guiochon, J. Chromatogr. A, 2007, 1169, 125.
8. J. G. Dorsey, P.W. Carr, eds., J. Chromatogr. A, 2006, 1126, 1-128.
9. K. M. Usher, C.R. Simmons, J. G. Dorsey, J. Chromatogr. A, 2008, 1200, 122.
10. R. W. Stout, J.J. Destefano, L. R. Snyder, J. Chromatogr., 1983, 282, 263.
11. J. H. Knox, H. P.Scott, J. Chromatogr., 1983, 282, 297.
12. K. Miyabe, J. Chromatogr. A, 2007, 1167, 161.
