在工程實踐中，受試驗條件、樣機數量、經費等因素限制，很難通過試驗對所有產品的可靠性進行驗證，因此需要探尋一種方法來實現產品可靠性的評估。目前在民用裝備領域，可靠性研究起步相對較晚，且尚無完善的可靠性體系作為參考，對于有可靠性要求的儀器，較難尋求到相應的評價方法和依據。
為此，中廣核檢測技術有限公司的技術人員將可靠性預計這種可靠性評估方法引入無損檢測儀器研制工程，通過數據計算的方法進行可靠性定量預計，旨在為無損檢測儀器可靠性水平評價及可靠性設計提供參考。
1、可靠性預計對象
可靠性評估對象主要為自主研制的水下綜合無損檢測儀器，該設備由7個核心單元組成，包括電源、通訊網絡和5個無損檢測功能單元，均安裝于密封艙內，通過密封接頭實現艙內外檢測數據采集及信號傳輸，具備渦流、超聲、射線檢測等多種檢測功能，具有單方法、多方法等多種檢測模式，其功能結構框圖如圖1所示。

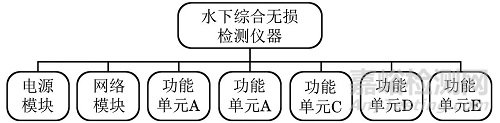

圖1 綜合無損檢測儀器功能結構框圖
該綜合檢測儀器的功能單元A為相控陣超聲檢測模塊，功能單元B為超聲多通道和TOFD檢測模塊，功能單元C為陣列渦流檢測模塊，功能單元D為渦流多路器模塊，功能單元E為射線檢測模塊。
該儀器的功能單元A和B可共同構成水下綜合超聲檢測分系統，用于實現相控陣超聲、超聲多通道和TOFD三種檢測功能，各項檢測技術可獨立應用也可綜合應用，能在水下300 m壓力環境下實施檢測工作。功能單元C和D可共同構成渦流檢測分系統，該系統具有精密時序調控、快速調零、高溫漂移補償、高環境磁場下高靈敏度檢測等功能，能實施高達640個通道的高精度、高效率檢測。功能單元E用于實現數字射線檢測及其檢測影像的采集，從而進行缺陷評估。
該儀器的工作環境多為工況復雜的海洋水域，需要長時間在水下作業，受制于海上工作條件限制和出海成本控制，無法及時在海上進行現場維修，這對儀器的可靠性提出了較高的要求，因此需要儀器具有較高的可靠性來滿足長任務周期的工作需要。
2、可靠性預計方法
可靠性預計是在產品可靠性結構模型的基礎上，利用元器件失效率數據和其他數據來預測產品所能達到的可靠度或相應的可靠性特征量，從而實現對可靠性的初步評估，是對儀器可靠性進行的定量估計。許多對可靠性要求高的裝備都要求在設計初期就進行可靠性預計工作，如果在產品的設計階段就開展可靠性預計工作，則可根據預計結果提前發現薄弱環節，有效地降低研發更改成本，節省研發時間。
可靠性預計僅能提供大致的估計值，用于可靠性分配的比較和合理性分析，預計值須大于儀器可靠性規定值或目標值?？紤]該儀器工作環境對可靠性要求較高，即在海上工作期間不允許發生任何故障，因此需要對儀器的基本可靠性進行預計。
可靠性指標要求
鑒于該儀器的工作環境，考慮實際工程單次檢測任務執行時間，在設計階段提出了MTBF（平均故障間隔時間）≥3 000 h的可靠性指標要求。
可靠性模型建立
鑒于該儀器現階段初步設計已完成，元器件規格、數量和環境、質量系數等都已確定，因此筆者選擇元器件計數法進行基本可靠性預計。進行基本可靠性預計時，構成產品的所有單元都應包括在模型內，因此建立的可靠性模型為串聯模型。儀器基本可靠性框圖如圖2所示。

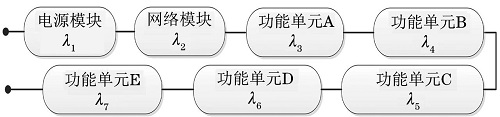

圖2 儀器基本可靠性框圖

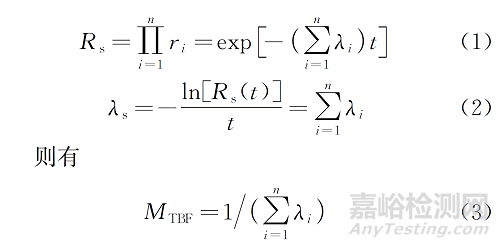

基于上述要求，提出串聯可靠度數學模型：
式中：Rs為串聯可靠度；Rs(t)為儀器可靠度；λs為儀器等效故障率；ri為第i單元的可靠度；λi為第i單元的失效率。
可靠性預計條件
儀器的可靠性預計基于以下條件進行：
① 儀器組成單元只有故障、正常兩種狀態；
② 所有輸入均在規定范圍之內，不考慮輸入錯誤引起故障的情況；
③ 可靠性建模不考慮儀器的簡單結構件；
④ 故障分布均服從指數分布，且故障之間是相互獨立的。
可靠性預計參數選擇
可靠性預計方法要根據儀器研制進展的實際情況進行選擇，選擇參考的標準為GJB/Z 299C-2006《電子設備可靠性預計手冊》和MIL-HDBK-217F-2000《電子設備可靠性預計軍用手冊》。在預計所用參數的選擇中，對國產元器件，采用GJB/Z 299C-2006標準提供的數據進行預計；對進口元器件，采用MIL-HDBK-217F-2000標準提供的數據進行預計。
可靠性預計需要根據儀器質量要求、工作環境等多個影響因素，參考上述手冊標準，選擇合適的參數進行數學模型計算。具體從以下幾方面進行考慮：
1、質量等級
元器件質量直接影響其失效率，不同質量等級對元器件失效率的影響程度用質量系數πQ來表示，質量系數的選取與所選的元器件質量等級一致。
2、環境類別
環境類別是根據電子設備使用時遇到的氣候條件、機械條件、生物條件等特點對環境進行劃分，不同環境類別的環境應力對元器件失效率影響不同?？紤]儀器在水下密封艙的工作環境，應參考GJB/Z 299C-2006標準，選擇環境類別為NSB，即參照潛艇內環境條件。
3、通用失效率
依據標準GJB/Z 299C-2006和MIL-HDBK-217F-2000，分別查取儀器每個元器件的通用失效率λG。
對于本文選擇的元器件計數法，其失效率模型可表示為：
式中：λGi為第i種元器件在環境類別為NSB下的通用失效率；πQi為第i種元器件質量等級；Ni為第i種元器件數量；n為元器件數量。
3、可靠性預計結果
查閱標準GJB/Z 299C-2006和MIL-HDBK-217F-2000獲得πQi和λGi，計算出各元器件失效率λi；再按照式(4)計算出各單元的失效率。由于該儀器包含7個核心功能單元，且每個單元所含元器件數量較多，共計413個，筆者不在此一一列出，僅以功能單元A為例，給出單元A和保險絲的失效率計算方法：

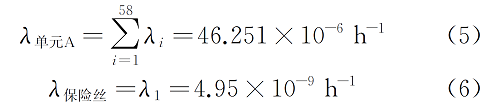

功能單元A的失效率計算結果如表1所示。

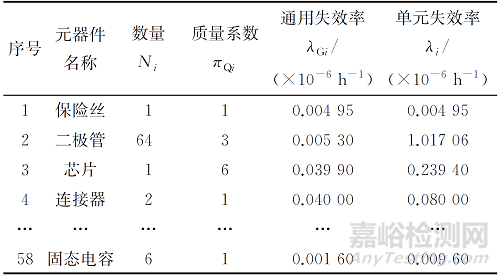

表1 功能單元A失效率計算結果
采用與單元A同樣的計算方法，得出其余單元的失效率。鑒于儀器可靠性模型為串聯模型，則各單元失效率之和為儀器整機失效率。儀器整機預計失效率計算結果如表2所示。
表2 儀器整機預計失效率計算結果
由表2失效率計算結果可得儀器的失效率：
則平均故障間隔時間M可按照式(3)計算：
即儀器整機平均故障間隔時間的預計值為4709 h。
從計算結果可以看出，儀器整機的基本可靠性預計結果（4709 h）為目標值（3000 h）的1.57倍，按照1.2～1.5倍要求，該儀器的可靠性水平滿足設計指標要求，說明設計階段的可靠性設計方案是可行的，可靠性分配是合理的。
同時也發現單元B失效率相對較高，根據需要可以采取簡化設計、降額設計、熱設計等手段進行可靠性設計優化，進一步提高其可靠性水平。
結語
1、針對應用于海洋復雜工況的自主研制的多功能無損檢測儀器開展了可靠性預計，給出了儀器的可靠性預計方法，為無損檢測儀器在研制過程中的可靠性設計提供了借鑒和參考。
2、可靠性預計僅是在可靠性設計階段通過數學模型進行的可靠性初步定量估計，在后續研制階段中還可通過不同可靠性試驗來做進一步檢驗，如研制中期的可靠性增長試驗、設計定型階段的可靠性鑒定試驗和量產階段的可靠性驗收試驗等。
