電視劇《隱秘的角落》中銹跡斑斑的船舶，究竟是如何演變的，其中之一就是鹽霧。
鹽霧試驗是一種主要利用鹽霧試驗設備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗。
一般金屬電鍍產(chǎn)品、或經(jīng)過鈍化的產(chǎn)品，還有涂料等需要做鹽霧腐蝕試驗。鹽霧環(huán)境會改變產(chǎn)品產(chǎn)生不利的腐蝕效應、電氣效應和物理效應，會暫時或永久性的降低產(chǎn)品的性能。因此，只要產(chǎn)品或裝備有可能暴露于含鹽量高的大氣中，就要考慮做鹽霧試驗。
鹽霧環(huán)境對產(chǎn)品造成的典型破壞效應，主要有以下三種：
一、腐蝕效應
1、電化學反應導致的腐蝕；
2、加速應力腐蝕；
3、鹽在水中電離形成酸性或堿性溶液。
二、電氣效應
1、鹽沉積物會導致電氣設備損壞；
2、產(chǎn)生導電的覆蓋層；
3、絕緣材料和金屬的腐蝕。
三、物理效應
1、機械部件或組件的活動部分阻塞或卡死；
2、由于電解作用而導致涂層起泡；
產(chǎn)品的鹽霧試驗，通常需要在鹽霧腐蝕試驗箱中進行的。

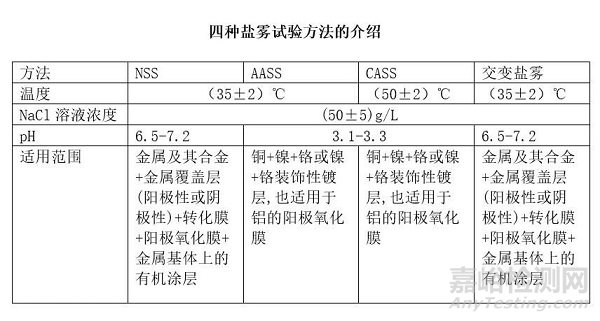

實驗室模擬鹽霧可以分為四類：
⑴中性鹽霧試驗（NSS試驗）是出現(xiàn)最早目前應用領域最廣的一種加速腐蝕試驗方法。它采用5%的NaCl溶液，溶液pH值調(diào)在中性范圍（6.5～7.2）作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在（1～2）ml/80cm/h。
⑵醋酸鹽霧試驗（AASS試驗）是在中性鹽霧試驗的基礎上發(fā)展起來的。它是在5%NaCl溶液中加入一些冰醋酸，使溶液的pH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗快3倍左右。
⑶銅鹽加速醋酸鹽霧試驗（CASS試驗）是國外新近發(fā)展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽-氯化銅，強烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗的8倍。
⑷交變鹽霧試驗是一種綜合鹽霧試驗，它實際上是中性鹽霧試驗加恒定濕熱試驗。它主要用于空腔型的整機產(chǎn)品，通過潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機產(chǎn)品的電性能和機械性能有無變化。
涂料相關常用鹽霧試驗標準
1、GB/T 1771-2007/ ISO 7253:1996,IDT色漆和清漆 耐中性鹽霧性能的測定
2、GB/T 2423.17-2008/IEC 60068-2-11:1981,IDT電工電子產(chǎn)品環(huán)境試驗 第2部分: 試驗方法 試驗Ka：鹽霧
3、GB/T 2423.18-2021/IEC 60068-2-52:2017,IDT環(huán)境試驗 第2部分：試驗方法 試驗Kb：鹽霧，交變（NaCl溶液）
4、GB/T 4937.13-2018/IEC 60749-13:2002,IDT半導體器件 機械和氣候試驗方法 第13部分：鹽霧
5、GB/T 5170.8-2017環(huán)境試驗設備檢驗方法 第8部分：鹽霧試驗設備
6、GB/T 10125-2021/ISO 9227：2017,MOD人造氣氛腐蝕試驗 鹽霧試驗
7、GB/T 12000-2017塑料 暴露于濕熱、水噴霧和鹽霧中影響的測定
8、GB/T 12085.4-2010/ISO 9022-4:2002,MOD光學和光學儀器 環(huán)境試驗方法 第4部分：鹽霧
9、GB/T 12967.3-2008/ISO 9227:2006,MOD鋁及鋁合金陽極氧化膜檢測方法 第3部分：銅加速乙酸鹽霧試驗（CASS試驗）10、GB/T 18912-2002/ IEC 61701:1995,IDT光伏組件鹽霧腐蝕試驗
11、GB/T 20854-2007/ ISO 14993:2001,IDT金屬和合金的腐蝕 循環(huán)暴露在鹽霧、“干”和“濕”條件下的加速試驗
12、GB/T 24195-2009/ISO 16151:2005,IDT金屬和合金的腐蝕 酸性鹽霧、“干燥”和“濕潤”條件下的循環(huán)加速腐蝕試驗
13、GB/T 28416-2012人工大氣中的腐蝕試驗 交替暴露在腐蝕性氣體、中性鹽霧及干燥環(huán)境中的加速腐蝕試驗
14、GB/T 32065.10-2020海洋儀器環(huán)境試驗方法 第10部分：鹽霧試驗
15、GB/T 35464-2017合成石材試驗方法鹽霧老化測試
16、GB/T 35858-2018硫化橡膠鹽霧老化試驗方法
17、GB/T 38924.8-2020民用輕小型無人機系統(tǒng)環(huán)境試驗方法 第8部分：鹽霧試驗
18、GB/T 40340-2021/ISO 21746：2019,IDT復合材料與金屬組合件 碳纖維增強聚合物基復合材料膠接或緊固件連接結構人工環(huán)境下的電偶腐蝕試驗鹽霧試驗

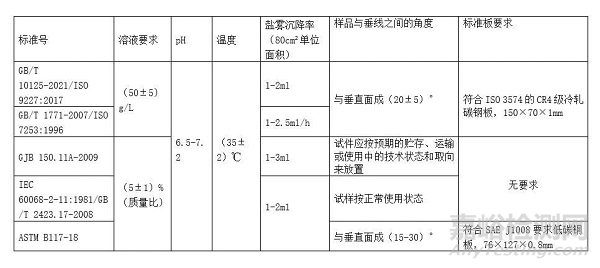

以下是涂料常見鹽霧試驗方法對比，供參考：
鹽霧試驗標準是對鹽霧試驗條件，如溫濕度、NaCl溶液濃度和pH值等做的明確具體規(guī)定，另外還對鹽霧試驗箱性能提出技術要求。鹽霧試驗結果的判定方法有：評級判定法、稱重判定法、腐蝕物出現(xiàn)判定法、腐蝕數(shù)據(jù)統(tǒng)計分析法。需要進行鹽霧試驗的產(chǎn)品主要是一些金屬產(chǎn)品及其附著物，通過檢測來考察產(chǎn)品的抗腐蝕性。
京公網(wǎng)安備11010802046783號
