目的: 分析不同檢測方法異同及其合理性有效性。方法: 采用現行GB/T 16292-2010 醫藥工業潔凈室(區) 懸浮粒子的測試方法和ISO 14644-1: 2015 潔凈室和相關受控環境分別對同一潔凈區進行懸浮粒子監測，針對得到的檢驗數據進行分析。結果: 潔凈實驗室采樣點數目不超過9個點的時候，使用ISO14644-1: 2015 對潔凈實驗區域監測操作性更強，采樣數據處理簡單方便，結果判斷簡便，異常情況處理程序明顯減少。結論: ISO 14644-1: 2015 與GB /T 16292-2010 相比更為科學，采樣點數量的確定方法更具有統計學意義。
藥品潔凈實驗室環境監測結果是否滿足微生物檢測需求，直接決定檢測結果的有效性準確性，進行藥品微生物檢測，必需對實驗環境進行日常和定期監測，其內容包括非生物活性的空氣懸浮粒子數及有生物活性的微生物監測［1］。由于活性微粒和非活性微粒物質之間有密切關聯，微生物依附于懸浮在空氣中的粒子上，這些粒子不僅會污染產品，而且也是微生物的載體，因此潔凈室空氣中的懸浮粒子數量和分布情況與潔凈室的潔凈度有很大的關系，需有效的控制和準確地監測潔凈室中懸浮粒子的數量及其分布，實時掌握潔凈室的潔凈程度［2］。
1、懸浮粒子監測標準分析
懸浮粒子監測是保證潔凈實驗室潔凈度是否達標的重要指標之一。目前關于懸浮粒子監測方法有:GB/T16292 －2010 醫藥工業潔凈室( 區) 懸浮粒子的測試方法［3］、ISO 14644-1: 2015 潔凈室和相關受控環境［4］，以下把兩個標準簡稱為: GB/T16292 － 2010和ISO 14644-1: 2015。
1.1GB/T16292－2010監測方法解析
該標準做了這樣的假設: 認為潔凈環境中的粒子是均勻分布，并呈正態分布，并基于這個理論基礎對懸浮粒子采樣點進行相關規定。標準中介紹兩種確定懸浮粒子最少采樣點數目的方法: 方法一: 按潔凈房間的面積開方來確定采樣點數目，計算公式:n = A0. 5，開方后的結果不是整數需進位為整數。方法二: 由已知潔凈室面積和潔凈級別，通過查找該標準來獲得采樣點數目(表1) 。但采樣時兩個方法必須滿足: 任何小潔凈區，采樣點數均不得少于2個，總采樣次數不少于5次; 每個采樣點采樣次數可以是1次，不同采樣點采樣次數可以不同。

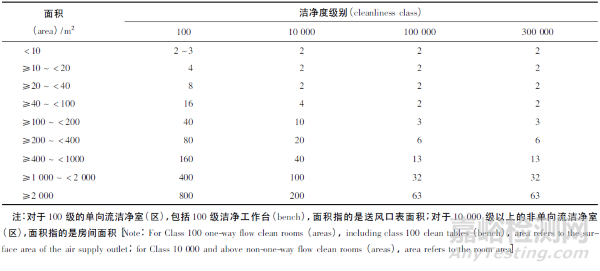

表1 最少采樣點數目
通過采用計數濃度法，測試潔凈環境內單位體積空氣中含有大于或等于某粒徑的懸浮粒子數，來評定潔凈室的懸浮粒子潔凈度級別; 基于假設，被采樣的潔凈實驗室所有采樣點懸浮粒子呈正態分布，采樣點數量在大于1 且小于等于9 的情況下，需計算95%( UCL) ， 95% 置信上限UCL 計算公式: 95%UCL = M + t × ( s /n) 0. 5 式中: M 為潔凈室的平均粒子濃度的總均值; s 為平均值的標準偏差; n為采樣點的總數; t 為分布系數。大于9 則求所有采樣點結果的平均值; 最終結果與對應潔凈級別相比較，從而得到該潔凈室是否符合規定(表2)。
表2 95%置信上限(UCL) 的分布系數(t)
1.2ISO 14644-1: 2015 監測方法解析
該標準放棄了ISO 14644-1: 1999 里面粒子均勻分布，并呈正態分布的假設，認為粒子是不均勻分布，對其采樣點做了規定，它把潔凈室或潔凈區被分成近乎面積相等的網格狀區域，取樣點設置在每個網格區域，可作為該網格區域的代表，通過已知潔凈室面積查找對應的待測取樣點最少數量來獲得該潔凈室的采樣點數量。如果被檢測面積在表格里兩數值之間，取兩者之間的較大數值。采樣規定: 每個取樣點的取樣量至少為2 L，取樣時間最少為1 min。各取樣點的單次取樣量應相同。檢測結果需要每個取樣點的單次取樣量的粒子濃度( 以每1 m3粒子數量來表示) 不可超過對應潔凈級別的濃度限值。如果在某個取樣點多次獲得單次取樣量，其平均濃度且平均濃度不可超過對應潔凈級別的濃度限值。
1.3GB/T16292－2010與ISO 14644-1: 2015最少采樣點數量區別
現行GMP 把潔凈區分為A、B、C、D 4 個級別，而在GB /T16292 － 2010 里只有“方法一”適合確定最少采樣點數量， ISO 14644-1: 2015 則通過查表獲得最少采樣點數量(表3) 。備注: GB /T16292－2010 面積開方后的結果不是整數需進位為整數;ISO 14644-1: 2015 面積處于兩數之間的，取兩者之間的較大數值。

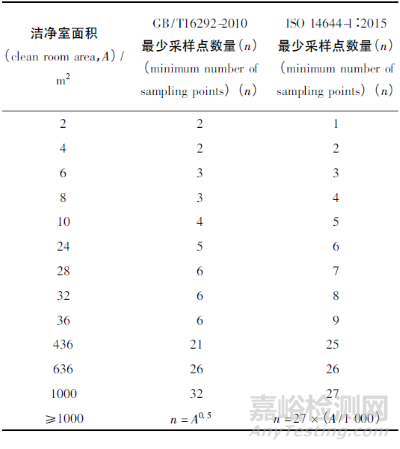

表3 GB/T16292 － 2010 與ISO 14644-1: 2015 采樣點數量
1.4懸浮粒子監測標準
各潔凈級別空氣懸浮粒子的標準見表4。

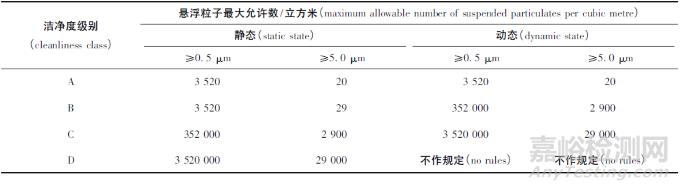

表4 各潔凈級別空氣懸浮粒子的標準
2、實驗方法及結果
2.1方法
選擇同一潔凈空調系統下，檢測狀態為靜態，潔凈級別為C 級的4 個潔凈房間，房間面積分別為: 3、6、10、23 m2，根據GB /T16292 － 2010 得到4 個房間的最少采樣點數目分別為: 2、3、4、5; 而根據ISO14644-1: 2015 得到的最少采樣點數目為: 2、3、5、6;為滿足懸浮粒子數檢測結果的可比性，需選擇相同潔凈室相同一時間段檢測出的數據，使用上述兩個標準進行數據處理，故這里需選擇最少采樣點數目為2、3、5、6 個。
2.2實驗結果
具體結果如表5。

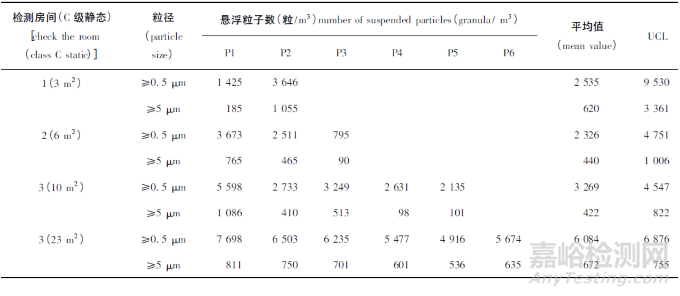

表5 采樣點懸浮粒子數及計算結果
檢測最終結果與表4 相對應靜態粒子限度作比較，按GB /T16292 － 2010 判定，潔凈房間1 中0. 5μm 粒徑的懸浮粒子數的95% 置信上限UCL 值9530 小于352 000; 而5. 0 μm 粒徑的懸浮粒子數的95% 置信上限UCL 值3 361 大于限度規定的2900，則判定該房間潔凈度不符合規定。潔凈房間2、3、4 所有粒徑的懸浮粒子數檢測結果均小于限度規定值，故判定3 個潔凈房間的潔凈度均符合規定。按ISO 14644-1: 2015 判定，潔凈房間1、2、3、4 各個檢測點所有粒徑的懸浮粒子檢測結果均小于限度規定值，故判定該4 個潔凈房間的潔凈度均符合規定。
3、討論
3.1理論基礎不同采樣點數量改變
由于GB /T16292 － 2010 的檢測理論基礎是認為粒子均勻分布，并呈正態分布，在進行檢測時，采樣點數都應該服從正態分布，而采樣數越大越近似服從正態分布，反之，越小越不服從正態分布，差異也就越大［5］。ISO 14644-1: 2015 則認為粒子不是均勻分布，它把潔凈室或潔凈區分成近乎面積相等的網格狀區域，取樣點設置在每個網格區域，可作為該網格區域的代表，采樣點數量越多，越接近實際值。ISO14644-1: 2015 與GB /T 16292-2010 懸浮粒子采樣點選擇的原則及理論基礎的不同點，即一個是認為粒子分布是不均勻的，一個是認為粒子分布是均勻的，很明顯ISO 14644-1: 2015 假設粒子分布是不均勻的理論基礎更加科學，這也正是新版ISO14644-1: 2015 修改懸浮粒子采樣點選擇的原則及數量的原因。
3.2懸浮粒子監測結果處理
GB /T16292 － 2010 每個采樣點的平均懸浮粒子濃度必須不大于規定級別限界，即M≤級別限界; 全部采樣點的懸浮粒子濃度平均值的95%置信上限必須不大于規定級別限界，即UCL≤級別限界。而ISO14644-1: 2015 中當每個被考慮粒徑的每次取樣量與空氣潔凈度的相關ISO 等級匹配時，每次樣品測量結果將記錄粒子數量;當一個取樣點發生兩次或多次取樣，求它們的平均值，以單份樣品粒子濃度的每個被考慮粒徑來計算和記錄每個點的平均粒子數量。針對兩個標準對處理檢測結果及判定比較，不難得出GB /T16292 － 2010 計算工作量明顯比ISO 14644-1:2015 大，也容易出錯; 有時候還可能出現兩種決然不一樣的結果: 如表5房間1中，懸浮粒子粒徑0. 5 μm: M = 2535，UCL = 9530; 懸浮粒子粒徑5 μm: M = 620，UCL = 3361。與潔凈級別C 級靜態的級別界限: 懸浮粒子粒徑0. 5 μm 為352000，懸浮粒子粒徑5 μm 為2900 相比較，如果按GB /T16292-2010 判定，潔凈室不符合C 級潔凈度要求; 按ISO14644-1: 2015 判定，該潔凈室符合C 級潔凈度要求。由于在計算95% UCL值時，采樣數n 與系數t 有關，采樣數越多即自由度越大，數值就越接近，反之采樣數越少，數值差異越大，結果也差異較大。
3.3監測結果報告方式
當采樣點數目n≤9 時，GB /T16292-2010 需報告各個粒徑全部采樣點測定結果平均值的95%UCL 即可; 采樣點數目n ＞ 9 時，GB /T16292-2010需報告各個粒徑全部采樣點測定結果的平均值即可; 而ISO 14644-2015 則需把所有采樣點各個粒徑的測定結果附上。GB /T16292-2010 報告方式較為簡潔明了，但不能詳細反應各個采樣點懸浮粒子的濃度情況，當出現超限值時，不便于潔凈實驗室監控。而ISO14644-2015 的報告方式能反映各個采樣點懸浮粒子濃度情況，方便查詢。
3.4超標結果處理
GB /T16292 － 2010: 如果是因為程序上的誤差或設備功能不良造成的測量差錯或由于空氣異常的潔凈而導致異常低的粒子濃度，而產生單個的、非隨機性的“界外值”，在符合下述條件的情況下，可以把該界外值排除不計:
(1) 包括所有其余采樣點的計算是重復進行的;
(2) 計算中至少保留有3次測量值;
(3) 計算中至多只有1 個測量值排除在外;
(4) 有誤差的測量或粒子濃度低的推測原因由用戶和供應商認可，并以文件記錄下來。
而ISO14644-1:2015: 如發生計數超標，應安排調查。調查結果和矯正措施應在測試報告里記錄。由于使用塵埃粒子計數儀按ISO14644-1: 2015 方法檢測出來的數據很直觀，不需要復雜的計算過程就可以得出結果，減少計算過程中的誤差甚至是錯誤，大大減少由于人為因素而影響檢驗結果，對超標結果的處理相對簡單，可操作性強。
綜上所述我們可得出這樣的結論: ISO 14644-1: 2015 與GB /T 16292-2010 相比更為科學，采樣點數量的確定方法更具有統計學意義。
參考文獻
［1］ 中華人民共和國藥典2015 版. 四部［S］． 2015: 396ChP2015. Vol Ⅳ［S］． 2015: 396
［2］ 蔣井明，彭曉蓉. 懸浮粒子在線動態監測系統的應用［J］． 機電信息，2013，23( 377) : 25JANG JM，PENG XＲ. Application of online dynamic monitoring system for suspended particles［J］． Electrom Inf，2013，23(377) : 25
［3］ GB /T 16292-2010 醫藥工業潔凈室( 區) 沉降菌的測試方法［S］． 2011: 2GB /T 16292-2010 Test method of settling bacteria in clean room(area) of pharmaceutical industry ［S］． 2011: 2
［4］ ISO 14644-1: 2015 潔凈室和相關受控環境［S］． 第二版， 2015: 12ISO 14644-1: 2015 Cleanrooms and associated controlled environments［S］． 2nd ed，2015: 12
［5］ 張亮，王蘇明，翟玨明，等. 醫院潔凈手術部懸浮粒子檢測結果方法分析［J］． 現代醫學與健康研究， 2018，2(14) : 185ZHANG L，WANG SM，ZHAI JM，et al． Analysis of suspended particle detection results in hospital clean operating department［J］． Mod Med Health Ｒes，2018，2( 14) : 185
