我們常說：機械設計要做到“一切盡在掌控中”，包含兩層意思：一是所有的結構細節都是仔細思考過并且完整表達，不能靠在制造過程中猜測設計意圖、由制造人員再設計或“自由發揮”；二是所有的設計都是有根據的，不能靠“拍腦袋”任意發揮。很多人不以為然，認為根本不可能做到。其實是他們沒有掌握設計的方法和養成好的習慣。
設計中容易被忽略的倒角/倒圓角也是有設計原則的。你知道該倒角什么地方，該倒圓角、倒多大角嗎？
1. 概述
1.1 定義
倒角與倒圓角指的是把工件的棱角切削成一定斜面/ 圓面。
1.2 目的
1.2.1 去除零件上因機加工產生的毛刺，使產品不鋒利，不會割傷使用者。
1.2.2 便于零件裝配
1.2.3 材料熱處理時，有利于應力的釋放，有倒角不易出現裂紋，可以減小變形，解決應力集中的問題。
2．五大設計原則
2.1 內圓外方（機加件） 原則：
1) 機加件旋轉刀具加工，工件內部加工圓角，外部方角。
2) 同一工件中某一特征外方角、內圓角盡量一致大小，減少換刀次數。
注：這里的“方”應該是倒角的意思。

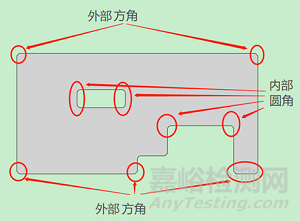

圖示：
2.2 內圓外圓鈑金件原則：
1) 鈑金件為激光加工，不同于傳統切削加工。
2) 工件內&外統一圓角。
3) 圓角范圍 R=2～5。

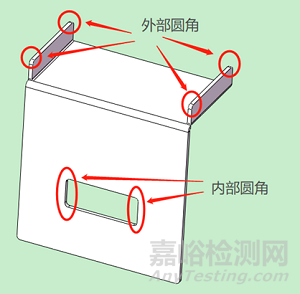

圖示：
2.3 配合整齊美觀原則：
1) 倒角保證裝配零件間齊整美觀。
2) 無明顯鋒邊，保護搬運、裝配、使用環節的身體傷害。
3) 未注倒角默認C0.5。

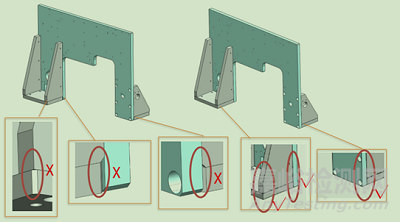

如下圖，打鉤的為裝配齊整示意。
注：有些時候零件是否要倒角不能只看零件本身，還有看與其它零件的裝配關系。
圖示一：
圖示二：
2.4 去內應力&增加強度原則：
1) 材料熱處理中存在內應應力集中，增加過渡圓角消除內應力所致的變形、斷裂。
2) 對于懸臂類零件，增加圓角起增加強度作用。

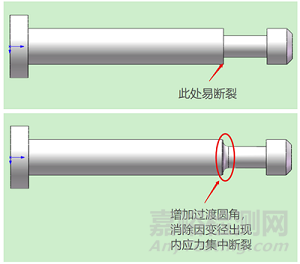

如圖：
2.5 導向原則：
1) 放置產品穴位，為了方便放入，需倒斜角增加導向。
2) 為方便裝配，零件的配合需倒斜角。

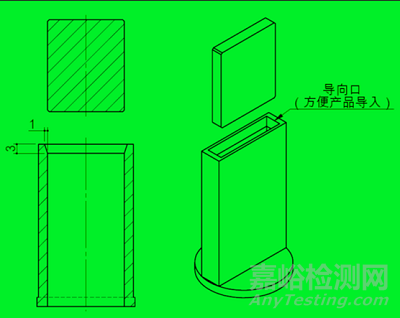

圖示一：

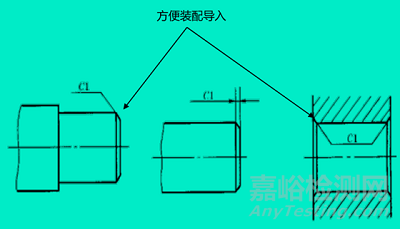

圖示二：
以上，是一些關于非標機械設計中零件倒角的基礎常識。各位有沒有其他的見解與看法呢？
