近期，上海大學朱波教授和東華大學何勇教授在科愛創辦的期刊Bioactive Materials上聯合發表綜述文章：用于生物電子親密電耦合且抗炎癥反應的功能化導電高分子的最新進展。本文從導電高分子在生物電子器件領域的重要優勢：具有優異的混合離子-電子導電性，可調諧的金屬界面勢壘，組織匹配的柔軟性以及可化學改性出發，詳細總結了化學改性的導電高分子在制造長期生物電子植入物，解決慢性免疫反應方面的研究進展，并指出化學改性的導電高分子與神經元的相互作用弱以及在長期電通信穩定性差的問題。進而，重點介紹了兩性離子導電高分子在生物電子植入器件中的應用進展，并對其在選擇性神經偶聯和可再植入功能方面的進展進行了綜述。最后，對兩性離子導電高分子在體內生物電子器件中的應用前景進行了展望。
研究內容簡介
生物電子植入器件已廣泛應用于神經假體、腦機接口和其他生物集成設備來進行檢測和記錄生物信號。然而目前商業植入電極，由金屬或硅制成，這些材料的剛性性質，使得電極和組織之間的機械性能不匹配，導致異物反應甚至器件故障。且這些電極材料的表面可能通過非特異性相互作用吸附蛋白質，觸發異物反應。此外，這類材料表現為化學惰性，難以與生物分子之間形成穩定的相互作用。
導電高分子（CPs）具有優于無機材料和金屬材料的優點：1.CPs的彈性模量遠低于無機材料和金屬材料，從而最大限度地減少了機械失配，減少了設備-組織界面處的應力集中。2.將CPs涂覆在電極上，通過顯著降低整體設備阻抗，顯著改善了體外和體內組織記錄部位的電偶聯。且CP電極由于其巨大的體積電容，為生物安全刺激也提供了高電荷存儲和注入能力。3.生物分子改性的CPs能夠增強與神經元界面的相互作用并減少炎癥反應。然而，生物分子的表面修飾通常不能解決非特異性蛋白質吸附問題。這將增加界面阻抗，甚至引發免疫反應。
最近，兩性離子CPs在減少非特異性細胞/蛋白質相互作用方面表現突出，并能在低阻抗下實現與細胞/組織有效電通信。兩性離子CPs除了具有CPs的混合離子-電子電導率外，其兩性離子成分還增強的離子電導率和金屬-導電高分子的電偶聯，進一步促進電極與細胞/組織之間的電荷轉移。兩性離子CPs與其他親水性CPs相比，在防污、水穩定性、低炎癥和電化學性能方面也具有優勢，并已廣泛應用于體內和體外生物電子器件中。此外，兩性離子CPs可以通過耦合的細胞識別分子為細胞提供附著點。鑒于這些優勢，兩性離子CPs有望解決上述導電高分子的局限性。

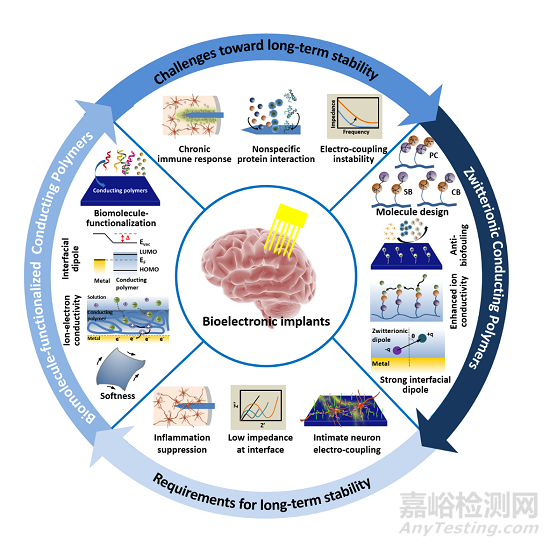

圖1. 本綜述的思路
一、生物電子器件用CPs
CPs由于具有柔軟性、優異的電化學特性和可表面生物功能修飾被認為是下一代人工耳蝸植入物、神經探針、仿生眼和腦機接口的替代材料。
1.1 CPs的生物相容性和柔性
電子材料的生物相容性是生物電子植入物在復雜生物條件下發揮作用的關鍵因素之一。CPs已被證實與神經細胞系兼容，如皮質細胞、海馬神經元、PC12細胞和運動神經元等。此外，由于CPs的彈性模量比較小，用作可植入電極的涂層可以作為軟組織和硬質金屬之間的緩沖層，顯著降低神經植入物的界面機械應力，顯著提高可植入裝置的性能和壽命。

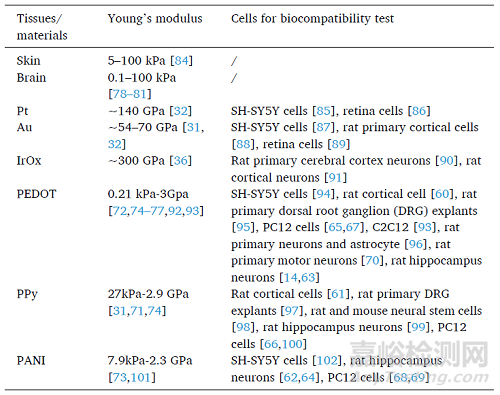

表1 總結了導電材料的楊氏模量和生物相容性
1.2 CPs的電學性能
1.2.1 CPs的混合離子-電子電導率
CPs同時傳導離子和電子載流子，從而使得CPs具有較高的離子電導率和電容。生物電子器件的電荷傳輸主要涉及四個過程:1.CP/電解質界面的摻雜離子傳輸，2.CP內部通過摻雜離子(陰離子)來平衡電子載流子(空穴)，3.電子載流子跳躍，4.金屬電極與CP之間的電荷轉移。在電荷輸運過程中，離子與電子傳導的相互作用對導電高分子器件的運行起著至關重要的作用。因此，在電子和離子電導率之間進行權衡通常是優化電子器件性能所必需的。本綜述僅簡要介紹了CPs的離子-電子相互作用和耦合輸運性質，以幫助讀者理解CP的導電性。
1.2.2 CPs的低阻抗性能
為了使神經電極具有高信噪比和高空間分辨率，需要小尺寸和低阻抗的電極。在神經電極上沉積CPs可實現小尺寸微電極具有大的電極電容和低的阻抗。許多研究證實，與IrOx、鉑、金和ITO等傳統電極材料相比，CPs在1 kHz時的電化學阻抗要低得多。當CPs作為神經電極時，它們的低阻抗抑制了電噪聲，減少了信號損失，產生更明顯的神經網絡反應。CPs阻抗的大幅降低主要?dú)w功于其獨特的混合離子-電子導電性，這有助于電極襯底和電解質之間的電耦合，促進離子或電子載流子的界面交換。
1.2.3金屬-導電高分子的界面作用
CPs與金屬的界面對CPs電極至關重要，因?yàn)樗鼪Q定了CPs與金屬的接觸是歐姆接觸還是整流接觸。金屬和半導體層之間良好的歐姆接觸對于通過界面注入高密度電流和制造高性能半導體器件至關重要。CP和金屬的功函數的差異在它們之間建立了熱力學平衡和界面勢壘(肖特基勢壘)。p型CPs可以幫助實現與高功函數金屬的歐姆接觸。并且通過改變CPs的化學結構來降低界面勢壘。此外，增加p型CPs的摻雜水平可以進一步有利于CPs與金屬之間形成良好的歐姆接觸。此外，金屬和CPs在遇到水分子時會改變它們的功函數。因此，仍然需要進一步地研究水對CP/金屬界面的影響。
1.3 生物功能化CPs
在生物系統中工作時，電極的性能經常隨著時間的推移而下降，其主要與植入物誘導的炎癥反應有關。異物反應可能造成神經膠質瘢痕形成，導致神經探針周圍形成致密的細胞鞘，并將電極與附近的神經元隔離開來。在這種情況下，從電極到神經細胞/組織的電荷轉移將受到阻礙，導致記錄電信號的強度減弱和質量降低。在目標神經元和電極之間建立選擇性相互作用可以抑制組織反應，從而可以提高記錄質量和慢性電極性能。將生物分子與CPs結合在一起，可以保證電極與神經元之間的緊密電偶聯，促進神經元的增殖和分化，提高神經記錄的質量。目前，神經營養因子、細胞粘附生物分子（聚賴氨酸、鈣粘蛋白、YIGSR和IKVAV多肽）以及其他一些親水性生物分子，如透明質酸、硫酸軟骨素和硫酸葡聚糖等已廣泛應用于CPs神經電極。

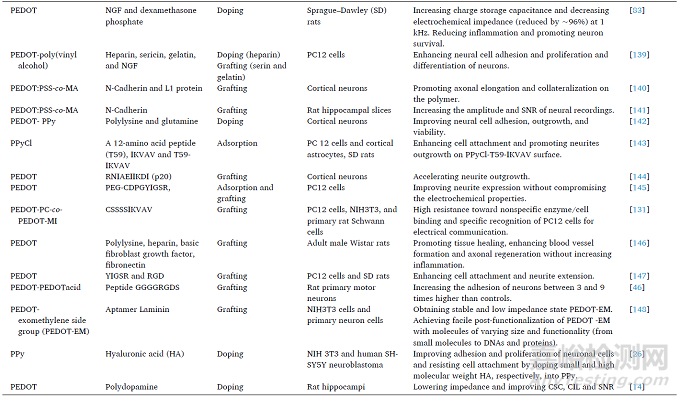

表2 總結了生物功能化CPs的相關研究成果
雖然生物功能化方法可以有效地增強CPs與神經元的相互作用，但在生物功能化CPs植入器件植入后仍然誘導炎癥反應。因此，常采用抗炎藥摻雜到CPs中來減輕早期植入器件的炎癥反應。
1.4生物功能化導電聚合物的挑戰
生物功能化CPs作為植入式材料仍有幾個關鍵性問題尚未解決。
首先，制備生物分子功能化CPs的方法存在局限性。物理吸附和分子包埋的方法無法控制生物分子的數量?；瘜W(xué)偶聯的方法會使得CPs的導電性受到損害，生物分子的活性也可能會在化學反應中受損。
其次，雖然生物分子修飾方法可以提高CPs電極的生物相容性，但可能會影響CPs的機械、電化學、穩定性和生物學特性。
此外，生物分子功能化的CPs不能阻止長期植入的膠質瘢痕的形成。
二、生物電子器件用兩性離子CPs
2.1兩性離子CPs
防污CPs具有抵抗非特異性蛋白質/細胞相互作用和抑制免疫反應的潛力。這些防污CPs的共同結構特征是它們接枝親水性基團或聚合物。根據化學結構的不同，開發了三種主要的生物電子防污CPs。第一種是低聚乙二醇(OEG)或聚乙二醇(PEG)功能化CPs，它們是最早報道的防污CPs。第二種是兩性離子功能化的CPs，它們由兩性離子基團或具有相同數量的相反電荷基團的聚合物鏈接枝。兩性離子基團和兩性離子聚合物通常具有很強的親水性和中性電荷，這有助于CPs阻止蛋白質/細胞通過非特異性相互作用(包括疏水-疏水，靜電，偶極-偶極或范德華相互作用)接近其表面。第三種是親水生物分子修飾的CPs，如親水肽和植酸也被用于功能化具有防污性能的CPs。
PEG或OEG功能化的CPs易受氧化降解，而且具有免疫原性，不適用于長期植入器件。研究表明兩性離子聚合物在化學上更穩定，防污性能更優越。其中磷酸膽堿(PC)、磺胺甜菜堿(SB)和羧基甜菜堿(CB)是最常用的用于CPs功能化的兩性離子。本綜述我們重點研究了兩性離子CPs的合成、性質及其生物電子應用。
2.2兩性離子導電聚合物的防污性能
2.2.1兩性離子的水合作用
防污界面的水合作用對細胞/蛋白質的抗性至關重要。兩性離子修飾界面上形成的水化層來源于離子相互作用。這使得水化層比在PEG/OEG修飾的界面上形成的水化層更加致密和穩定?？拷鼉尚噪x子表面的水分子的遷移率降低，偶極子取向分布更寬，停留時間更長。因此，兩性離子聚合物強烈排斥蛋白質的非特異性吸附。
2.2.2 pH、間隔長度、組成、化學結構效應
三種常用兩性離子CPs都有相同的帶正電的單位，即銨基，但帶負電的結構單元不同。它們帶負電單元的不同會導致不同的表面電荷，從而在相同的酸環境下產生不同的防污性能。此外，由于兩性離子結構的不同，其陰陽離子的電荷密度也不同，從而會影響兩性離子的自締合性，影響其結構的穩定性。兩性離子中兩個帶相反電荷基團之間的距離也會影響兩性離子聚合物的防污性能。聚合物組成對CPs抵抗蛋白質/細胞粘附性能也會產生比較大的影響。
2.3 兩性離子導電聚合物的低阻抗
2.3.1離子電導率增強
對于生物電子植入物，電極的低阻抗是確保其與細胞/組織有效電偶聯的關鍵。高阻抗通常會導致神經記錄中的噪聲增加和信號丟失。此外，植入器件需要具備高CSC和CIC從而防止組織/細胞在高電位下被電化學副反應損傷。研究表明，兩性離子功能化的CPs，其阻抗與未功能化的導電高分子相同或者甚至更低。其可能的原因是兩性離子增強了離子電導率。此外，兩性離子修飾的CPs電極，其CSC和CIC值高于OEG功能化的CPs電極。這應該是由于與非離子低聚物(乙二醇)相比，兩性離子促進了離子的解離和運輸。

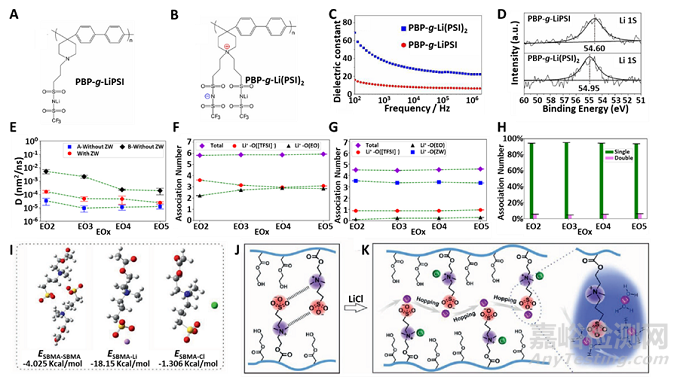

圖1. 兩性離子增強離子電導率
2.3.2金屬與兩性離子CPs的界面
兩性離子CPs涂層電極由多層結構組成，其中兩性離子聚合物直接與金屬接觸，并作為金屬和水性緩沖液之間的界面層。兩性離子不能遷移，在金屬附近表現出很強的偶極子。當在金屬表面涂覆一層兩性離子共軛聚合物時，由于界面偶極子的存在，兩性離子懸垂的基團會顯著改變金屬電極的功函數。

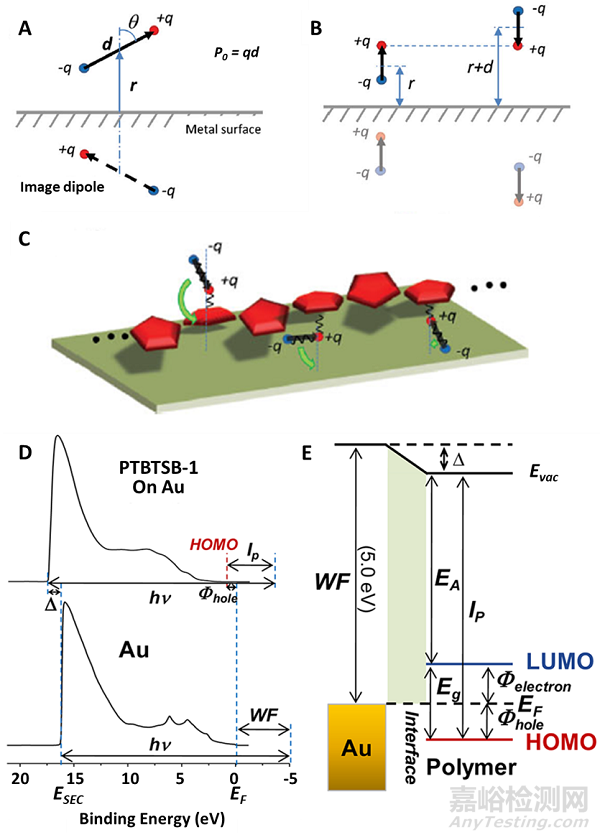

圖2. 兩性離子CPs改變金屬電極的功函數
2.3.3兩性離子結構及間隔長度
對于兩性離子CPs來說，兩性離子結構以及主鏈與兩性離子之間的間隔對兩性離子CPs的電化學性能起著至關重要的作用。研究發現，PC功能化的PEDOT與SB、CB修飾的PEDOT相比具有最低的阻抗和最高的電容。此外，增加兩性離子與主鏈間的間隔，并不會影響兩性離子CPs抵抗蛋白的粘附能力。然而，隨著間隔的增加，CPs的界面阻抗顯著降低。
2.4兩性離子CPs的生物電子學應用
賦予植入器件防污性能是減少植入物誘導炎癥的有效方法。許多研究證實兩性離子聚合物涂層可以顯著提高種植入器件的抗炎癥、抗感染和抗增生性能。
兩性離子CPs制備的電極具有低阻抗、大電荷存儲容量和高電荷注入能力，植入后能很好地保持良好的靈敏度和反應率，并在植入后電極可以抑制疤痕組織形成。這些結果為兩性離子CPs在生物電子植入物中的應用提供了廣闊的前景?？寡装Y和低阻抗的獨特結合使兩性離子導電聚合物有望成為長期的生物電子植入物。

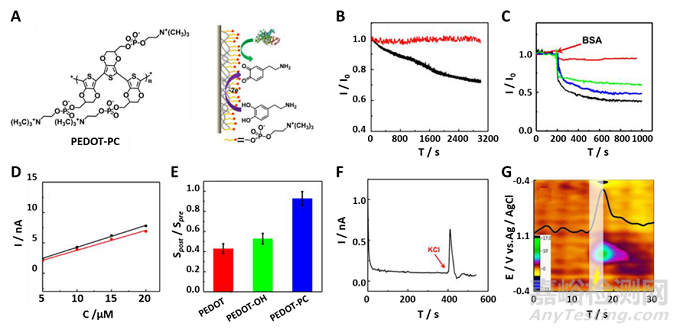

圖3. PEDOT-PC/碳纖維微電極植入后保持高檢測靈敏度

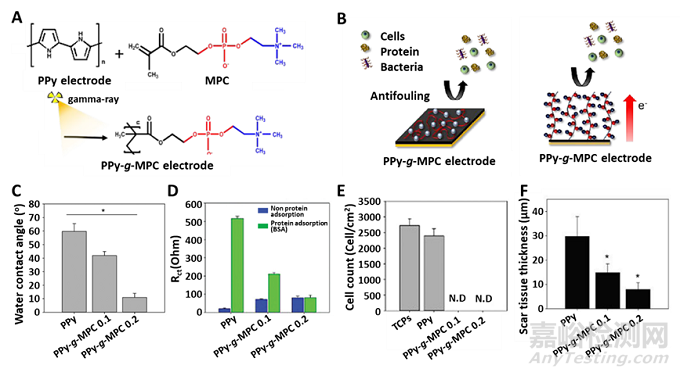

圖4. 2-甲基丙烯酰氧乙基磷酸膽堿(MPC)修飾的PPy電極實現抗非特異性黏附及抑制疤痕組織
此外，通過在兩性離子CPs上構建神經細胞/組織耦合位點，能夠?qū)崿F(xiàn)電極與生物分子或神經細胞/組織相互作用，同時保持兩性離子電極的防污特性。兩性離子CPs與神經特異性肽結合能夠?qū)崿F(xiàn)與神經元穩定而密切的相互作用。

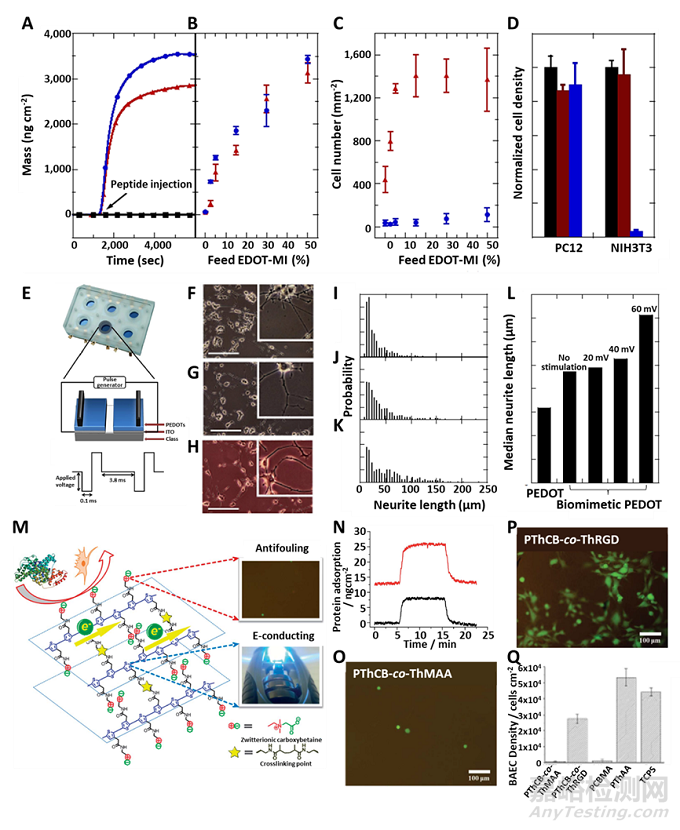

圖5. IKVAV多肽與兩性離子CPs結合實現與神經細胞的特異性粘附
目前，臨床實驗中，植入器件停止功能或治療完成后，往往面臨著重新植入或移除的問題。然而，器件的再植入比最初的植入更復雜，因?yàn)榈诙问中g(shù)可能會導致組織損傷，并削弱再植入后的身體功能。研究者通過模擬自然界整合素-細胞外基質的動態相互作用，開發了一種動態兩性離子EDOT共聚物，可實現可控地控制細胞的粘附和釋放。

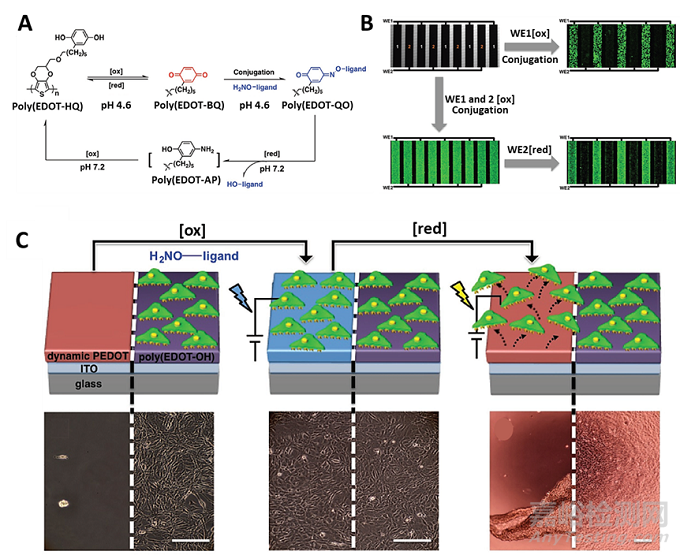

圖6.一種動態控制細胞粘附和釋放的兩性離子聚合物
三、結果和展望
未來的電子植入電子器件應該具有抑制炎癥反應，高信噪比，并能與神經元緊密電偶聯。生物功能化CPs已被廣泛用于修改神經元-電極相互作用或調節表面免疫反應。兩性離子CPs具有優異的電化學性能，且能顯著抑制疤痕組織的形成，保持器件靈敏度。
然而，為了開發一種可長期應用的生物電子植入器件，幾個關鍵問題仍有待解決。首先，兩性離子CP電極在腦內的長期植入需要進一步探索。其次，了解兩性離子如何調節混合離子-電子傳輸以及CP-金屬和CP-水界面的電荷傳輸，對組織電偶聯植入器件至關重要。第三，開發化學方法來制備可溶性兩性離子CPs將使制造電極植入器件具有成本效益。此外，將生物功能化的CPs與兩性離子CPs結合，有望與植入器件的目標神經細胞/組織形成緊密的選擇性電偶聯。進一步在體內驗證和優化這種方法將使生物電子植入器件在大腦中長期穩定地發揮作用。兩性離子CPs與生物分子的結合將賦予生物電子植入物抑制炎癥的特性，并同時促進與神經細胞/組織在低阻抗下的緊密電偶聯，顯著推進神經細胞/組織的長期監測、刺激和記錄。
原文信息
Sihao Qian,‡ Hsing-An Lin,‡ Qichao Pan, Shuhua Zhang, Yunhua Zhang, Zhi Geng, Qing Wu, Yong He,* Bo Zhu*.
Chemically revised conducting polymers with inflammation resistance for intimate bioelectronic electrocoupling.
Bioactive Materials, 26 (2023) 24-51.
