工業(yè)用鎂的純度可達(dá)到99.99%以上，但是純鎂不能用作結(jié)構(gòu)材料。在純鎂中加入鋁、鋅、鋰、錳、鋯和稀土等合金元素可以達(dá)到強(qiáng)化純鎂的目的，形成的鎂合金具有較高的強(qiáng)度，可以作為結(jié)構(gòu)材料而得到廣泛的應(yīng)用。根據(jù)加入的合金元素不同，可以分為Mg-Al、Mg-Zn、Mg-Mn、Mg-Zr、Mg-RE5個(gè)不同系列的鎂合金，也也可以按加工性能分為鑄造鎂合金和變形鎂合金，無(wú)論哪一種鎂合金，經(jīng)不同的熱處理后其性能都各有特點(diǎn)。
目前國(guó)際上傾向于采用美國(guó)材料試驗(yàn)協(xié)會(huì)（ASTM）使用的方法來(lái)標(biāo)記鎂合金。ASTM命名法規(guī)定鎂合金名稱由字母—數(shù)字—字母三部分組成。第一部分由1~2種主要合金元素的代號(hào)組成，按含量高低順序排列，鎂合金中合金元素代號(hào)見(jiàn)表1；第二部分由這兩種元素的質(zhì)量分?jǐn)?shù)組成，按元素代號(hào)順序排列；鎂合金牌號(hào)中兩位數(shù)字表示主要合金元素的名義質(zhì)量分?jǐn)?shù)“四舍五入到最接近的整數(shù)。字母的順序按在實(shí)際合金中含量的多少排列，含量高的化學(xué)元素在前，如果兩種元素的含量相同，則按英文字母的先后順序排列。”其局限性是不能表示出有意添加的其他元素。由于這個(gè)原因，這種體系需要改進(jìn)。第三部分后綴字母A、B、C、D、E等是指在成分和特定范圍純度的變化，同時(shí)也表示合金發(fā)展的不同階段。如AZ91E表示主要合金元素為Al和Zn，其名義含量分別為9%和1%，E表示AZ91E是含9%Al和1%Zn合金系列的第五位。

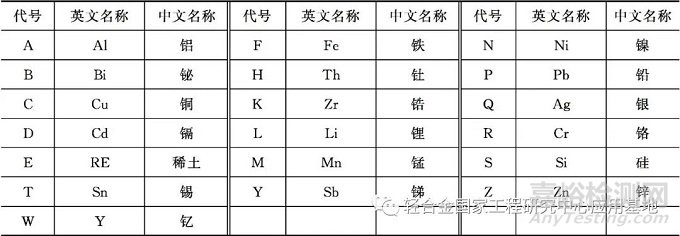

表1 鎂合金中合金元素代號(hào)
ASTM鎂合金命名法中還包括表示鎂合金性質(zhì)的代碼系統(tǒng)，由字母外加一位或多位數(shù)字組成（表2-2）。合金代碼后為性質(zhì)代碼，以連字符分開(kāi)。如AZ91D-T表示熱處理態(tài)Mg-9Al-Zn合金。

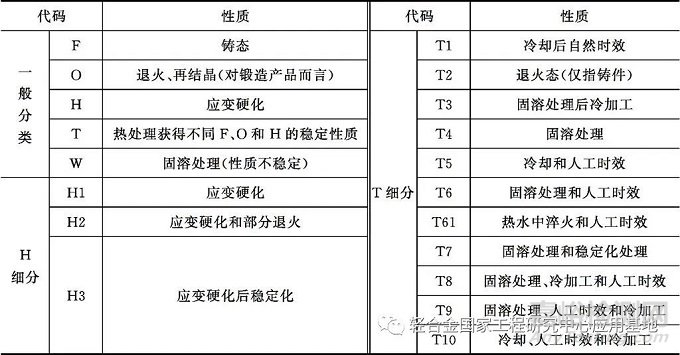

表2 鎂合金牌號(hào)中的性質(zhì)代碼
我國(guó)對(duì)鎂合金的標(biāo)記方法比較簡(jiǎn)單，用兩個(gè)漢語(yǔ)拼音字母和其后的合金順序號(hào)(阿拉伯?dāng)?shù)字)組成。依據(jù)前兩個(gè)漢語(yǔ)拼音字母將鎂合金分為4類:變形鎂合金、鑄造鎂合金、壓鑄鎂合金和航空鎂合金。合金的順序號(hào)表示合金之間的化學(xué)成分差異。變形鎂合金用MB兩個(gè)漢語(yǔ)拼音字母表示，M表示鎂合金，B表示變形；鑄造鎂合金用ZM兩個(gè)漢語(yǔ)拼音字母表示，Z表示鑄造，M表示鎂合金；壓鑄鎂合金雖然也屬于鑄造鎂合金，但還是專用兩個(gè)漢語(yǔ)拼音字母YM來(lái)表示，Y表示壓鑄，M表示鎂合金。用于能空的鑄造鎂合金與其他鑄造鎂合金在牌號(hào)上略有區(qū)別，即ZM兩個(gè)字母與代號(hào)的連接加一個(gè)橫杠。如，1號(hào)鑄造鎂合金用ZM1表示，2號(hào)變形鎂合金用MB2表示，5號(hào)壓鑄鎂合金用YM5表示，5號(hào)航空鑄造鎂合金用ZM-5表示?？梢?jiàn)，我國(guó)對(duì)鎂合金標(biāo)記的特點(diǎn)是按成形工藝劃分鎂合金的。

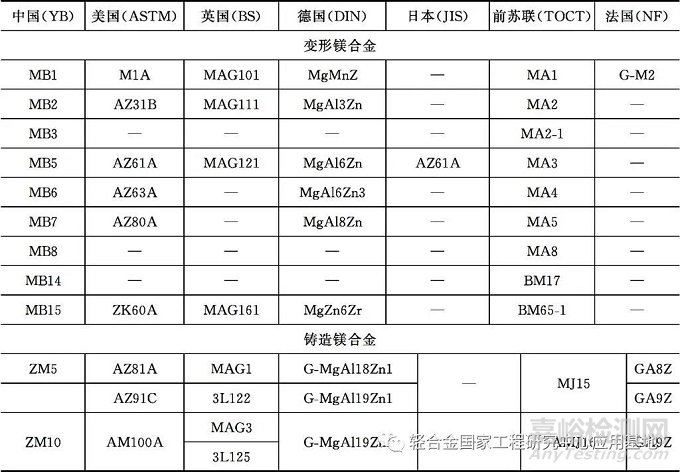

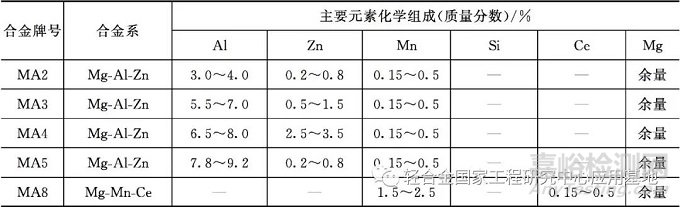

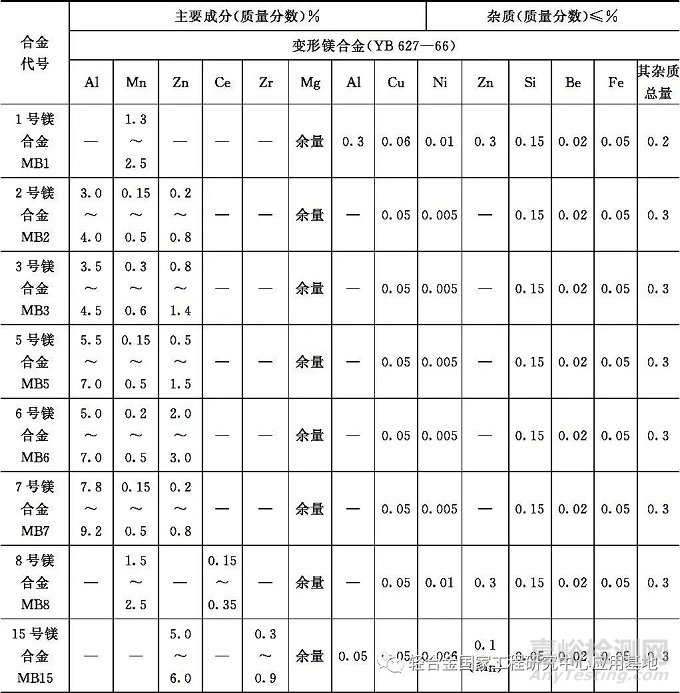

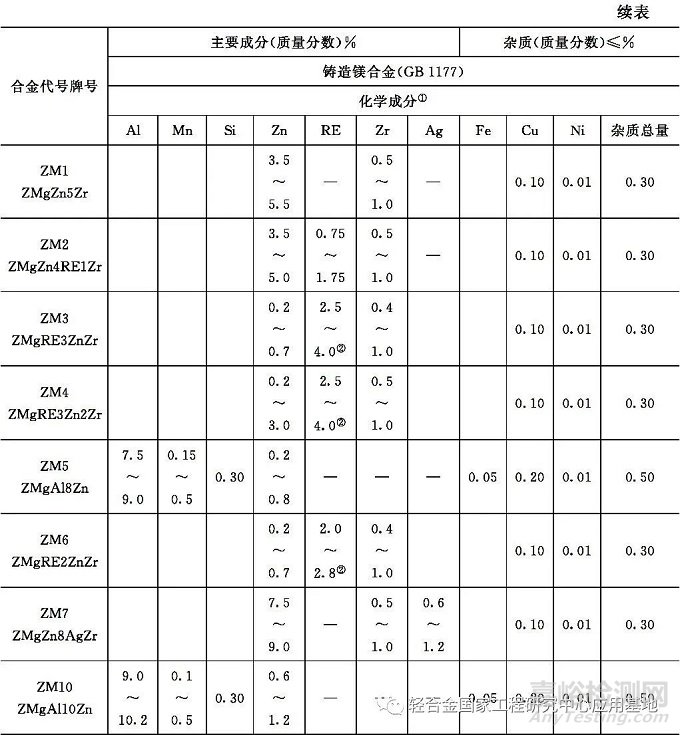

表3 國(guó)產(chǎn)鎂合金的牌號(hào)和主要成分
京公網(wǎng)安備11010802046783號(hào)
